船体放样电子教案

第六节船体放样资料和船体构件号料【教学目的】1、掌握船体放样资料的种类、作用。

2、掌握三角样板的制作方法。

3、掌握草图绘制的方法。

4、掌握号料与套料的概念。

【教学重点】1、三角样板的制作方法。

2、草图绘制的方法。

【教学方法】注意讲解放样资料的作用，如在介绍怎样根据肋骨型线图制作三角样板的时候讲解一组三角样板是怎样组合成外板的曲面的，提示学生理解三角样板在外板成形加工中的作用。

第六节船体放样资料和船体构件号料一、放样资料及其制作船体构件展开后，还必须按照各构件展开图形，提供具有一定精度的各种资料，供号料、加工、装配和检验时使用。

放样资料：包括样板、草图、投影底图、仿形图及数控加工信息等。

〔一〕样板1、样板的分类➢按用途：号料样板、加工样板、装配划线样板和装配角度样板等；➢按空间形状：平面样板、立体样板(样箱)。

2、制作样板的材料有木材、扁铁、薄铁皮、油毡和纸板等。

木质样板是按照展开的构件实际形状用木板条(或夹板)钉制而成，如下图：图a)所示的外板样板和图b)所示的肋板样板主要作为号料样板，图c)所示的甲板梁拱样板，既可作划线样板，又可作横梁加工的检验样板，还可作甲板分段的安装样板。

扁铁样板是用扁铁弯制而成，主要作为肋骨成形加工的检验样板。

薄铁皮、油毡和纸板等样板那么是经剪裁而成，主要用来替代局部木质样板，以节省木材。

3、三角样板的制作〔1〕由三角样板组合而成的曲面样板➢单个三角样板的曲线板边形状与外板上某一肋骨的型线吻合；➢按照需要加工的外板之各肋骨型线制作一组这样的三角样板；➢将它们按肋骨型线图表示的相互位置关系在空间准确定位，这组三角样板的曲线边在空间共同表示了该外板的曲面形状。

外板成形加工中，常用这样一种可以随时组合而成的曲面样板，作为外板成形加工和检验的依据。

〔2〕三角样板的制作每块三角样板除应与相应肋骨型线准确吻合外，还要有相互组合的定位准线，以保证使用时能准确地表现出外板的曲面形状。

上图表示＃15～＃19肋骨的一块外板的三角样板制作情况，其方法为：〔1〕在肋骨型线图上，过外板两端肋骨线的中点a和b作直线00'；〔2〕在直线00'上量取aa'及bb'线段(长度取500-800mm)，得线段a'b'；〔3〕将a'b'按外板的肋骨间距个数等分，得各等分点就是各三角样板的高度基准点；〔4〕按每根肋骨型线制作木样板，并均钉上一直板条，使它们的同一边与准线00'对齐，再钉上两根斜撑板条，即制作成各三角样板；〔5〕在钉制好的样板上标注船名、构件名、肋骨号、准线、高度基准点、上下纵缝线等标记。

江苏省无锡交通高等职业技术学校理论课程教师教案江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排江苏省无锡交通高等职业技术学校教案课堂教学安排。

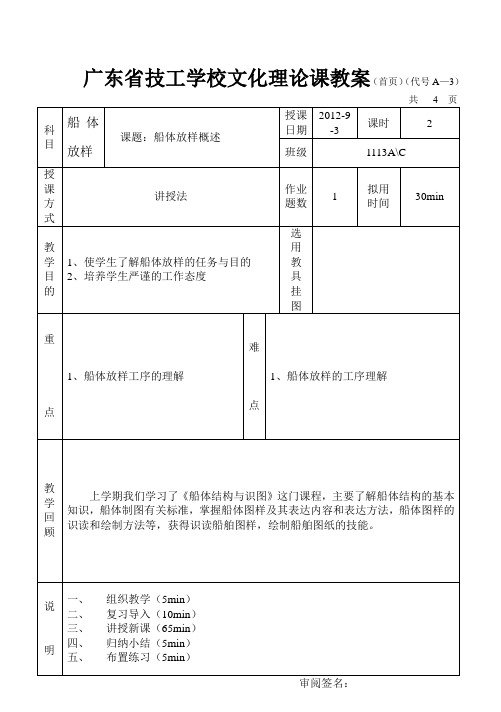

广州造船厂技工学校文化理论课教案
