ap对麦克风测量方法

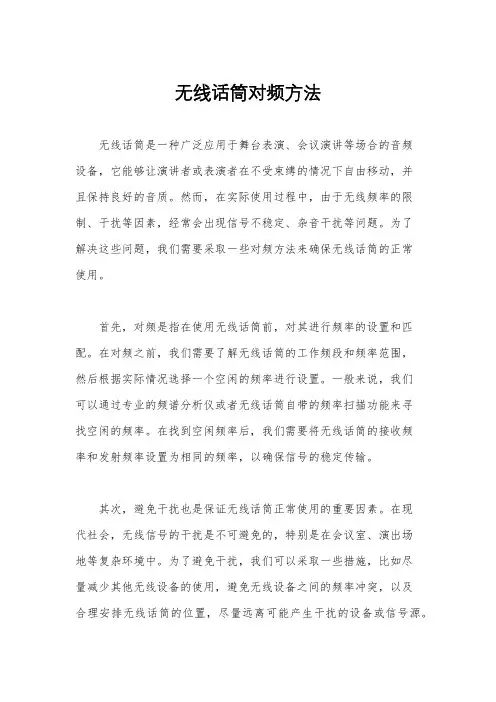

无线话筒对频方法无线话筒是一种广泛应用于舞台表演、会议演讲等场合的音频设备，它能够让演讲者或表演者在不受束缚的情况下自由移动，并且保持良好的音质。

然而，在实际使用过程中，由于无线频率的限制、干扰等因素，经常会出现信号不稳定、杂音干扰等问题。

为了解决这些问题，我们需要采取一些对频方法来确保无线话筒的正常使用。

首先，对频是指在使用无线话筒前，对其进行频率的设置和匹配。

在对频之前，我们需要了解无线话筒的工作频段和频率范围，然后根据实际情况选择一个空闲的频率进行设置。

一般来说，我们可以通过专业的频谱分析仪或者无线话筒自带的频率扫描功能来寻找空闲的频率。

在找到空闲频率后，我们需要将无线话筒的接收频率和发射频率设置为相同的频率，以确保信号的稳定传输。

其次，避免干扰也是保证无线话筒正常使用的重要因素。

在现代社会，无线信号的干扰是不可避免的，特别是在会议室、演出场地等复杂环境中。

为了避免干扰，我们可以采取一些措施，比如尽量减少其他无线设备的使用，避免无线设备之间的频率冲突，以及合理安排无线话筒的位置，尽量远离可能产生干扰的设备或信号源。

另外，定期检查和维护也是确保无线话筒正常使用的关键。

无线话筒是一种电子设备，长时间使用后可能会出现频率漂移、信号衰减等问题。

因此，我们需要定期对无线话筒进行频率对频和信号检测，确保其工作在最佳状态。

同时，及时更换电池、清洁话筒的天线和接插件，也能有效提高无线话筒的稳定性和可靠性。

最后，合理使用和管理无线话筒也是确保其正常工作的重要环节。

在使用无线话筒时，我们需要遵守相关的频率管理规定，避免跨频段使用、超出频率范围等行为。

另外，合理规划无线话筒的使用数量和位置，避免频率冲突和干扰，也是确保无线话筒正常工作的重要措施。

综上所述，通过对频设置、避免干扰、定期检查维护和合理使用管理，我们可以有效地解决无线话筒在实际使用中可能出现的问题，确保其稳定可靠地工作。

希望以上方法能够为您在使用无线话筒时提供一些帮助和参考。

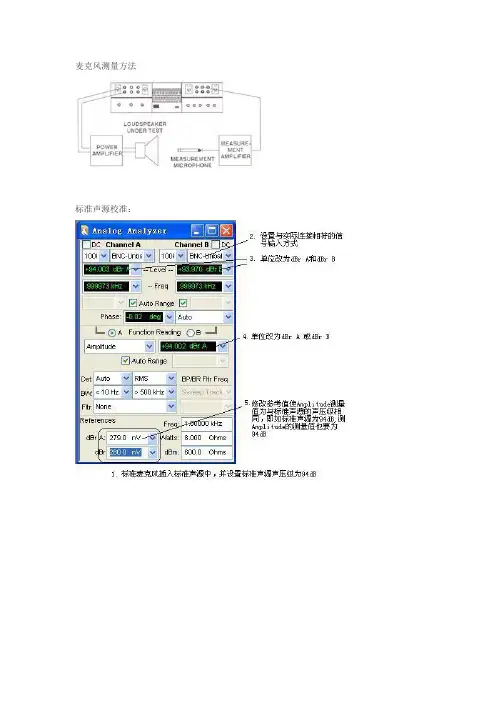

麦克风测量方法标准声源校准：EQ曲线校正测试:以上为校正过程频率响应测试信噪比测试电源抑制比测量电源抑制比（PSRR）是输入电源变化量（以伏为单位)与转换器输出变化量(以伏为单位)的比值,常用分贝表示对于高质量的D/A转换器，要求开关电路及运算放大器所用的电源电压发生变化时,对输出的电压影响极小。

通常把满量程电压变化的百分数与电源电压变化的百分数之比称为电源抑制比。

电源抑制比可分为交流电源抑制比和直流电源抑制比,其具体意思如下。

交流电源抑制比(ACPSR)先在标称电源电压(5V）的情况下,读取一个测量值,然后在电源电压上叠加一个频率为100HZ，有效值为200mV的信号，在相同的输入信号电平下，读取第二个测量值,按测量误差公式"百分误差=（第二测量值—第一测量值）/第一测量值” 计算得到的百分比误差即为交流电源抑制比。

直流电源抑制比(DCPSR）先在标称电源电压（5V)的情况下,读一个测量值,然后使电源电压变化5％,在相同的输入信号电平下读取第二个测量值,按测量误差公式（同上题公式)计算得到的百分误差即为直流电源抑制比.PSRR = 20log[(Ripple（in）/ Ripple（out）)]PSRR 的单位为分贝(dB)，采用对数比值.灵敏度测试灵敏度表示1pa声压所产生的电压信号一个标准大气压叫1巴(bar）。

1帕等于1牛／米21巴=105帕。

声压级习惯上常流行的符号为SPL，但目前国际上采用推荐的符号为Lp。

声压级是反映声音的大小、强弱的最基本参量。

声压级以符号SPL表示，其定义为将待测声压有效值p（e）与参考声压p（ref)的比值取常用对数，再乘以20，即: SPL=20LOG(10)［p（e）/p（ref）］其单位是分贝。

在空气中参考声压p(ref）一般取为2＊10E—5巴，这个数值是正常人耳对1千赫声音刚刚能觉察其存在的声压值，也就是1千赫声音的可听阈声压。

一般讲，低于这一声压值，人耳就再也不能觉察出这个声音的存在了。

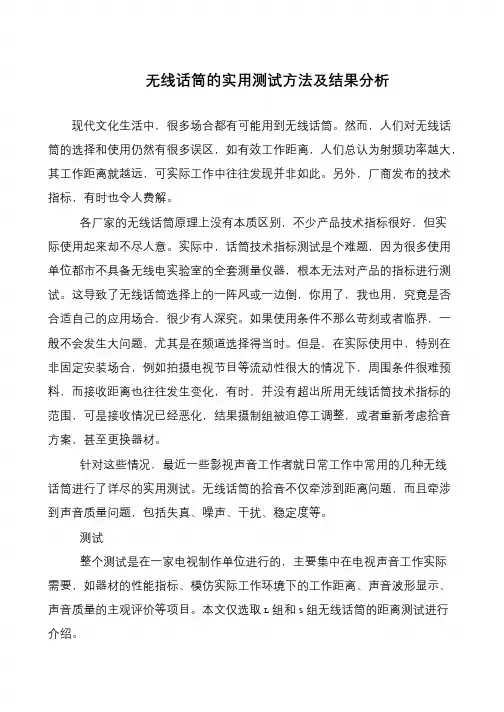

无线话筒的实用测试方法及结果分析
现代文化生活中，很多场合都有可能用到无线话筒。

然而，人们对无线话筒的选择和使用仍然有很多误区，如有效工作距离，人们总认为射频功率越大，其工作距离就越远，可实际工作中往往发现并非如此。

另外，厂商发布的技术指标，有时也令人费解。

各厂家的无线话筒原理上没有本质区别，不少产品技术指标很好，但实际使用起来却不尽人意。

实际中，话筒技术指标测试是个难题，因为很多使用单位都市不具备无线电实验室的全套测量仪器，根本无法对产品的指标进行测试。

这导致了无线话筒选择上的一阵风或一边倒，你用了，我也用，究竟是否合适自己的应用场合，很少有人深究。

如果使用条件不那么苛刻或者临界，一般不会发生大问题，尤其是在频道选择得当时。

但是，在实际使用中，特别在非固定安装场合，例如拍摄电视节目等流动性很大的情况下，周围条件很难预料，而接收距离也往往发生变化，有时，并没有超出所用无线话筒技术指标的范围，可是接收情况已经恶化，结果摄制组被迫停工调整，或者重新考虑拾音方案，甚至更换器材。

针对这些情况，最近一些影视声音工作者就日常工作中常用的几种无线话筒进行了详尽的实用测试。

无线话筒的拾音不仅牵涉到距离问题，而且牵涉到声音质量问题，包括失真、噪声、干扰、稳定度等。

测试
整个测试是在一家电视制作单位进行的，主要集中在电视声音工作实际需要，如器材的性能指标、模仿实际工作环境下的工作距离、声音波形显示、声音质量的主观评价等项目。

本文仅选取L组和S组无线话筒的距离测试进行介绍。

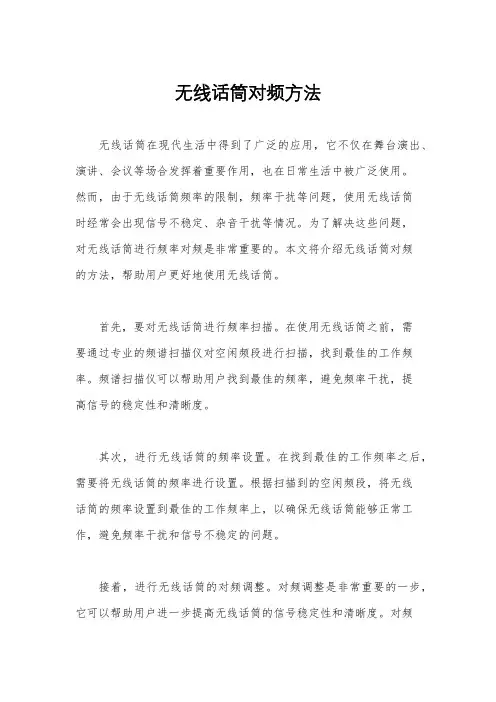

无线话筒对频方法无线话筒在现代生活中得到了广泛的应用，它不仅在舞台演出、演讲、会议等场合发挥着重要作用，也在日常生活中被广泛使用。

然而，由于无线话筒频率的限制，频率干扰等问题，使用无线话筒时经常会出现信号不稳定、杂音干扰等情况。

为了解决这些问题，对无线话筒进行频率对频是非常重要的。

本文将介绍无线话筒对频的方法，帮助用户更好地使用无线话筒。

首先，要对无线话筒进行频率扫描。

在使用无线话筒之前，需要通过专业的频谱扫描仪对空闲频段进行扫描，找到最佳的工作频率。

频谱扫描仪可以帮助用户找到最佳的频率，避免频率干扰，提高信号的稳定性和清晰度。

其次，进行无线话筒的频率设置。

在找到最佳的工作频率之后，需要将无线话筒的频率进行设置。

根据扫描到的空闲频段，将无线话筒的频率设置到最佳的工作频率上，以确保无线话筒能够正常工作，避免频率干扰和信号不稳定的问题。

接着，进行无线话筒的对频调整。

对频调整是非常重要的一步，它可以帮助用户进一步提高无线话筒的信号稳定性和清晰度。

对频调整可以通过专业的频率计进行，根据实际情况对无线话筒的频率进行微调，以确保无线话筒的信号能够达到最佳状态。

最后，进行无线话筒的信号测试。

在完成对频调整之后，需要对无线话筒的信号进行测试，确保信号的稳定性和清晰度。

可以通过专业的信号测试仪进行测试，检测无线话筒的信号强度和稳定性，以确保无线话筒能够正常工作。

总结一下，无线话筒对频是非常重要的，它可以帮助用户解决频率干扰、信号不稳定等问题，提高无线话筒的使用体验。

通过频率扫描、频率设置、对频调整和信号测试等步骤，可以有效地对无线话筒进行频率对频，提高信号的稳定性和清晰度，为用户的使用带来更好的体验。

希望本文介绍的无线话筒对频方法对您有所帮助。

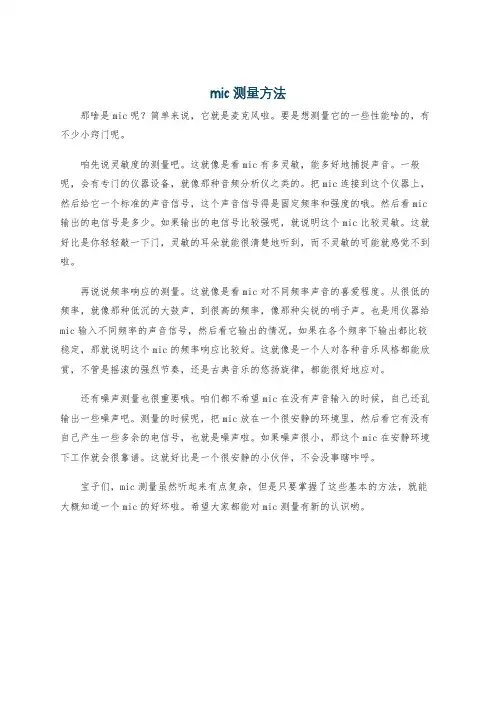

mic测量方法
那啥是mic呢？简单来说，它就是麦克风啦。

要是想测量它的一些性能啥的，有不少小窍门呢。

咱先说灵敏度的测量吧。

这就像是看mic有多灵敏，能多好地捕捉声音。

一般呢，会有专门的仪器设备，就像那种音频分析仪之类的。

把mic连接到这个仪器上，然后给它一个标准的声音信号，这个声音信号得是固定频率和强度的哦。

然后看mic 输出的电信号是多少。

如果输出的电信号比较强呢，就说明这个mic比较灵敏。

这就好比是你轻轻敲一下门，灵敏的耳朵就能很清楚地听到，而不灵敏的可能就感觉不到啦。

再说说频率响应的测量。

这就像是看mic对不同频率声音的喜爱程度。

从很低的频率，就像那种低沉的大鼓声，到很高的频率，像那种尖锐的哨子声。

也是用仪器给mic输入不同频率的声音信号，然后看它输出的情况。

如果在各个频率下输出都比较稳定，那就说明这个mic的频率响应比较好。

这就像是一个人对各种音乐风格都能欣赏，不管是摇滚的强烈节奏，还是古典音乐的悠扬旋律，都能很好地应对。

还有噪声测量也很重要哦。

咱们都不希望mic在没有声音输入的时候，自己还乱输出一些噪声吧。

测量的时候呢，把mic放在一个很安静的环境里，然后看它有没有自己产生一些多余的电信号，也就是噪声啦。

如果噪声很小，那这个mic在安静环境下工作就会很靠谱。

这就好比是一个很安静的小伙伴，不会没事瞎咋呼。

宝子们，mic测量虽然听起来有点复杂，但是只要掌握了这些基本的方法，就能大概知道一个mic的好坏啦。

希望大家都能对mic测量有新的认识哟。

AP音频分析仪使用简易图解APX 测试简易手册信号路径的设置蓝牙播放器测试1.在信号源路径中选择bluetooth.2.点击settings 进行配对连接。

3.选择A2DP Source HSP4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目蓝牙主机(Audio Gateway)的测试1.Input Configuraton 路径设置为bluetooth2.点击settings 进行配对连接。

3.选择A2DP link ( Hand-free 或者headset)4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目功放测试1.根据实际接线，设置信号源的输出信号方式2.根据实际接线，设置分析仪的输入信号方式DVD、CD的测试1.信号源设为none2.分析仪接口设置与实际接线方式一致。

选择测试项目根据测试需求增加项目电平测试1.设置信号源输出波形2.设置信号源大小3.设置信号源频率4.打开信号源开关5.读取测量值失真测试1设置信号源输出波形，3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值信噪比测试1设置信号源输出波形2设置信号源大小3设置信号源频率5按需求设置滤波器6读取测量值频率扫描测试1.设置信号源波形2.设置信号源大小3.设置信号源开始频率，结束频率，扫描点数4.设置滤波器5.点击Start 开始测试。

总谐波失真加噪声频率扫描测试1设置信号源波形2设置信号源大小3设置信号源开始频率，结束频率，扫描点数4设置滤波器5 点击Start 开始测试生成测试报告。

audio precision使用手册欢迎使用Audio Precision（以下简称AP），本使用手册将为您提供有关AP音频分析系统的详细信息和操作指南，以帮助您充分了解和正确使用设备。

1. 简介AP音频分析系统是一款高性能的音频测量仪器，可广泛应用于声学、音频工程、通信和消费电子等领域。

它具备准确、快速和可靠的性能，并且提供了丰富的功能和选项，满足各种复杂的音频测量需求。

2. 设备配置AP音频分析系统由主机和外围设备组成。

主机包括控制面板、显示屏和接口，用于控制设备和显示测量结果。

外围设备包括声卡、输入输出模块、麦克风、音箱等，用于数据采集和信号输出。

3. 系统设置在使用AP音频分析系统之前，您需要进行系统设置。

首先，确保所有设备已正确连接，并按照说明书进行安装和调试。

然后，打开主机电源，并进行电源和接口设置。

最后，根据具体要求，调整系统的时间、单位、存储和显示等参数。

4. 测量准备在进行测量之前，需根据具体的测试对象和测量目的，选择合适的外围设备和接口。

例如，若需测量声压级，则需连接麦克风和预放大器；若需测量频率响应，则需连接音箱和功率放大器。

此外，还需进行校准和校验，以确保测量结果的准确性和可靠性。

5. 测量操作AP音频分析系统提供了丰富的测量功能和选项。

在进行测量之前，您可以选择相应的测量类型（如频率响应、失真分析、噪声分析等），并设置相关参数（如测量范围、分辨率、加窗函数等）。

然后，通过控制面板或软件界面，启动和停止测量，并实时显示和记录测量结果。

6. 数据分析AP音频分析系统不仅能够进行实时测量，还可以对已采集的数据进行深入分析。

通过内置的分析工具和算法，您可以进行数据处理、曲线拟合、谱图绘制等操作，从而获取更详尽和全面的分析结果。

此外，还可以将数据导出为图像、报告或其他格式，以便于后续处理和分享。

7. 故障排除在使用AP音频分析系统过程中，可能会遇到一些问题和故障。

一般情况下，您可以参考用户手册或在线帮助文档，了解常见问题的解决方法。

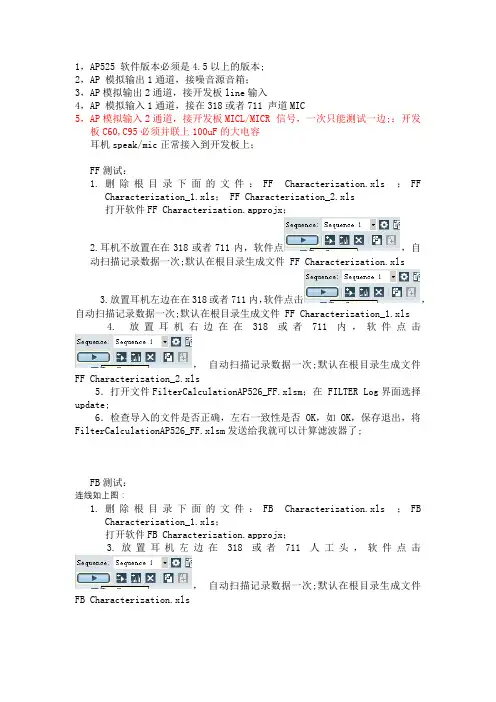

1，AP525 软件版本必须是4.5以上的版本;2，AP 模拟输出1通道，接噪音源音箱；3，AP模拟输出2通道，接开发板line输入4，AP 模拟输入1通道，接在318或者711 声道MIC5，AP模拟输入2通道，接开发板MICL/MICR 信号，一次只能测试一边;；开发板C60,C95必须并联上100uF的大电容耳机speak/mic正常接入到开发板上；FF测试：1.删除根目录下面的文件：FF Characterization.xls ；FFCharacterization_1.xls； FF Characterization_2.xls打开软件FF Characterization.approjx；2.耳机不放置在在318或者711内，软件点，自动扫描记录数据一次;默认在根目录生成文件 FF Characterization.xls3.放置耳机左边在在318或者711内，软件点击，自动扫描记录数据一次;默认在根目录生成文件 FF Characterization_1.xls4. 放置耳机右边在在318或者711内，软件点击，自动扫描记录数据一次;默认在根目录生成文件FF Characterization_2.xls5．打开文件FilterCalculationAP526_FF.xlsm；在 FILTER Log界面选择update;6．检查导入的文件是否正确，左右一致性是否OK，如OK，保存退出，将FilterCalculationAP526_FF.xlsm发送给我就可以计算滤波器了;FB测试：连线如上图：1.删除根目录下面的文件：FB Characterization.xls ；FBCharacterization_1.xls；打开软件FB Characterization.approjx；3.放置耳机左边在318或者711人工头，软件点击，自动扫描记录数据一次;默认在根目录生成文件FB Characterization.xls4. 放置耳机右边在在318或者711人工头，软件点击，自动扫描记录数据一次;默认在根目录生成文件FB Characterization_1.xls5．打开文件FilterCalculationAP526_FB.xlsm；在 FILTER Log界面选择update;6．检查导入的文件是否正确，左右一致性是否OK，如OK，保存退出，将FilterCalculationAP526_FB.xlsm发送给我就可以计算滤波器了;3. PCBA 滤波器焊接检测：1. 直接打开FB测试模版，2. AP模拟输出2通道，接PCBA的麦克风3. AP模拟输入2通道，接PCBA的speak 输出4. PCBA连接I2C接口，软件打开OP1，OP2的电源，MIC增益设置0DB5. AP点击START开始测试，检测扫描出来的曲线，是否和仿真或者开发板上扫描出来的曲线是一致的；。

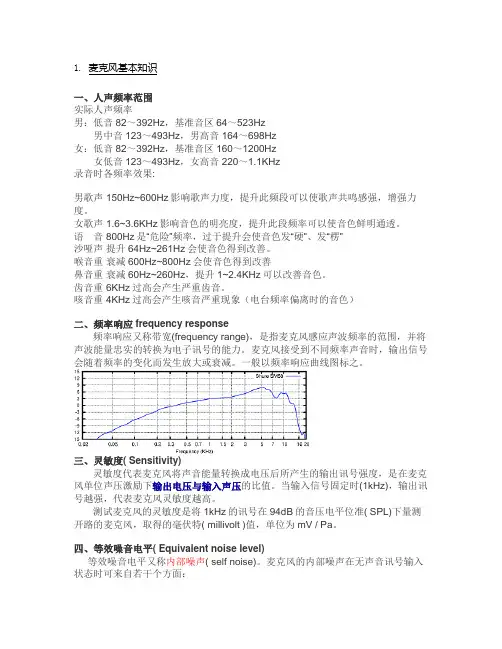

1. 麦克风基本知识一、人声频率范围实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

无线麦克风有哪些测试方法无线麦克风有哪些测试方法无线麦克风有哪些测试方法?无线麦克风，是由若干部袖珍发射机(可装在衣袋里，输出功率约0.01W)和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

一些影视声音工作者就日常工作中常用的几种无线麦克风进行了详尽的实用测试。

无线麦克风的拾音不仅牵涉到距离问题，而且牵涉到声音质量问题，包括失真、噪声、干扰、稳定度等。

测试整个测试是在一家电视制作单位进行的，主要集中在电视声音工作实际需要，如器材的性能指标、模仿实际工作环境下的工作距离、声音波形显示、声音质量的主观评价等项目。

本文仅选取L组和S组无线麦克风的距离测试进行介绍。

测试方法大致是这样的：为将上述两组无线麦克风的接收机放置在同一点上，两名录音师分别携带两组不同型号的发射机组，即发射机+领夹话筒头，或外接插发射机+手持话筒。

两者按照规定的相同路线移动，在移动中连续提供所处位置的描述和其它语音信息。

接收机组分别将各自接收到的信号送入调音台的两路输入，调音台分轨输出至数字音频工作站进行实时分轨录音，以便记录和现场分析。

测试所走的线路如图2所示，起点为放置接收机的位置，终点是北门洞。

被测产品是：(1)S版xxxx(射频功率250mW)，使用S牌领夹话筒头，接收机是Sanken3xxx型，使用该机的话筒输出端口。

(2)L牌MM4xx(射频功率100mW，400系列数字耦合平台)，使用CountrymanBx话筒头，接收机为同一品牌机UCR4xx型，使用该机话筒输出端口。

示意图在同步过程中，S在170m左右时，在无屏蔽隔阻的情况下出现跑频现象，再前进约5m就完全没有信号，参见图3(下)：L有212m 左右时进入北门洞，由于屏蔽很严重而出现跑频现象，参见图3(上)。

图3的时间坐标相同，波形中中断部分为因跑频而赞成的无接收信号，可以看出。

单指向咪头与全指向咪头测试标准
咪头测试是音频工程中非常重要的环节之一，而单指向咪头与全指向咪头又是其中最基本的两种类型。

单指向咪头是指只能从一个方向接收声音的麦克风，而全指向咪头则是可以从所有方向接收声音的麦克风。

在实际工程中，选用不同类型的咪头可以满足不同的录音需求。

为了保证咪头测试的准确性和一致性，需要制定相应的测试标准。

以下是单指向咪头和全指向咪头的测试标准：
1、单指向咪头测试标准：
（1）测试环境：在安静的房间内进行测试，避免外界干扰。

（2）测试设备：使用定向性测试设备来测试单指向咪头麦克风
的接收音频质量。

（3）测试方法：从不同方向向麦克风发出相同音量的声音，并
记录测试结果。

测试方向应该包括正面、侧面和背面，以确定麦克风的定向性能。

2、全指向咪头测试标准：
（1）测试环境：在安静的房间内进行测试，避免外界干扰。

（2）测试设备：使用全向测试设备来测试全指向咪头麦克风的
接收音频质量。

（3）测试方法：从不同方向向麦克风发出相同音量的声音，并
记录测试结果。

测试方向应该包括正面、侧面、背面和上方，以确定麦克风的接收范围和全向性能。

以上就是单指向咪头与全指向咪头测试标准的相关内容。

在咪头测试过程中，需要注意测试环境和测试设备的选择，以确保测试结果的准确性和可靠性。

AP 测试作业指导一.工具栏简介文件 编辑 视图 面板 扫描 计算 程序 设备 视窗 帮助二.常用的测试工具 1.:模拟信号发生器当点选此项时,便会出现如下画面:波形选择 一般选择 正弦波这里为波形的模式,一般选择为普通模式. 参考频率设定,原理与使用信号发生器相同. 输入灵敏度设定, 原理与使用信号发生器相同.信號源接地方式設置,通常選擇非平衡接地. 信號源內阻阻抗選擇.外接電阻設定信号源开关 信号源输入通道选择 此為內部取樣頻率,在測試Arb 和Mls 時才會使用.通常情況下,我們只測試音頻信號,所以對此項設置可忽略.2.:模拟信号输出面板当点选此项时,便会出现如下画面:輸出電平測量處.即測試負載兩端的輸出值,其表達形式可用dBm,V ,dBr,dBv,dBu,W,等形式表達.頻率計算處,即相應的輸出電平對應相應的頻率.輸出相位計算此處可計算輸出幅值,失真度等,依需要而定.電壓輸出實際值設定,一般設定為均方根值 帶通濾波器選擇.濾波器選擇3. :扫描重复扫描 立体声扫描附加即多条曲线可叠加在一个曲线图里面. 某个特定点扫描设定,一般不设定.數據1(曲線圖的縱座標):由分析儀輸出數據而定.此處可設定為輸出電平,失真度,頻率等;縱座標的上下限設定處,即輸出值的設定處.可設定為dBr,dBu 等.信號源設定處,可設定為頻率,電平等.掃描起點和終點設定處. 掃描步長設定處.可自定義.三、测试实例㈠扫频测试对于全频带功放扫频,一般将参考频率设定为1KHz,输出1W,输入灵敏度依实际输出而定.下面来看具体的设定步骤.①信号发生器设定1. 波形选择:设定为正弦波;2. 参考频率设定:1KHz3. 输入灵敏度设定:以输出为1W 时所需要输入的灵敏度为准.4.信号源接地设置:有四种方式,分别为平衡接地,平衡虚地, 相对应的阻抗为40Ω,150Ω,和600Ω;非平衡接地和非平衡虚地, 相对应的阻抗为20Ω,600Ω,实际的选择依实际的输出而定.在此选择为非平衡接地, 阻抗选择为600Ω,此与信号发生器的阻抗相同.5. 打开信号源开关.6. 信号源选择Channel A 输出.当设定好以后,此时观察模拟信号分析仪输出面板,此时相对应的输出就会在该面板显示出来.1 23456②信号输出面板设定1.信号输入方式选择:具体的输入方式的选择由AP 分析仪的接线而定, AP 分析仪有两种接线方式,分别为平衡输入方式和非平衡输入方式.在这里选择非平衡输入方式.2. 信号输入通道选择:在这里选择Channel A 输入.12③扫描面板设定1. 数据1:扫描信号通道的选择,因为信号是由A 通道输入,所以在此选择Anlr.Level A.Top 设定为+20dBr 或+20dBu,Bottom 设定为-40 dBr 或-40dBu. 2. 信号源选择Gen.Freq.扫描的起点即Start 设定为20KHz 或50KHz,此由具体的需要而定. 扫描的终点即Stop 设定为20Hz. 3. Append 的设定:如果需要将曲线作比较,可勾选此项. 4. 开始扫描点选此项.也可按快捷键F9. 扫描完毕的曲线如图所示:1234㈡THD测试①信号发生器设定*同前所说的扫频测试一样,只是要注意一点,输入灵敏度不可以过大,避免烧机.标示*的地方,就是设定外接负载,一般接4Ω负载,此处根据实际所接负载而定.②信号输出面板设定设定同前所说的扫频测试一样.只是注意标示*部分,此选择THD+N Ratio,则在右边相应的栏可以看见相对应的失真度. 标示”&&”的部分, 就是设定外接负载,一般接4Ω负载,此处根据实际所接负载而定. ③扫描面板设定1. 点选该按钮,则会出现以下画面*1&&此时,选择Anlr,然后再选择THD+N Ratio,再按OK.得到如下画面:2.对于数据2的设置同数据1一样,不同的是选择Anlr.Level A.3.信号源选择Gen.Ampl A,扫描起始位置依实际需要而定,只是有一点要注意,Stop 这一栏的数据不可设得过大,因为相应的输入灵敏度对应相应的输出电压或相应的功率,同时也对应相应的失真度.所以扫描终点的设定就要以实际所需要的失真度而定.4.当设定好以后,再双击SWEEP 面板,出现如下画面:23点选标注”&&”的地方. 5. 当所有的参数设定好以后,就按该键进行扫描.最后结果如下所示:&&四、AP常用测量单位dB:分贝的十分之一.dBr:是测量当前电子电路的一个参考电压,也就是参考电压从单一讯号到全频20-20K,其量测的校准刻度是在0dBr.补充一点:0dBr=1.23Vrms=+4dBv. dBm:是在电子电路内,求得一声频讯号电压电平的量测单位,它在分贝的领域内代表所依据的基准是1Milliwatt,在单个电路内其阻抗为600Ω,它参照换算相当于一个0.775V的讯号电压,这个讯号电压是RMS的电压值.也就是说0dBm因为0.775V跨接个600Ω的负载即等于1mW,即1 Milliwatt等于0.775V=0dBm/600Ω.dBv and dBudBv:美国惯用dBu:殴洲惯用两者是一样的,都是在电子电路内,求得一声频讯号电平的量测单位,所依据的基准也是0.775V的RMS值.换算公式为:dBm=20log(E/0.775)dBv=20 log(E/0.775)其中dBm的0.775V是以正600Ω求出的.而dBv或dBu则是假设它们是600Ω而求得.E:经量测后所得到的电压值.dBv:是在电子电路内求得一声频讯号电平的量测单位, 在分贝的领域内所依据的基准是1VRMS值的分贝,它量测的条件可作用在任何阻抗上.。

AP 測試作業指導一.工具欄簡介文件 編輯 視圖 面板 掃描 計算 程序 設備 視窗 幫助二.常用的測試工具 1.:模擬信號發生器當點選此項時,便會出現如下畫面:2.:模擬信號輸出面板當點選此項時,便會出現如下畫面:3. :掃描三、測試實例㈠掃頻測試對於全頻帶功放掃頻,一般將參考頻率設定為1KHz,輸出1W,輸入靈敏度依實際輸出而定.下面來看具體的設定步驟.①信號發生器設定1. 波形選擇:設定為正弦波;2. 參考頻率設定:1KHz3. 輸入靈敏度設定:以輸出為1W 時所需要輸入的靈敏度為准.4.信號源接地設置:有四種方式,分別為平衡接地,平衡虛地, 相對應的阻抗為40Ω,150Ω,和600Ω;非平衡接地和非平衡虛地, 相對應的阻抗為20Ω,600Ω,實際的選擇依實際的輸出而定.在此選擇為非平衡接地, 阻抗選擇為600Ω,此與信號發生器的阻抗相同. 5. 打開信號源開關.6. 信號源選擇Channel A 輸出.當設定好以後,此時觀察模擬信號分析儀輸出面板,此時相對應的輸出就會在該面板顯示出來.②信號輸出面板設定1.信號輸入方式選擇:具體的輸入方式的選擇由AP 分析儀的接線而定, AP 分析儀有兩種接線方式,分別為平衡輸入方式和非平衡輸入方式.在這里選擇非平衡輸入方式.2. 信號輸入通道選擇:在這里選擇Channel A 輸入.③掃描面板設定1.數據1:掃描信號通道的選擇,因為信號是由A通道輸入,所以在此選擇Anlr.Level A.Top 設定為+20dBr或+20dBu,Bottom設定為-40 dBr或-40dBu.2.信號源選擇Gen.Freq.掃描的起點即Start設定為20KHz或50KHz,此由具體的需要而定. 掃描的終點即Stop設定為20Hz.3.Append的設定:如果需要將曲線作比較,可勾選此項.4.開始掃描點選此項.也可按快捷鍵F9.掃描完畢的曲線如圖所示:㈡THD測試①信號發生器設定同前所說的掃頻測試一樣,只是要注意一點,輸入靈敏度不可以過大,避免燒機.標示*的地方,就是設定外接負載,一般接4Ω負載,此處根據實際所接負載而定.②信號輸出面板設定設定同前所說的掃頻測試一樣.只是注意標示*部分,此選擇THD+N Ratio,則在右邊相應的欄可以看見相對應的失真度. 標示”&&”的部分, 就是設定外接負載,一般接4Ω負載,此處根據實際所接負載而定. ③掃描面板設定1. 點選該按鈕,則會出現以下畫面此時,選擇Anlr,然後再選擇THD+N Ratio,再按OK.得到如下畫面:2.對於數據2的設置同數據1一樣,不同的是選擇Anlr.Level A.3.信號源選擇Gen.Ampl A,掃描起始位置依實際需要而定,只是有一點要注意,Stop 這一欄的數據不可設得過大,因為相應的輸入靈敏度對應相應的輸出電壓或相應的功率,同時也對應相應的失真度.所以掃描終點的設定就要以實際所需要的失真度而定.4.當設定好以後,再雙擊SWEEP 面板,出現如下畫面:點選標注”&&”的地方. 5. 當所有的參數設定好以後,就按該鍵進行掃描.最後結果如下所示:四、AP常用測量單位dB:分貝的十分之一.dBr:是測量當前電子電路的一個參考電壓,也就是參考電壓從單一訊號到全頻20-20K,其量測的校準刻度是在0dBr.補充一點:0dBr=1.23Vrms=+4dBv. dBm:是在電子電路內,求得一聲頻訊號電壓電平的量測單位,它在分貝的領域內代表所依據的基準是1Milliwatt,在單個電路內其阻抗為600Ω,它參照換算相當於一個0.775V的訊號電壓,這個訊號電壓是RMS的電壓值.也就是說0dBm因為0.775V跨接個600Ω的負載即等於1mW,即1 Milliwatt等於0.775V=0dBm/600Ω.dBv and dBudBv:美國慣用dBu:毆洲慣用兩者是一樣的,都是在電子電路內,求得一聲頻訊號電平的量測單位,所依據的基準也是0.775V的RMS值.換算公式為:dBm=20log(E/0.775)dBv=20 log(E/0.775)其中dBm的0.775V是以正600Ω求出的.而dBv或dBu則是假設它們是600Ω而求得.E:經量測後所得到的電壓值.dBv:是在電子電路內求得一聲頻訊號電平的量測單位, 在分貝的領域內所依據的基準是1VRMS值的分貝,它量測的條件可作用在任何阻抗上.。

麦克风最大声压级的测量方法
今天咱们来唠唠麦克风最大声压级咋测量呢。

咱得先准备点东西哈。

得有一个能产生稳定声音信号的设备，像信号发生器就很不错。

然后呢，还需要一个声压级测量仪，这可是关键家伙事儿。

开始测量的时候呀，要把麦克风放在一个相对安静、没有太多反射声的地方哦。

就像找个小角落，让它安安静静地待着。

把信号发生器和麦克风连接好，这样就能给麦克风输入声音信号啦。

接着呢，慢慢增加信号发生器输出的声音信号强度。

这时候就像给麦克风喂声音的小零食，一点点加量。

同时呢，看着声压级测量仪上的数值变化。

当你发现声压级测量仪上的数值开始出现失真啦，就像麦克风开始“喊破嗓子”啦，这个时候测量仪显示的数值就是麦克风的最大声压级附近的值喽。

不过呢，要多测几次哦，因为可能会有一些小波动呢。

还有哦，在测量过程中要注意周围环境的噪音影响。

要是周围太吵，就像在菜市场里测量一样，那可就不准啦。

如果有条件的话，最好在消声室里测量，那可就相当精准啦，不过咱一般没那么高大上的条件，就找个安静的小房间就好啦。

宝子们，测量麦克风最大声压级其实也不难，就像做个小实验一样有趣。

只要咱细心一点，按照这些小步骤来，就能得到比较靠谱的结果啦。

而且呀，知道了麦克风的最大声压级，咱们就能更好地利用它，不管是唱歌还是做直播，都能让它发挥出最佳效果呢。

加油哦，。

AP音频分析仪的一般操作和使用方法贴子发表于：2010/3/15 23:20:01模拟信号发生器：单击工具条开启模拟信号发生器（双通道独立输出）。

•Wfm: 选择产生信号波形。

一般测量使用Sine / Normal（典型正弦波波形），是由模拟部分硬件产生的低失真度的信号，20Hz –20KHz时失真度< 0.0001%。

•Frequency: 设定信号频率，Sine / Normal模式下可设定频率范围：10Hz –204KHz。

输入时可加单位“k（千）”。

•Fast / High Acc.: 选择快速（+/-0.5%）或高精度（+/-0.03%）模式。

快速模式适合于一般音频测试，建议在需高速自动测试中使用。

高精度模式产生精确的信号频率，但需150mS –750mS的设定反应时间，建议手动测试时选用此模式提高测量精度。

•Amplitude: 设定信号振幅。

平衡输出时可设定振幅：<10uV –13.33Vrms。

非平衡输出时可设定振幅：<10uV –26.66Vrms。

输入时可加单位“n（纳），u（微），m（毫）”。

注意因信号发生器的输出阻抗的差异，和DUT输入阻抗的差异，会导致DUT输入端的信号电压偏低于APWIN的设定电压。

•OUTPUT ON/OFF: 信号发生器输出开关。

按钮绿色是开启，灰色是关闭。

•Auto On: 如选中，在扫频开始时自动开启信号发生器，结束时自动关闭信号发生器。

•CHA On/Off: A通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•CHB On/Off: B通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•Invert: 信号相位180度反转。

可分别控制A / B通道。

通常反转B通道相位用于Dolby ProLogic测量。

•Track A: 如选中则同时设定A / B通道的振幅，反之分别设定。

•EQ Curve: 选用APWIN或自定的均衡器曲线。
