卫星高频头的种类及参数介绍

首先明确一下，我们常说的高频头学名应该叫做降频器。

其作用是将高频信号变换为低频信号供卫星接收机内置的高频头接收处理。

从工作频段上来讲，根据国际电联的规定，卫星信号的下行频率根据波段的不同，可分为C波：3.7-4.2GHz，Ku波为11.7-12.75GHz。

而卫星接收机内置的高频头的工作频率一般在950兆到2100兆之间（0.95-2.1GHz）。

二者的工作频段并不相同。

所以，为了使卫星接收机能接收到卫星信号，则使用降频器（外置高频头）降低卫星下行频率的工作频段到卫星接收机内置高频头的工作范围之内，使卫星接收机能正常工作，接收到卫星信号。

分别举例说明如下：1、C波。

C波的工作方式为：降频器本振频率减去卫星下行频率所得的差，在卫星接收机内置高频头的工作范围内即可正常工作。

比如东经115.5度，中星6B，中央电视台综合频道一组，其下行频率为3840兆赫，即3.84GHz，降频器的工作频率为5150，卫星接收机的工作频率为0.95至2.1GHz。

其原理方程式如下：降频器本振频率5150——卫星下行频率3840=1310兆赫，位于卫星接收机950兆赫至2100兆赫的工作频率范围内，则可以正常接收。

2、Ku波。

工作方式为：卫星下行频率减去降频器本振频率所得的差，在卫星接收机内置高频头的工作范围内即可正常工作。

比如东经138度亚洲5号，中央电视台国际频道一组，其下行频率为12537兆赫，即12.537GHz。

降频器的工作频率是11300兆赫，即11.3GHz，卫星接收机的工作频率为0.95至2.1GHz。

其原理方程式如下：卫星下行频率12537兆赫——降频器本振频率11300兆赫==1237兆赫，位于卫星接收机950兆赫至2100兆赫的工作频率范围内，则可以正常接收。

在这里，有两个数值是相对固定的：卫星下行频率和卫星接收机内置高频头的工作范围。

只有当降频器处理的卫星信号频率位于卫星接收机的工作范围之内，卫星接收机方可正常工作。

ST-900B双极性C波段降频器LNBF的安装：当地面接收天线安装完毕之后，就可着手安装LNBF。

具体步骤如下：1.将LNBF插入馈源盘中央的大圆孔中。

2.根据天线参数F/D值，将馈源盘凸缘端面对准LNBF侧面的F/D相应刻度上。

3.使LNBF顶端上的“0”刻度平行水平。

4.将馈源盘凸缘侧面的制紧螺钉稍微拧紧。

5.把LNBF的IF输出电缆与接收机的LNBF输入端口接好。

工作频宽：3.4-4.2GHz本振频率：5.150GHz本振频率稳定度：±2MHz(-40℃～+70℃)在输入端的本振泄漏：-45dBm输出频宽：950-1750MHz变频增益：65dB(TYP.)增益平坦度：±1dB(Max)杂讯指数：17°K供应电压：13～24V/150mA(Max)导波管：M68切换电压：13V/18V镜像排斥：45dB(Min)输出水准：+5dBm(在1dB压缩点)输出结构：母F接头输入结构：圆形导波管含圆盘PS-1220双本振双极性C波段降频器LNBF的安装：DPO宽带高频头采用二个本振频率，水平（H）为5150MHz，垂直（V）为5750MHz，接收的频率均为：3.7-4.2GHz，输出频率为：水平（H）950-1450MHz，垂直（V）1550-2050MHz，同时输出不用切换控制，可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用。

按一般程序收到水平极化信号，调整高频头极化到最佳后固定高频头，然后再设置垂直信号节目，方法为：进入数码机菜单，把所有垂直极化节目的LNB高频头本振5150GHz改为5750GHz 确认后即可。

一.先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。

二.按表输入垂直极化节目的频率参数，使可接收垂直节目。

三.数字机可采用修改参数或增加新节目方法接收垂直极化信号，只需把本振频率由5150GHz改为5750GHz，其它参数不变。

用什么高频头你可以参考以下摘录：最近经常在论坛上看到一些星友的询问——接收某颗星的KU节目，应该选择何种本振的KU高频头。

众所周知，大部分卫星上都有C、KU两种波段的卫星节目——卫星节目参数中下行频率为四位数的是C波节目（例如：105.5星的凤凰咨询参数为4000H26850，因其下行频率为4000，故为C波节目），当然使用C波段高频头来接收（本振一律为5150）；而卫星节目参数中下行频率为五位数的则是KU波段节目（例如：138星的数码天空TVBS-N节目参数为12302V30000，因其下行频率为12302，故为KU波段节目），使用KU波段高频头来接收。

卫星上的KU节目很多。

我们在接收时要因节目参数的不同而选择不同本振的KU高频头。

常见的KU高频头本振有：9750、10600、10750、11250、11300等。

那么怎样根据节目参数的下行频率来选择KU高频头的本振呢？一般来说，凡是节目下行是116**和10***的多选择9750本振的KU头（如113帕拉帕KU、80度和90度俄星的KU节目等），而节目下行为117**的则选择本振为10600、10750、11250、11300的KU头（如122天浪就可以使用本振10600或10750的高频头）。

准确地说，要科学合理地选择高频头本振，应做到以下几点：1、要知道节目参数的下行频率是多少（这是选择高频头本振的前提）。

2、查看高频头的“输入频率”（英文为INPUT）是多少（这是选择高频头本振的关键）——如图：上图为ASK9750/10750双本振KU高频头。

1、标签的第一行“INPUT FREOUENCY”就是“输入频率”，其右侧的参数为：10.7——12.75GHz。

这个技术参数的含义为：它可以接收下行频率自107**——12750的节目。

2、标签的第三行“L.O.FREO”，意为“本振频率”，其右侧的技术参数为：9.75/10.75GHz。

这是一个双本振KU头。

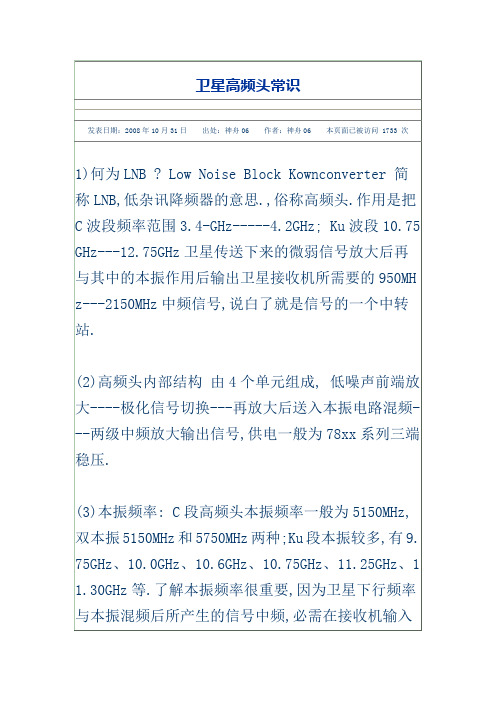

一、卫星接收机高频头知识(1)LNB：Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。

,俗称高频头。

作用是把C波段频率范围3.4GHz——4.2GHz；Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。

(2)高频头内部结构：由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。

(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种；Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。

了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。

否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。

C段输出中频=本振频率－下行频率；Ku段输出中频=下行频率－本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。

都说数字越小越好；而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。

(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。

但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。

一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。

卫星高频头的设置我们这里首先提醒大家的是，在DM500 的高频头参数设置及转发器设置中，某个经度的卫星的C 波段和Ku 波段被认为是两颗卫星。

这是由于历史原因造成的。

前文已经提过，DM500 是为欧洲观众收看直播卫星而设计的，主要是Ku 波段的卫星。

而在我国境内收看的一些卫星还都是既有Ku 波段，也有C 波段。

所以我们在设置转发器以及高频头参数时候要把同一经度卫星的两个波段当作两颗卫星来看待。

例如我们要把138C 和138Ku 当作两颗卫星来看待。

在DM500 交流开机后，等到开机画面之后，按遥控器的menu 菜单键，还是用左右导航键进入那个图标的设置菜单，按ok 后进入如下菜单再选择，进入如下菜单下面我们分别就一个高频头、两个高频头、3 个高频头、4 个高频头、5 个以上高频头设置方式，分别予以讲解。

一、单高频头的设置首先进入选项，出现如下的界面我们可以把高亮框放在上，然后按ok 键，可以出来各种不同的高频头数量的配置方式。

见下图。

从中我们可以选择要接收的卫星， 例如在此我们选76.5 度的卫星，如下图。

我们到 “保存” 位置，可以保存此卫星的设置。

这样菜单又自动跳到 如下界面提醒大家注意的是， 你对这一颗星的设置还没完呢， 现在还要再进入到如下界面把高亮框放在选择项上，按ok 键，看到如下界面。

在这里，我们要选择然后按ok键，出现如下界面在这里我们首先把高亮框放到这上面，然后按ok 键，出现如下界面LOF/L 中的参数为双本振Ku 高频头中的低本振频率，为9750。

LOF/H 中的参数为双本振Ku 高频头的高本振频率，为10060。

是标识双本振高频头中22k 开关是否动作的转折频率。

首先76.5 度星的Ku 波段是用11300 的单本振高频头接收的，因此在LOF/L、LOF/H 中都填入11300， 转折频率不用动，增加电压选项由于我们是单个高频头，不用钩选。

最后设置的参数结果如下图：好了，到此我们可以保存了。

几种Ku天线高频头的电气性能与适用卫星参数（上）对于接受卫星电视的Ku波段信号，一般是指其频率波长在12GHz-48GHz间的无线电波，由于Ku波段的频率为C波段频率的3倍，而波长则是C波段4GHz波长的1／3，所以我们在接收卫星，Ku 波段电视节目时，其采用的卫星天线口径相应都比较小，主要是因为Ku波段的波长比较短，在天线口径效率和增益相同的条件下，Ku波段使用的卫星天线口径，仅仅是C波段天线口径的1／3，从而大大降低了卫星天线的实际使用成本。

用于Ku波段卫星信号接收的各类型高频头，主要有单本振和双本振二大类型，单本振高频头是一种固定式单一本振频率，一般我们常用的频率有9750 MHz、10600 MHz、10750 MHz、11250：MHz、11300 MHz等。

而内设置两个本振频率的又称之双本振高频头，这种双本振单输出高频头．的频率，较常见的有9.75／10.60GHz、9.75／10.75GHz两个本振频率。

双本振高频头的腔体内部结构，同时设有两个互相垂直的探针，分别接收水平(H)和垂直Ⅳ)两种卫星信号源，其中还设有一个横棒(隔离针)，作用是起到极化隔离。

同时双本振单输出高频头内置还设有0／22kHz切换电路。

可以通过卫星接收机输出的0／22kHz脉冲信号，分别可选择其低、高本振频率，并还可采用卫星接收机的13V／18V切换电压进行切换，选择水平或垂直极化的卫星信号，从而实现Ku波段卫星电视节目的全频带接收，当然Ku波段高频头的输出端口，也分别设有单输出、双输出、多输出等几种形式的类型。

1．百昌Ku-22J双本振单输出Ku高频头KL-22J Ku波段双极化单输出高频头，可以接收12．25GHz~12．75GHz的宽频带卫星信号，其本振频率是11300MHz。

高频头采用双极性馈源一体化设计，具备低噪声系数和低相位噪声性能，对于数字压缩卫星信号有着良好的接收功能。

这种型号的高频头可适用接收的卫星主要有，90.0?E Ku雅玛尔102／201，91.5?E Ku马星3号／3a，95.0?E Ku新天6号，96.5?E Ku(俄)快车AM33，132.0?E Ku越星1号，140.0?E Ku(俄)快车AM3，134亚太1号，138?E数码天空等Ku波段的卫星电视节目。

高频头的分类和使用高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。

高频头按极化、本振和输出特性可分为以下五种，分别是：①单极化、单本振、单输出高频头；②双极化、单本振、单输出高频头；③双极化、单本振、双输出高频头；④双极化、双本振、单输出高频头；⑤双极化、双本振、双输出高频头。

先说下两个重要的概念极化和本振：极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。

在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。

双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。

本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。

了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。

谈卫星接收的关键部件高频头概要:本文介绍了卫星信号的种类,重点介绍了高频调谐器的结构以及分类、使用方法、电特性参数,对在不同的电磁环境下选用高频调谐器,介绍了作者本人选用、使用高频调谐器的经验。

关键词:卫星极化高频头本振高频头是整个卫星接收链路上的关键部件,它的学名叫做高频调谐器(LNB:Low Noise Block Down Converter),高频头的好坏或者是否选择的合适会直接影响卫星信号的接收质量,它的选购和使用要根据当地的地理环境和卫星信号情况等综合而定,通常地理环境和当地电磁波情况越复杂,对技术人员选用高频头的水平要求越高。

下面本人结合自己的工作经验谈谈卫星接收的关键部件——高频头。

1 卫星信号的种类目前用于转发广播电视信号的卫星所用转发器的频率有两个波段,一个是C波段,频率范围3.7Hz～4.2GHz;一个是ku波段,频率范围11.7Hz～12.5GHz。

为了更加充分的利用本波段的频率,转发器在转发信号时又分线极化波(水平极化和垂直极化)、圆极化波(左旋极化和右旋极化)。

所谓极化,就是指天线辐射时形成的电场强度方向与地面的相互关系或电场矢量端点的运动轨迹。

1.1 线极化波当电场强度方向垂直于地面时,此电波就称为垂直极化波;当电场强度方向平行于地面时,此电波就称为水平极化波。

这里需要指出的是由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播。

这就是有时我们感觉水平极化波好像没有垂直极化波强的原因。

C波段一般使用这种极化方式。

1.2 圆极化波电场矢量不是固定在一个方向,而是旋转的,若电场矢量的端点以等角速度画出一个圆,就叫圆极化波。

根据电场矢量的水平分量和垂直分量间的相位差的不同,旋转的方向可以是左旋的(电场矢量方向以等角速度做逆时针方向旋转);也可以是右旋的(顺时针方向)。
