卫星高频头频率参数

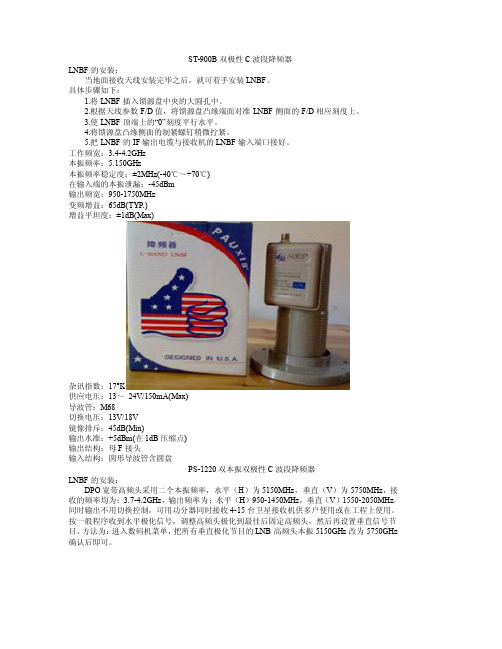

ST-900B双极性C波段降频器LNBF的安装：当地面接收天线安装完毕之后，就可着手安装LNBF。

具体步骤如下：1.将LNBF插入馈源盘中央的大圆孔中。

2.根据天线参数F/D值，将馈源盘凸缘端面对准LNBF侧面的F/D相应刻度上。

3.使LNBF顶端上的“0”刻度平行水平。

4.将馈源盘凸缘侧面的制紧螺钉稍微拧紧。

5.把LNBF的IF输出电缆与接收机的LNBF输入端口接好。

工作频宽：3.4-4.2GHz本振频率：5.150GHz本振频率稳定度：±2MHz(-40℃～+70℃)在输入端的本振泄漏：-45dBm输出频宽：950-1750MHz变频增益：65dB(TYP.)增益平坦度：±1dB(Max)杂讯指数：17°K供应电压：13～24V/150mA(Max)导波管：M68切换电压：13V/18V镜像排斥：45dB(Min)输出水准：+5dBm(在1dB压缩点)输出结构：母F接头输入结构：圆形导波管含圆盘PS-1220双本振双极性C波段降频器LNBF的安装：DPO宽带高频头采用二个本振频率，水平（H）为5150MHz，垂直（V）为5750MHz，接收的频率均为：3.7-4.2GHz，输出频率为：水平（H）950-1450MHz，垂直（V）1550-2050MHz，同时输出不用切换控制，可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用。

按一般程序收到水平极化信号，调整高频头极化到最佳后固定高频头，然后再设置垂直信号节目，方法为：进入数码机菜单，把所有垂直极化节目的LNB高频头本振5150GHz改为5750GHz 确认后即可。

一.先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。

二.按表输入垂直极化节目的频率参数，使可接收垂直节目。

三.数字机可采用修改参数或增加新节目方法接收垂直极化信号，只需把本振频率由5150GHz改为5750GHz，其它参数不变。

一、卫星接收机‎高频头知识‎(1)LNB：Low Noise‎Block‎Kownc‎o nver‎t er 简称LNB‎,低杂讯降频‎器的意思。

,俗称高频头‎。

作用是把C‎波段频率范‎围3.4GHz——4.2GHz；Ku波段1‎0.75GHz‎——12.75GHz‎卫星传送下‎来的微弱信‎号放大后再‎与其中的本‎振作用后输‎出卫星接收‎机所需要的‎950MH‎z---2150M‎Hz中频信‎号,说白了就是‎信号的一个‎中转站。

(2)高频头内部‎结构：由4个单元‎组成, 低噪声前端‎放大----极化信号切‎换---再放大后送‎入本振电路‎混频---两级中频放‎大输出信号‎,供电一般为‎78xx系‎列三端稳压‎。

(3)本振频率:C段高频头‎本振频率一‎般为515‎0MHz, 本振515‎0MHz和‎5750M‎H z两种；Ku段本振‎较多,有9.75GHz‎、10.0GHz、10.6GHz、10.75GHz‎、11.25GHz‎、110.30GHz‎等。

了解本振频‎率很重要,因为卫星下‎行频率与本‎振混频后所‎产生的信号‎中频,必需在接收‎机输入频率‎950MH‎z----2150G‎H z之内。

否则收不到‎或者部分信‎号,通过查阅卫‎星下行频率‎,我们就很快‎知道应该选‎用什么本振‎的高频头。

C段输出中‎频=本振频率－下行频率；Ku段输出‎中频=下行频率－本振频率(4)噪声系数:C波段高频‎头的质量标‎准是噪声系‎数,用N lang=EN-US >( K )表示如25‎°K 、17°K等。

都说数字越‎小越好；而Ku波段‎则用dB (分贝)表示如0.8dB、0.6dB等市‎面上已出现‎13°>k高频头,是否噪声糸‎数越低越好‎呢,笔者也在呐‎闷,为什么每每‎遇到收视不‎好的情况换‎上老嘉顿2‎8°k高频头后‎会有意外惊‎喜?难道是各厂‎标称不一。

LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。

其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。

而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。

由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。

高频头又包括两个部分，天馈和高放。

天馈是无源部分，由馈源和振子组成。

馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。

振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。

拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。

外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。

拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。

Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。

圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。

如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。

图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。

由馈源收集的电磁波能量，经过波导管传输到固定的振子上。

波导管末端的法兰盘就是用来连接高放的。

C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。

高频头基础知识一、高频头的名词解释(1) 何为LNB ? 低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-4.2GHz; Ku波段10.75GHz-12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz-2150MHz中频信号,说白了就是信号的一个中转站.Low Noise Block Kownconverter 简称LNB.(2) 高频头内部结构由4个单元组成, 低噪声前端放大-极化信号切换-再放大后送入本振电路混频-两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku 段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz-2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率-下行频率; Ku段输出中频=下行频率-本振频率(4) 噪声系数: C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k 高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6) 双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。

如何正确选择高频头高频头是卫星接收系统中用于将天空中发来的卫星信号收集放大降频处理等用途的重要器件之一。

高频头称低噪声降频器（LBN）。

其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号。

一、判别圆极化和线极化高频头卫星的下行频信号一般有两种极化：线极化与圆极化，线极化又分为水平"H"极化和垂直"V"极化；圆极化又分为右螺旋"R"极化和左螺旋"L"极化。

因此就有相对应极化的高频头：线极化高频头与圆极化高频头。

线极化高频头的两个极化H、V的判别：一般高频头"C及KU"都标有V极化的刻度；但不是所有的标刻度是正确的，那么怎样判别高频头的正确极化呢？方法是：取下高频头前面的塑料盖子，可以看到里面有两根互相垂直的探针"就是两个极化的探针"，还有一根稍粗的支杆。

与支杆一致的就是H极化的方向，而与支杆垂直的就是V极化的方向。

有人说圆极化高频头的探针应该是螺旋形的，其实我也没见过真正的圆极化高频头腔内的模样。

在国内很难寻找到专用的圆极化馈源和高频头。

一般都是用线极化馈源高频头加介质移相器来接收圆极化波，介质移相器俗称极化片或介质极化片。

收什么星需要用什么高频头，为什么单本振高频头能收的频道，双本振收不到等。

这些都是烧友们很想弄清楚的问题。

目前市面上的卫星数字接收机的工作频率多为950-2150Mhz，有些机型是950-2050Mhz，因此接收的卫星信号经高频头转换后的频率必须是在这个范围内。

那高频头是如何转换的呢？很简单，就是一个减法运算，不过KU波段与C波段的算法有所不同。

对于KU波段是用下行频率减去本振频率，两者之差就是转换后的频率，必须落在接收机的工作频率范围之内。

例如，用PBI-1040高频头接收76.5度星的12730一组，其本振频率为11300，输出频率为12730-11300=1430，落在了接收机工作频率950-2150的区间内，可以接受到节目。

LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。

其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。

而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。

由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。

高频头又包括两个部分，天馈和高放。

天馈是无源部分，由馈源和振子组成。

馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。

振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。

拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。

外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。

拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。

Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。

圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。

如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。

图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。

由馈源收集的电磁波能量，经过波导管传输到固定的振子上。

波导管末端的法兰盘就是用来连接高放的。

C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。

谈卫星接收的关键部件高频头概要:本文介绍了卫星信号的种类,重点介绍了高频调谐器的结构以及分类、使用方法、电特性参数,对在不同的电磁环境下选用高频调谐器,介绍了作者本人选用、使用高频调谐器的经验。

关键词:卫星极化高频头本振高频头是整个卫星接收链路上的关键部件,它的学名叫做高频调谐器(LNB:Low Noise Block Down Converter),高频头的好坏或者是否选择的合适会直接影响卫星信号的接收质量,它的选购和使用要根据当地的地理环境和卫星信号情况等综合而定,通常地理环境和当地电磁波情况越复杂,对技术人员选用高频头的水平要求越高。

下面本人结合自己的工作经验谈谈卫星接收的关键部件——高频头。

1 卫星信号的种类目前用于转发广播电视信号的卫星所用转发器的频率有两个波段,一个是C波段,频率范围3.7Hz～4.2GHz;一个是ku波段,频率范围11.7Hz～12.5GHz。

为了更加充分的利用本波段的频率,转发器在转发信号时又分线极化波(水平极化和垂直极化)、圆极化波(左旋极化和右旋极化)。

所谓极化,就是指天线辐射时形成的电场强度方向与地面的相互关系或电场矢量端点的运动轨迹。

1.1 线极化波当电场强度方向垂直于地面时,此电波就称为垂直极化波;当电场强度方向平行于地面时,此电波就称为水平极化波。

这里需要指出的是由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播。

这就是有时我们感觉水平极化波好像没有垂直极化波强的原因。

C波段一般使用这种极化方式。

1.2 圆极化波电场矢量不是固定在一个方向,而是旋转的,若电场矢量的端点以等角速度画出一个圆,就叫圆极化波。

根据电场矢量的水平分量和垂直分量间的相位差的不同,旋转的方向可以是左旋的(电场矢量方向以等角速度做逆时针方向旋转);也可以是右旋的(顺时针方向)。

高频头(LNB)的分类及作用高频头按结构形状划分，可分为单极化和双击性馈源一体化（LNB）两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种，按输出端口可分为单输出、双输出、多输出等。

高频头作用：是把C波段频率范围3.4——4.2GHZ；KU波段10.75——12.75GHZ卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950——2150MHZ中频信号，说白了就是信号的一个中转站英文Low Noise Block Kownconverter 简写LNB高频头的位置调整（1）首先应检查馈源是否处于抛物面天线的中心，焦点是否正确，否则可以悄微调整馈源支撑杆：使之对准（以信号最大为准）。

（2）检查LNBF侧面的F/D刻度是否按天线所给参数F/D对准，为此前后调整，使信号显示最大。

（3）卫星发射的电视信号:只有在卫星所在精度的子午线上，其计划方向才完全是水平或垂直的，而在其他区接收时，会有一些偏差，在实际接收的饿情况下，应悄微旋转动LNBF的方向，以使信号最大，这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。

高频头的防护措施：（1）防水：常见方法一般有两种：一种是用胶料袋包住扎好：另外一种较好办法是选一个1.2什可乐瓶剪去一半直接罩住高频头，很实在管用。

（2）防露，F 头封口泥一般随高频头配送，没有的话可用玻璃代替，去掉高频头导波扣的胶料盖，选用2厘米厚包装箱泡沫一块，切个悄比导波口打一点的圆圈塞进导波口即可（3）本振偏移：LNB 本振频率偏移故障不多见，接收机会有较好的下行频率校正功能，当LNB 本振频率偏移，使输入的下行频率与本振频率的比对至有误差，或者本振频率没有偏移，而输入下行频率不准确，机器会自动修改数据，一定范围内调准到最佳值，当然在机器的容错范围内也能正常工作，假如偏移过大，一般通过多次、多组下行频率修改输入解决，有经验的还可以打开高频头盖子找到铝盖本振部份调整。
