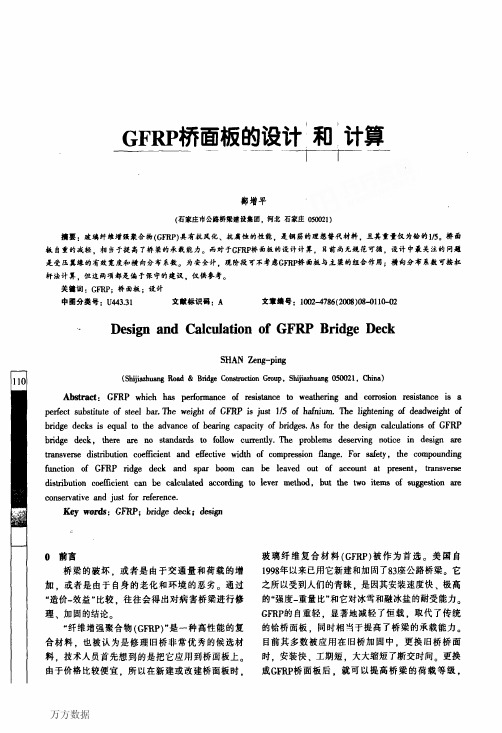

桥面板的设计与计算

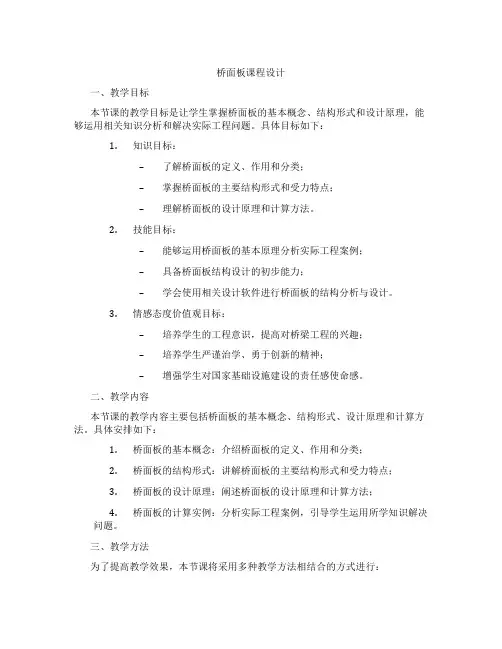

桥面板课程设计一、教学目标本节课的教学目标是让学生掌握桥面板的基本概念、结构形式和设计原理，能够运用相关知识分析和解决实际工程问题。

具体目标如下：1.知识目标：–了解桥面板的定义、作用和分类；–掌握桥面板的主要结构形式和受力特点；–理解桥面板的设计原理和计算方法。

2.技能目标：–能够运用桥面板的基本原理分析实际工程案例；–具备桥面板结构设计的初步能力；–学会使用相关设计软件进行桥面板的结构分析与设计。

3.情感态度价值观目标：–培养学生的工程意识，提高对桥梁工程的兴趣；–培养学生严谨治学、勇于创新的精神；–增强学生对国家基础设施建设的责任感使命感。

二、教学内容本节课的教学内容主要包括桥面板的基本概念、结构形式、设计原理和计算方法。

具体安排如下：1.桥面板的基本概念：介绍桥面板的定义、作用和分类；2.桥面板的结构形式：讲解桥面板的主要结构形式和受力特点；3.桥面板的设计原理：阐述桥面板的设计原理和计算方法；4.桥面板的计算实例：分析实际工程案例，引导学生运用所学知识解决问题。

三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：讲解桥面板的基本概念、结构形式、设计原理和计算方法；2.案例分析法：分析实际工程案例，引导学生运用所学知识解决问题；3.讨论法：学生进行小组讨论，分享学习心得和经验；4.实验法：安排课后实验，让学生动手实践，巩固所学知识。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的桥梁工程教材作为主要教学资源；2.参考书：提供相关领域的参考书籍，拓展学生的知识视野；3.多媒体资料：制作精美的PPT、动画等多媒体资料，增强课堂教学的趣味性；4.实验设备：准备桥梁工程实验设备，让学生动手实践，提高实际操作能力。

五、教学评估本节课的评估方式将采用多元化、全过程的评价体系，以全面、客观、公正地反映学生的学习成果。

连续梁桥跨径布置为70+100+70 (m),主跨分别在梁端及跨中设横隔板，板厚40cm , 双车道设计，人行道宽1.5m。

桥面铺装层容重23 kN /m3，人行道构件容重24kN/m3，主梁容重25kN /m3。

求：1、悬臂板最小负弯矩及最大剪力；2、中间板跨中最大正弯矩、支点最小负弯矩、支点最大剪力。

解：一、悬臂板内力计算0.2+ 0.4g人二0.2 1 24 = 4.8kN / m g板 1 25 = 7.5kN/mg 铺=0.1 1 23 = 2.3kN / m q「=2.75 1 =2.75kN /m1、悬臂根部最小负弯矩计算 结构自重产生的悬臂根部弯矩:1 5M 支g - -[4.8 1.5 (3-0.75) 2.3 1.5 7.52.5人群荷载产生的悬臂根部弯矩：M 支-2.75 1.5 (3 -0.75) = -9.3kN m汽车荷载产生的悬臂根部弯矩：6 = a 2 2H =0.2 2 0.1 = 0.4m b 1 = b2 ■ 2H = 0.6 ■ 2 0.1 = 0.8m单个车轮作用下板的有效工作宽度：a =印 2b = 0.4 2 (1.5 - 0.1) = 3.2m 1.4m有重叠。

故：a = 3.2 1.4 二 4.6mp 」址=38kN/m ab 1 4.6 0.8M支p内力组合：二―1.3 38 0.8 1 =—39.5kN m基本组合：M ud =1.2 (-42.2) 1.4 (-39.5) 0.8 1.4 (-9.3) = -116.4kN m短期效应组合： M S d=-42.2 0.7 (-39.5)亠1.3 1.0 (-9.3) = -72.8kN m2、悬臂根部最大剪力计算结构自重产生的悬臂根部剪力：Q 支 g =4.8 1.5 2.3 1.5 7.5 2.5 =29.4kN人群荷载产生的悬臂根部剪力：Q 支 r =2.75 1.5 =4.1kN汽车荷载产生的悬臂根部剪力：Q 支p =1.3 38 0.8 =39.5kN内力组合：基本组合：Q ud =1.2 29.4 1.4 39.5 0.8 1.4 4.1 =95.2kN 短期效应组合：Q sd =29.40.7 39.5“1.3 1.04.1=54.8kN、中间桥面板内力计算竺]= -42.2kN m20.5m100l a50m l b =4m2= 50• 2 故按单向板计算内力lb 4把承托面积平摊到桥面板上：0.6 0.2t』0.2 0.23m4g铺=2.3kN /m1、跨中弯矩计算：g板=0.23 1 25 = 5.8kN / m g = 2.3 5.8 二8.1kN /m l = I0 t = 4 0.2 = 4.2m ：：：10 b =4.35m单个车轮作用下板的有效工作宽度:故:la =印32l」a d34.2 2=0.4 1.8m l = 2.8m3 3= 2.8m 1.4 4.2ma 二a1 t = 0.4 0.2 二0.6m 无重叠P1140P2P3P42a b1 2 0.6 0.8P 140ab1 2 0.8P 1404 0.8=145.8kN / m二87.5kN / m= 43.8kN /mP 140ab1 4.2 0.8=41.7kN / mP5 亠上・=58.3kN/m ab13 0.8P6 二旦=^^"2.5kN/m2ab1 2 1.4 0.8M og 」8.1 4.22=17.9kN m81.4m 有重叠1.3 ./.8■1l = 4.2m145.858.3J2.5hr-87.5 43・8 . 7583ffin 羽4!一■!| I'|:0.4■< •0.7 1 0.80.95M op =1.3 [1 (145.8 -87.5) 0.7 0.11758.3 0.8 0.4] =64.1kN m t 201 1- —, , — , —h 一310 一 15.5 4M 中二 0.5 111.2 =55.6kN m M 支二-0.7 111.2 =-77.8kN m2、支点剪力计算：a a 1 -0.41 2 3 4=1.7^：-l = 2.7m 1.4m 33 32l故：ad =4.1m3a 二 0.6m1Q 支 g 8.1 4=16.2kN111 (54.7 -42.7) 0.45 0.638 42.7 0.8 0.575(109.4 - 72.9) 0.8 0.0922272.9 0.8 0.125] =145.6kN内力组合：基本组合：Q ud =1.2 16.2 1.4 145.6 =223.3kN 短期效应组合：Q sd -16.2 0.7 145.6 “1.3 =94.6kN88 0.7 0.175 41.7 0.4 0.95 21(62.5—58.3) 0.8 0.333M 0=1.2 17.9 1.4 64.1 =111.2kN mQ支p=1.3 [ (145.8 -79.5) 0.8 0.933 79.5 0.8 0.9昇「3/JS^ ---------- 1--------I 二 4m145.8___________________ 0“°.8H 5尸5》1”.8加0.350.19.5 54.7 42.7 72.9109.42.9<TI t m 0.50.9。

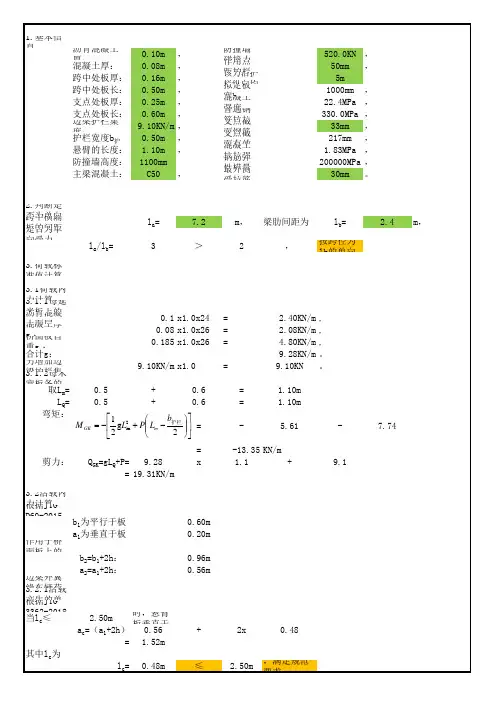

1.基本信息沥青混凝土厚：0.10m ，防撞墙碰撞力P：520.0KN ，混凝土厚：0.08m ，作用点距护栏顶：50mm ，跨中处板厚：0.16m ，该力沿护栏纵向均布范围：5m 跨中处板长：0.50m ，拟定板宽b：1000mm ，支点处板厚：0.25m ，混凝土强度f cd ：22.4MPa ，支点处板长：0.60m ，普通钢筋抗拉强度f sd ：330.0MPa ，边梁护栏集度：9.10KN/m ，支点截面钢筋距边缘a s ：33mm ，护栏宽度b 护栏：0.50m ，支点截面有效高度h 0：217mm ，悬臂的长度： 1.10m ，混凝土抗拉强度f td ： 1.83MPa ，防撞墙高度：1100mm 钢筋弹性模量E s ：200000MPa ，主梁混凝土：C50，最外侧受拉筋保护层厚：30mm。

2.判断是否为单向受力板跨中横隔板的间距为l a =7.2m，梁肋间距为l b =2.4m，是否为单向受力板：（根据JTG 3362-2018中4.2.1条的规定）l a /l b =3＞2，按跨径为lb的单向受力板。

3.荷载标准值计算3.1荷载内力计算（以纵向1m宽的板条进行计算）3.1.1每延米板上的恒载g 沥青混凝土面层g 1：0.1x1.0x24= 2.40KN/m ,混凝土厚g 2：0.08x1.0x26= 2.08KN/m ,桥面板自重g 3：0.185x1.0x26=4.80KN/m ,合计g：9.28KN/m 。

另增加边梁护栏集度P：9.10KN/m x1.0=9.10KN。

3.1.2每米宽板条的恒载内力（内翼缘板根部）取L m =0.5+0.6= 1.10m L Q =0.5+0.6= 1.10m 弯矩：=- 5.61-7.74=-13.35KN/m 剪力：Q GK =gL Q +P=9.28x1.1+9.1=19.31KN/m3.2活载内力计算根据JTG D60-2015中第4.3.1-5条规定的车辆荷载布置形式，后轮重140kN，着地宽度b 1与长度a 1为b 1为平行于板跨方向：0.60m a 1为垂直于板跨方向：0.20m作用于桥面板上的区域为b 2=b 1+2h：0.96m a 2=a 1+2h：0.56m边梁外翼缘车辆荷载计算如图：3.2.1活载产生的单位板宽内力根据JTG 3362-2018中第4.2.5条的规定：当l c ≤ 2.50m 时，悬臂板垂直于其跨径方向的车轮荷载分部宽度可按下列规定计算：a c =（a 1+2h）+2l c =0.56+2x 0.48= 1.52m其中l c 为平行于悬臂板跨径车轮着地尺寸外缘，通过铺装层45°分布线的外边缘至腹板外边缘的距离，即：l c =0.48m ≤ 2.50m ，满足规范要求。

248桥面板的计算248.1主梁桥面板按单向板计算根据《公桥规》4.1.1条规定，因长边与短边之比为60/6.6=9.09>2故按单向板计算。

人行道及栏杆重量为 8.5kN/m.1、恒载及其内力的计算每延米板的恒载g：防水混凝土少：0.08 1 25 2.0kN /m沥青混凝土磨耗层g2：0.02 1 25 0.5kN / m将承托的面积平摊于桥面板上,则：t 30 30 60/660 32.7cm桥面板g3：0.327 1.0 25=8.仃5k N / m横载合计为：g g1 g2+g310.915kN /m（1）计算M og计算跨径：丨min （I o t,l o b）l o+t=6.2+0.327=6.527 l°+b=6.2+0.4=6.6 取l=6.527m1 21 2M ag glo 10.915 6.2252.45kN mg 8 8（2）计算Q支gl0=6.2m，作用于每米宽板条上的剪力为：1 1Q 支g=3gl°=3 10.915 6.2=33.84kN2、活载内力公路-II级车辆荷载后轮轴重P=140kN,由《桥规》查得，车辆荷载的后轮着地长度为0.20m,宽度为0.60m。

板上荷载分布为：心2+2H=0.2+2 0.1=0.4mb1=b2+2H=0.6+2 0.1=0.8m有效分布宽度计算：a=a1+L 3=0.4+6.527 , 3=2.58 1.4m （两后轮轴距）两后轮有效分布宽度发生重叠，应一起计算其有效分布宽度。

纵向2个车轮对于单向板跨中与支点的有效分布宽度分别为：ap+d 1. 3 0.4 1.4 6.527 3 3.98mS2l 3+d2l：3 d 2 6.527 3+1.4=5.75m所以：a=5.75a'=a1 +t=0.4+0.327=0.727m<1.4 m,说明支点处有效分布宽度并无重叠。

可得板的有效分布宽度图，在影响线上进行最不利情况的加载，利用结构力学计算得出简支单向板的内力。

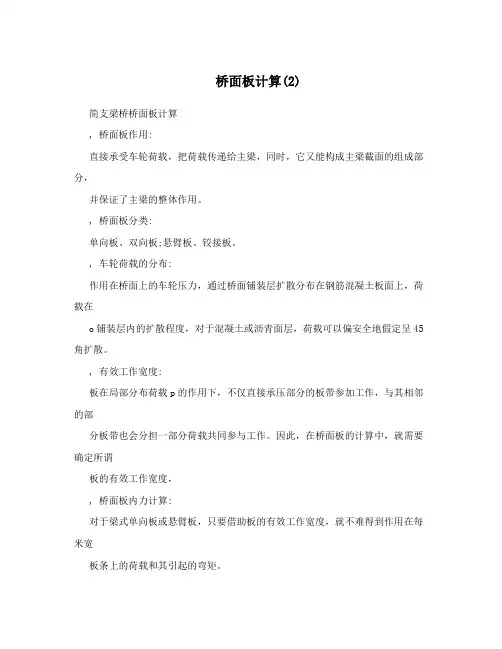

桥面板计算(2)简支梁桥桥面板计算, 桥面板作用:直接承受车轮荷载，把荷载传递给主梁，同时，它又能构成主梁截面的组成部分，并保证了主梁的整体作用。

, 桥面板分类:单向板、双向板;悬臂板、铰接板。

, 车轮荷载的分布:作用在桥面上的车轮压力，通过桥面铺装层扩散分布在钢筋混凝土板面上，荷载在o铺装层内的扩散程度，对于混凝土或沥青面层，荷载可以偏安全地假定呈45角扩散。

, 有效工作宽度:板在局部分布荷载p的作用下，不仅直接承压部分的板带参加工作，与其相邻的部分板带也会分担一部分荷载共同参与工作。

因此，在桥面板的计算中，就需要确定所谓板的有效工作宽度，, 桥面板内力计算:对于梁式单向板或悬臂板，只要借助板的有效工作宽度，就不难得到作用在每米宽板条上的荷载和其引起的弯矩。

对于双向板，除可按弹性理论进行分析外，在工程实践中常用简化的计算方法或现成的图表来计算。

桥面板的作用钢筋混凝土和预应力混凝土肋梁桥的桥面板(也称行车道板)，是直接承受车辆轮压的承重结构，在构造上它通常与主梁的梁肋和横隔梁(或横隔板)整体相连，这样既能将车辆活载传给主梁，又能构成主梁截面的组成部分，并保证了主梁的整体作用。

桥面板一般用钢筋混凝土制造，对于跨度较大的桥面板也可施加横向预应力，做成预应力混凝土板。

从结构形式上看，对于具有主梁和横隔梁的简单梁格系(图a)以及具有主梁、横梁和内纵梁的复杂梁格系(图b)，桥面板实际上都是周边支承的板。

桥面板的分类, 桥面板的受力特性:ll/laab 板的长边与短边之比值愈大，向跨度方向传递的荷载就愈少。

, 单向板:长宽比等于和大于2的周边支承板。

, 双向板:长宽比小于2的周边支承板。

, 悬臂板:l/l,2ab 的T形梁桥，翼缘板的端边为自由边。

, 铰接悬臂板:l/l,2ab 的T形梁桥，相邻翼缘板在端部互相做成铰接接缝的构造。

车轮荷载的分布作用在桥面上的车轮压力，通过桥面铺装层扩散分布在钢筋混凝土板面上，由于板的计算跨径相对于轮压的分布宽度来说不是相差很大，故计算时应较精确地将轮压作为分布荷载来处理，这样做既避免了较大的计算误差，并且能节约桥面板的材料用量。

第3章 桥梁纵向分孔及横截面尺寸拟定3.1桥梁纵向分孔3.1.1变截面连续梁桥构造特点连续孔数一般不超过5跨，多于3跨的连续梁桥，除边跨外，其中间各跨一般采用等跨布置，以方便悬臂施工。

多于两跨的连续梁桥，其边跨一般为中跨的0.6～0.8倍左右，当采用箱形截面，边孔跨径其至可减少至中孔的0.5～0.7倍。

有时为了满足城市桥梁或跨线桥的交通要求而需增大中跨跨径时，可将边跨跨径设计成仅为中跨的0.5倍以下，此时，端支点上将出现较大的负反力，故必需在该位置设置能抵抗拉力的支座或压重以消除负反力。

3.1.2本设纵向分孔计本设计纵向分孔设置为：（3×50）预应力混凝土简支T 梁+(56+2×86+56)变截面箱型连续梁+（3×40）预应力混凝土简支T 梁，全长550米。

变截面连续梁段：边跨56m 中跨86m,边跨为中跨的0.651倍符合要求。

3.2桥横截面尺寸拟定本设计横截面尺寸拟定如表3-1，示意图如图3-1。

表3-1 横截面拟定跨径布置(m) 结构 边中跨比 截面（cm ） 梁高（m ）形式 顶板厚 腹板厚 底板厚 根部 跨中 56+2×86+56连续梁0.651单箱单室3030→60 28→605.42.8高跨比梁宽(m) 悬臂厚度（cm ）梗腋形式（cm ×cm ）根部跨中顶底 根部 端部顶板与腹板 腹板与底板 1/15.92 1/30.714.0 8.06520120×3060×30图3-1 横截面尺寸拟定示意图(cm)图5-2 支点截面尺寸示意图3.3箱型截面尺寸的拟定依据拟定依据参考文献：《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG_D62-2004）。

3.3.1顶板、底板、悬臂板长度拟定箱梁顶板宽度一般接近桥面总宽度，本设计中顶板长度为14m。

顶板两侧悬臂板的长度对活载弯矩数值的影响不大，但恒载及人群荷载弯矩随悬臂长度几乎成平方关系增加，故悬臂板长度一般不大5m,当长度超过3m后，宜布置横向预应力束筋。

宁夏永宁黄河桥公路大桥桥面板计算书2013-11-14工程名称: 宁夏永宁黄河公路大桥施工图设计桥面板计算一、概况与基本数据1.1概况宁夏永宁黄河桥公路大桥宽度36.5 m。

桥面铺装采用10cm厚沥青混凝土，30cm桥面板，护栏采用钢防撞护栏。

1.2技术规范《公路工程技术标准》JTG B01－2003；《公路斜拉桥设计细则》JTG/T D65-01-2004；《公路桥涵设计通用规范》JTG D60-2004；《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。

1.3重要性系数结构重要性系数为1.1。

2．计算相关参数2.1 材料和荷载①主要材料混凝土：主梁采用C55高性能混凝土，弹性模量E=3.60x104MPa，容重γ=26.0KN/m3；HRB400普通钢筋：弹性模量E=2.0x105MPa，fsd=300MPa;桥面铺装：沥青混凝土容重γ=24.0KN/m3；铁砂混凝土容重：γ=35.0KN/m3②计算荷载恒载作用：结构自重；桥面铺装；护栏自重活载作用：公路-Ⅰ级二、主梁桥面板计算（箱梁内翼缘）跨中横隔板的间距是l a=6.0m，梁肋板间距为l b=16.4m，根据JTG D62-2004中4.1.1条的规定，l b/l a=16.4/6.0=2.73>2，故桥面板可按跨径为l a的单向板进行计算。

（尺寸如下图）2.1荷载标准值计算（1）横载内力计算（以纵向1m板条进行计算）①每延米板上的恒载g沥青混凝土面层g 1 : 0.1⨯1.0⨯24=2.4（kN/m ） 桥面板自重g 2 ：0.3⨯1.0⨯26=7.8（kN/m ）护栏自重g 3 ：3.74⨯6⨯2/6/5.87⨯1.0=1.28（kN/m ） 合计g :11.48（kN/m ） ②每延米板上的恒载内力先计算简支板的跨中和支点剪力，根据JTG D62-2004中4.1.2条，横隔板间的计算跨径按下列规定采用。
