CTCS列车运行控制系统ppt课件•CTCS列车运行控制系统概述•列车定位与追踪技术•列车运行控制策略与方法•车载设备与系统架构目录•地面设备与系统架构•CTCS列车运行控制系统应用前景与挑战01CTCS列车运行控制系统概述定义与发展历程定义发展历程自20世纪90年代起，中国开始研发列车运行控制系统，经历了多个阶段的发展，不断完善和提升系统性能。
系统组成及功能系统组成功能国内外应用现状国内应用现状国外应用现状02列车定位与追踪技术卫星导航定位技术卫星导航系统原理卫星导航在列车定位中的应用卫星导航定位技术的优缺点轨道电路定位技术轨道电路原理01轨道电路在列车定位中的应用02轨道电路定位技术的优缺点031 2 3传感器融合原理传感器融合在列车定位中的应用传感器融合定位技术的优缺点传感器融合定位技术列车追踪算法原理根据列车位置信息和运行状态，采用合适的算法对列车进行追踪和预测。
列车追踪算法的实现通过编程语言和计算机仿真技术，实现列车追踪算法的计算和模拟。
列车追踪算法的应用用于列车运行图编制、调度指挥、旅客信息服务等方面，提高铁路运输效率和安全性。
列车追踪算法及实现03020103列车运行控制策略与方法速度曲线规划速度跟踪控制曲线调整与优化030201列车追踪间隔控制通过调整前行列车与后行列车的追踪间隔时间，确保列车在区间内安全、有序运行。
车站间隔时间控制根据车站到发线运用和列车停站时间等因素，合理设置车站间隔时间，提高车站通过能力。
时间间隔的动态调整根据线路条件和列车运行状况，对时间间隔进行动态调整，以适应不同运行场景和需求。
节能优化控制策略牵引力优化制动力回收空调系统节能控制控制策略应用阐述在该高铁线路上应用的列车运行控制策略，包括基于速度曲线的控制、基于时间间隔的控制和节能优化控制等。
实施效果评估对该高铁线路应用上述控制策略后的实际效果进行评估，包括运行安全性、准点率、能耗降低等方面的指标。
线路概况设计速度、车站数量等。

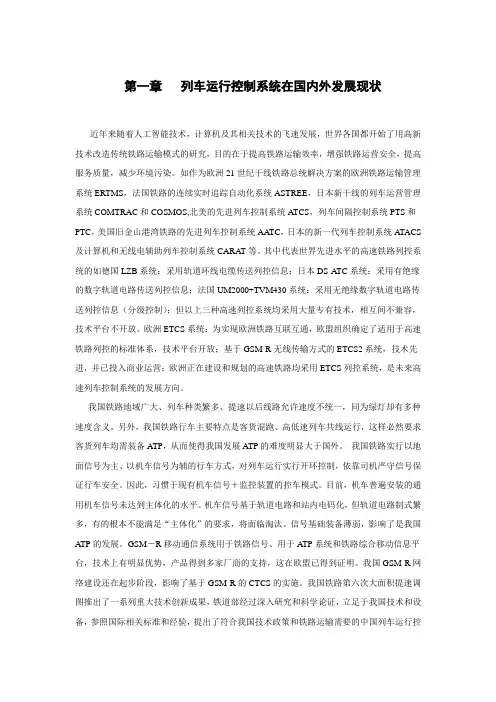

第一章列车运行控制系统在国内外发展现状近年来随着人工智能技术，计算机及其相关技术的飞速发展，世界各国都开始了用高新技术改造传统铁路运输模式的研究，目的在于提高铁路运输效率，增强铁路运营安全，提高服务质量，减少环境污染。
如作为欧洲21世纪干线铁路总统解决方案的欧洲铁路运输管理系统ERTMS，法国铁路的连续实时追踪自动化系统ASTREE，日本新干线的列车运营管理系统COMTRAC和COSMOS,北美的先进列车控制系统A TCS，列车间隔控制系统PTS和PTC，美国旧金山港湾铁路的先进列车控制系统AATC，日本的新一代列车控制系统ATACS 及计算机和无线电辅助列车控制系统CARA T等。
其中代表世界先进水平的高速铁路列控系统的如德国LZB系统：采用轨道环线电缆传送列控信息；日本DS-ATC系统：采用有绝缘的数字轨道电路传送列控信息；法国UM2000+TVM430系统：采用无绝缘数字轨道电路传送列控信息（分级控制）；但以上三种高速列控系统均采用大量专有技术，相互间不兼容，技术平台不开放。
欧洲ETCS系统：为实现欧洲铁路互联互通，欧盟组织确定了适用于高速铁路列控的标准体系，技术平台开放；基于GSM-R无线传输方式的ETCS2系统，技术先进，并已投入商业运营；欧洲正在建设和规划的高速铁路均采用ETCS列控系统，是未来高速列车控制系统的发展方向。
我国铁路地域广大、列车种类繁多、提速以后线路允许速度不统一，同为绿灯却有多种速度含义。
另外，我国铁路行车主要特点是客货混跑、高低速列车共线运行，这样必然要求客货列车均需装备ATP，从而使得我国发展ATP的难度明显大于国外。
我国铁路实行以地面信号为主、以机车信号为辅的行车方式，对列车运行实行开环控制，依靠司机严守信号保证行车安全。
因此，习惯于现有机车信号＋监控装置的控车模式。
目前，机车普遍安装的通用机车信号未达到主体化的水平。
机车信号基于轨道电路和站内电码化，但轨道电路制式繁多，有的根本不能满足“主体化”的要求，将面临淘汰。
CTCS-3级列控系统的分析与研究20100175 李洪赭摘要:CTCS一级列控系统是我国通过自主创新建成的具有自主知识产权的列车运行控制系统，凝结了我国铁道部、高校、科研院所和骨干企业群策群力的智慧结晶。
通过对国外列车控制系统发展现状及我国列控系统发展历程的介绍，阐述了我国CTCS一级列控系统研究的必要性及技术方向的选择;说明了我国CTCS一级列控系统的技术特点;同时还对CTCS一级列控系统结构及主要设备的功能作了简要介绍，并总结了系统研发的主要创新成果。
关键词:高速铁路;CTCS一级列控系统;控制模式CTCS一级列控系统是中国列车运行控制系统((Chinese Train Control System)简称CTCS)的重要组成部分，基于GSM-R无线通信实现车地信息双向传输，无线闭塞中心(RBC)生成行车许可，轨道电路实现列车占用检查，应答器实现列车定位，满足动车组运营速度350 km /h和最小追踪间隔3 min的要求，并具备CTCS-2级列控系统功能，满族200-250 km /h动车组跨线运行要求。
依托武广、郑西和广深港高速铁路的建设，铁道部成立了C3技术攻关组，组织开展CTCS 3级列控系统的攻关研究工作。
通过自主创新，经过两年多的努力，武广、郑西高速铁路己分别于2009年12月26日和2010年2月6日投入商业运营。
CTCS 3级列控系统的攻关工作在标准规范、车载和RBC等关键设备、CTCS 3级列控系统的测试验证、系统评估、GSM-R系统承载列控信息传输等方面取得了一大批创新成果，初步建成具有完全自主知识产权的CTCS一级列控系统技术标准体系和技术平台。
一、国外列控系统发展概况自1964年日本铁路新干线开始运营时速210 km高速列车以来，高速铁路的高安全、高可靠、高效率、高舒适等特点已引起世界铁路运输界的高度重视，德国、法国、意大利等发达国家也相继结合本国国情发展自己的高速铁路。

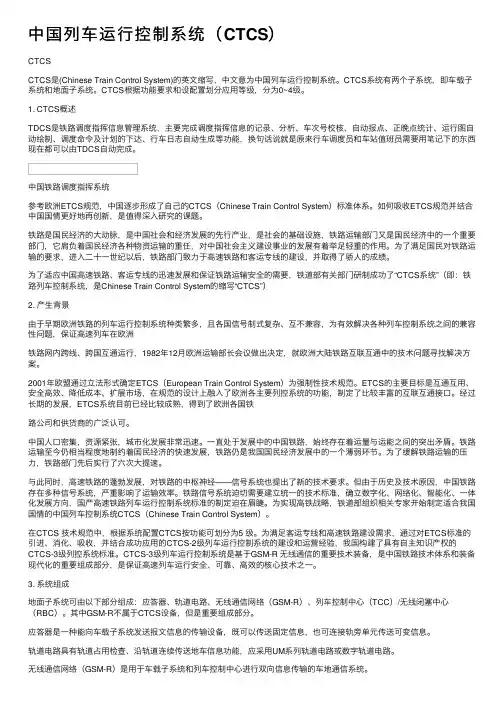

中国列车运⾏控制系统（CTCS）CTCSCTCS是(Chinese Train Control System)的英⽂缩写，中⽂意为中国列车运⾏控制系统。
CTCS系统有两个⼦系统，即车载⼦系统和地⾯⼦系统。
CTCS根据功能要求和设配置划分应⽤等级，分为0~4级。
1. CTCS概述TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、⾃动报点、正晚点统计、运⾏图⾃动绘制、调度命令及计划的下达、⾏车⽇志⾃动⽣成等功能，换句话说就是原来⾏车调度员和车站值班员需要⽤笔记下的东西现在都可以由TDCS⾃动完成。
中国铁路调度指挥系统参考欧洲ETCS规范，中国逐步形成了⾃⼰的CTCS（Chinese Train Control System）标准体系。
如何吸收ETCS规范并结合中国国情更好地再创新，是值得深⼊研究的课题。
铁路是国民经济的⼤动脉，是中国社会和经济发展的先⾏产业，是社会的基础设施，铁路运输部门⼜是国民经济中的⼀个重要部门，它肩负着国民经济各种物资运输的重任，对中国社会主义建设事业的发展有着举⾜轻重的作⽤。
为了满⾜国民对铁路运输的要求，进⼊⼆⼗⼀世纪以后，铁路部门致⼒于⾼速铁路和客运专线的建设，并取得了骄⼈的成绩。
为了适应中国⾼速铁路、客运专线的迅速发展和保证铁路运输安全的需要，铁道部有关部门研制成功了“CTCS系统”（即：铁路列车控制系统，是Chinese Train Control System的缩写“CTCS”）2. 产⽣背景由于早期欧洲铁路的列车运⾏控制系统种类繁多，且各国信号制式复杂、互不兼容，为有效解决各种列车控制系统之间的兼容性问题，保证⾼速列车在欧洲铁路⽹内跨线、跨国互通运⾏，1982年12⽉欧洲运输部长会议做出决定，就欧洲⼤陆铁路互联互通中的技术问题寻找解决⽅案。
2001年欧盟通过⽴法形式确定ETCS（European Train Control System）为强制性技术规范。
简述CTCS-3级列控系统及⼯作原理2019-10-29摘要：随着铁路的⾼速发展,结合中国,⼀种可以确保列车运⾏安全和提⾼运输效率的列车运⾏控制系统也应运⽽⽣。
它就是在CTCS-2级系统基础上,通过集成欧洲列车控制系统(ETCS)⽆线控车的关键技术构建的CTCS-3级列车控制系统。
CTCS-3级列控系统是保证列车安全运⾏的信号系统，CTCS-3级列控系统通过GSM-R⽆线通信实现车-地信息双向传输，为配备CTCS-3级车载设备的列车提供实时的运⾏许可、线路信息，车载设备根据动车组参数⾃动⽣成连续控制模式速度曲线，保证列车安全运⾏的控制系统，适⽤于300-350km/h客运专线，是我国⽬前使⽤等级最⾼的列车运⾏控制系统。
本⽂主要对CTCS-3级列控系统的构成及基本原理、CTCS-3级与CTCS-2级列控系统的区别两⽅⾯进⾏了阐述。
关键词：CTCS-3级列控系统⼯作原理中图分类号：C35⽂献标识码： A⼀、列控系统概念及中国列车运⾏控制系统（CTCS）发展现状1、列控系统的概念列控系统是确保列车运⾏安全的信号系统。
利⽤地⾯提供的线路信息、前车(⽬标)距离和进路状态，列控车载设备根据动车组参数⾃动⽣成列车允许速度控制模式曲线，并实时与列车运⾏速度进⾏⽐较，列车超速后及时进⾏控制，保证列车运⾏安全的监控系统。
2、中国列车运⾏控制系统发展现状中国列车运⾏控制系统（CTCS）作为保证列车安全运⾏的监控设备，⽬前共分为五个等级（CTCS-0、CTCS-1、CTCS-2、CTCS-3、CTCS-4级）。
(1)CTCS-0/1级列控系统：既有线现状。
(2)CTCS-2级列控系统：既有提速⼲线CTCS-2级区段及时速250公⾥客运专线。
(3)CTCS-3级列控系统：是在CTCS-2级列控系统的基础上开发出来的列车运⾏控制系统，符合我国⾼速铁路的发展需求，是我国⽬前安全级别最⾼、技术设备最先进、运⽤于时速300公⾥以上⾼速铁路的列车运⾏控制系统。
ctcs-3列控系统工作原理CTCS-3列控系统是一种用于铁路列车运行控制和监控的先进系统。
它的工作原理基于现代信息和通信技术，通过集成多种传感器、计算机和通信设备，实现对列车运行状态的实时监测和控制。
本文将从系统结构、工作流程和功能特点等方面介绍CTCS-3列控系统的工作原理。
一、系统结构CTCS-3列控系统由列车设备、轨道设备、数据传输设备和控制中心组成。
其中，列车设备包括车载控制设备和车载显示设备，用于接收和执行控制命令，并向驾驶员提供运行信息；轨道设备包括轨道电路和信号设备，用于检测列车位置和发送控制命令；数据传输设备负责在列车和控制中心之间传输信息；控制中心是整个系统的核心，用于监控列车运行状态、制定运行计划和发送控制命令。
二、工作流程CTCS-3列控系统的工作流程可以分为数据采集、信息处理和命令下达三个阶段。
首先是数据采集阶段。
列车设备通过传感器采集列车位置、速度、加速度等运行参数，并将这些数据传输给控制中心。
轨道设备通过轨道电路检测列车位置，并将信号传输给控制中心。
其次是信息处理阶段。
控制中心对接收到的数据进行处理和分析，得出列车的运行状态和安全性评估结果。
同时，它还根据运行计划和列车当前位置，制定控制策略和运行命令。
最后是命令下达阶段。
控制中心将制定的运行命令通过数据传输设备发送给列车设备和轨道设备。
列车设备接收到命令后，执行相应的操作，比如改变牵引力、制动力和速度等。
轨道设备接收到命令后，发送相应的信号给列车，指示列车的运行状态。
三、功能特点CTCS-3列控系统具有以下功能特点：1. 实时监测：通过传感器和轨道电路，系统能够实时监测列车的位置、速度和加速度等关键参数，及时反馈给控制中心，确保列车的运行安全。
2. 自动控制：系统能够根据列车运行状态和控制策略，自动调整列车的运行速度和制动力，实现列车的自动控制，减少人为操作的风险。
3. 故障检测：系统能够检测列车设备和轨道设备的故障，并及时报警，以便进行维修和处理，保证系统的可靠性和稳定性。
