第四章动车组牵引传动系统

主妥压务1 四象辰E半冋电压1 珏 1第一节动车组牵引传动方式CRH2C 型动车组采用交流传动系统，动车组由受电弓从接触网获得AC25kV/50Hz 电源，通过牵引变压器、牵引变流器向牵引电机提供电压频率均可调节的三相交流电源（如图4-1所示）。

受电弓牵引变淪器oO图4-1牵引传动系统简图一、牵引工况：受电弓将接触网AC25kV 单相工频交流电，经过相关的高压电气设备传输给牵引变压器，牵引变压器降压输出1500V 单相交流电供给牵引变流器， 脉冲整流器将单相交流电变换成直流电，经中间直流电路将 DC2600~3000V 的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源（电压：0~2300V ;频率：0〜220Hz ）驱动牵引电机，牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行（如图4-2所示）。

第四章牵引传动系统卒引电机逆賁器逆变器X4羣引电机辜弓I 变压器覺总弓牵引主婪牵引电机牽引系统芙菜链网恻变洼控制»图4-2牵引工况传动简图二、再生制动：一方面，通过控制牵引逆变器使牵引电机处于发电状态，牵引逆变器工作于 整流状态，牵引电机发出的三相交流电被整定为直流电并对中间直流环节进行充电， 使中间直流环节电压上升；另一方面，脉冲整流器工作于逆变状态，中间直流回路直流电源被逆变为单相交流电，该交流电通过真空断路器、受电弓等高压设备反馈给接触网，从而实现能量再生（如图4-3所示）。

图4-3再生制动工况传动简图三、牵引电机采用三相鼠笼式牵引电机，其轴端设置速度传感器，实时检测电机转速（转子频率），对牵引和制动进行实时控制。

M1车和M2车传动系统独立控制，某动车故障时，故障动车将被隔离，无故障动车可以继续为列车提供动力； 当某个基本单元故障时，可通过VCE 切除故障单元，而不会影响其它单元工作。

图4-4为牵引系统主电路原理图。

再 生珂刘殳.■山壮7器电机测些沆挖制»。

动车组牵引传动系统设计摘要本文简述了我国动车组牵引传动系统的特点及发展现状，阐述了动车传动系统的设计思路，并讲解了动车组牵引传动系统分析仿真模型理论知识。

论述了动车组牵引传动系统设计中包括传动系统功率的分析，牵引功率、黏着牵引力、启动加速度、平均加速度、列车运行最高速度等进行列车牵引特性的设计。

通过动车组牵引传动系统的设计过程分析得到了设计过程中的规律讨论了在设计过程中遇到的问题，总结了设计时应注意的问题。

关键词：牵引传动系统、分析仿真模型，牵引功率，黏着牵引力，启动加速度第一章 CRH3型动车组的牵引传动系统的简介1.1 CRH3型动车组的牵引传动系统的简介CRH3型动车组为8辆编组的动力分散交流传动电动车组，4动4拖，其中相邻的两辆动车为一个基本动力单元，每个动力单元具有独立的牵引传动系统，如图l所示，主要由1台主变压器、2台牵引变流器和8台牵引电机等组成。

牵引变压器原边额定电压为单相交流25 kV／50 Hz，副边为l 550 V／50 Hz。

牵引变流器输入侧为四象限脉冲整流器(4QC)，2个4QC并联为一个共同的DC连接供电，中间电容区部分存储能量，输出平滑的直流电压。

输出端为一个PWM逆变器，将DC连接电压转换成牵引系统所要求的变压变频i相电源驱动4个并联的异步牵引电机。

本研究采用DTC系统来控制逆变和电机驱动部分，并对整个牵引传动系统进行建模研究。

1.2 CRH3型动车组的牵引传动系统的特点CRH3型动车组在不同的速度时刻根据牵引／制动曲线输出所需的牵引力，使动车组顺利完成牵引或制动过程。

牵引工况时，牵引力和速度的数学关系为：再生制动时，制动力和速度的数学关系为：1.3.我国机车电传动技术的发展与现状1 交-直传动技术的发展1958年底，我国试制出第1台干线电力机车，即6Y1型电力机车。

6Y1型电力机车是以前苏联H60型干线交直流传动电力机车为样板，按照中国铁路规范进行研制的。

由于当时大功率电力电子器件尚未成熟，可用的整流器件是引燃管。

浅析动车组牵引传动系统摘要：随着近年来我国科学技术的不断发展与进步，我国的轨道交通行业也进一步取得了新的长足发展。

特别是近年来的高铁动车组，通过不断的改造和技术创新，无论是从车体结构的基本稳定和现代化程度，还是系统的优化和完善程度，都已经达到了一个很高的现代化水平，最重要的一点就是高铁动车组的可靠性和时速控制取得了新的技术突破。

列车牵引传动系统的可靠性是能够保证高铁动车组高速平稳正常运转的重要技术前提，是高铁动车组最重要的系统之一。

基于此，本文以中国复兴号高速动车组为例，首先详细的介绍了列车牵引传动系统中控制电路基本的工作原理；随后再仔细的分析一下列车牵引传动系统。

因此，本文仅供其他技术相关的人士就此进行的交流与操作参考。

关键词：动车组；牵引传动系统；复兴号引言：为了有效保证复兴号高速动车组能够稳定、高速、安全的运行，必须要充分采用先进成熟的高速牵引传动系统和合理的高速牵引传动的传动方式和策略。

但是由于目前我国对高性能的牵引传动系统的研发和生产能力相对比较不足，许多产品以及关键的零部件仍然必需从国外直接进口，重要的技术仍然要依赖国外的技术支持。

因此，有必要设计和开发一系列具有完全的自主知识产权的新型高性能高速复兴号动车组。

本文以新型复兴号动车组为实际实例，简单的向大家介绍一下高速牵引传动系统及其基本的工作原理。

一、牵引传动系统中电路基本工作原理复兴号电力动车组的牵引交流传动系统主要由牵引变压器、四象限电源脉冲整流器、中间直流电控制环节、牵引逆变器和异步变频电动机等部分组成。

系统的能量回馈电流如图1所示。

在列车牵引时，受电弓通过接触网AC25kV交流电流输送至牵引变压器，经降压后输出单相交流1500V，作为牵引变流器的电源输入。

牵引变流器利用其脉冲整流器把单相交流电整流成直流电，然后用中间直流电控制环节的电作为驱动牵引逆变器的单相输入，逆变器单相输出的电压在0至2300V后，0至220Hz变频整流器控制三相交流异步电动机的供电；在再生制动的条件下，电动机通常处于发电机再生制动状态。

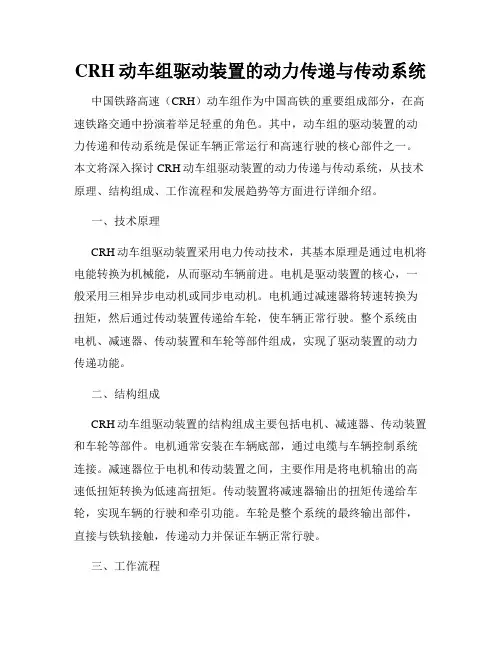

CRH动车组驱动装置的动力传递与传动系统中国铁路高速（CRH）动车组作为中国高铁的重要组成部分，在高速铁路交通中扮演着举足轻重的角色。

其中，动车组的驱动装置的动力传递和传动系统是保证车辆正常运行和高速行驶的核心部件之一。

本文将深入探讨CRH动车组驱动装置的动力传递与传动系统，从技术原理、结构组成、工作流程和发展趋势等方面进行详细介绍。

一、技术原理CRH动车组驱动装置采用电力传动技术，其基本原理是通过电机将电能转换为机械能，从而驱动车辆前进。

电机是驱动装置的核心，一般采用三相异步电动机或同步电动机。

电机通过减速器将转速转换为扭矩，然后通过传动装置传递给车轮，使车辆正常行驶。

整个系统由电机、减速器、传动装置和车轮等部件组成，实现了驱动装置的动力传递功能。

二、结构组成CRH动车组驱动装置的结构组成主要包括电机、减速器、传动装置和车轮等部件。

电机通常安装在车辆底部，通过电缆与车辆控制系统连接。

减速器位于电机和传动装置之间，主要作用是将电机输出的高速低扭矩转换为低速高扭矩。

传动装置将减速器输出的扭矩传递给车轮，实现车辆的行驶和牵引功能。

车轮是整个系统的最终输出部件，直接与铁轨接触，传递动力并保证车辆正常行驶。

三、工作流程CRH动车组驱动装置的工作流程可以分为启动、加速、恒速和制动减速四个阶段。

首先，电机接收车辆控制系统的指令，开始转动；随着电机转速的增加，减速器将高速低扭矩转换为低速高扭矩，推动传动装置工作；传动装置将扭矩传递给车轮，车辆开始加速；当车辆达到设定速度后，电机保持恒速输出，传动装置传递稳定扭矩以保持车辆恒速行驶；最后，当减速制动指令下达时，电机减速输出，传动装置减小传递扭矩，车辆减速制动并停车。

四、发展趋势随着科技水平的不断提高和CRH动车组的技术革新，驱动装置的动力传递与传动系统也在不断发展。

未来，随着新能源技术的应用和高速列车的需求，动车组驱动装置可能会向更高效、更智能、更节能的方向发展。

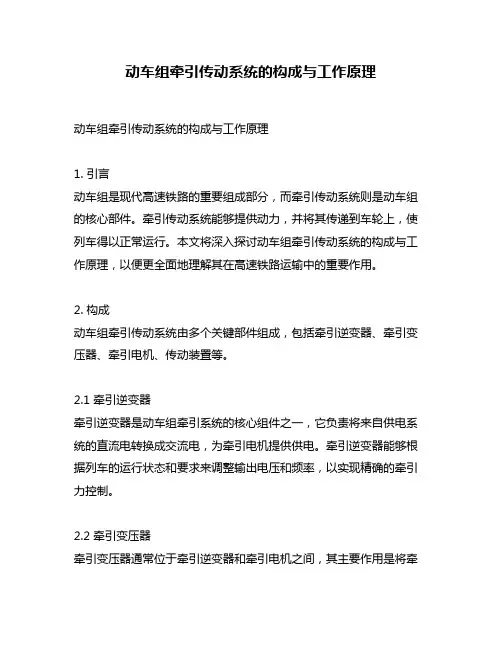

动车组牵引传动系统的构成与工作原理动车组牵引传动系统的构成与工作原理1. 引言动车组是现代高速铁路的重要组成部分，而牵引传动系统则是动车组的核心部件。

牵引传动系统能够提供动力，并将其传递到车轮上，使列车得以正常运行。

本文将深入探讨动车组牵引传动系统的构成与工作原理，以便更全面地理解其在高速铁路运输中的重要作用。

2. 构成动车组牵引传动系统由多个关键部件组成，包括牵引逆变器、牵引变压器、牵引电机、传动装置等。

2.1 牵引逆变器牵引逆变器是动车组牵引系统的核心组件之一，它负责将来自供电系统的直流电转换成交流电，为牵引电机提供供电。

牵引逆变器能够根据列车的运行状态和要求来调整输出电压和频率，以实现精确的牵引力控制。

2.2 牵引变压器牵引变压器通常位于牵引逆变器和牵引电机之间，其主要作用是将牵引逆变器输出的交流电转换成适合牵引电机使用的电压。

通过牵引变压器的变换，牵引电机可以得到稳定和可控的电压供应，从而实现牵引力的精确控制。

2.3 牵引电机牵引电机是动车组牵引传动系统的关键部件，负责将电能转换为机械能，驱动车轮的转动。

牵引电机通常采用交流电机，其结构紧凑、效率高，并具有良好的低速和高速特性。

牵引电机的输出扭矩和转速能够根据车速和牵引力需求进行精确的调节。

2.4 传动装置传动装置是将牵引电机的转动传递到车轮上的重要组件，其主要有轴、轴承、减速器等部件组成。

传动装置的设计旨在减小能量损失和噪音产生，并提高动车组的牵引性能和行驶平稳性。

3. 工作原理动车组牵引传动系统的工作原理可以简单地概括为：通过供电系统向牵引逆变器提供直流电源，牵引逆变器将直流电转换成交流电，输出给牵引变压器；牵引变压器将交流电转换成适合牵引电机使用的电压；牵引电机将电能转换为机械能，并通过传动装置将转动传递到车轮上，从而推动列车运行。

具体来说，牵引逆变器能够根据列车的速度以及牵引力需求对输出电压和频率进行调节。

在加速过程中，牵引逆变器提供较高的电压和频率，以提供足够的牵引力；而在减速和制动过程中，牵引逆变器通过降低电压和频率来控制牵引力的减小。

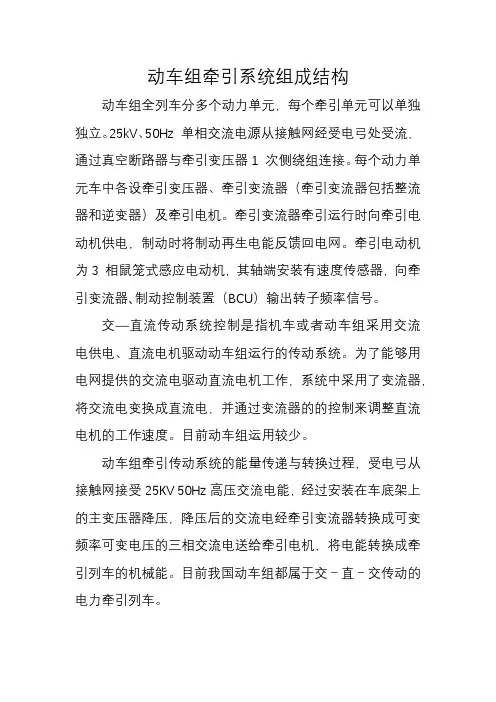

动车组牵引系统组成结构
动车组全列车分多个动力单元，每个牵引单元可以单独独立。

25kV、50Hz 单相交流电源从接触网经受电弓处受流，通过真空断路器与牵引变压器1 次侧绕组连接。

每个动力单元车中各设牵引变压器、牵引变流器 牵引变流器包括整流器和逆变器）及牵引电机。

牵引变流器牵引运行时向牵引电动机供电，制动时将制动再生电能反馈回电网。

牵引电动机为3 相鼠笼式感应电动机，其轴端安装有速度传感器，向牵引变流器､制动控制装置 BCU）输出转子频率信号。

交—直流传动系统控制是指机车或者动车组采用交流电供电、直流电机驱动动车组运行的传动系统。

为了能够用电网提供的交流电驱动直流电机工作，系统中采用了变流器，将交流电变换成直流电，并通过变流器的的控制来调整直流电机的工作速度。

目前动车组运用较少。

动车组牵引传动系统的能量传递与转换过程，受电弓从接触网接受25KV 50Hz高压交流电能，经过安装在车底架上的主变压器降压，降压后的交流电经牵引变流器转换成可变频率可变电压的三相交流电送给牵引电机，将电能转换成牵引列车的机械能。

目前我国动车组都属于交－直－交传动的电力牵引列车。

CHR2型动车组牵引传动系统工作原理及控制CRH 2型动车组牵引传动系统设备配置及工作原理概论牵引传动系统是CRH 2型高速动车组的动力来源。

整个系统动力均匀分布于整列动车组的四个基本单元之中，形成为了一个完整的组合的动力源。

巨有牵引功率大、启动平稳、快速快捷、有效抑制空转和滑行保护到位等特性，并与多个系统连锁控制，实现运行平稳，多级调速和准确停车。

一、牵引传动系统的组成CRH2型高速动车组以四动四托为编组，其中2，3，6，7号车为动车，1，4，5，8号车是拖车，配备两个牵引系统，首尾两车各设有司机室可双向行驶。

正常情况下两个牵引系统均工作，当某一系统发生故障时可自动切断故障源继续行驶。

CRH2型高速动车组采用动力分散交流传动模式，主要有受电弓，牵引变压器，脉冲整流器，中间环节，牵引变流器，牵引电动机，齿轮传动等组成。

技 师 参评论文二、牵引传动系统的主要设备配置2.1：车顶设备配置各车辆间的主电路均采用高压电缆和高压电缆连接器连接。

高压电缆连接器分为直线型，5度倾斜型，T型等几种，通过这些高压电缆连接器接通高压电缆。

供电设备配置在4，6号车前部车顶，主要有受电弓和接地保护开关等。

2.2：车底设备配置动车组牵引传动系统车底设备主要有网侧高压电气设备，牵引变压器，牵引变流器，牵引电动机等设备组成。

全列共计2台牵引变压器，4台牵引变流器，16台牵引电动机。

牵引变压器位于2，6号车底，牵引变流器和牵引电动机皆配置在2，3，6，7号车底。

三、动车组牵引传动系统主要设备3.1：受电弓动车组受电弓是从接触网获得电能的主要设备，也是动车组主电路的高压设备之一。

受电弓主要通过列车运行时压缩空气进入升弓装置气囊升起受电弓，使受电弓滑板与接触线接触而获电；绛弓时排出气囊内压缩空气使受电弓落下。

3.2：接地保护开关受电弓和接地保护开关安装在同一车辆上。

接地保护开关通过把特高压电源接地，防止对车体施加特高电压。

当主电路发生电流异常或者接触网电压异常等事故时，强制性地操作保护接地开关，把接触网接地，使接地电流流向接触网，变电站供电系统中的隔离开关跳闸，接触网处于无电压状态，以保护动车组不受损坏。

动车组牵引传动系统的组成动车组牵引传动系统的组成一、引言随着我国铁路运输的不断发展，高速铁路已经成为了我国铁路运输的重要组成部分。

而在高速铁路中，动车组作为一种新型的列车形式，具有运行速度快、安全性高、舒适性好等优点。

而动车组牵引传动系统则是其重要的组成部分之一。

本文将从以下几个方面来详细介绍动车组牵引传动系统的组成。

二、牵引电机牵引电机是动车组牵引传动系统中最为重要的部件之一。

它是将电能转化为机械能，通过驱动轮对来实现列车运行的关键设备。

目前，我国主要采用三相异步电机作为牵引电机，其特点是结构简单、可靠性高、效率较高等。

三、变速器变速器是指用于调节牵引电机输出转矩和转速以适应列车不同工况下运行需求的装置。

在实际应用中，变速器主要分为两种类型：机械式变速器和电子式变速器。

其中，机械式变速器采用齿轮传动原理进行调节，具有结构简单、可靠性高等优点；而电子式变速器则采用电子控制技术进行调节，其优点是能够实现更精确的调节和更高的效率。

四、传动装置传动装置是指将牵引电机输出的转矩和转速通过轴承、齿轮等部件传递给驱动轮对的装置。

在实际应用中，常见的传动装置有两种：一种是直接连接式传动，即将牵引电机与驱动轮对通过一个联轴器直接连接；另一种是间接连接式传动，即将牵引电机与驱动轮对之间通过减速器等部件进行间接连接。

五、控制系统控制系统是指用于控制和调节牵引传动系统运行状态的设备。

在实际应用中，控制系统主要分为两类：一类是自动控制系统，即由列车自身设备根据预设程序进行自主控制；另一类是人工控制系统，即由司机根据列车运行情况进行手动操作。

六、总结综上所述，动车组牵引传动系统的组成包括了牵引电机、变速器、传动装置以及控制系统等多个部分。

这些部件的协同作用，使得动车组能够实现快速、平稳、安全的运行，为我国铁路运输事业的发展做出了重要贡献。
