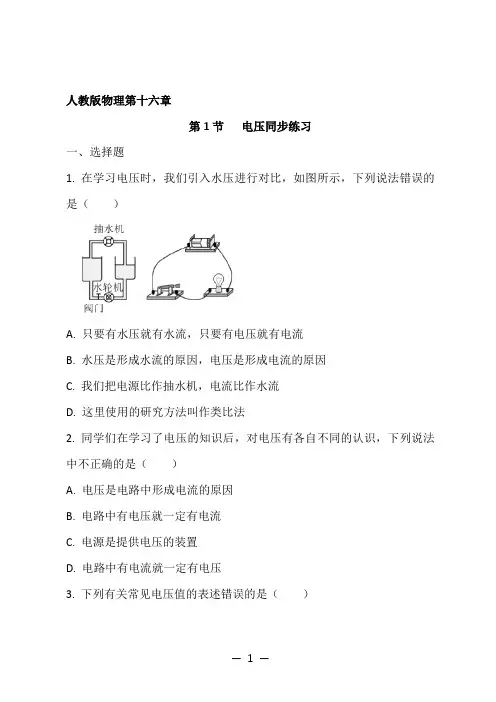

第十六章 第1节 电压(基础练)

第十六章电压电阻第1节《电压》同步测试题一、选择题1．下列关于电压的描述中正确的是（）A.电路中只要有电压，就有电流产生B.电路中只要有电流存在，就一定有电压C电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D.以上几种说法均不正确答案：B解析：电流的形成是由于电荷的定向移动，电压是形成电流的原因。

没有电压一定没有电流，有电流就一定有电压。

电路中要有持续电流需要有两个条件，一是有电源（电压），另一个条件是电路要是通路，如果仅有电压，电路不是通路，仍不会形成电流。

所以有电压，电路中不一定有电流。

2．在某次电学实验中，不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，步骤如下：①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15V上述步骤中正确的是（）A.③②①B.①②⑤C.③④②D.无法测量答案：C解析：本题考查了电压表的使用，利用电压表测电池的电压。

一节干电池的电压约1.5V，在测量时电压表应选择0〜3V的量程，在测量电池两端电压时，只要把电压表直接接在电源两端即可，把电压表的正接线柱与电池的正极相连。

3．下列说法中正确的是（）A.电流表与电压表都可以直接与电源相接B.电流表在电路中相当于用电器，可以单独接到电源两端C.利用电压的大量程和小量程均可以准确测出一节干电池的电压D.电压表可以与电源直接相接，而电流表不能答案：D解析：电流表在电路中相当于导线，如果不经用电器直接接在电源两端，电路中电流会很大，超过电流表的量程，烧坏电流表。

电压表在电路中相当于断路，如果直接接在电源两端，测量的是电源两端的电压。

要选择合适的量程测量电压，当待测电压小于3V时，应选择小量程，这样测量更准确。

如果无法估测待测电压时，可以先采用大量程“试触”，如果小于3V,则要换小量程。

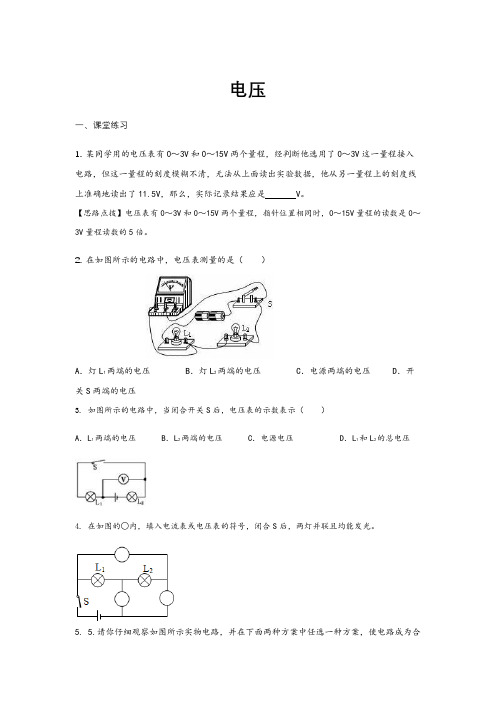

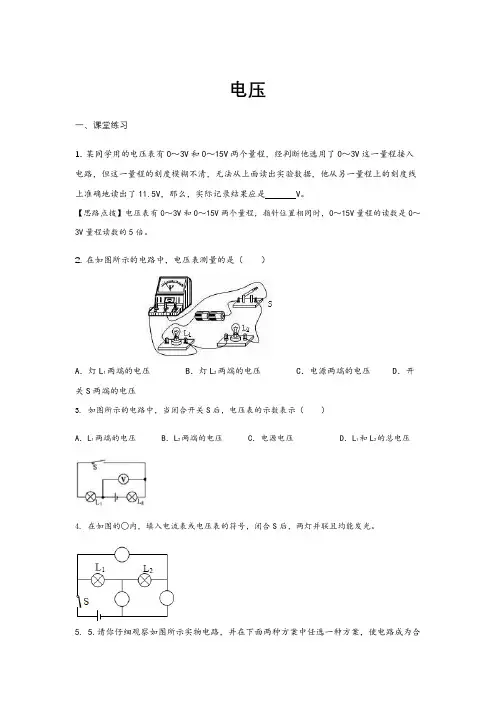

电压一、课堂练习1.某同学用的电压表有0～3V和0～15V两个量程，经判断他选用了0～3V这一量程接入电路，但这一量程的刻度模糊不清，无法从上面读出实验数据，他从另一量程上的刻度线上准确地读出了11.5V，那么，实际记录结果应是 V。

【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V量程的读数是0～3V量程读数的5倍。

2.在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压 B．灯L2两端的电压 C．电源两端的电压 D．开关S两端的电压3.如图所示的电路中，当闭合开关S后，电压表的示数表示（）A．L1两端的电压 B．L2两端的电压 C．电源电压 D．L1和L2的总电压4.在如图的○内，填入电流表或电压表的符号，闭合S后，两灯并联且均能发光。

5. 5.请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路。

（1）在图中只加一根导线，使两个灯泡并联。

（2）在图中只改动一根导线的一端，使两个小灯泡串联。

要求：在被改动的导线上画“×”，然后画出改动的导线。

6.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（）A．电流表的示数减小，电压表的示数增大 B．电流表的示数增大，电压表的示数不变C．电流表的示数增大，电压表的示数减小 D．电流表的示数不变，电压表的示数不变7.在“探究串联电路电压特点”的实验中：（1）请在右边的虚线框中画出与左图对应的电路图，并在电路图中标上L1、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_________V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____________。

8.如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来，接到可调直流电源两端。

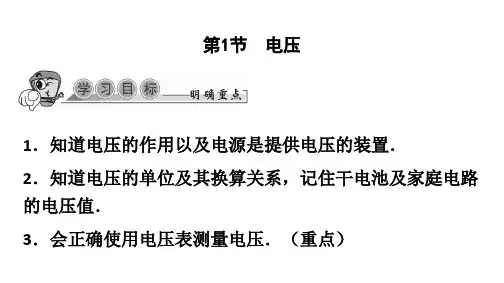

第十六章电压电阻第一节电压1.电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。

2.电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于断路。

电压表的示数：量程使用接线柱* 大格代表值小格代表值0～3V “-”和“3”1V 0.1V0～15V “-”和“15”5V 0.5V在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。

正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

⑤使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；②并联电池组的电压跟每节电池的电压相等。

第1节电压1. 下列各种说法中错误的是( )A. 教室内的电压为220VB. 0.6kV=60000 mVC. 一节干电池的电压一般是2VD.不高于36V的电压是安全电压2. 下列有关电压的说法中,正确的是()A. 某电路中有电流,它的两端不一定有电压B. 某电路两端有电压,电路中一定有电流C. 电压是使自由电荷发生定向移动形成电流的原因D. 电源是提供电压的装置,不同的电源提供的电压都是一样的3. 比较电流表和电压表的使用方法,下列说法错误的是( )A. 接入电路前要估计测量值的范围,来选定量程B. 接入电路时都要使电流从正接线柱流入,从负接线柱流出C. 接入电路时都严禁将表的两个接线柱直接接到电源的两极上D. 使用前都要检查指针是否对准零刻度线4. 某同学连了如图所示的电路,其后果是()A. 电压表和电流表都可能烧坏B. 电压表不会烧坏C. 电压表可能烧坏,电流表不会烧坏D. 两表都不会烧坏5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是()A B C D6. 如图所示,能正确地测出小灯泡L两端电压的电路是( )1A. B. C. D.7. 如图所示,闭合开关S,则下列说法正确的是( )A. 电压表测L两端电压1和电源的电压B. 电压表测L1C. 电压表测L两端电压2D. 电压表测电源电压8. 如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A. a、b都是电流表B. a、b都是电压表C. a是电流表,b是电压表D. a是电压表,b是电流表9. 为了保护电压表免受损坏,在不能充分估测电压大小的情况下,要用试触的方法选择电压表的量程,在试触过程中,下列哪种做法是正确的( )A. 先试触电压表的“3”“15”接线柱B. 先试触电压表的“-”“3”接线柱C. 先试触电压表的“-”“15'接线柱D. 以上说法均可10. 在实验室,小璐同学发现一个电压表有两个量程,大量程是0~9V,小量程模糊不清。

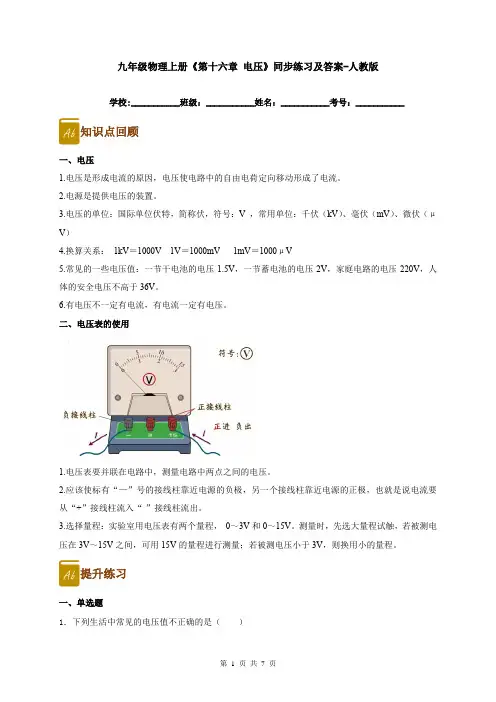

九年级物理上册《第十六章电压》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、电压1.电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。

2.电源是提供电压的装置。

3.电压的单位：国际单位伏特，简称伏，符号：V ，常用单位：千伏（kV）、毫伏（mV）、微伏（μV）4.换算关系：1kV＝1000V1V＝1000mV1mV＝1000μV5.常见的一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V，人体的安全电压不高于36V。

6.有电压不一定有电流，有电流一定有电压。

二、电压表的使用1.电压表要并联在电路中，测量电路中两点之间的电压。

2.应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“-”接线柱流出。

3.选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。

提升练习一、单选题1．下列生活中常见的电压值不正确的是（）A．一节新干电池的电压为1.5VB．手机电池的电压约为3.7VC．家庭照明电路的电压为36VD．闪电时云层间电压可达106V2．关于电流表和电压表的使用，下列说法不正确的是（）A．电流表不能直接连接到电源两极B．应先使用小量程进行“试触”C．使用前应检查指针是否对准零刻度线D．电压表使用时应与待测用电器并联3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．橙子是用电器B．电压表能提供电压C．水果电池的电压为0.6V D．铁片是水果电池的正极4．关于电流表和电压表的使用方法，下列说法正确的是（）A．一般先用较小量程进行快速试触B．如图中所选量程的分度值是 0.1 VC．电流表必须和被测的用电器并联D．都要让电流从“-”接线柱流进电表5．将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

九年级全一册第十六章第1节电压一、简答题1．小灯泡发光时，电路中一定有电流通过，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？二、填空题2．对人体安全的电压是V；一节干电池的电压是V，等于mV；我国家庭电路的电压是V，等于kV．3．是电路中形成电流的原因，而是提供电压的装置。

4．如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池的（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间（选填“有”或“没有”）电压。

5．改革开放以来，我国科技创新捷报频传。

华为麒麟9905G芯片是华为有自主知识产权的芯片，该芯片采用7nm工艺制造。

华为手机拥有反向无线充电的技术，如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。

此时，华为手机相当于电路中的，另一架手机相当于电路中的。

手机使用的锂电池电压是3.7V＝mV。

6．如图为宾馆房间取电房卡。

将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的，电灯正常工作时，其两端的电压为V。

7．如图所示，在科技馆里有一个静电发生器，给金属球通高压静电，人站在绝缘的凳子上，用手触碰金属球，人的头发由于带同种电荷相互，很多根头发都竖了起来，即使电压达到144.7kV，人体也安然无恙，因为电荷附着在人体上，不会流动。

说明有电压（选填“不一定”或“一定“）有电流，因为电路处于（“通路”或“断路“）状态。

三、综合题8．如图，电压表已与被测电阻并联。

如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。

四、填空题9．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，用电压表测量电压，如图所示，锌片是水果电池的极，该水果电池的电压是V。

10．在“探究并联电路电压特点”的实验中，必须要将电压表在电路中，电压表的“+”接线柱必须连在电路中靠近电源极的一端，被测电压不能超过它的。

第十六章第1节电压【基础知识归纳】一、电压1. 电源：电源是提供电压的装置。

2. 作用：电压是使电路中形成电流的原因，电压用字母U表示。

3. 单位：国际单位：伏特，简称伏，用字母V表示。

常用单位：千伏（kV）、毫伏（mV）。

换算关系：1kV＝1000V；1V＝1000mV。

4. 身边的电压值：干电池的电压：1.5V 铅蓄电池的电压：2V 家庭照明电路的电压：220V二、电压表1. 认识电压表电路两端的电压可用电压表测量，如图所示的是实验室中常用的双量程电压表。

电压表盘上有两排示数，分别是0～3 V和0～15V。

有三个接线柱，分别是“－”“3”和“15”。

“－”表示负接线柱，“3”和“15”两个接线柱就是“＋”接线柱（注意不是“＋”极和“－”极），且使用“3”和“－”两个接线柱时，它的量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______；使用“15”和“－”两个接线柱时，量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______。

2. 电压表的读数方法（1）分清所选电压表的量程，知道指针满刻度所表示的电压值；如：0～3 V或0～15 V。

（2）确定每一大格分成几小格，每一小格表示的电压值（即分度值，如：0.1 V或0.5 V）。

（3）看指针向右总共偏转了多少个小格，判断指针位置所示的电压值，读出电压的多少。

3. 电压表使用的注意事项①使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。

②电压表必须并联在待测电路的两端，应使电流从电压表标有“3”或“15”的接线柱流入，从标有“－”的接线柱流出。

③被测电压的大小不能超过电压表的量程，一般先试用大量程，如电压表的示数在小量程范围内，则改用小量程。

【典例精析】例题1 小明用3 V和15 V两个量程的电压表测电压时，电压表的“＋”接线柱已接入电路，在用15 V量程试触时，指针位置如图所示，则下一步的操作应该是（）A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入c接线柱，闭合开关后读数D. 断开开关，接入b接线柱，闭合开关后读数解析：由试触电压表的指针偏转情况可知，应该选择0～15 V量程，在接线时，要断电操作，所以要先断开开关，然后将c接线柱（标着“15”的接线柱）接入电路，闭合开关后再读数，所以C的操作是正确的。

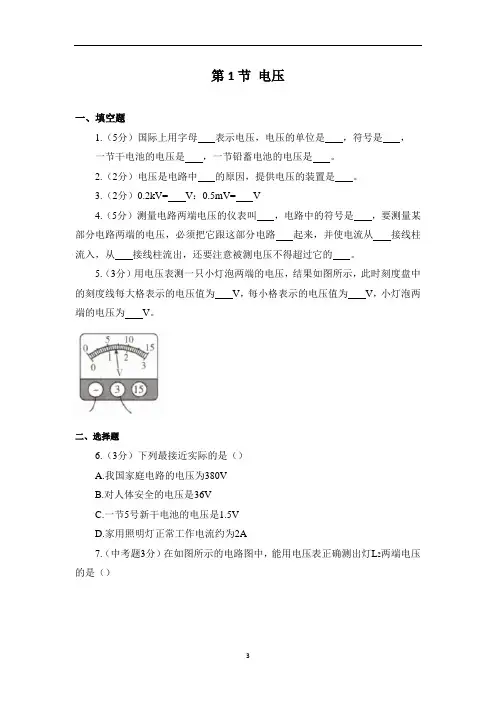

第1节电压一、填空题1.（5分）国际上用字母表示电压，电压的单位是，符号是，一节干电池的电压是，一节铅蓄电池的电压是。

2.（2分）电压是电路中的原因，提供电压的装置是。

3.（2分）0.2kV=V：0.5mV=V4.（5分）测量电路两端电压的仪表叫，电路中的符号是，要测量某部分电路两端的电压，必须把它跟这部分电路起来，并使电流从接线柱流入，从接线柱流出，还要注意被测电压不得超过它的。

5.（3分）用电压表测一只小灯泡两端的电压，结果如图所示，此时刻度盘中的刻度线每大格表示的电压值为V，每小格表示的电压值为V，小灯泡两端的电压为V。

二、选择题6.（3分）下列最接近实际的是（）A.我国家庭电路的电压为380VB.对人体安全的电压是36VC.一节5号新干电池的电压是1.5VD.家用照明灯正常工作电流约为2A7.（中考题3分）在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）8.（3分）小明同学在一次用有3V和15V两个量程的电压表测量电压时，电压表的“-”接线柱已经接入电路，在用15V量程试触时，指针的位置如图所示，则下一步实验操作应该是（）A.直接接入c接线柱，然后读数B.直接接入b接线柱，然后读数C.断开开关，接入c接线柱，闭合开关后读数D.断开开关，接入b接线柱，闭合开关后读数9.（中考题3分）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏参考答案：1.U&伏特&V&1.5V&2V2.形成电流&电源3.200&5×10-44.电压表&○V&并联&正&负&量程5.1&0.1&1.46.C7.D8.D9.D。

选择题上海地区家用电冰箱的额定电压为A. 1.5伏B. 24伏C. 220伏D. 380伏【答案】C【解析】我国家用电器的额定电压都是220V．电冰箱是家用电器，其正常工作电压是220V。

选择题关于电流表和电压表的使用，以下说法中错误的是（）A. 使用前都应检查指针是否指零B. 在无法进行估测时，先选用大量程“试触”C. 经试触后被测电压不超过小量程时，应尽可能选择小量程D. 两表都不能将正、负接线柱直接并接到电源的两极上【答案】D【解析】试题分析：根据电流表和电压表使用方法，电流表要串联且不能直接接在电源两极否则会造成电路短路，烧坏电表．电压表和电流表都要让电流从正接线柱流入，否则会造成反偏现象．电压表要并联且直接接在电源两极．A、电流表和电压表在使用前都应检查指针是否指零，故A正确，不符合题意；B、在无法进行估测时，先选用大量程“试触”，这样才能保证电表安全，故B正确，不符合题意；C、在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量．故C正确，不符合题意；D、电压表可以直接并接在电源的两极上，而电流表不能直接并接到电源的两极上，故D错误，符合题意．故选D．选择题某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。

若开关闭合，其后果是（）A. 电压表不会烧坏，电流表可能烧坏B. 两表不会被烧坏C. 电压表会被烧坏，电流表不会烧坏D. 两表会被烧坏【解析】试题分析：由于电压表的电阻很大，因此电压表必须并联在电路中，否则电流会形成开路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路．电压表与灯泡串联后与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，即电路形成电源短路，故电压表不会烧坏，而电流表会被损坏，电流表烧坏后，电压表测量电源电压．故选A．选择题小代在实验室里连接了如图所示的电路，对此电路的认识，不正确的是A. 电流的方向是正极→S→L1→L2→负极B. L1与L2串联，电压表测L2两端的电压C. 闭合开关L2两端的电压一定比L1两端大D. 若灯L2短路，则电压表示数为零【答案】CAB、由实物电路可知,电流从电源正极出发,依次经过开关、灯泡L1、灯泡L2,最后回到负极,电压表并联在L2两端,所以电压表测量的是L2的电压，两灯泡串联，故AB正确；C. 闭合开关L1和L2的电压大小关系不确定，故C错误；D. 若灯L2短路，则电压表相当测量导线电压，所以其电压表示数0V，故D正确；故选：C。
