基于射频宽带功放电路特性的改善及其实现赵文刚;钟乐海【摘要】为了加强信息的保密性,这就要求通信产品在变频上要达到一定的速度.而且在宽带放大电路的设计中,往往都是以牺牲功率增益来换取宽频带的功率增益的平坦特性,本设计除了满足增益平坦和效率外,还重点考虑了波段转换的速度以及体积、受环境影响的大小等要求.调试及试用表明,该放大器工作稳定、性能可靠,已成功应用于通讯实践.【期刊名称】《现代电子技术》【年(卷),期】2007(030)021【总页数】4页(P34-37)【关键词】功率放大器;功率增益;宽频带;传输线变压器【作者】赵文刚;钟乐海【作者单位】西华师范大学,计算机学院,四川,南充,637002;西华师范大学,计算机学院,四川,南充,637002【正文语种】中文【中图分类】TN92随着现代通信技术的发展，功率放大器已成为无线通信系统中一个不可或缺的部分。
宽频带高速跳转技术、宽频带扩频技术对固态发射机提出了更高的要求，即射频功率放大器宽带化。
宽带大功率产生技术已成为现代通信对抗的关键技术，即使接收机构性能再好，能准确跟踪瞄准目标，但最终干扰效果的实现还须依赖于发出的大功率信号来压制，其重要性不言而喻。
目前，正朝着多载波、大容量、高速度方向迅猛发展的CDMA,LMDS,WLAN等无线通信系统均对功率放大器提出了很高的要求。
以前，我国干扰机的大功率固态功放一直靠进口，但随着技术的进步和器件制造水平的提高，大功率的自制或部分自制成为可能。
应某应用要求，笔者设计了功率≥5 W的射频宽带功率放大器，并成功应用于实践。
1 设计方案1.1 主要技术指标工作频段:30～90 MHz；输出功率：≥5 W(最大输入12 mW)；功率增益：≥40 dB；ALC响应时间：≤8 μs；增益平坦度:≤4 dB；电源电压：+10～+15 V；杂波抑制：≤-52 dBc；接收通道30 MHz高通抑制：≥50 dBc(≤18 MHz处)；波段控制：波段分30～43 MHz,43～62 MHz,62～90 MHz共3段，共3根控制线，选通路控制线加5 V，截止路(另两路)加+35 V (5 V时电流≤150 mA，+35 V时电流≤5 mA)；隔离度≥46 dB；输出检测：5 W时，正向检测值≥1.2 V，带内波动≤0.35 dB；工作温度：-40～+65 ℃。

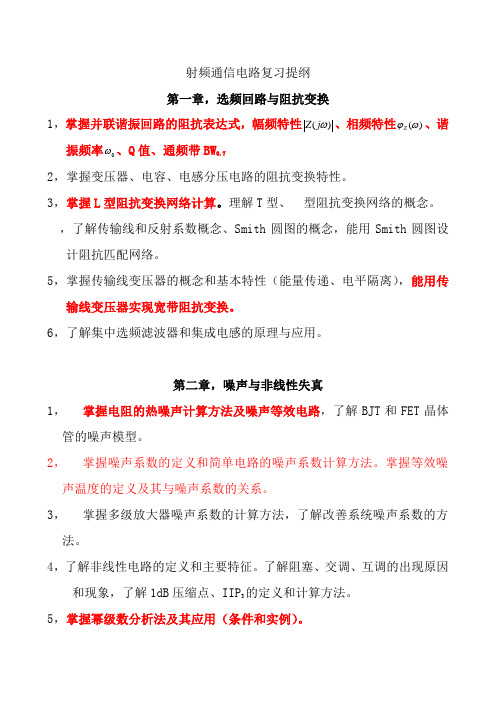

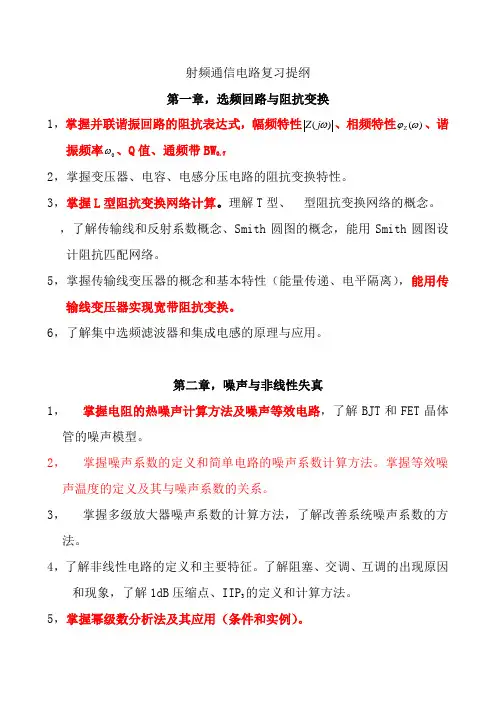

射频通信电路复习提纲第一章，选频回路与阻抗变换1，掌握并联谐振回路的阻抗表达式，幅频特性()ϕω、谐Z jω、相频特性()Z 振频率ω、Q值、通频带BW0.72，掌握变压器、电容、电感分压电路的阻抗变换特性。
3，掌握L型阻抗变换网络计算。
理解T型、 型阻抗变换网络的概念。
，了解传输线和反射系数概念、Smith圆图的概念，能用Smith圆图设计阻抗匹配网络。
5，掌握传输线变压器的概念和基本特性（能量传递、电平隔离），能用传输线变压器实现宽带阻抗变换。
6，了解集中选频滤波器和集成电感的原理与应用。
第二章，噪声与非线性失真1，掌握电阻的热噪声计算方法及噪声等效电路，了解BJT和FET晶体管的噪声模型。
2，掌握噪声系数的定义和简单电路的噪声系数计算方法。
掌握等效噪声温度的定义及其与噪声系数的关系。
3，掌握多级放大器噪声系数的计算方法，了解改善系统噪声系数的方法。
4，了解非线性电路的定义和主要特征。
了解阻塞、交调、互调的出现原因和现象，了解1dB压缩点、IIP3的定义和计算方法。
5，掌握幂级数分析法及其应用（条件和实例）。
6，掌握折线分析法及其应用（条件和实例）。
7，掌握开关函数分析法及其应用（条件和实例）。
8，掌握时变跨导分析法及其应用（条件和实例）。
9，掌握模拟乘法器的概念和典型用途（运算、变增益放大、调幅及检波、混频、鉴相）10，了解差分对电路的传递特性。
掌握双差分模拟乘法器的电路、传递特性、小信号和大信号下的近似特性、扩展线性范围的方法。
11，掌握灵敏度的定义和求法。
掌握动态范围的定义和求法。
第三章，调制和解调1，掌握调幅信号的基本特性（AM、DSB信号的表达式、波形、频谱、带宽、信号功率；SSB信号的表达式、频谱、带宽、信号功率）。
AM、DSB、SSB信号的调制与解调方法原理方框图（SSB：滤波法、矢量合成法）。
2，掌握FM信号和PM信号的定义、表达式（m f、 m）、波形特征、频谱特征（J n(m)）、带宽。

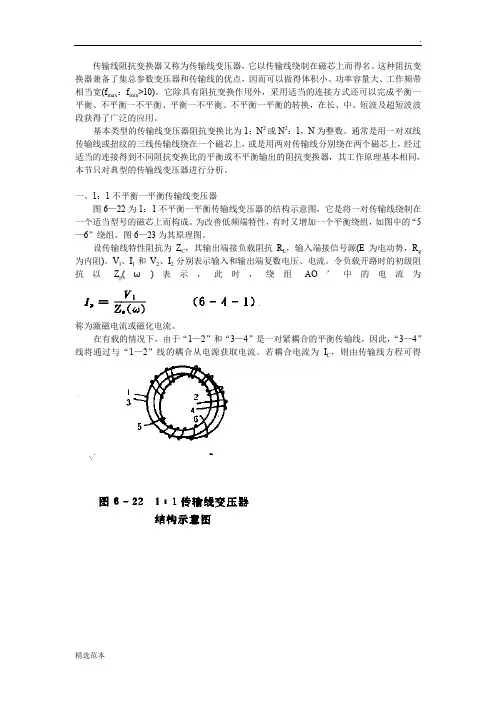

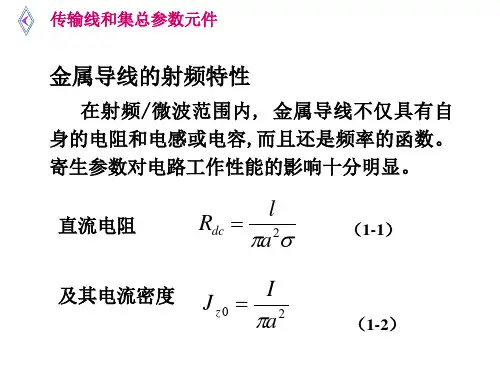

传输线阻抗变换器又称为传输线变压器，它以传输线绕制在磁芯上而得名。
