高频电子电路第一章(一)填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。
（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。
（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。
（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。
（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。
（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。
（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。
（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。
（答案：越短；越低）（二）选择题1、下列表达式正确的是。
A）低频信号可直接从天线有效地辐射。
B）低频信号必须转载到高频信号上才能从天线有效地辐射。
C）高频信号及低频信号都不能从天线上有效地辐射。
D）高频信号及低频信号都能从天线上有效地辐射。
（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。
A）辐射信号的波长。
B）辐射信号的频率。
C）辐射信号的振幅。
D）辐射信号的相位。
（答案：A）3、电视、调频广播和移动通信均属通信。
A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。
2、画出用正弦波进行调幅时已调波的波形。
3、画出用方波进行调幅时已调波的波形。
第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。

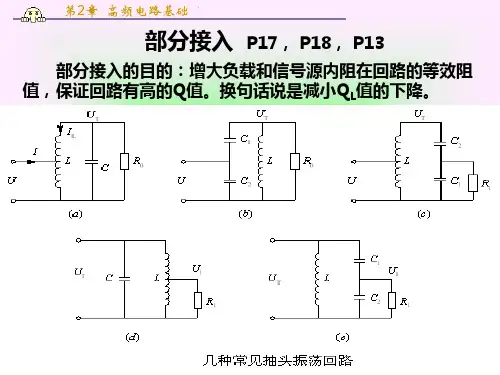

（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。
（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。
（答案：可变电容器电容量）4、单位谐振曲线指。
（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。

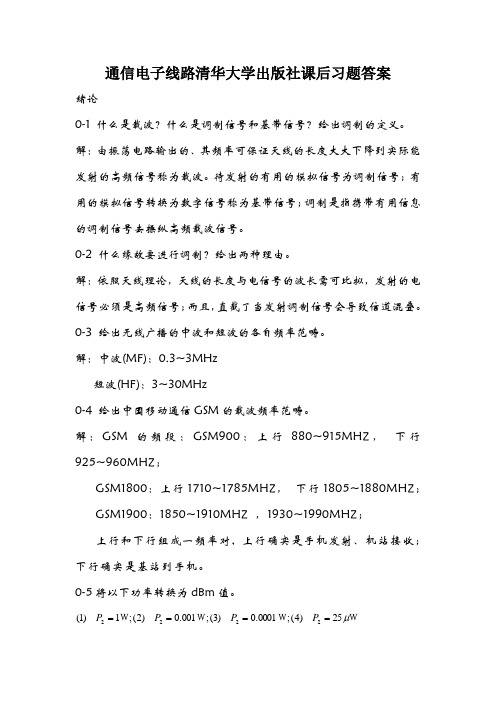

通信电子线路清华大学出版社课后习题答案绪论0-1 什么是载波？什么是调制信号和基带信号？给出调制的定义。
解：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。
待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去操纵高频载波信号。
0-2 什么缘故要进行调制？给出两种理由。
解：依照天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直截了当发射调制信号会导致信道混叠。
0-3 给出无线广播的中波和短波的各自频率范畴。
解：中波(MF)：0.3~3MHz短波(HF)：3~30MHz0-4 给出中国移动通信GSM 的载波频率范畴。
解：GSM 的频段：GSM900：上行880~915MHZ ， 下行925~960MHZ ；GSM1800：上行1710~1785MHZ ， 下行1805~1880MHZ ； GSM1900：1850~1910MHZ ，1930~1990MHZ ；上行和下行组成一频率对, 上行确实是手机发射、机站接收；下行确实是基站到手机。
0-5将以下功率转换为dBm 值。
ＷＷＷＷμ25)4(;0001.0)3(;001.0)2(;1)1(2222====P P P P解：(1) 30dBm; (2) 0dBm; (3)－10dBm; (4)－41.9dBm０-6 一通信系统的电压为2.15V ，负载阻抗50Ω，转换为dBm(50)值。
解：19.66dBm(50)第一章 习题一1-1. 某单级中频放大器的调谐频率为465kHz ，调谐回路包含一电容为200pF 与一电感并联，电感的品质因数Q 0=100，不考虑任何负载阻碍。
试运算此放大器的电压增益和通频带，假如回路两端并联一负载阻抗R L =40k ，那么电压增益和通频带变为多少？解：(1) Ω=⨯⨯⨯⨯==-k 1711020010465π210012300p C Q R ω, A V0=R p =171000，,dB 104)171000log(200==V A kHz 65.410010465BW 300=⨯==Q f(2),32400,k 4.324017140171//'p 'V0L p 'p ==Ω=+⨯==R A R R R,dB 90)32400log(20'V0==AkHz 5.2495.18465BW ,95.181714.32100,L 0'L p'p0L ====⨯=∴=Q f Q R R Q Q 1-2. 如题图E1.1所示，场效应管的转移导纳g m =3mA/V ，漏级输出阻抗R ds =120k，假如电感线圈损耗r =2.0，调谐回路的调谐频率为850kHz 。
通信电子线路（哈尔滨工程大学）知到章节测试答案智慧树2023年最新第一章测试1.广义通信系统是由信源、输入变换器、发送设备、、接收设备、输出变换器、信宿七个基本部分组成。
参考答案:传输通道2.输入变换器送给发送设备的电信号应反映原输入的全部信息，通常称此信号为已调信号。
参考答案:错3.模拟通信系统的调制方式主要包括（）。
参考答案:调幅 ;调相4.卫星通信属于下列（）传播方式的特例。
参考答案:直线5.对于多路通信，已调波可以采用等方式实现。
参考答案:频分复用;时分复用;码分复用6.对于一个最简单调幅接收机来说，它由接收天线、选频回路、（）、耳机四部分组成。
参考答案:检波器7.直接放大式接收机与最简单接收机相比，下列说法不正确的是。
参考答案:直接放大式接收机适用于可变频率的接收8.调频电台信号的传播方式为（）传播。
参考答案:反射和折射9.中波和短波信号可以以地波和天波两种方式传播，短波以地波为主，中波以天波为主。
参考答案:错10.超外差接收机结构上的特点是具有（）电路。
参考答案:混频第二章测试1.对于一般的小信号调谐放大器，其稳定系数S（）就认为是稳定的。
参考答案:≥52.并联谐振回路是小信号放大器的主要组成部分，其作用不包括（）。
参考答案:产生新的频率成分3.单向化的目的是提高放大器的稳定性，常用的方法有（）。
参考答案:失配法;中和法4.小信号谐振放大器工作不稳定的主要原因是yfe≠0。
参考答案:错5.串联和并联谐振回路在等效转换过程中，品质因数保持不变。
参考答案:对6.由晶体管y参数等效电路和混合π参数等效电路之间的对应关系可知，反向传输导纳yre主要由cb’c提供。
参考答案:对7.对于多级单调谐谐振放大器的通频带来说，级数越多，总通频带越大。
参考答案:错8.对于多级单调谐谐振放大器的矩形系数来说，级数越多，矩形系数越小。
参考答案:对9.对于放大器来说，总是希望放大器本身产生的噪声越小越好，即要求噪声系数接近于0。

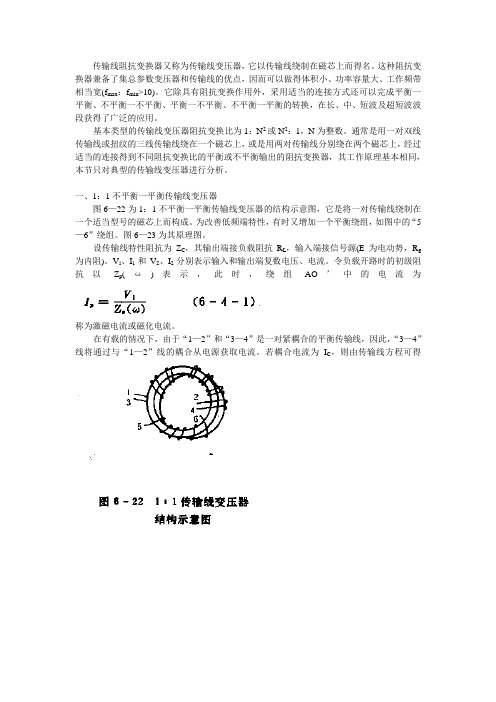

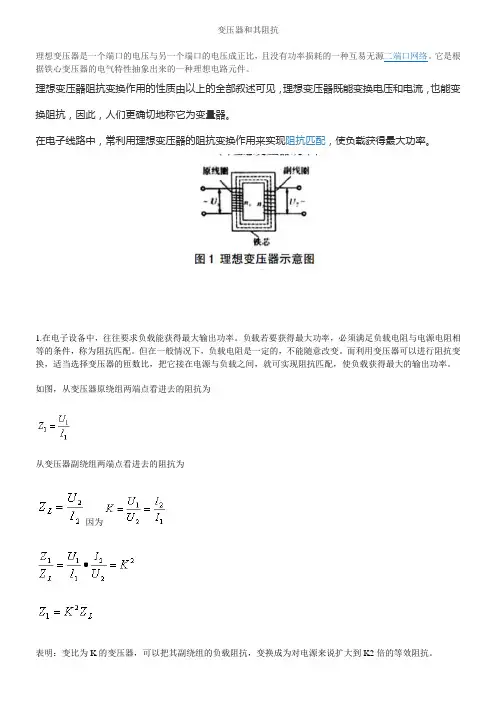

传输线阻抗变换器又称为传输线变压器，它以传输线绕制在磁芯上而得名。
这种阻抗变换器兼备了集总参数变压器和传输线的优点，因而可以做得体积小、功率容量大、工作频带相当宽(f max：f min>10)。
它除具有阻抗变换作用外，采用适当的连接方式还可以完成平衡一平衡、不平衡一不平衡、平衡一不平衡、不平衡一平衡的转换，在长、中、短波及超短波波段获得了广泛的应用。
基本类型的传输线变压器阻抗变换比为1：N2或N2：1，N为整数。
通常是用一对双线传输线或扭纹的三线传输线绕在一个磁芯上，或是用两对传输线分别绕在两个磁芯上，经过适当的连接得到不同阻抗变换比的平衡或不平衡输出的阻抗变换器，其工作原理基本相同，本节只对典型的传输线变压器进行分析。
一、1：1不平衡一平衡传输线变压器图6—22为1：1不平衡一平衡传输线变压器的结构示意图，它是将一对传输线绕制在一个适当型号的磁芯上而构成。
为改善低频端特性，有时又增加一个平衡绕组，如图中的“5—6”绕组。
图6—23为其原理图。
设传输线特性阻抗为Z C，其输出端接负载阻抗R L，输入端接信号源(E为电动势，R g 为内阻)。
V l、I1和V2、I2分别表示输入和输出端复数电压、电流。
令负载开路时的初级阻抗以Z p(ω)表示，此时，绕组AO’中的电流为称为激磁电流或磁化电流。
在有载的情况下，由于“1—2”和“3—4”是一对紧耦合的平衡传输线，因此，“3—4”线将通过与“1—2”线的耦合从电源获取电流。
若耦合电流为I C，则由传输线方程可得其中，l为传输线长度，β为相位常数。
因为电源输出电流I1，是激磁电流I P，与耦合电流I C之和，故有I C＝I1－I P。
由以上关系式，可以求出V l、I1和V2、I2的方程式为其中上式表明，一个1：1不平衡一平衡传输线变压器的传输矩阵[A]，是由3个子矩阵组成的：第一个是1：1理想变压器的传输矩阵，第二个是阻抗为Z P的四端网络的传输矩阵，第三个是特性阻抗为Z C、长度为l的传输线的传输矩阵。
