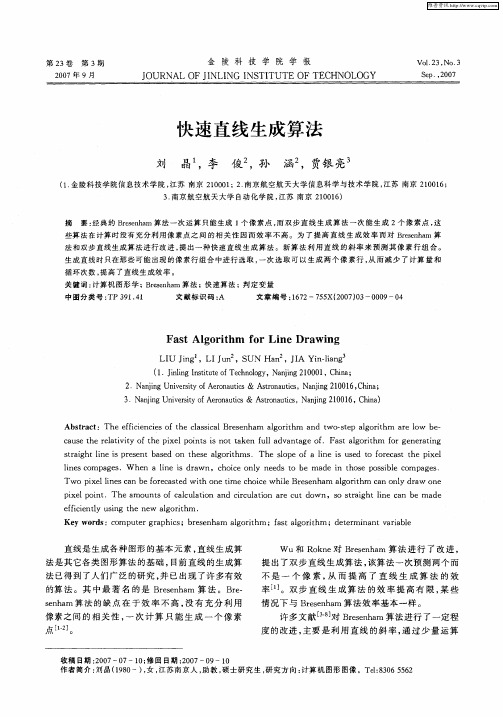

直线的生成

实验二: 直线的生成算法的实现班级 08信计2班学号 20080502055 姓名分数一、实验目的和要求:1.理解直线生成的原理；2.掌握几种常用的直线生成算法；3.利用C实现直线生成的DDA算法。

二、实验内容:1.了解直线的生成原理2、掌握几种基本的直线生成算法: DDA画线法、中点画线法、Bresenham画线法。

3、仿照教材关于直线生成的DDA算法, 编译程序。

4.调试、编译、运行程序。

三、实验过程及结果分析1.直线DDA算法:算法原理：已知过端点P0（x0,y0）, P1（x1,y1）的直线段L(P0,P1), 斜率为k=(y1-y0)/(x1-x0), 画线过程从x的左端点x0开始, 向x右端点步进, 步长为1个像素, 计算相应的y坐标为y=kx+B。

计算y i+1 = kx i+B=kx i +B+kx=y i +kx当x=1,yi+1=yi+k, 即当x每递增1, y递增k。

由计算过程可知, y与k可能为浮点数, 需要取y整数, 源程序中round(y）=(int)(y+0.5)表示y四舍五入所得的整数值。

（1）程序代码:#include"stdio.h"#include"graphics.h"void linedda(int x0,int y0,int x1,int y1,int color){int x,dy,dx,y;float m;dx=x1-x0;dy=y1-y0;m=dy/dx;y=y0;for(x=x0;x<=x1;x++){putpixel(x,(int)(y+0.5),color);y+=m;setbkcolor(7);}}main(){int a,b,c,d,e;int graphdriver=DETECT;int graphmode=0;initgraph(&graphdriver,&graphmode,"");a=100;b=100;c=200;d=300;e=5;linedda(a,b,c,d,e);getch();closegraph();}运行结果:2.中点画线算法:假定所画直线的斜率为k∈[0,1], 如果在x方向上增量为1, 则y方向上的增量只能在0~1之间。

分别解释直线生成算法dda法,中点画线法和
bresenham法的基本原理
直线生成算法DDA法、中点画线法和Bresenham法的基本原理如下：
1. DDA直线生成算法：基于差分运算的直线生成算法。

通过将直线分割成
若干个相邻的像素点，并按照一定的步长进行逐点绘制，实现直线的绘制。

算法主要涉及到线性插值的思想，即根据已知的两点坐标，通过计算它们之间的差值，然后根据这个差值和步长来确定新的像素点的位置。

2. 中点画线法：一种线段绘制算法，从线段的起点和终点出发，按照一定的规则向终点逐步逼近，并在途中以控制变量的方式得出每个像素点的坐标，从而绘制出所需的线条。

具体实现中，通过计算线段斜率的变化情况，分为斜率小于1和大于等于1两种情况，并采用Bresenham的对称性原理，以中点的颜色来控制每个像素点的生长方向，从而获得较高的绘制效率和图像质量表现。

3. Bresenham算法：通过一系列的迭代来确定一个像素点是否应该被绘制。

对于一条从点(x1,y1)到点(x2,y2)的直线，首先计算出斜率k。

然后，通过比较每个像素点的y值到直线上的y值，来决定哪些像素点应该被绘制。

当斜率k大于等于1时，在x方向上迭代，而对于每个x值，计算出y值，并将像素点(x,y)绘制。

当斜率k小于1时，在y方向上迭代，而对于每个y值，计算出x值，并将像素点(x,y)绘制。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询数学专业人士。

第2讲直线绘制本讲要点：直线的绘制方式工具点的拾取矩形的绘制多边形的绘制2.1直线【功能】直线是图形构成的基本要素。

直线功能提供了两点线、平行线、角度线、切线/法线、角等分线和水平/铅垂线六种方式。

1、单击主菜单“造型”，指向“曲线生成”，单击“直线”，或者单击按钮。

2、在立即菜单中选取画线方式，根据状态栏提示，完成操作。

2.1.1两点线【功能】两点线就是在屏幕上按给定两点画一条直线段或按给定的连续条件画连续的直线段。

图2-1两点线示例图1、单击直线按钮，在立即菜单中选择两点线。

2、按状态栏提示，给出第一点和第二点，两点线生成。

【参数】连续：是指每段直线段相互连接，前一段直线段的终点为下一段直线段的起点。

单个：是指每次绘制的直线段相互独立，互不相关。

非正交：可以画任意方向的直线，包括正交的直线。

正交：是指所画直线与坐标轴平行。

点方式：指定两点来画出正交直线。

长度方式：按指定长度和点来画出正交直线。

2.1.2平行线【功能】平行线：按给定距离或通过给定的已知点绘制与已知线段平行、且长度相等的平行线段。

过点方式等距方式图2-2平行线示例图1、单击按钮，在立即菜单中选择平行线，距离或点方式。

2、若为距离方式，输入距离值和条数。

按状态栏提示拾取直线，给出等距方向，平行线生成。

3、若为点方式，按状态栏提示拾取直线，拾取点，平行线生成。

【参数】过点：是指过一点做已知直线的平行线。

距离：是指按照固定的距离做已知直线的平行线。

条数：可以同时做出的多条平行线的数目。

2.1.3角度线【功能】角度线：生成与坐标轴或一条直线成一定夹角的直线。

图2-3角度线示例图1、单击按钮，在立即菜单中选择角度线，直线夹角或X轴夹角或Y轴夹角，输入角度值。

2、若为直线夹角，拾取直线，给出第一点，给出第二点或长度，角度线生成。

3、若为X或Y轴夹角，给出第一点，给出第二点或长度，角度线生成。

【参数】夹角类型包括与X轴夹角、与Y轴夹角和与直线夹角。

实验二直线的生成算法的实现班级 08信计二班学号 20080502086 姓名分数一、实验目的和要求：1、理解直线生成的基本原理2、熟悉直线的生成算法，掌握直线的绘制3、实现直线生成的DDA 中点画法 Bresenham算法4、了解Visual C++等编程环境中常用控件命令与绘图函数，初步掌握在试验设计集成下进行图形处理程序的设计方法二、实验内容：1、了解直线生成的原理直线DDA算法，中点画线算法，Bresenham画线算法2、编程实现DDA算法、Bresenham算法、中点画法绘制直线段三、实验结果分析1.DDA算法// 程序名称：基于 DDA 算法画任意斜率的直线#include <graphics.h>#include <conio.h>// 四舍五入int Round(float x){return (int)(x < 0 ? x - 0.5 : x + 0.5);}// 使用 DDA 算法画任意斜率的直线（包括起始点，不包括终止点）void Line_DDA(int x1, int y1, int x2, int y2, int color){float x, y; // 当前坐标点float cx, cy; // x、y 方向上的增量int steps = abs(x2 - x1) > abs(y2 - y1) ? abs(x2 - x1) : abs(y2 - y1);x = (float)x1;y = (float)y1;cx = (float)(x2 - x1) / steps;cy = (float)(y2 - y1) / steps;for(int i = 0; i < steps; i++){putpixel(Round(x), Round(y), color); // 在坐标 (x, y) 处画一个 color 颜色的点x += cx;y += cy;}}// 主函数void main(){initgraph(640, 480);// 测试画线Line_DDA(100, 1, 1, 478, GREEN);Line_DDA(1, 478, 638, 1, GREEN);// 按任意键退出getch();closegraph();}2.中点算法// 程序名称：基于中点算法画任意斜率的直线#include <graphics.h>#include <conio.h>// 使用中点算法画任意斜率的直线（包括起始点，不包括终止点）void Line_Midpoint(int x1, int y1, int x2, int y2, int color){int x = x1, y = y1;int a = y1 - y2, b = x2 - x1;int cx = (b >= 0 ? 1 : (b = -b, -1));int cy = (a <= 0 ? 1 : (a = -a, -1));putpixel(x, y, color);int d, d1, d2;if (-a <= b) // 斜率绝对值 <= 1{d = 2 * a + b;d1 = 2 * a;d2 = 2 * (a + b);while(x != x2){if (d < 0)y += cy, d += d2;elsed += d1;x += cx;putpixel(x, y, color);}}else // 斜率绝对值 > 1{d = 2 * b + a;d1 = 2 * b;d2 = 2 * (a + b);while(y != y2){if(d < 0)d += d1;elsex += cx, d += d2;y += cy;putpixel(x, y, color);}}}// 主函数void main(){initgraph(640, 480);// 测试画线Line_Midpoint(100, 1, 1, 478,YELLOW);Line_Midpoint(1, 478, 638, 1, YELLOW);// 按任意键退出getch();closegraph();}3. Bresenham 算法// 程序名称：基于 Bresenham 算法画任意斜率的直线#include <graphics.h>#include <conio.h>// 使用 Bresenham 算法画任意斜率的直线（包括起始点，不包括终止点）void Line_Bresenham(int x1, int y1, int x2, int y2, int color){int x = x1;int y = y1;int dx = abs(x2 - x1);int dy = abs(y2 - y1);int s1 = x2 > x1 ? 1 : -1;int s2 = y2 > y1 ? 1 : -1;bool interchange = false; // 默认不互换 dx、dyif (dy > dx) // 当斜率大于 1 时，dx、dy 互换{int temp = dx;dx = dy;dy = temp;interchange = true;}int p = 2 * dy - dx;for(int i = 0; i < dx; i++){putpixel(x, y, color);if (p >= 0){if (!interchange) // 当斜率 < 1 时，选取上下象素点y += s2;else // 当斜率 > 1 时，选取左右象素点x += s1;p -= 2 * dx;}if (!interchange)x += s1; // 当斜率 < 1 时，选取 x 为步长elsey += s2; // 当斜率 > 1 时，选取 y 为步长p += 2 * dy;}}// 主函数void main(){initgraph(640, 480);// 测试画线Line_Bresenham(100, 1, 1, 478, RED);Line_Bresenham(1, 478, 638, 1, RED);// 按任意键退出getch();closegraph();}实验结果分析三种算法运算结果比较：像素逼近效果由好到差依次为：B算法、DDA算法、中点算法执行速度由快到慢依次为：中点算法、DDA算法、B算法。

计算机图形学实验指导书袁科计算机技术实验中心目录实验一实现DDA、中点画线算法和Bresenham画线算法 (24)实验二实现Bezier曲线 (25)实验三实现B样条曲线 (26)实验四实现多边形填充的边界标志算法 (27)实验五实现裁剪多边形的Cohen-Sutherland算法 (28)实验六二维图形的基本几何变换 (30)实验七画图软件的编制 (31)实验一实现DDA、中点画线算法和Bresenham画线算法【实验目的】1、掌握直线的多种生成算法；2、掌握二维图形显示原理。

【实验环境】VC++6.0/ BC【实验性质及学时】验证性实验，2学时，必做实验【实验内容】利用任意的一个实验环境，编制源程序，分别实现直线的三种生成算法，即数字微分法(DDA)、中点画线法以及Bresenham画线算法。

【实验原理】1、数字微分法(Digital Differential Analyzer，DDA)算法思想：基于直线的微分方程来生成直线。

ε=1/max(|△x|,|△y|)max(|△x|,|△y|)=|△x|，即|k|≤1 的情况：max(|△x|,|△y|)=|△y|，此时|k|≥1：2、中点画线法算法思想：每次在最大位移方向上走一步，另一方向是否走步取决于误差项的判断。

3、Bresenham画线算法算法思想：其基本思想同中点算法一样，即每次在最大位移方向上走一步，而另一个方向是否走步取决于误差项的判断。

【实验要求】1．上交源程序；2．上交实验报告，实验报告内容如下：(1) 实验名称(2) 实验目的(3) 算法实现的设计方法及程序流程图(4) 程序结果分析【分析与思考】(1) 上述所阐述的三个算法，其基本算法只能适用于直线的斜率(|K|<=1) 的情形，如何将上述算法进行推广，使其能够处理任意斜率的直线？(2) 计算机显示屏幕的坐标圆心在哪里，与我们平时的习惯有什么差异，如何协调二者？实验二 实现Bezier 曲线【实验目的】1、掌握Bezier 曲线的定义；2、能编程实现N 次Bezier 曲线的绘制与显示。

计算机图形学基础实验指导书目录实验一直线的生成 ............................................................... -..2.-实验二圆弧及椭圆弧的生成........................................................ -..3 -实验三多边形的区域填充 ......................................................... - (4)-实验四二维几何变换 ............................................................. -..5.-实验五裁剪算法 ................................................................. -..6.-实验六三维图形变换 ............................................................. -..7.-实验七BEZIER 曲线生成......................................................... -..8.-实验八交互式绘图技术实现........................................................ -..10-实验一直线的生成一、实验目的掌握几种直线生成算法的比较，特别是Bresenham 直线生成算法二、实验环境实验设备：计算机实验使用的语言： C 或Visual C++ 、OpenGL三、实验内容用不同的生成算法在屏幕上绘制出直线的图形，对不同的算法可设置不同的线形或颜色表示区别。

四、实验步骤直线Bresenham 生成算法思想如下1）画点（x i, y i）, dx=x2-x i, dy=y2-y i,计算误差初值P i=2dy-dx , i=1;2）求直线下一点位置x i+i=x i+i 如果P i>0,贝U y i+i=y i+i，否则y i+i=y i；3）画点（x i+i ，y i+i ）；4）求下一个误差P i+i 点，如果P i>0，贝U P i+i=P i+2dy-2dx，否则P i+i=P i+2dy;i=i+i ，如果i<dx+i 则转步骤2，否则结束操作。

正交连线算法
正交连线算法是指在几何图形中，按照直角坐标系中的坐标轴方向进行连线的算法。

这种算法通常用于计算机图形学、CAD/CAM等领域中，用于生成直线、矩形、多边形等几何形状。

正交连线算法的基本思想是，按照坐标轴的方向，将起点和终点之间的线段划分为若干个小的线段段，并计算每个线段段的坐标值。

然后根据需要，可以使用不同的方法将这些线段连接起来，以形成所需的几何形状。

以下是一些正交连线算法的示例：
1.直线生成算法：给定起点和终点坐标，使用正交连线算法可以生成一条从
起点到终点的直线。

具体实现时，可以将直线划分为若干个小的线段段，并计算每个线段段的坐标值，最后将这些线段连接起来形成完整的直线。

2.矩形生成算法：给定矩形的一个角点坐标和其长宽尺寸，使用正交连线算
法可以生成一个矩形。

具体实现时，可以先生成两个对角线线段，然后分别计算矩形上边和下边、左边和右边的线段的坐标值，最后将这些线段连接起来形成完整的矩形。

3.多边形生成算法：给定多边形顶点的坐标和边长，使用正交连线算法可以
生成一个多边形。

具体实现时，可以先生成多边形的所有边线段，然后根据需要将这些边线段连接起来形成完整的多边形。

总的来说，正交连线算法是一种非常基础的几何算法，它可以用于生成各种几何形状，并且在计算机图形学、CAD/CAM等领域中有着广泛的应用。

随着计算机技术的发展，正交连线算法也在不断改进和完善，以适应更多的应用场景和需求。

第3章直线和圆弧的生成算法3.1直线图形的生成算法数学上的直线是没有宽度、由无数个点构成的集合，显然，光栅显示器只能近地似显示直线。

当我们对直线进行光栅化时，需要在显示器有限个像素中，确定最佳逼近该直线的一组像素，并且按扫描线顺序，对这些像素进行写操作，这个过程称为用显示器绘制直线或直线的扫描转换。

由于在一个图形中，可能包含成千上万条直线，所以要求绘制算法应尽可能地快。

本节我们介绍一个像素宽直线绘制的三个常用算法：数值微分法(DDA、中点画线法和Bresenham算法。

3.1.1逐点比较法3.1.2数值微分(DDA)法设过端点P o(x o , y°)、R(X1 , y1)的直线段为L( P0 , R)，则直线段L的斜率为—沁生要在显示器显示厶必须确定最佳逼近Z的掃素集合。

我们从L的起点P0的横坐标X o向L的终点R的横坐标X1步进，取步长=1(个像素)，用L 的直线方程y=kx+b计算相应的y坐标，并取像素点(x,round( y))作为当前点的坐标。

因为：y i+1 = kX i+1+b= k1X i +b+k x= y i+k x所以，当x =1; y i+1 = y i+k。

也就是说，当x每递增1，y递增k(即直线斜率)。

根据这个原理，我们可以写出DDA( Digital Differential Analyzer) 画线算法程序。

DDA画线算法程序: void DDALi ne(int xO,i nt yO,i nt x1,i nt y1,i nt color){ int x ；float dx, dy, y, k ；dx = x1-x0 ；dy=y1-y0 ；k=dy/dx, ；y=yO；for (x=xO ；x< x1 ；x++){ drawpixel (x, i nt(y+0.5), color);y=y+k;}}注意：我们这里用整型变量color表示像素的颜色和灰度。
