12年老桑塔纳空调压缩机不工作维修案例

制冷压缩机不工作原因及维修方法06/09发布者：百福马制冷压缩机不工作也是制冷系统中故障的一大问题，那么压缩机不工作怎么处理。

压缩机一般分为空调压缩机和冰箱压缩机。

下面分别介绍这两种压缩机不工作的理由供大家参考。

冰箱压缩机不工作原理：首先是电源电压不正常，修复电源，使电压稳定在220V。

第二：温度控制器故障把温控器旋钮调到强冷位置，用万用表测量温控器的两接线端子，阻值应为“0”。

1。

故障原因如有阻值或阻值无穷大时，为温控器触点接触不良，触点烧坏或其他零部件损坏。

2.排除方法检修温控器触点或更换温度控制器。

第三：化霜定时器故障1。

故障原因：化霜定时器触点烧毁，触点在除霜位置，化霜定时器电机烧坏，机械传动部分失灵。

2.排除方法修理化霜定时器触点、齿轮，更换定时器电机。

如化霜定时器触点在除霜位时，用平头螺丝刀转动定时器凸轮转轴应接通压缩机。

如仍不能接通时，说明定时器传动部分失灵或电气回路有故障，应近一步检查修理。

第四：启动继电器故障1.故障原因重锤式启动继电器触点烧坏 ;PTG 式启动继电器阻值是否正常 (25 度时应为十几欧至二十几欧 ) ，如阻值小于 5 欧姆或大于 50 欧姆为 PTG启动继电器损坏。

2.排除方法修理重锤式启动继电器触点，更换PTC式启动继电器。

第五：热保护继电器故障1.故障原因热保护继电器双金属片变形，电热丝烧断。

2.排除方法修理或更换热保护继电器。

第六：压缩机电机故障1.故障原因压缩机出现机械部件卡阻或电机本身质量差，造成绕组烧坏。

2.排除方法修理压缩机电机或更换压缩机。

二；空调压缩机工作原因分析：电压太底; 制冷温控放置在高温处; 温度控制器失灵; 压缩机电路故障 ; 压缩机电机烧坏; 压缩机启动器烧坏; 过载保护故障。

压缩机处理方法：先检查压缩机电源线，如有正常电压220V，则可能是过载保护、压缩机电容坏或着压缩机烧坏。

没有这些故障后，检测外机运行压力，如外机电流只有0.1--0.3A，而且压缩机感觉很烫，冷却一会儿后又可启动，那么就是过载保护器起作用，应检查：安装位置是否影响了冷凝器的空气流通。

压缩机故障解决方法与经验总结故障类型：压缩机匝间短路故障现象：制冷效果不好，压缩机跳停。

原因分析：机器能正常运行但制冷效果差，检查换热两器无脏堵，室内外风机转速正常，测量压缩机压力正常，但电流偏大，运行一段时间，压缩机发烫，导致压缩机跳停，再次起动时压缩机无法起动，可判断为压缩机匝间短路。

解决措施：更换压缩机经验总结：在判断压缩机故障时，要认真把外围故障排除，如：内风机风量、外风机风量、压机电容容量等。

故障类型：压缩机轻微串气机器型号：分体挂机、柜机系列故障现象：制冷效果不好，压缩机跳停。

原因分析：机器可以运行但制冷效果差，检查换热器无脏堵，室内外风机转速正常且无短路循环现象，电压正常，而吸气压力偏高，电流却偏小，压缩机内部有轻微串气，造成压缩机实际输出能力下降。

解决措施：更换压缩机。

故障类型：压缩机轻微串气故障现象：制热效果差原因分析：新机刚安装，当时室外环境温度7℃左右，室内环境温度20℃左右，试机发现制热效果偏差，冷凝器并无结霜，测电流有10安培，且吸气管温度与环境温度相近，排气温度只有60℃，加氟后改善并不明显，内外机风扇转速正常，环境通风性良好。

从而判断压缩机有轻度串气，后换压缩机，[本文来源:制冷百科公众号]，试机10分钟后，送风温度大约43摄氏度，机器正常运行。

解决措施：更换压缩机经验总结：试机时应结合使用条件（环境温度）等来判断机器是否有异常，此机器假如不更换压缩机，但气温较低时机器制热效果肯定会不好。

此类故障比较难判断，需要对整个系统进行排查。

故障类型：压缩机本体泄漏故障现象：不制冷原因分析：发现压缩机底座机壳焊接处有砂眼，造成制冷剂泄漏。

解决措施：更换压缩机经验总结：造成漏氟的原因：压缩机壳体之间或壳体与吸排气管之间焊接不牢。

故障类型：压缩机吸排气性能差故障现象：出风口温度高原因分析：经检查用户电源，压缩机运行电流都正常，但出风口温度为23℃，拆下压缩机清洗制冷系统，未发现系统脏、堵等现象，从而判断压缩机性能不好，更换压缩机，试机5分钟出风口温度达到13摄氏度，继续试机半小时，运行正常。

空调制冷系统故障分析与维修案例空调制冷系统维修案例制冷系统故障是我们维修当中常见的故障，故障现象也是五花八门，千奇百怪，但还是有规律可循，有经验可借鉴。

这里介绍的是空调制冷系统故障的检查步骤，虽不是必须的，但是维修时应顺着此思路进行检修。

一、制冷系统检修要点1、观察内外机的工作情况：如指示灯板的显示情况，内机是否工作，风速输出是否正常，外机风扇、压缩机是否运行，从而判断是电器问题还是系统问题导致的不制冷。

2、检测空调器各项数据：A、空调流水情况，一般内机滴水连续空调正常，但受环境湿度、温度影响只能作为一参考值。

B、进出风口温差，正常的进出风温差应在12-14度，但也会受环境温度、风速的影响。

C、测量系统管路压力值，一般制冷时低压压力在0.45Mpa-0.50Mpa，制热时高压压力在1.8Mpa-2.2Mpa之间，但压力要受环境温度影响，空调进风温度越高，排气压力越高，冷凝温度越高，反之则小；空调负荷越大，吸气压力越高，蒸发温度升高（蒸发器正常蒸发温度在5-7度之间）。

二、制冷系统故障类型1、制冷系统堵：常常发生在毛细管及干燥过滤器处，因为这两个地方是系统中最狭窄的地方，常见的堵塞原因有三种：脏堵、冰堵及焊堵。

A、脏堵一般发生在毛细管的进口处，是因系统内的污物（如焊渣、锈宵、氧化皮等）堵塞了管路，检查时轻轻敲击毛细管处可能会暂时恢复正常，另从管路和元件表面凝露、结霜以及停机时压力恢复速度时间等都可以对堵塞的位置及性质作出判断。

B、冰堵一般发生在毛细管的出口处，是因系统含有水分，在毛细管出口处突然汽化降温而凝结成小冰粒堵塞在毛细管的出口处，判断时可在毛细管出口处用焊枪加热如果效果恢复正常或好转说明是冰堵，或是在空调关机后再开机机器又能制冷一段时间，说明是冰堵，冰堵一般发生在新装机或刚维修过的空调上。

C、焊堵一般也是发生在毛细管的焊接处，现象与脏堵冰堵差不多，多发生在新装机上。

2、制冷系统漏：空调制冷制热的载体是制冷剂，如系统出现漏点，制冷剂泄漏则空调制冷差或完全不制冷，而空调器出现泄漏的地方主要集中在两器的各焊接头、毛细管焊接处、压缩机吸排气管、喇叭口、铜钠子裂、连接管等处，要检查时可先进行目测，重点检查连接管各接头处，泄漏处一般都有油迹。

压缩机的常见故障及维修
1. 噪音过大：压缩机在工作时会发出一定的噪音，但如果噪音过大，可能是由于压缩机内部零件磨损或松动所致。

此时需要对压缩机进行拆卸检查，更换磨损严重的零件或紧固松动的零件。

2. 压力不足：如果压缩机的排气压力不足，可能是由于压缩机内部密封不良或气阀损坏所致。

此时需要对压缩机进行拆卸检查，更换密封件或气阀。

3. 温度过高：如果压缩机的温度过高，可能是由于压缩机内部润滑不良或冷却系统故障所致。

此时需要对压缩机进行拆卸检查，更换润滑油或修复冷却系统。

4. 漏电：如果压缩机出现漏电现象，可能是由于绝缘材料老化或电线接触不良所致。

此时需要对压缩机进行绝缘测试，更换老化的绝缘材料或修复电线接触不良的部分。

5. 压缩机不工作：如果压缩机完全不工作，可能是由于电源故障、控制系统故障或压缩机本身故障所致。

此时需要检查电源和控制系统，如有必要，对压缩机进行拆卸检查。

需要注意的是，压缩机的维修需要由专业技术人员进行，在维修过程中需要遵守相关安全规定，以确保维修工作的安全和有效。

同时，定期对压缩机进行维护保养，可以有效延长其使用寿命，减少故障的发生。

维修案例空调不制冷1.故障车辆信息车型：明锐行驶里程：65100km生厂日期：2012.06发动机型号：CLP排量：1.6L2、故障现象描述：故障现象：空调有风出但是没有制冷效果（空调不制冷）故障数据：用VAS 5052A电脑检测发现08空调系统有一个空调高压压力开关压力超过下限值故障。

3、故障原因分析：相关系统/部件原理：空调压缩机都会有自身保护作用、当压缩机通过压力传感器判断冷媒压力过高或者压力过低时都会影响压缩机的正常工作。

可能的故障原因：1、压缩机坏了2、空调系统冷媒不足3、有限制压缩机工作的条件4、诊断排查思路：诊断思路说明：先要判断该车辆是本身车辆的部件损坏还是由于别的原因导致该车空调系统不能正常工作。

诊断过程简述：电脑检测时发现空调系统有一个故障存在、故障描述是指空调的冷媒压力过低导致空调不制冷，这时我们就可以排除空调压缩机可能坏了这个原因，接下来就要检查空调系统的管道是否有渗漏的现象。

5、故障原因确定：故障原因/故障点：经检查空调管道没有压力，肯定空调管道处有地方泄漏冷媒，导致空调压缩机不能正常工作。

6、维修过程与结果：该车辆在检漏的过程中我们发现空调系统的冷凝器下部有油迹，擦掉油迹可以清晰看到与龙门架摩破痕迹。

对冷凝器进行更换，重新注入冷媒，用5052A检测故障偶发，予以删除，试车问题解决。

7、思路总结与经验分享：维修思路总结：汽车空调不制冷一般都是少冷媒引起的故障比较多，所以我们只要知道车辆是漏冷媒引起空调不制冷的必须认真检查空调的管道有没有渗漏过的油迹，因为空调管道内部是有润滑油的，在冷媒渗漏的同时也一定会有润滑油一齐渗出，只要找到有油迹的地方基本上就可以确定是那个部位漏冷媒了。

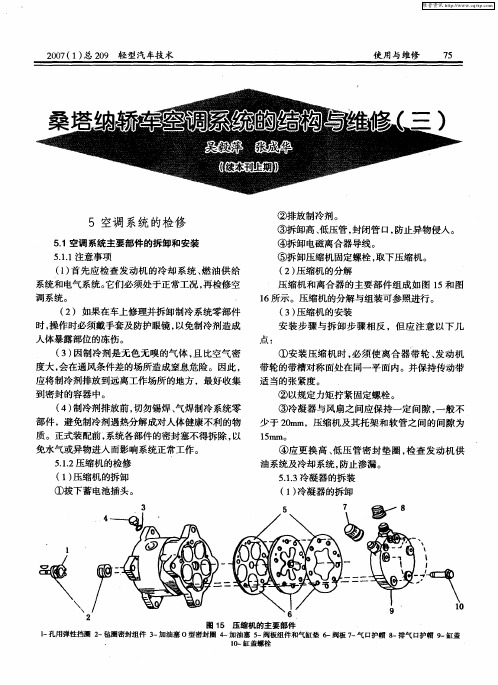

第十章 空调系统的结构与维修第一节 空调系统的结构与技术参数一、桑塔纳轿车空调系统的结构桑塔纳2000系列轿车空调系统采用了替代R12的、对大气层无害的新型制冷剂HCF134a （R134a）。

空调系统在原普桑空调的基础上对蒸发器、压缩机、冷凝器、储液器、软管、加注阀等总成或零件作了重大改进，使它的降温效果有了明显提高。

桑塔纳2000系列轿车空调系统布置如图10-1所示。

图10-1 空调系统布置l-控制装置 2-进气罩 3-蒸发箱 4-S管 5-D管 6-冷凝器 7-C管 8-空调压缩机 9-储液干燥管 10-L管 11-加热器空调系统的工作过程如图10-2所示。

由蒸发器1出来的低温、低压制冷剂HCF134a气体，经低压软管2、低压阀9进入压缩机3。

压缩机内将气态制冷剂吸进并压缩，变成高温、高压的制冷剂气体，由高压阀出来经过高压管4进入冷凝器5，并把热量排出车外，被冷却为高温、高压的液态R134a，从冷凝器底部流向储液干燥器6，经过滤、脱水后由高压管4送至膨胀阀8。

经膨胀阀的高压液态制冷剂减压后，成为低温、低压的雾状物进入蒸发器，通过蒸发器芯管吸收周围空气中的热量而变为气体，冷却后的空气即为冷气，经风扇被强制送回车内，完成了降温的目的。

低温、低压的气态制冷剂，经低压软管回到压缩机，开始新一轮工作循环。

空调系统操纵杆及空调系统出风口如图10-3和图10-4所示。

图10-2 系统工作原理1-蒸发器 2-低压软管 3-压缩机 4-高压软管 5-冷凝器 6-储液干燥器 7-高压阀 8-膨胀阀 9-低压阀 10-压力开关图10-3 空调系统操纵杆1-中央出风口 2-空调控制开关 3-自然风鼓风机开关 4、5-气流分布拨杆 6-温度选择拨杆图10-4 空调系统出风口布置1、压缩机由于桑塔纳2000系列轿车空调系统的制冷剂由R12改为R134a，这种制冷剂具有高渗透性，因此普通桑塔纳轿车空调系统所用的SD-508型压缩机已不适用，改为SE-5H14型压缩机。
