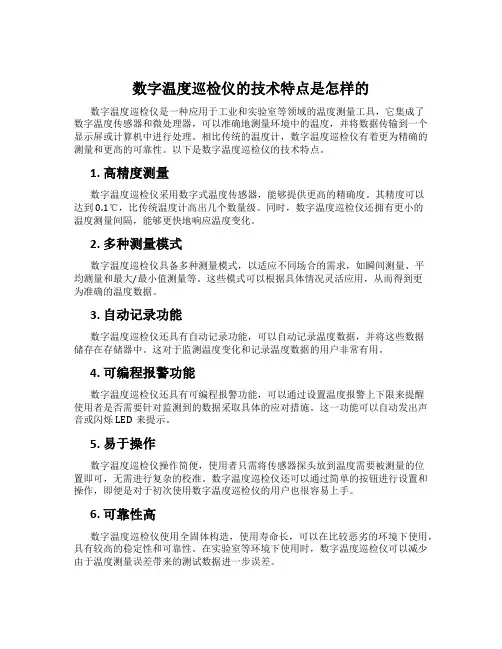

数字温度巡检仪的技术特点是怎样的数字温度巡检仪是一种应用于工业和实验室等领域的温度测量工具，它集成了数字温度传感器和微处理器，可以准确地测量环境中的温度，并将数据传输到一个显示屏或计算机中进行处理。
相比传统的温度计，数字温度巡检仪有着更为精确的测量和更高的可靠性。
以下是数字温度巡检仪的技术特点。
1. 高精度测量数字温度巡检仪采用数字式温度传感器，能够提供更高的精确度。
其精度可以达到0.1℃，比传统温度计高出几个数量级。
同时，数字温度巡检仪还拥有更小的温度测量间隔，能够更快地响应温度变化。
2. 多种测量模式数字温度巡检仪具备多种测量模式，以适应不同场合的需求，如瞬间测量、平均测量和最大/最小值测量等。
这些模式可以根据具体情况灵活应用，从而得到更为准确的温度数据。
3. 自动记录功能数字温度巡检仪还具有自动记录功能，可以自动记录温度数据，并将这些数据储存在存储器中。
这对于监测温度变化和记录温度数据的用户非常有用。
4. 可编程报警功能数字温度巡检仪还具有可编程报警功能，可以通过设置温度报警上下限来提醒使用者是否需要针对监测到的数据采取具体的应对措施。
这一功能可以自动发出声音或闪烁LED来提示。
5. 易于操作数字温度巡检仪操作简便，使用者只需将传感器探头放到温度需要被测量的位置即可，无需进行复杂的校准。
数字温度巡检仪还可以通过简单的按钮进行设置和操作，即便是对于初次使用数字温度巡检仪的用户也很容易上手。
6. 可靠性高数字温度巡检仪使用全固体构造，使用寿命长，可以在比较恶劣的环境下使用，具有较高的稳定性和可靠性。
在实验室等环境下使用时，数字温度巡检仪可以减少由于温度测量误差带来的测试数据进一步误差。
综上所述，数字温度巡检仪具有高精度、多种测量模式、自动记录、可编程报警、易于操作、可靠性高等特点。
这些特点使得数字温度巡检仪在工业和实验室等领域广泛应用，并有着广阔的市场前景。
WWL-201无线数字温度计说明书一．简介：本温度计采用进口DS18B20数字温度传感器，密封引线方式探头，实现了温度的采集，并把采集的温度数据通过无线模块发射出去。
内置电池、持久耐用、防水密封式外壳，适合户外或环境比较恶劣的场合使用。
二．特点：长期稳定性好测量温度范围宽、精度高抗干扰设计灵敏度高，温漂小探头采用引线方式，方便使用支持433MHz无线通讯，免去现场布线烦恼。
传输距离远，空旷距离可到300米，可以与本公司无线接收设备进行无线通讯。
三．主要技术参数：测温范围： -55℃ ~ +125℃（取决于传感器类型）测温路数：单一温度计采集一路，多个温度计可组成多路系统。
编号范围： 0~9999最小测量精度：±0.5℃传感器类型： DS18B20环境温度： -10 ~ +60℃环境湿度： 5%RH～95%RH供电电源： 4节5号南孚电池最佳，增大采集间隔可以延长使用时间。
传输距离：空旷环境200m传输方式：无线433MHz四．功能：实现温度的采集，并发送到计算机，或U盘接收器长期存储，或显示表头显示。
五．尺寸：安装方式： 4个固定孔外型尺寸：140mm×70mm×51mm六．使用说明:●温度计编号是出厂固定的，客户不能自行修改。
●右上角显示为本温度计编号，其左为目标接收器号。
●左上角为电池电量显示，这个在计算机界面上或U盘存储的数据里都有：欠电与否。
●温度计采集时间间隔可通过温度计内的拨码开关来设置，具体看下表：时间间隔设置表1 2 3 4 时间间隔0 0 0 0 10秒0 0 0 1 10秒0 0 1 0 30秒0 0 1 1 1分钟0 1 0 0 5分钟0 1 0 1 10分钟0 1 1 0 20分钟0 1 1 1 30分钟推上去表示11 0 0 0 60分钟●本产品可以与本公司多种接收器组合使用组合方式一：无线温度计配合表头一对一显示图1.组合方式一数显表头可以接收无线温度计发过来的温度值并显示，数显表头采用5~12V供电，如果有配电柜或控制柜很适合用这种方式，在机柜上加工一个合适的方孔就可以把无线接收表头固定到机柜上。
温度传感器18B20数字安全操作及保养规程温度传感器在工业自动化控制中有着广泛的应用，18B20是一种常用的数字温度传感器。
为确保安全操作，并延长传感器的寿命，本文将介绍温度传感器18B20的数字安全操作和保养规程。

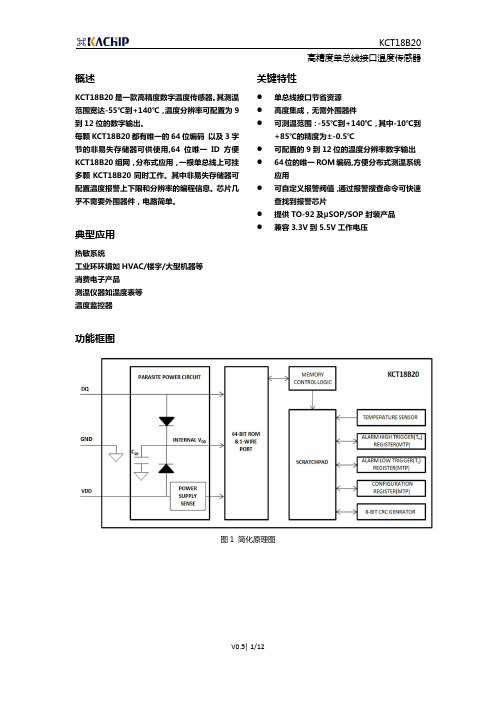

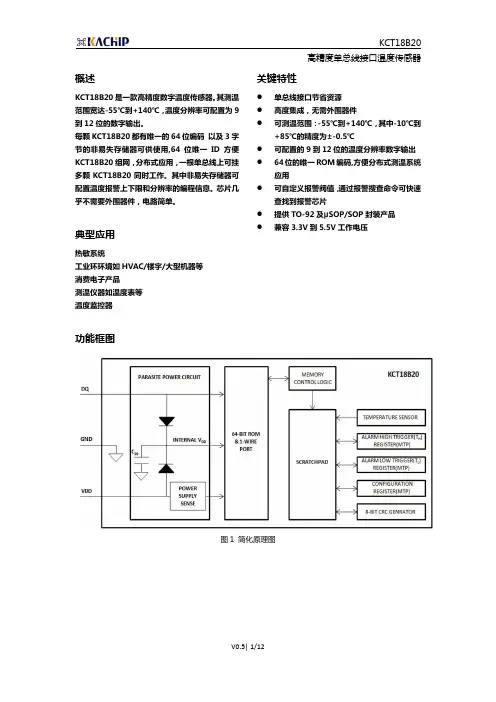

1. 温度传感器18B20基本介绍18B20数字温度传感器采用1-Wire总线方式，具有高精度、可编程分辨率和广泛的工作温度范围等优点，在实际应用中广泛被采用。
18B20数字温度传感器有以下三种封装方式：•TO-92•标准SOIC 8引脚封装•TSSOP封装在使用18B20数字温度传感器时，需要注意以下两个方面：1.功耗传感器的功耗有着重要的影响，需根据应用场合选择合适的供电方式及传感器工作模式。
2.读写速率传感器的读写速率受到传感器供电方式和应用场合等多方面因素的影响。
在实际应用中，需要根据应用场合选择合适的传感器供电方式和读写速率，以确保传感器正常工作。
2. 温度传感器18B20的数字安全操作规程在使用温度传感器18B20时，需要注意以下数字安全操作规程：2.1 使用合适的供电方式传感器供电方式是影响传感器正常工作的关键因素之一。
在使用18B20数字温度传感器时，需根据具体有场合选择合适的供电方式。
常见的供电方式有以下两种：1.通过串行总线供电（Power-over-1-wire，POE）2.通过外部供电器供电在选择合适的供电方式时，需考虑传感器的工作电流、应用场合等因素。
2.2 正确选择传感器工作模式传感器可采用以下三种工作模式：1.精度模式2.快速模式3.最高速度模式在成本控制，功耗控制等各种因素下，应选择合适的传感器工作模式。
其中，精度模式最能保证温度测量的精度，最高速度模式最能保证测量速度，快速模式则在两者之间，应选择合适的传感器工作模式以满足应用需求。
2.3 合适的配置和使用18B20数字温度传感器可采用多种配置方式，包括选择分辨率、选择工作模式等。
在使用时，需根据实际需求选择合适的配置方式。
0引言在传统的模拟信号远距离温度测量系统中，需要很好地解决引线误差补偿、多点测量切换误差和放大电路零点漂移误差等技术问题，才能够达到较高的测量精度。
测量装置抗干扰能力较差，多采用单片的温度传感器，例如LM35、AD590，这些芯片不仅体积大，而且输出的信号都是模拟信号，必须经过A/D 转换后才可以被处理器识别，而且没有数字通信和网络功能。
同时,模拟信号的远距离测量易遭受引线误差的影响，且外部附加电路较多，硬件结构复杂，增加了成本。
系统选用DS18B20数字式单总线温度传感器，DS18B20是一个单线式温度采集数据传输，并且能直接转换数字量的温度传感器。
多个DS18B20挂接到一条单总线上，配合单片机Atmega16微处理器，组成了高精度经济型多点温度采集系统，很好地解决了上述问题[1]。
1测温原理DS18B20是DALLAS 半导体公司生产的单总线数字温度传感器。
全部传感元件及转换电路集成在一块极小的芯片上，外形如同普通小功率塑封三极管，体积很小，在温度巡检系统中使用十分方便[1]。
DS18B20的测温原理框图如图1所示。
图中低温度系数晶振的振荡频率受温度形响很小，用于产生固定频率的脉冲信号送给计数器1。
高温度系数晶振随温度变化其振荡频率明显改变，所产生的信号作为计数器2的脉冲输入。
计数器1、计数器2和温度寄存器被预置在-55℃所对应的一个基数值。
计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度计数器的值将加1，计数器1的预置值将被重新装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器的累加，此时温度寄存器中的数值即为所测温度。
图1中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1的预置值[2]。
在正常测温情况下，DS18B20的测温分辨率为0.50℃，以9位数据格式表示，其中最低有效位(LSB)由比较器进行0.25℃比较，当计数器1中的余值转化成温度后低于0.25℃时，清除温度寄存器的最低位(LSB)；当计数器1中的余值转化成温度后高于0.25℃时，置位温度寄存器的最低位（LSB ）。
18b20温度传感器工作原理嘿，你知道18B20 温度传感器不？这小玩意儿可厉害啦！18B20 温度传感器就像一个小侦探，专门负责探测温度的秘密。
它能在各种环境下工作，就像一个勇敢的小战士，不怕困难。
这传感器是怎么工作的呢？简单来说，它就像有一双神奇的眼睛，能看到温度的变化。
它通过一种特殊的方式来感知周围的温度，然后把这个信息变成电信号，传递给我们。
想象一下，18B20 温度传感器就像一个小小的魔法师，能把温度这个看不见摸不着的东西变成我们能理解的数字。
这可不是一般的厉害哦！它的工作过程有点像我们找东西。
我们要找一个东西的时候，会到处看，到处摸，直到找到为止。
18B20 温度传感器也是这样，它会不断地探测周围的环境，直到找到温度的变化。
当它探测到温度变化的时候，就会马上行动起来。
它会把这个变化转化成电信号，然后通过电线或者无线信号传递给我们。
这就像我们发现了一个好玩的事情，马上就想告诉别人一样。
18B20 温度传感器的精度可高啦！它能准确地测量出很小的温度变化，就像一个细心的观察者，不放过任何一个细节。
反问一句，你不想有一个这么厉害的小侦探来帮你探测温度吗？当然想啦！在我们的生活中，18B20 温度传感器可有用啦！比如说在我们家里的空调、冰箱里，就有这个小玩意儿。
它能让我们的电器知道周围的温度，然后自动调节，让我们的生活更加舒适。
在工业生产中，18B20 温度传感器也大显身手。
它能帮助工人师傅们准确地掌握生产过程中的温度，保证产品的质量。
这就像一个得力的助手，让工作变得更加顺利。
还有啊，在科学研究中，18B20 温度传感器也发挥着重要的作用。
科学家们用它来测量各种环境下的温度，研究温度对生物、物理、化学等方面的影响。
这就像一个神秘的工具，帮助科学家们解开大自然的奥秘。
18B20 温度传感器虽然小小的，但是它的作用可大啦！它就像一个默默无闻的英雄，为我们的生活和科学研究做出了贡献。
我的观点结论是：18B20 温度传感器是一种非常实用的工具，它通过特殊的工作原理，能准确地测量出周围的温度，并将这个信息传递给我们。
温度传感器DS1820使用中注意事项DS1820虽然具有测温系统简洁、测温精度高、连接便利、占用口线少等优点，但在实际应用中也应留意以下几方面的问题：(1)较小的硬件开销需要相对简单的软件进行补偿，由于DS1820与微处理器间采纳串行数据传送，因此，在对DS1820进行读写编程时，必需严格的保证读写时序，否则将无法读取测温结果。
在使用PL/M、C等高级语言进行系统程序设计时，对DS1820操作部分最好采纳汇编语言实现。
由于本节技术简单性，对一般读者DS18B20内容只作阅读。
(2)在DS1820的有关资料中均未提及单总线上所挂DS1820数量问题，简单使人误认为可以挂任意多个DS1820，在实际应用中并非如此。
当单总线上所挂DS1820超过8个时，就需要解决微处理器的总线驱动问题，这一点在进行多点测温系统设计时要加以留意。
(3)连接DS1820的总线电缆是有长度限制的。
试验中，当采纳一般信号电缆传输长度超过50m时，读取的测温数据将发生错误。
当将总线电缆改为双绞线带屏蔽电缆时，正常通讯距离可达150m，当采纳每米绞合次数更多的双绞线带屏蔽电缆时，正常通讯距离进一步加长。
这种状况主要是由总线分布电容使信号波形产生畸变造成的。
因此，在用DS1820进行长距离测温系统设计时要充分考虑总线分布电容和阻抗匹配问题。
温度传感器DS18B20指令(命令)说明命令功能指令代码功能说明读ROM33H读DS18B20中的64位光刻ROM序列号启动转换44H启动温度转换,结果存入内部高速暂存器RAM中写温限值4EH向内部字节地址2和3 中写入上下限温度值匹配ROM55H发出命令后,还发送64位ROM序列号查找对应号码的18B20 读供电B4H读电源供应方式: 18B20发0为寄生供电,1为外接供电读取温度BEH读取温度寄存器等9字节的内容跳过ROMCCH单片18B20时,跳过读序列号操作,直接发温度转换报警搜寻ECH执行后,当温度超过上下限值时18B20才作响应搜寻ROMF0H搜寻同一条线上挂接有几个18B20,识别ROM(4)在DS18B20测温程序设计中，向DS18B20发出温度转换命令后，程序总要等待DS18B20的返回信号，一旦某个DS18B20接触不好或断线，当程序读该DS18B20时，将没有返回信号，程序会进入死循环。
温度传感器ds18b20温度传感器DS18B201. 简介温度传感器DS18B20是一种数字温度传感器，可用于测量环境温度。
该传感器由Maxim Integrated公司生产，并在许多应用中得到了广泛的应用，如家庭自动化、气象站、工业控制等。
DS18B20采用了数字化接口，并具有高精度、可编程分辨率和低功耗等特点。
2. 技术规格DS18B20的技术规格如下：- 工作电源：3.0V至5.5V- 测量范围：-55°C至+125°C- 分辨率：可编程为9、10、11或12位- 精度：±0.5°C（在-10°C至+85°C范围内）- 通信接口：一线式数字接口3. 工作原理DS18B20采用了一线式数字接口，这意味着它只需要一根数据线进行通信。
传感器从控制器接收命令，并通过数据线将温度数据发送回控制器。
传感器的数据线同时起到了供电的作用。
DS18B20通过内部的精密温度传感器测量环境温度。
传感器将温度转换为数字信号，并通过数据线将其发送给控制器。
传感器的分辨率可以根据需要进行编程，从而在精度和响应速度之间进行平衡。
4. 使用方法使用DS18B20温度传感器非常简单。
首先，将传感器的电源引脚连接到可用的电源引脚，并将数据线连接到控制器的GPIO引脚。
然后，通过控制器向传感器发送命令，请求温度数据。
传感器将在一段时间后将温度数据发送回控制器，控制器可以读取这些数据并进行相应的处理。
DS18B20还具有一些特殊的命令，如启动温度转换、复位传感器和读取ROM代码等。
这些命令可以通过与控制器的通信来实现。
5. 应用领域温度传感器DS18B20在许多应用中得到了广泛的应用。
以下是一些常见的应用领域：- 家庭自动化：DS18B20可以用于监测室内温度，从而实现智能化的温控系统。
- 气象站：DS18B20可以用于监测室外温度，并将数据发送到气象站系统进行分析和显示。
智能18B20温度巡检仪
使用说明书
一、概述
智能DS18B20数字温度巡检仪采用先进的微电脑技术及芯片,性能可靠 ,抗干扰能力强, 与DS18B20温度传感器配合使用，可对多路温度工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。
采用单片微机作主机，减少了外围部件，提高了可靠性。
集多种功能、输出方式于一机。
采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
二、主要技术指标
输入信号：DS18B20温度数字传感器。
测量精度：±0.5°C。
分辨力：0.1°C
显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号
采样周期：1S。
报警输出：仪表可以带多达16个继电器报警输出，220V/3A。
变送输出：可选择相应通道带4～20m A、0～10m A、1～5V、0～5V，隔离输出，精度：±0.2％FS
通讯输出：隔离通讯接口RS485/RS232
波特率1200～9600bps内部自由设定
工作环境：温度0～50℃湿度<85％RH
电源：开关电源85～265VAC或DC24V 功耗4W以下
外形尺寸：160×80×120mm(盘装横式) 80×160×120mm（盘装竖式）320×120×270mm（台式）
三、功能特点
自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
自动巡检、手动定检可自由切换
（一）面板说明
上排（红色LED）-测量值显示窗
下排（绿色LED）-巡检通道显示窗
（二）按键功能
●—备用。
En—参数设定键，在设定状态时，用于存贮参数的新设定值并选择下一个设定参数。
▲—设定值增加键，在设定状态时，用于增加数值。
▼—设定值增加键，在设定状态时，用于减少数值。
■—定检/巡检切换键，巡检状态下，按下此键后,则停在某一通道上定检, 按▲或▼键可改变定检通道,再按此键又进入自动巡检。
定检时，下排显示XX；巡检时下排显示-XX-。
（三）参数设定
(1)仪表在设定状态下，上排数码管显示参数提示符，下排显示设定值。
(2)如果设定过程中12秒钟不改变参数,仪表自动返回运行。
如果设定过程中按■键，仪表也可以退出设定状态。
(3)按下En键，上排显示-Cd-，排显示800，▲或▼键将800设成808, 再按En键，进入参数设置状态，输入其他值无效，以防止非技术人员误操作。
(4) -LP-：仪表巡检的路数，1~100。
(5)1-Eo-：仪表第一路固定误差修正值，范围为±99.9，显示值＝测量值+1-Eo。
(6)2-Eo-：仪表第二路固定误差修正值。
······
(19)Addr—仪表编号，范围为1~99。
(20)bAUd—通讯波特率，范围为1200~9600。
当显示-End-表示参数设定完毕，过2秒钟后仪表开始工作。
设定的提示符根据用户要求可能有变动，内容上有增减，以满足个性化需求。
六、18B20传感器写地址
按下En键，上排显示-Cd-，排显示800，按▲键将800设成866, 再按En键，进入传感器写地址状态，输入其他值无效，以防止非技术人员误操作。
上排显示传感器地址：t001，未接传感器时下排显示Err，接上传感器下排显示OK，按En键保存并进入第二支传感器写t002，要是单独接0XX通道，可以用▲或▼键改成上排t0XX地址，然后按En键保存，完成■键退出返回工作界面。
（注：标定状态只能接1个18B20传感器）
七、通讯说明
本仪表可另配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。
RS232标准通讯距离15m，只能挂接一个仪表。
RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。
数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。
该设备采用标准Modbus-RTU通讯协议，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch等国内国际的组态软件，省去了用户连接软件的烦恼。
在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型，数据为整型16位，使用组态王寄存器从4001开始，别的组态软件有可能是从3001开始。
参数代号参数名含义
4x0001 PV1 第一路测量值
4x0002 PV2 第二路测量值
4x0003 PV3 第三路测量值
4x0016 PV16 第十六路测量值
例：读地址为1的仪表的PV（PV1=1000）值
发送数据为 01 03 00 00 00 01 84 0A
返回数据为 01 03 02 03 E8 B8 FA (其中03 E8—1000)，01 是仪表地址，03是功能号，00、00是寄存器起始地址，00、01 表示读一个数，84、0A是校验码，返回数据中B8 FA是校验码。
如果要读PV1、PV2两个数据，则可以发送:01 03 00 00 00 02 C4 0B。
八、端子接线。
