高考物理一轮复习 专题八 恒定电流 考点2 闭合电路欧姆定律对点训练

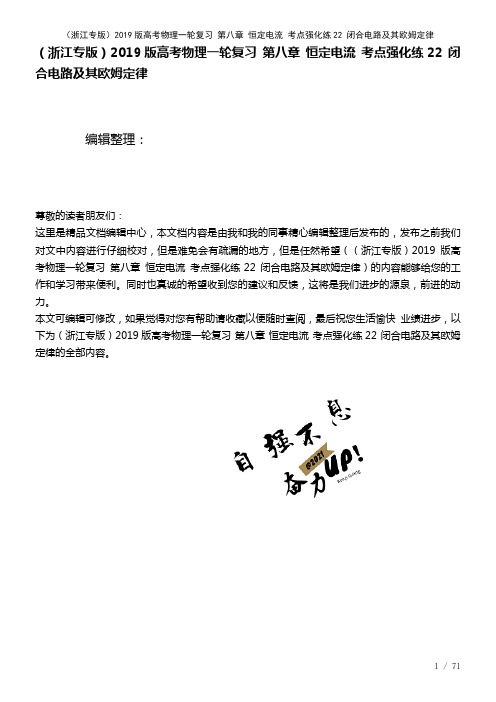

（浙江专版）2019版高考物理一轮复习第八章恒定电流考点强化练22 闭合电路及其欧姆定律编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（浙江专版）2019版高考物理一轮复习第八章恒定电流考点强化练22 闭合电路及其欧姆定律）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（浙江专版）2019版高考物理一轮复习第八章恒定电流考点强化练22 闭合电路及其欧姆定律的全部内容。

考点强化练22闭合电路及其欧姆定律1。

下列关于电动势的说法正确的是(）A。

电源的电动势跟电源内非静电力做的功成正比,跟通过的电荷量成反比B。

电动势的单位跟电压的单位一致，所以电动势就是两极间的电压C。

非静电力做的功越多，电动势就越大D.E=只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的2.如图所示的干电池常标注有“1.5 V"的字样，表示电源的电动势为1.5 V,这说明（）A.电路中每通过1 C的电荷量，电源把1。

5 J的化学能转化为电能B.干电池在1 s时间内将1.5 J的化学能转化为电能C.干电池把化学能转化为电能的本领比电动势为2 V的蓄电池弱D.干电池工作时,能提供的电流大小为1。

5 A3。

（2017温州选考测试)如图所示电路中,电动势为E，内阻为r的电源与一滑动变阻器构成闭合电路,当滑片移动时，滑动变阻器两端的电压和电路中电流的关系图象为（)4。

在如图所示的电路中,将一小灯泡和一定值电阻串联,接在一恒定的电源两端,其中电路中的电压表和电流表均为理想电表，开关闭合后各用电器正常工作，两表均有示数。

经过一段时间后,由于电路故障，理想电流表的示数变为零。

高中物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小勇同学设计了一种测定风力大小的装置，其原理如图所示。

E 是内阻不计、电动势为6V 的电源。

0R 是一个阻值为40Ω的定值电阻。

V 是由理想电压表改装成的指针式测风力显示器。

R 是与迎风板A 相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。

迎风板A 的重力忽略不计。

试求：压力F /N 0 50 100 150 200 250 300 … 电阻/R Ω30282624222018…（1）利用表中的数据归纳出电阻R 随风力F 变化的函数式；（2）若电压表的最大量程为5V ，该装置能测得的最大风力为多少牛顿； （3）当风力F 为500N 时，电压表示数是多少；（4）如果电源E 的电动势降低，要使相同风力时电压表测得的示数不变，需要调换0R ，调换后的0R 的阻值大小如何变化？（只写结论）【答案】（1）300.04()R F =-Ω；（2）m 550F N =；（3） 4.8V U =；（4）阻值变大 【解析】 【分析】 【详解】（1）通过表中数据可得：Fc R∆=∆，故R 与F 成线性变化关系设它们的关系式为： R kF b =+代入数据得：300.04(Ω)R F =-①（2）由题意，0R 上的电压05V R U =，通过0R 的电流为00R U I R =②R R E U U R I I-==③ 解①~④式，得，当电压表两端电压R U 为5V 时，测得的风力最大m 550F N =④（3）由①式得10ΩR =004.8V R EU R R ==+⑤（4）阻值变大3．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11PU =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.4．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===5．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

第八章 第2讲 闭合电路欧姆定律及其应用1．(2016·全国卷Ⅱ)阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路。

开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。

Q 1与Q 2的比值为导学号 21992549( C )A ．2/5B ．1/2C ．3/5D ．2/3[解析] 电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串并联电路的特点可知，电容器两端的电压为U 1＝12×23R 23R ＋R E ＝15E ；当开关S 闭合后，外电路的连接等效为图2，则电容器两端的电压为U 2＝12R 12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确。

2．(2016·江苏物理)(多选)如图所示的电路中，电源电动势为12V ，内阻为2Ω，四个电阻的阻值已在图中标出。

闭合开关S ，下列说法正确的有导学号 21992550( AC )A ．路端电压为10VB ．电源的总功率为10WC ．a 、b 间电压的大小为5VD ．a 、b 间用导线连接后，电路的总电流为1A[解析] 开关S 闭合后，外电路的总电阻为R ＝10Ω，路端电压U ＝E R ＋r R ＝1212×10V＝10V ，A 项正确；电源的总功率P ＝E 2R ＋r ＝12W ，B 项错误；由于两条支路的电流均为I ′＝1020A ＝0.5A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5)V ＝5V ，C 项正确；a 、b 两点用导线连接后，外电阻R ′＝2×5×155＋15Ω＝7.5Ω，因此电路中的总电流I ＝E R ′＋r ＝129.5A ＝1.26A ，D 项错误。

3．(2017·安徽淮北一模)在如图甲所示电路中，闭合开关S ，当滑动变阻器的滑片P 向上滑动的过程中，四个理想电表的示数都发生变化。

第2节 电路 闭合电路的欧姆定律一、电路的串联、并联 串联 并联 电流I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n 电阻R ＝R 1＋R 2＋…＋R n 错误!＝错误!＋错误!＋…＋错误! 功率分配 错误!＝错误!＝…＝错误! P 1R 1＝P 2R 2＝…＝P n R n1．电动势(1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功.（2）表达式：E ＝W q.(3)物理意义：反映了电源把其他形式的能转化为电能的本领大小。

2．内阻：电源内部导体的电阻。

三、闭合电路欧姆定律1．内容闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。

2．公式（1）I ＝错误!。

（只适用于纯电阻电路)（2）E ＝U 内＋U 外。

（适用于任何电路）3．路端电压U 与电流I 的关系(1)关系式：U ＝E －Ir .（适用于任何电路）（2)U .I 图象①当电路断路即I ＝0时，纵轴的截距为电源电动势。

②当外电路电压为U ＝0时，横轴的截距为短路电流。

③图线的斜率的绝对值为电源的内阻。

一、思考辨析（正确的画“√”，错误的画“×”）1．电路中某电阻的阻值最大，该电阻的功率不一定最大。

（√) 2．电动势就是电源两极间的电压。

（×）3．闭合电路中外电阻越大,路端电压越大。

（√) 4．在闭合电路中，外电阻越大，电源的输出功率越大. (×)5．电源的输出功率越大，电源的效率越高. (×)二、走进教材1．（人教版选修3－1P63T1改编)一个电源接8 Ω电阻时，通过电源的电流为0。

15 A,接13 Ω电阻时,通过电源的电流为0。

10 A，则电源的电动势和内阻分别为（) A．2 V 1.5 ΩB．1.5 V 2 ΩC．2 V 2 ΩD．1。

5 V 1.5 Ω［答案］ B2．（人教版选修3－1P52T2改编）(多选）如图画出了用电压表、电流表测量导体电阻的两种电路图.图中电压表的内阻为1 kΩ，电流表内阻为0。

第二节 电路 闭合电路的欧姆定律一、串、并联电路的特点 1．特点比照串联并联电流 I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压 U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n电阻 R ＝R 1＋R 2＋…＋R n1R ＝1R 1＋1R 2＋…＋1R n电压与电流分配 电压与各局部电路的电阻成正比电流与各支路的电阻成反比功率分配与各局部电路的电阻成正比与各支路的电阻成反比2.几个常用的推论(1)串联电路的总电阻大于其中任一局部电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻． (3)无论电阻怎样连接，每一段电路的总耗电功率P 总是等于各个电阻耗电功率之和． (4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．1.电阻R 1与R 2并联在电路中，通过R 1与R 2的电流之比为1∶2，如此当R 1与R 2串联后接入电路中时，R 1与R 2两端电压之比U 1∶U 2为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1提示：选B.由并联特点可知：R 1R 2＝I 2I 1＝21，又由串联电路特点可得：U 1U 2＝R 1R 2＝21，故B 正确．二、电源的电动势和内阻 1．电动势(1)定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E ＝W q．(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻：电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．2.判断正误(1)在电源内部把正电荷从负极移到正极，非静电力做功，电能增加．( ) (2)对于给定的电源，非静电力移动正电荷做功越多，电动势就越大．( ) (3)电动势越大，说明非静电力在电源内部把单位正电荷从负极向正极移送做功越多．( )(4)电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多．( )(5)电动势的单位跟电压的单位一致，所以电动势就是两极间的电压．( ) (6)E ＝W q只是电动势的定义式而非决定式，电动势的大小由电源内非静电力的特性决定．( )提示：(1)√ (2)× (3)√ (4)× (5)× (6)√ 三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式⎩⎪⎨⎪⎧I ＝E R ＋r 〔只适用于纯电阻电路〕E ＝U 外＋U 内〔适用于任何电路〕3．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir ．(2)U －I 图象如下列图．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻．3.(多项选择)如下列图为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A 提示：AD对电路的串、并联方式的考查【知识提炼】简化串、并联电路的常用方法(1)等电势法：电流沿电势高→电势低的方向流动，假设两点之间等电势，如此没有电流．(2)电流流向法：电流分叉的地方如此为并联，否如此为串联．【典题例析】(2016·高考全国卷甲)阻值相等的四个电阻、电容器C 与电池E (内阻可忽略)连接成如下列图电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A ．25 B ．12C ．35D ．23[解析] 电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串、并联电路的特点可知，电容器两端的电压为U 1＝12×23R 23R ＋R E ＝15E ；当开关S 闭合后，外电路的连接等效为图2，如此电容器两端的电压为U 2＝12R 12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确．[答案] C(1)当含有电容器的直流电路达到稳定状态时，电容器处可视为断路，与之串联的电阻中无电流，不起降压作用．(2)电容器电压等于与之并联的电阻的电压．(3)电容器(或串联一个电阻)接到某电源两端时，电容器的电压等于路端电压． (4)在计算电容器所带电荷量的变化时，如果变化前后极板所带电荷的电性一样，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板所带电荷的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和．用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP ＝l 1，PN ＝l 2，如此R x 的阻值为( )A ．l 1l 2R 0B ．l 1l 1＋l 2R 0 C ．l 2l 1R 0D ．l 2l 1＋l 2R 0 解析：电流表G 中的电流为零，表示电流表G 两端电势差为零(即电势相等)，如此R 0与R l 1两端电压相等，R x 与R l 2两端电压相等，其等效电路图如下列图．I 1R 0＝I 2R l 1① I 1R x ＝I 2R l 2②由公式R ＝ρl S 知R l 1＝ρl 1S③R l 2＝ρl 2S④由①②③④式得R 0R x ＝l 1l 2即R x ＝l 2l 1R 0.选项C 正确． 答案：C闭合电路欧姆定律的理解与应用【知识提炼】在恒流电路中常会涉与两种U －I 图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．电源U －I 图象 电阻U －I 图象关系式U ＝E －Ir U ＝IR图形物理意义电源的路端电压随电流的变化关系 电阻两端电压与电阻中的电流的关系截距与纵轴交点表示电源电动势E ，与横轴交点表示电源短路电流过坐标轴原点，表示没有电压时电流为零坐标U 、I 的乘积 表示电源的输出功率 表示电阻消耗的功率 坐标U 、I 的比值 表示外电阻的大小表示该电阻的大小 斜率(绝对值)电源电阻r 的大小假设图象为过原点的直线，图象斜率表示电阻的大小两曲线在同一坐标系中的交点表示电阻的工作点，即将电阻接在该电源上时，电阻中的电流和两端的电压【典题例析】图甲为某元件R 的U －I 特性曲线，把它连成图乙所示电路．电源电动势E ＝5 V ，内阻r ＝1.0 Ω，定值电阻R 0＝4 Ω.闭合电键S 后，求：(1)该元件的电功率；(2)电源的输出功率．[审题指导] (1)根据欧姆定律写出R两端的电压U与电流I的关系式．(2)画出U－I图象．(3)两图象交点表示什么？[解析] 设非线性元件的电压为U，电流为I，由欧姆定律得：U＝E－I(R0＋r)，代入数据得U＝5－5I画出U＝E′－Ir′＝5－5I图线．如下列图，两图线交点坐标为(0.4 A，3.0 V)(1)该元件的电功率P R＝UI＝3.0×0.4 W＝1.2 W.(2)电源的输出功率P＝P R0＋P R＝I2R0＋P R＝0.42×4 W＋1.2 W＝1.84 W.[答案](1)1.2 W(2)1.84 W(1)电源的伏安特性图象(路端电压与电流的关系图象)①关系式：U＝E－Ir.②用图象表示如下列图．a ．U －I 图象是一条斜向下的直线．B ．纵轴的截距等于电源的电动势E ；横轴的截距等于外电路短路时的电流I 0＝Er. c ．直线斜率的绝对值等于电源的内阻，即r ＝E I 0＝tan θ.θ越大，明确电源的内阻越大．(2)非线性元件有关问题的求解，关键在于确定其实际电压和电流，确定方法如下： ①先根据闭合电路欧姆定律，结合实际电路写出元件的电压U 随电流I 的变化关系． ②在原U －I 图象中，画出U 、I 关系图象． ③两图象的交点坐标即为元件的实际电流和电压．④假设遇到两元件串联或并联在电路中，如此要结合图形看电压之和或电流之和确定其实际电流或实际电压的大小．【跟进题组】考向1 闭合电路欧姆定律的计算1．飞行器在太空飞行，主要靠太阳能电池提供能量．假设有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ．假设将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，如此它的路端电压是( )A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 V解析：选D.电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E ＝800 mV.由闭合电路欧姆定律得短路电流I 短＝E r ，所以电源内阻r ＝E I 短＝800×10－340×10－3Ω＝20 Ω，该电源与20 Ω的电阻连成闭合电路时，电路中电流I ＝ER ＋r ＝80020＋20mA ＝20 mA ，所以路端电压U ＝IR ＝400 mV ＝0.4 V ，D 正确．考向2 闭合电路欧姆定律的图象应用2．(多项选择)如下列图，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2，3.5)、Q (6，5)．如果把该小灯泡分别与电源1、电源2单独连接，如此如下说法正确的答案是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10解析：选AB.根据题图可知，E 1＝E 2＝10 V ，r 1＝54Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，选项A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标分别表示该小灯泡在这两种连接状态下的工作电流和工作电压，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552Ω，R 2＝56Ω，所以选项C 、D 错误．电路的动态分析问题 【知识提炼】1．电路动态分析的方法(1)程序法：根本思路是“局部→整体→局部〞．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反〞是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同〞是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．2．电路故障问题的分析方法与技巧 (1)故障特点①断路特点：表现为电路中的两点间电压不为零而电流为零，并且这两点与电源的连接局部没有断点．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但其两端电压为零． (2)检查方法①电压表检测：如果电压表示数为零，如此说明可能在并联路段之外有断路，或并联路段短路．②欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．③电流表检测：当电路中接有电源时，可用电流表测量各局部电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，要注意电流表的极性和量程．④假设法：将整个电路划分为假设干局部，然后逐一假设某局部电路发生某种故障，运用闭合电路或局部电路的欧姆定律进展推理．【典题例析】(多项选择)(高考某某卷)如图，电路中定值电阻阻值R 大于电源内阻阻值r .将滑动变阻器的滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表A 示数变化量的绝对值为ΔI ，如此( )A ．A 的示数增大B ．V 2的示数增大C ．ΔU 3与ΔI 的比值大于rD ．ΔU 1大于ΔU 2[审题指导] 先分析电路的结构，当滑动变阻器连入电路的阻值变化时，会引起V 1、V 2、V 3、A 表的变化，结合图形得出ΔUΔI的含义．[解析] 变阻器滑片向下滑动，连入电路中的电阻R 变减小，由I ＝ER ＋R 变＋r，A 表示数增大，故A 正确；V 2表测量的是电源的输出电压，U 2＝E －Ir 减小，故B 错误；由于R 是定值电阻，如此ΔU 1ΔI ＝R ，如图甲所示，又由U 2＝E －Ir ，如此ΔU 2ΔI＝r ，如图乙所示，所以，ΔU 1＝ΔI ×R ，ΔU 2＝ΔI ×r ，又因R ＞r ，得ΔU 1大于ΔU 2，故D 正确；同理，U 3＝E －I (r ＋R )，ΔU 3ΔI＝r ＋R ，故C 正确．[答案] ACD【跟进题组】考向1 直流电路的动态分析1.如下列图，电源内阻不能忽略，电流表、电压表均可视为理想电表，在滑动变阻器R 的触头从a 端滑到b 端的过程中( )A ．电压表V 的示数先增大后减小，电流表A 的示数增大B ．电压表V 的示数先增大后减小，电流表A 的示数减小C ．电压表V 的示数先减小后增大，电流表A 的示数增大D ．电压表V 的示数先减小后增大，电流表A 的示数减小解析：选A ．在滑动变阻器R 的触头从a 端滑到b 端的过程中，外电阻先增大后减小，路端电压先增大后减小，电压表V 的示数先增大后减小，电流表A 的示数一直增大，选项A 正确．考向2 含容电路的动态分析2．(2017·石家庄模拟)在如下列图的电路中，电源的负极接地，其电动势为E 、内电阻为r ，R 1、R 2为定值电阻，R 3为滑动变阻器，C 为电容器，A 、V 为理想电流表和电压表．在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，如下说法中正确的答案是( )A ．电压表示数变小B ．电流表示数变小C ．电容器C 所带电荷量增多D ．a 点的电势降低解析：选D.在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，变阻器接入电路的电阻减小，外电路总电阻减小，干路电流I 增大，电阻R 1两端电压增大，如此电压表示数变大．电阻R 2两端的电压U 2＝E －I (R 1＋r )，I 增大，如此U 2变小，电容器两板间电压变小，其带电荷量减小．根据外电路中顺着电流方向，电势降低，可知a点的电势大于零．a点的电势等于R2两端的电压，U2变小，如此a点的电势降低，通过R2的电流I2减小，通过电流表的电流I A＝I－I2，I增大，I2减小，如此I A增大，即电流表示数变大，A、B、C错误，D 正确．考向3 对电路的故障分析3.如下列图的电路，闭合开关，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据现象分析，发生的故障可能是( )A．R1断路B．R2断路C．R3短路D．R4短路解析：选A．等效电路如下列图．假设R1断路，电路的外电阻变大，总电流减小，路端电压变大，L1两端电压变大，L1变亮；ab局部电路结构没变，电流仍按原比例分配，总电流减小，通过L2、R4的电流都减小，故A项正确．假设R2断路，总电阻变大，总电流减小，ac局部电路结构没变，电流仍按原比例分配，R1、L1中电流都减小，与题意相矛盾，故B项错误．假设R3短路或R4短路，总电阻减小，总电流增大，电流表A中电流变大，与题意相矛盾，故C、D项错误．1．“串反并同法〞的须知事项：“串反并同法〞的应用条件为单变量电路．对于多变量引起的电路变化，假设各变量对同一对象分别引起的效果一样，如此该方法适用；假设各变量对同一对象分别引起的效果不一样，如此“串反并同法〞不适用．2．电路中断路与短路的故障分析方法：首先要确定是哪个局部出现了什么问题，如果是短路，如此直接当成一根导线处理；如果是断路，如此直接像开关一样断开该条线路，由于电路结构被破坏，需要重新绘画电路图，然后Ｋ运用动态电路分析方法去分析，但要注意电路被破坏后电表从支路转为干路还是从干路转为支路，分析时要有理有据，常用的依据有欧姆定律以与电阻的串、并联规律等．Ｋ电源功率的计算【知识提炼】电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r 电源内部消耗的功率P 内＝I 2r ＝P 总－P 出 电源的输出功率 任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R 〔R ＋r 〕2 P 出与外电阻R 的关系电源的效率任意电路：η＝P 出P 总×100%＝U E ×100% 纯电阻电路：η＝R R ＋r ×100%【典题例析】(2017·西安模拟)如下列图，E ＝8 V ，r ＝2 Ω，R 1＝8 Ω，R 2为变阻器接入电路中的有效阻值，问：(1)要使变阻器获得的电功率最大，如此R 2的取值应是多大？这时R 2的功率是多大？(2)要使R 1得到的电功率最大，如此R 2的取值应是多大？R 1的最大功率是多大？这时电源的效率是多大？(3)调节R 2的阻值，能否使电源以最大的功率E 24r输出？为什么？ [审题指导] (1)R 1为定值电阻，电功率最大的条件是什么？(2)R 2为可变电阻，其电功率最大的条件是什么？(3)电源输出最大功率为E 24r的条件是什么？ [解析] (1)将R 1和电源(E ，r )等效为一新电源，如此新电源的电动势E ′＝E ＝8 V内阻r ′＝r ＋R 1＝10 Ω，且为定值利用电源的输出功率随外电阻变化的结论知，当R 2＝r ′＝10 Ω时，R 2有最大功率，即P 2max ＝E ′24r ′＝824×10W ＝1.6 W. (2)因R 1是定值电阻，所以流过R 1的电流越大，R 1的功率就越大．当R 2＝0时，电路中有最大电流，即I max ＝E R 1＋r＝0.8 A R 1的最大功率P 1max ＝I 2max R 1＝5.12 W这时电源的效率η＝R 1R 1＋r×100%＝80%. (3)不能．因为即使R 2＝0，外电阻R 1也大于r ，不可能有E 24r的最大输出功率．此题中，当R 2＝0时，外电路得到的功率最大．[答案] (1)10 Ω 1.6 W (2)0 5.12 W 80%(3)不能 理由见解析电源输出功率的极值问题的处理方法对于电源输出功率的极值问题，可以采用数学中求极值的方法，也可以采用电源的输出功率随外电阻的变化规律来求解．但应当注意的是，当待求的最大功率对应的电阻值不能等于等效电源的内阻时，此时的条件是当电阻值最接近等效电源的内阻时，电源的输出功率最大．假设一电源的电动势为E ，内阻为r ，外电路有一可调电阻R ，电源的输出功率为：P 出＝I 2R ＝E 2R 〔R ＋r 〕2＝E 2〔R －r 〕2R ＋4r . 由以上表达式可知电源的输出功率随外电路电阻R 的变化关系为：(1)当R ＝r 时，电源的输出功率最大，为P m ＝E 24r； (2)当R ＞r 时，随着R 的增大，电源的输出功率越来越小；(3)当R ＜r 时，随着R 的增大，电源的输出功率越来越大；(4)当P 出＜P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2.(多项选择)(2017·某某高三模拟)如下列图为两电源的U －I 图象，如此如下说法正确的答案是( )A ．电源①的电动势和内阻均比电源②大B ．当外接一样的电阻时，两电源的输出功率可能相等C ．当外接一样的电阻时，两电源的效率可能相等D ．不论外接多大的一样电阻，电源①的输出功率总比电源②的输出功率大解析：选AD.图线在U 坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A 对；作外接电阻R 的U －I 图线分别交电源①、②的伏安特性曲线于S 1、S 2两点，电源的工作点横、纵坐标的乘积IU 为电源的输出功率，由图可知，无论外接多大电阻，两工作点S 1、S 2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B 错，D 对；电源的效率η＝P 出P 总＝I 2R I 2〔R ＋r 〕＝R R ＋r，因为电源内阻不同如此电源效率不同，C 错．1.(2015·高考卷)如下列图，其中电流表A 的量程为 0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．假设用电流表A 的表盘刻度表示流过接线柱1 的电流值，如此如下分析正确的答案是( )A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C.设电流表A 的内阻为R A ，用电流表A 的表盘刻度表示流过接线柱1的电流值时，假设将接线柱1、2接入电路，根据并联电路的特点，(I 1－I A )R 1＝I A R A ，解得I 1＝3I A ＝0.06 A ，如此每一小格表示0.06 A ；假设将接线柱1、3接入电路，如此(I 2－I A )R 1＝I A R A ，解得I 2＝3I A ＝0.06 A ，如此每一小格表示0.06 A ．选项C 正确．2.(多项选择)(2016·高考江苏卷)如下列图的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，如下说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A 解析：选AC.开关S 闭合后，外电路的总电阻为R ＝10 Ω，路端电压U ＝E R ＋r R ＝1212×10 V ＝10 V ，A 项正确；电源的总功率P ＝E 2R ＋r ＝12 W ，B 项错误；由于两条支路的电流均为I ′＝1020A ＝0.5 A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5) V ＝5 V ，C 项正确；a 、b 两点用导线连接后，外电阻R ′＝2×5×155＋15Ω＝7.5 Ω，因此电路中的总电流I ＝E R ′＋r＝129.5 A ≈1.26 A ，D 项错误． 3．(多项选择)在如下列图的电路中，闭合开关S ，将滑动变阻器的滑片P 向下滑动后，假设电流表A 和电压表V 1、V 2、V 3四个电表的示数变化量的绝对值分别为ΔI 、ΔU 1、ΔU 2、ΔU 3，如此在滑片P 向下滑动的过程中，如下说法正确的答案是( )A ．ΔU 1ΔI 变大B ．ΔU 2ΔI不变 C ．ΔU 3ΔI 不变 D ．ΔU 3ΔI变大 解析：选BC.ΔU 1ΔI ＝r ，是电源内阻，保持不变，A 错误；ΔU 2ΔI＝R 1，是定值，选项B 正确；ΔU 3ΔI＝r ＋R 1，是定值，选项C 正确，选项D 错误． 4．(多项选择)在探究电路故障时，某实验小组设计了如下列图的电路，当电键闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A 的亮度变暗，小灯泡B 的亮度变亮．如此如下对电路故障的分析正确的答案是( )A ．可能是定值电阻R 1短路B ．可能是定值电阻R 2断路C ．可能是定值电阻R 3断路D．可能是定值电阻R4短路解析：选BC.由于小灯泡A串联于干路中，且故障发生后小灯泡A变暗，可知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.假设R2断路，如此R1和小灯泡B所在支路的电压增大，而R2的断路又使小灯泡B分配的电压增大，故小灯泡B变亮，选项B对；假设R3断路，必引起与之并联的支路(即R1所在支路)中电流增大，小灯泡B分得的电流也变大，小灯泡B变亮，应当选项C对．5．(多项选择)(2017·山西四校联考)如下列图，电源电动势E＝9 V，内电阻r＝4.5 Ω，变阻器R1的最大电阻R m＝5.0 Ω，R2＝1.5 Ω，R3＝R4＝1 000 Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平行板电容器中间引入一带电微粒恰能静止．那么( )A．在题设条件下，R1接入电路的阻值应为3 Ω，电源的输出功率应为4.5 WB．引入的微粒带负电，当开关接向b(未接触b)的过程中，微粒将向下运动C．在题设条件下，当R1的阻值增大时，R2两端的电压增大D．在题设条件下，当开关接向b后，流过R3的电流流向为d→c解析：选AD.选项A中在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，可知R1＋R2＝r，R2＝1.5 Ω，如此R1＝3 Ω.电源的输出功率P m＝E24r＝4.5 W，应当选项A 正确；选项B中在开关S与a接触且当电路稳定时，在平行板电容器正中央引入一带电微粒，恰能静止，微粒受重力和电场力作用而处于平衡状态．而上极板带正电，可知微粒带负电．当开关接向b(未接触b)的过程中，电容器所带的电荷量未变，电场强度也不变，所以微粒不动，应当选项B错误；选项C中电容器所在的支路相当于断路，在题设条件下，R1和R2与电源构成串联电路，R1的阻值增大时，总电阻增大，总电流减小，R2两端的电压减小，应当选项C错误；选项D中在题设条件下，开关接a时，上极板带正电，当开关接向b后，下极板带正电，流过R3的电流流向为d→c，应当选项D正确．一、单项选择题1．两个一样的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；假设将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，如此电源的内阻为( )A ．4RB ．RC ．R2 D ．无法计算 解析：选B.当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝E R2＋r×12，由以上两式可得：r ＝R ，应当选项B 正确． 2.(2017·大连模拟)如下列图，电源电动势为3 V ，内阻为1 Ω，电阻R 1、R 2、R 3、R 4的阻值均为3 Ω，电表均视为理想电表，如此如下说法不正确的答案是( )A ．闭合开关S ，电流表示数约为0.23 AB ．闭合开关S ，电压表示数约为1.3 VC ．如果撤去电压表所在的整个支路，闭合开关S ，电流表示数约为0.43 AD ．如果撤去电流表所在的整个支路，闭合开关S ，电压表示数约为1.4 V解析：选A ．闭合开关S ，电阻R 1、R 2被短路，电路中的电流I ＝E R 3＋R 4＋r≈0.43 A ；电压表测的是R 3两端的电压，U ＝IR 3≈1.3 V ；撤去电压表所在支路，闭合开关S ，电路中的电流不变，仍然为0.43 A ；撤去电流表所在支路，电路为R 1、R 2、R 3、R 4串联，电压表测量R 2、R 3的电压，整个回路的电流为I ′＝E R 1＋R 2＋R 3＋R 4＋r ＝313A ，故电压表示数为U ′＝I ′(R 2＋R 3)≈1.4 V.3.将电学元件按照如下列图的方式连接，两电表均为理想电表，电源有一定的内阻．现闭合电键，将滑动变阻器的触头向下缓慢移动，如此( )A ．两电表的读数均增大B ．小灯泡b 的亮度变暗，电流表的读数变小C ．小灯泡a 的亮度变亮，电压表的读数变小D ．电容器两极板所带的电荷量增加解析：选C.滑动变阻器的触头向下缓慢移动时，其接入电路的电阻值减小，导致总电阻减小，根据“串反并同〞规律可知：电压表读数减小、小灯泡b 变暗，电流表读数变大、小灯泡a 变亮，电容器C 两端的电压等于小灯泡b 两端的电压，逐渐减小，所以电容器C 所带电荷量减少，C 正确，A 、B 、D 错误．4．(2017·重庆江津中学月考)两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．根据数据描绘了如图乙所示的两条U －I 直线．如此图象中两直线的交点表示的物理意义是( )A ．滑动变阻器的滑动头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B.由图乙可得，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率最大，B 项正确；R 0消耗的功率P ＝IU 2＝0.5 W ，C 项错误；电源的效率η＝IE －I 2r IE，电流越小效率越大，可见滑动变阻器的滑动头P 滑到最右端时效率最大，D 项错误．5.在如下列图的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是( )A ．L 1灯丝烧断B ．电阻R 2断路C ．电阻R 2短路。

2019年高考物理总复习第八章恒定电流第2课时闭合电路欧姆定律课时训练教科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年高考物理总复习第八章恒定电流第2课时闭合电路欧姆定律课时训练教科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年高考物理总复习第八章恒定电流第2课时闭合电路欧姆定律课时训练教科版的全部内容。

第2课时闭合电路欧姆定律1.如图所示,电源的电动势为E、内阻为r,定值电阻R的阻值也为r,滑动变阻器的最大阻值是2r.当滑动变阻器的滑片P由a端向b端滑动过程中,下列说法中正确的是（ C ）A.电压表的示数变大B。

电流表的示数变小C。

滑动变阻器消耗的功率变小D.定值电阻R消耗的功率先变大后变小解析：等效电路图如图所示。

滑片从a端滑向b端,其接入电路的阻值R Pb减小，电路中电流变大，电压表示数减小,电流表示数增大,电阻R消耗的功率增大，选项A，B，D错误;把电阻R当做电源内电阻(等效电源),则R内=2r，R Pb减小，且R Pb〈2r，等效电源的输出功率减小,即滑动变阻器的功率减小,选项C正确.2.(2018·上海静安质检）定值电阻R1与滑动变阻器R2采用如图方式接在电动势为E，内阻为r的电源上,利用电压传感器和电流传感器研究R2上的电压与电流变化关系.当自下向上滑动R2上的滑片时，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U I图像应为下图中的（ C ）解析：根据闭合电路欧姆定律得U=E-I(r+R1)，E,r，R1均不变，由数学知识得知,U I图像是向下倾斜的直线,选项C正确。

第八章第二节闭合电路、闭合电路欧姆定律[A级—基础练]1．(08786799)(2018·安徽合肥一模)在如图所示的电路中，开关闭合后，当滑动变阻器的滑动触头P向下滑动时，则( )A．灯L1变亮B．灯L2变亮C．电源的总功率变大D．电阻R1有从b到a方向的电流解析：D [开关闭合后，当滑动变阻器的滑动触头向下滑动时，变阻器接入电路的电阻增大，总电阻增大，干路电流减小，灯L2变暗，B错误．内电压减小，路端电压增大，因干路电流减小，则L2两端电压减小，故并联支路两端电压增大，R所在支路电流增大，则L1所在支路电流减小，故灯L1变暗，A错误．电源的总功率P＝EI减小，C错误．电容器两端电压等于并联支路两端电压，电容器两端电压增大，电荷量增加，电容器处于充电过程，流过R1的电流b→a，D正确．]2．(08786800)(2018·湖北八校第一次联考)如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )A．质点P将向上运动B．电流表的示数减小C．电压表的示数减小D．R3消耗的功率增大解析：C [当滑动变阻器R4的滑片向b端移动时，滑动变阻器接入电路的阻值减小，总电流增大，R1两端电压增大，R3两端电压减小，R3的功率减小，电容器两端电压减小，质点P向下运动，A、D错误；R3中的电流减小，R2中的电流增大，电流表的示数增大，R2两端的电压增大，电压表的示数减小，B错误，C正确．]3．(08786801)(2018·湖北宜昌调研)电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向a端时，下列说法正确的是( )A．定值电阻R2的电功率减小B．电压表和电流表的示数都减小C．电压表的示数增大，电流表的示数减小D．R中电流变化的绝对值小于电流表示数变化的绝对值解析：B [当滑动变阻器的触头由中点滑向a端时，R接入电路的电阻减小，总电阻减小，干路电流增大，内电压增大，路端电压减小，电压表的示数减小，R2的电压增大，R1的电压减小，电流表的示数减小，A、C错误，B正确；因为总电流增大，电流表的示数减小，所以R中电流增大，并且R中电流变化的绝对值大于电流表示数变化的绝对值，D错误．] 4．(08786802)(2018·湖南邵阳第一次联考)在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器滑片P向左移动一段距离后，下列结论错误的是( )A．电容器C上电荷量增大B．电源的输出功率变大C．灯泡L变暗D．电流表读数变小，电压表读数变大解析：B [滑动变阻器的滑片P向左移动一段距离，总电阻增大，电流减小，内压减小，路端电压增大，所以电流表的示数减小，电压表的示数增大，D正确；灯L中的电流减小，灯泡L变暗，C正确；当外电阻等于电源的内阻时，电源的输出功率最大，外电阻比电源的内阻大得越多，电源的输出功率越小，所以滑片左移，电源的输出功率变小，B错误；电流减小，电源内部和灯泡两端的电压减小，则R两端的电压增大，电容器上的电荷量增大，A 正确．]5．(08786803)(2018·河北百校联盟检测)在如图所示的电路中，电源的负极接地，其电动势为E、内阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表．在滑动变阻器滑动触头P自a端向b端滑动的过程中，下列说法中正确的是( )A ．电压表示数变小B ．电流表示数变大C ．电容器C 所带电荷量增多D ．a 点的电势升高解析：B [在滑动变阻器滑动触头P 自a 端向b 端滑动的过程中，变阻器接入电路的电阻减小，电路总电阻减小，干路电流I 增大，电阻R 1两端电压增大，则电压表示数变大，A 错误．电阻R 2两端的电压U 2＝E －I (R 1＋r )，I 增大，则U 2变小，电容器极板间电压变小，其带电荷量减少，C 错误．根据外电路中顺着电流方向电势降低，可知a 的电势大于零，a 点的电势等于R 2两端的电压，U 2变小，则a 点的电势降低，D 错误，通过R 2的电流I 2减小，通过电流表的电流I A ＝I －I 2，I 增大，I 2减小，则I A 增大，即电流表示数变大，B 正确．]6．(08786804)(2018·重庆江津中学月考)两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．根据数据描绘了如图乙所示的两条U ­I 直线．则图象中两直线的交点表示的物理意义是( )A ．滑动变阻器的滑动头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：B [由图乙可得，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但本题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率最大，B 项正确；R 0消耗的功率P ＝IU 2＝0.5 W ，C 项错误；电源的效率η＝IE －I 2r IE，电流越小效率越大，可见滑动变阻器的滑动头P 滑到最右端时效率最大，D 项错误．]7．(08786805)(多选)(2018·辽宁沈阳四校协作体联考)如图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值为2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )A ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小解析：AC [当滑动变阻器的滑片P 由a 端向b 端滑动时，R 接入电路的电阻减小，总电阻减小，电路中的电流增大，A 正确；当R 外＝r 时，电源的输出功率最大，所以电源的输出功率逐渐减小，B 错误；当滑动变阻器R 接入电路的电阻等于R 0＋r ＝2r 时，滑动变阻器的功率最大，所以滑动变阻器消耗的功率变小，C 正确；定值电阻R 0上消耗的功率P ＝I 2R 0逐渐增大，D 错误．]8．(08786806)(多选)在某控制电路中，需要连成如图所示的电路，主要由电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及电位器(滑动变阻器)R 连接而成，L 1、L 2是红、绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a 点时，下列说法中正确的是( )A ．L 1变亮，L 2变暗B ．L 1、L 2两个指示灯都变暗C ．若电源的负极接地，则a 点的电势降低，b 点的电势升高D ．若电源的负极接地，则a 、b 点的电势都降低解析：BC [当电位器的触头由弧形碳膜的中点逆时针滑向a 点时，R 接入电路的电阻减小，总电阻减小，干路电流增大，内电压增大，路端电压减小，L 1变暗，L 1中的电流变小，R 1中的电流变大，R 1两端的电压增大，则R 2和L 2两端的总电压减小，L 2中的电流变小，L 2变暗，A 错误，B 正确；若电源的负极接地，由于电源的路端电压减小，所以a 点电势降低，由于R 1两端的电压增大，所以b 点电势升高，C 正确，D 错误．][B 级—能力练]9．(08786807)(多选)(2018·湖北部分重点中学第二次联考)如图所示，直线a 、抛物线b 和c 为某一稳恒直流电源在纯电阻电路中的总功率P E 、输出功率P R 、电源内部发热功率P r 随路端电压U 变化的图象，但具体对应关系未知，根据图象可判断( )A ．P E ­U 图象对应图线a ，由图知电动势为9 V ，内阻为3 ΩB ．P r ­U 图象对应图线b ，由图知电动势为3 V ，内阻为1 ΩC ．P R ­U 图象对应图线c ，图象中任意电压值对应的功率关系为P E ＝P r ＋P RD ．外电路电阻为1.5 Ω时，输出功率最大为2.25 W解析：BC [由闭合电路欧姆定律可知，路端电压的最大值是外电路断路时，此时路端电压等于电动势，所以电源电动势为3 V ，当路端电压为零时，外电路短路，此时输出功率为零，电源内部消耗的功率等于电源的总功率，所以图线c 是P R ­U 图象，外电路短路时，P E ＝P r ＝9 W ＝E 2r ，解得电源的内阻r ＝1 Ω，P E ＝EI ＝E ·⎝ ⎛⎭⎪⎫E －U r ＝E 2r －E r·U ，所以图线a 是P E ­U 图象，图线b 是P r ­U 图象，A 错误，B 、C 正确；当外电阻等于电源内阻时，即R ＝r ＝1 Ω时，电源的输出功率最大，D 错误．]10．(08786808)(多选)(2018·四川成都一诊)如图所示，R 0为热敏电阻(温度降低时电阻增大)，R 1为定值电阻，R 是滑动变阻器，C 为平行板电容器，C 中央有一带电液滴刚好静止．下列各项单独操作中能使带电液滴向上运动的是( )A ．将R 0加热B ．R 的滑动触头P 向上移动C ．C 的上极板向上移动D ．开关S 断开解析：AD [将R 0加热，电阻减小，电路中电流增大，R 两端电压增大，电容器极板间的电压增大，电场强度增强，故液滴受到的电场力大于重力，带电液滴向上运动，故A 正确．R 的滑动触头P 向上移动时，电容器C 两端的电压减小，极板间场强减弱，带电液滴向下运动，故B 错误．由E ＝U /d 分析知，上极板向上移动，板间场强减小，带电液滴所受的电场力减小，则带电液滴向下运动，故C 错误．开关S 断开，电容器两板间电压为电源电动势，故电压增大，场强增强，故带电液滴受到的电场力大于重力，带电液滴向上运动，故D 正确．]11．(08786809)如图所示，一电荷量为q ＝3×10－4 C 带正电的小球，用绝缘细线悬于竖直放置足够大的平行金属板中的O 点，已知两板相距d ＝0.1 m ．合上开关后，小球静止时细线与竖直方向的夹角α＝37°，电源电动势ε＝12 V ，内阻r ＝2 Ω，电阻R 1＝4 Ω，R 2＝R 3＝R 4＝12 Ω.g 取10 m/s 2.求：(1)流过电源的电流；(2)两板间的场强大小；(3)小球的质量．解析：(1)R 2与R 3并联后的总阻值R 23＝R 2R 3R 2＋R 3＝12×1212＋12Ω＝6 Ω，由闭合电路欧姆定律得I ＝εR 1＋R 23＋r ＝124＋6＋2 A ＝1 A. (2)电容器两板间的电压U C ＝I (R 1＋R 23)＝10 V ，电容器两板间的电场强度大小E ＝U C d ＝100 N/C.(3)小球处于静止状态，设所受电场力为F ，由平衡条件得F ＝mg tan α，又F ＝qE ，得m ＝qE g tan α＝4×10－3 kg. 答案：(1)1 A (2)100 N/C (3)4×10－3 kg12．(08786810)(2018·吉林白山期末)如图所示的电路中，两平行金属板A 、B 水平放置，极板长L ＝60 cm ，两板间的距离d ＝30 cm ，电源电动势E ＝36 V ，内阻r ＝1 Ω，电阻R 0＝9 Ω，闭合开关S ，待电路稳定后，将一带负电的小球(可视为质点)从B 板左端且非常靠近B 板的位置以初速度v 0＝6 m/s 水平向右射入两板间，小球恰好从A 板右边缘射出．已知小球带电荷量q ＝2×10－2 C ，质量m ＝2×10－2 kg ，重力加速度g 取10 m/s 2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．解析：(1)小球在金属板间做类平抛运动，有 L ＝v 0t ，d ＝12at 2，解得a ＝60 m/s 2.(2)两金属板间电压为U ，由牛顿第二定律得 qU d －mg ＝ma ，U ＝m g ＋a d qU ＝21 V ，由变阻器接入电路的阻值为R ，根据串联电路的特点有ER 0＋r＋R ＝U R ，解得R ＝14 Ω.答案：(1)60 m/s 2 (2)14 Ω。
