FEC系列控制器入门培训

  • 格式：ppt
  • 大小：6.68 MB
  • 文档页数：93

下载文档原格式

  / 93

合集下载

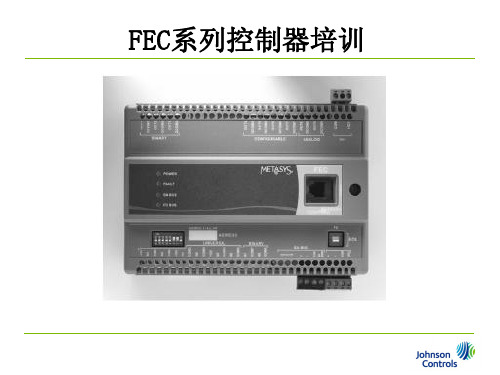

江森自控FEC系列控制器培训

江森自控FEC系列控制器培训

第二章 调试
二、程序下载
2、配置Bluetooth设备
A）配置电脑蓝牙
在“发现”页中取消“查 找其他Bluetooth设备”
在“客户机应用程序”页中 选中“Bluetooth串行端 口”，并点击“属性”
第二章 调试
二、程序下载
2、配置Bluetooth设备
A）配置电脑蓝牙
在“Bluetooth属性”对话框中设定 电脑蓝牙适配器虚拟占用的串口号， 该号会因电脑而异。最后OK
第一章 CCT程序
四、编程演示
6、显示器编程
菜单ToolsConfigure Display 选择各页所需显示的点位并OK
第二章 调试
一、仿真Simulation
1、进入仿真模式
点击模式快捷键“Simulate”
也可从菜单 ModesSimulate 进入仿真模式
第二章 调试
一、仿真Simulation
第二章 调试
三、DDC的Commission
1、调试设置
C）在“Commission Device”对话框中选择适合的设备并Next。 D）连接DDC成功后点击Finish正式开始Commission。
第二章 调试
三、DDC的Commission
2、Commission及其停止
A）Commission时的界面操作与Simulation类似，此处不再赘述。 B）点击Stop 调试并Yes结束Commission过程。
A）CCT软件附随在SCT CD中 B）如果是在SERVER的操作系统上，SCT与CCT不能装在同一台电脑上。 C）如果CCT安装后无法启动，需Enabling Network Protocols，步骤：开始菜单运行输入

2024版FMEA培训教程(共10)

2024版FMEA培训教程(共10)

腐蚀失效
由于环境介质的作用，使 材料发生化学或电化学腐 蚀，导致性能下降或完全 失效。
变形失效
由于外力作用，使材料发 生塑性变形或蠕变，导致 尺寸变化、形状改变或性 能下降。
2024/1/29
10
失效原因分析
设计原因
设计不合理、选材不当、结构强度不足等。
使用原因
操作不当、维护不及时、超负荷运行等。
对识别出的故障模式进行风 险评估，确定其严重度、发 生概率和可检测性。
根据风险评估结果对故障模 式进行优先排序，确定改进 措施的优先级。
2024/1/29
8
02
失效模式与影响分析
2024/1/29
9
常见失效模式类型
磨损失效
由于摩擦、振动等引起的 材料表面损伤，导致性能 下降或完全失效。
疲劳失效
在交变应力作用下，材料 发生疲劳裂纹扩展，最终 导致断裂或性能下降。
意度。
02
案例二
某电子设备制造商利用FMEA对生产线进行全面分析，识别出关键工序
和潜在故障点，通过改进设备维护和操作规范等措施，有效提高了生产
效率和产品良率。
03
经验分享
在实施FMEA过程中，应注重数据的收集和分析，确保改进措施的科学
性和有效性；同时，要加强团队沟通和协作，形成全员参与的质量文化
氛围。
32
未来发展趋势预测
2024/1/29
智能化
随着人工智能和大数据技术的发展，FMEA将实现智能化 升级，通过数据挖掘和机器学习等技术手段，提高故障模 式识别的准确性和效率。
个性化
针对不同行业和产品的特点，FMEA将向个性化方向发展， 形成更加符合实际需求的改进方案和实施路径。

FEC

FEC

◊ 内存 1256KB闪存,520KB随机存取内存
◊ 电源 20~30VAC,50或60Hz,最大10VA Universal Input (UI):
FEC控制器
- Vo◊lta通ge信Mode, B0A-C1n0eVt MDCS/TP(波特率9.6kU,1n9iv.2ekrs,3a8l .O4ukt,7p6u.t8(kU)O):
Devices
0
Bus Supervisor NAE on FC Bus, or FEC/VMA on SA Bus
1
Reserved
Wireless Commissioning Converter
2~3
Reserved
For Future use
4 ~ 127
Master Range FEC, VMA, IOM
Back
目录
CCT编程软件 ◊ 界面环境 ◊ 模块介绍 ◊ 编程步骤 ◊ 编程仿真 ◊ 上传/下载程序 ◊ 程序调试
Ⅰ ABCS Training - FY11 | Nov, 2010
FEC控制器概述
网络结构-SA总线End Of Line
Figure1 Acceptable
Figure2 Acceptable
Ⅰ ABCS Training - FY11 | Nov, 2010
Figure3 Best
Tips
FEC控制器概述
通讯协议BACnet
◊ 兼容主从模式
- 令牌传递的过程将决定控制器无法采用低档CPU，所以对于 I/O 模块等不需要主动通讯的简单应用不是很经济，主从
模式的通讯也是必要的。 - 由于 BACnet MS/TP 是建立在主从通讯基础上，因此对不需要额外的定义，只要在主控制器的通讯源代码中删除一部

江森自控楼宇自动化控制说明书

江森自控楼宇自动化控制说明书

5 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
PWR与 COM 采用一对绞线
SA+与 SA采用一对绞线
6 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
4、物理点位
BO点
CO点
AO点
UI点
7 江森自控楼宇自动化控制说明书
BI点
第一节 硬件使用
江森自控楼宇自动化控制培训
主要内容 •FEC系列控制器应用 •NAE/NCE网络引擎的应用与调试 •SCT（离线数据库）、ADS的应用 •VISIO)
1 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器应用
2 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器入门培训
第一节 第二节 第三节 第四节
devices
8 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
9 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
10 江森自控楼宇自动化控制说明书
一、外观
5、6-Pin Modular Jack
• Used for Network Sensors, VMA Balancing Sensor and Wireless Commissioning Converter
• 3 twisted pair (6 conductors) • Two wires for network communication • Two wires for network sensor power • Two wires to supply 15V@200mA Power • Allows for a maximum length of 30 m • Cannot be daisy-chained to other

DEIF丹控AGC 200 控制器快速入门手册

DEIF丹控AGC 200 控制器快速入门手册

AGC 200发电机组控制器●供货内容●使用准备●起始步骤●使用AGC 200AGC 200 quick start guide 4189340861 CN1. 总则1.1. 警告、法律信息和安全须知 (3)1.1.1. 警告和注意 (3)1.1.2. 法律信息和免责声明 (3)1.1.3. 安全事项 (3)1.1.4. 静电释放注意事项 (3)1.1.5. 出厂设置 (3)1.2. 关于快速入门手册 (3)1.2.1. 总目的 (3)1.2.2. 目的用户 (4)1.2.3. 内容和整体结构 (4)2. 供货内容2.1. 标准供货范围 (5)2.1.1. 标准供货范围 (5)2.2. 用户可选择的发货 (6)3. 使用准备3.1. 首次通电 (8)3.1.1. AGC 200单机应用 (9)3.1.2. AGC 200孤岛 (10)3.1.3. AGC 200主电网 (11)3.1.4. AGC 200母联开关 (12)3.2. DEIF应用软件（USW）使用准备 (13)3.2.1. 下载软件 (13)3.2.2. USB驱动程序的安装 (13)3.2.3. 准备连接 (13)3.2.4. 从装置中读取参数 (16)3.2.5. 使用服务软件进行基本配置 (16)4. 显示器按钮和LED4.1. 按钮功能 (18)4.2. LED功能 (19)4.2.1. 显示面板导航 (20)4.3. 控制器设定 (20)4.3.1. 可用控制器 (20)4.3.2. 控制器输出类型 (20)1. 总则1.1 警告、法律信息和安全须知1.1.1 警告和注意此文档将会出现大量的帮助用户使用的警告和注意符号。

为了确保用户可以看到这些信息，它们将以与正文相区别的方式被显示出来。

警告警告表示如不按照提示操作，将会存在人员伤亡或设备故障的潜在危险。

注意注意符号提供给用户的是非常有用需要熟记的信息。

1.1.2 法律信息和免责声明DEIF对发电机组的安装和操作不负任何责任。

控制器知识培训讲义

控制器知识培训讲义
控制器目前常用的分为10A，12A，15A，18A，22A， 25A，27A。
控制器限流值使用范围：
20A以下为小功率控制器，适用350W电机；22A-25A为 中功率控制器，适用350W-500W电机；25A以上为大功率 控制器，适用500W以上电机。
13
PDF 文件使用 "pdfFactory Pro" 试用版本创建
21
PDF 文件使用 "pdfFactory Pro" 试用版本创建
控制器欠压值的检测方法
n
所需设备：
直流可调电源、万用表
n
检测方法：
将控制器接入直流可调电源，同时将万用表的红、 黑表笔并联接入控制器的正、负极（电压可不用考虑 正负极性）。将万用表的档位打到200VDC档，然后通 电，依据控制器的额定电压将直流可调电源由高到低 调节，当达到欠压值范围内判断控制器能否对电机断 电，如若断电，表明控制器欠压正常，如若不断电， 则表明控制器欠压值有可能存在漂移现象。
注意在测量欠压值时应考虑欠压值浮动范围。
22
PDF 文件使用 "pdfFactory Pro" 试用版本创建
控制器对电机的驱动原理
图1 控制器驱动工作原理
PDF 文件使用 "pdfFactory Pro" 试用版本创建
23
电机相位角判断方法
n
欠压值的参数
欠压值一般分类为： 36V（铅酸电池）→31V±0.5V 48V（铅酸电池）→42V±0.5V 36V（锂电电池）→28V±1V 48V（锂电电池）→38V±1V
n
欠压值对整车性能的影响
欠压值的大小将直接影响到整车的续行里程和电池的使用寿 命，一般来说，欠压值越大，整车续行里程越短，欠压值越小， 整车的续行里程越长。但从保护电池的角度分析，欠压值如果设 定的太低，将会造成电池的过放电，直接影响到电池的使用寿 命，造成电池使用寿命缩短。

F+C开关操作培训


•
•
F+C/真空开关操作培训
• • • • • • • • • • • • 二 接触器手车的操作 2.1．手车推入操作 a. （F+C）将手车上两水平把手向上转动90度，使左右锁扣向内收缩，即可把手车推入柜内，两把 手恢复到水平位置，左右锁扣就向外伸入插到柜体的缺口，这时手车就被锁住，插入二次隔离插头 （注意配合方向，以免撞坏插针），手车就能进入断开/试验位置； c. 接触器按合分闸操作指令动作； 注意：手车不允许停留在运行位置和断开/试验位置之间的任何中间位置。 b. 关上手车室门，锁好（如果原接地开关在合闸状态时，则应分闸接地开关），插入摇把顺时针转 动，直到转不动为止（约20转），手车就处于工作位置，这时，机械指示标志为“工作”位置，一 次隔离动触头接通，拔出摇把。 2.2．手车推出操作 a. 接触器按合分闸操作指令分断。 b. 插入摇把逆时针转动，直到转不动为止（约20转），手车就处于断开/试验位置，这时，机械指 示标志为“试验”位置，一次隔离动静触头分断，静触头盒被金属活门遮盖，拔出摇把； c. 这时可按需要合闸接地开关； 三. F+C/真空开关操作的注意事项： F+C/真空开关操作与其他380开关的操作区别在于多了接地刀闸与储能情况的检查，其他方面的操 作并无本质区别，总结F+C/真空开关的操作要点有以下几点：
F+C/真ቤተ መጻሕፍቲ ባይዱ开关操作培训
• • • • • • • • • • • • • • 正常送电将开关从试验位送至工作位置且不需要测绝缘时，一般二次插头已经在合位。 正常开关停电包括停至试验位和检修位置两种情况，且还需要根据情况合上接地刀闸， 停至试验位的操作如下： 得到命令 核对（ ）开关名称、编号正确 查（ ）确已停运电流为零，带电指示灯灭 查（ ）开关显示在“分闸”状态 将（ ）开关“远方/就地”切换开关切“就地”位置 断开（ ）储能电源（真空开关） 将（ ）拉至“试验位置” 断开（ ）开关控制电源 操作完毕，回检正常 汇报主值 如果需要开关检修或电机检修，合上接地刀闸时，则需要停至检修位，检修位置是指 断开二次插头，将开关拉至柜外，根据需要合上接地刀闸

2024年DCS培训教程

DCS培训教程一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程中的自动化控制系统。

它具有高度的可靠性、灵活性和扩展性，能够实现生产过程的实时监控、数据采集、过程控制和人机交互等功能。

为了帮助用户更好地了解和掌握DCS系统的操作和维护，本教程将详细介绍DCS系统的基本原理、系统组成、功能特点以及操作和维护方法。

二、DCS系统基本原理1.分布式控制：DCS系统将控制任务分散到各个控制站上，实现分布式控制，提高了系统的可靠性和可扩展性。

2.实时监控：DCS系统通过实时采集现场设备的数据，对生产过程进行实时监控，及时发现问题并进行处理。

3.集中管理：DCS系统将各个控制站的数据汇总到中心监控站，实现集中管理和决策支持。

4.闭环控制：DCS系统通过闭环控制算法对生产过程进行调节，实现生产过程的稳定和优化。

三、DCS系统组成1.控制站：控制站是DCS系统的核心部分，负责对现场设备进行监控和控制。

每个控制站通常包括处理器、输入/输出模块、通信模块等。

2.现场设备：现场设备包括传感器、执行器、变送器等，用于采集现场数据和执行控制指令。

3.通信网络：通信网络是连接各个控制站和现场设备的纽带，负责数据的传输和交换。

常见的通信网络有以太网、串行通信等。

4.操作站：操作站是DCS系统的人机交互界面，用于显示生产过程的实时数据和报警信息，以及进行操作和监控。

5.数据库服务器：数据库服务器用于存储和管理DCS系统的历史数据和配置信息。

四、DCS系统功能特点1.高可靠性：DCS系统采用冗余设计，保证系统的高可靠性。

在某个控制站或通信网络发生故障时，其他控制站可以接管其工作，确保生产过程的正常运行。

2.灵活性：DCS系统采用模块化设计，可以根据生产过程的需要进行灵活配置和扩展。

同时，DCS系统支持多种通信协议和接口，方便与其他系统进行集成。

3.开放性：DCS系统采用开放式架构，支持多种操作系统和编程语言，方便用户进行二次开发和定制。

江森FEC系列控制器入门培训

江森FEC系列控制器入门培训
第一章 概述
六、FEC/IOM/VMA订购信息
江森FEC系列控制器入门培训
第一章 概述
七、相关附件
- Manufactured by Acromag - Up to 2 repeaters on FC Bus
1、Repeator: 4683-TTM-2F (230VAC) - Ma-nNuOfaTctaullroewdebdyoAnPtThIenScA. Bus
江森FEC系列控制器入门培训
一、外观
1、电源
第二章 应用
电源：20-30VAC，50或60 Hz，最大10 VA，加上所有的 BO 以及可配置的输出负载。
江森FEC系列控制器入门培训
第二章 应用
一、外观
2、现场总线FC BUS
三芯屏蔽绞线 菊链连接
江森FEC系列控制器入门培训
第二章 应用
一、外观
devices
江森FEC系列控制器入门培训
第二章 应用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
江森FEC系列控制器入门培训
第二章 应用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
江森FEC系列控制器入门培训
一、外观
8、状态灯
2、终端电阻EOL（FC BUS）
TEC26xx和其他第三方MS/TP产品位于总线终端时， 需单独购买MS-BACEOL-0 RS485 EOL做终端电阻， 以提供最佳的网络性能。
T
T
T
T
T
Repeater
T
T
T
T

控制系统入门培训步骤知识资料页


基本的DCS发展、结构和功能
2. DCS的功能分层体系：
层次化已经成为目前DCS的体系特点.DCS充分体现了分散控制,集中管理 的思想.DCS的功能一般可以分为以下的4级：
·市场和用户分析 ·定货和销售统计
·销售计划
·产品制造协调
·合同事宜
·期限监测等
·规划产品结构和规模 ·产品监视
·产品报告
·工厂生产监视
•数据处理 –IO处理 –与控制相关的逻辑和算法 –与人相关的数据形象化处理
NETWORK-6000+系统简介
NETWORK-6000+分散控制系统DCS是以英思维Invensys跨国 集团英国欧陆自动化公司Eurotherm Process Automation的硬件 和系统软件为平台,结合我公司的火电厂自动化软件V1.0集合而成.
NETWORK-6000+人机接口
●报警汇总可显示多达9999条信息 ●组态文件的上装、下载 ●事故追忆 ●画面调度：可通过鼠标一次击键调出任意幅画面 ●真正的32k色,1280×1024分辨率,数字可矢量放大缩小 ●用所见即所得方式在线生成和显示流程图、报表、棒图、成组图、相关 图 ●不但可以在线组态,更为重要的在运行中可对分散处理单元的控制策略 进行在线下载 ●在工程师站上可同时监视操作画面和控制策略 ●除了提供100多种固定功能块外,还支持编写用户定义的算法,可以实现 非常复杂的控制算法,为实现各种优化控制打下了坚实的基础 ●符合IEC-1131-3标准的图形化组态方式,直观易学
NETWORK-6000+网络结构
SIS通讯接口： DCS和MIS网络之间的连接采用特殊的接口装置和专用协议,确保数据实时、 单向传输,同时,由于采用专用协议切断了病毒的传播途径,保证了DCS系统 网络的安全,为建立全厂性的MIS系统打下了开放而坚实的基础. 串行通讯接口：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、外观
2、现场总线FC BUS
三芯屏蔽绞线 菊链连接
January 2007
|
Confidential and Proprietary
第二章 使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
SA+与 SA采用一对绞线 PWR与 COM 采用一对绞线
January 2007
|
Confidential and Proprietary
January 2007
|
Confidential and Proprietary
第一章 概述
三、关于BACnet MS/TP
兼容主从模式： 1、令牌传递的过程将决定控制器无法采用低档CPU，所以对于 I/O 模块等不需要 主动通讯的简单应用不是很经济，主从模式的通讯也是必要的。 2、由于 BACnet MS/TP 是建立在主从通讯基础上，因此对不需要额外的定 义，只要在主控制器的通讯源代码中删除一部分就可以应用在从模块中支持主从 通讯了。
第一章 概述
一、江森BACnet系列控制器
1、主控制器：FEC16x0, FEC26x0
2、I/O扩展模块：IOM1710, IOM2710, IOM3710, IOM4710 3、VAV控制器：VMA1610, VMA1620
4、网络温控器：TEC26xx
5、网络传感器： NS-ATA7001-0
January 2007 | Confidential and Proprietary
第二章 使用
一、外观
1、电源
电源：20-30VAC，50或60 Hz，最大10 VA，加上所有的 BO 以及可配置的输出负载。
January 2007
|
Confidential and Proprietary
第二章 使用
8
FEC1610
The bus supervisor has an address of 0
January 2007
|
Confidential and Proprietary
第二章 使用
二、硬件设置
1、地址－－－Address List
Range 0 Class Bus Supervisor Devices NAE on FC Bus, or FEC/VMA on SA Bus
FEC系列控制器入门培训
上海江森自控---朱靓
January 2007 | Confidential and Proprietary
FEC系列控制器入门培训
主要内容
第一章 第二章 第三章 第四章 第五章 第六章
概述 使用 CCT程序 调试 数据库 练习
January 2007
|
Confidential and Proprietary
January 2007
|
Confidential and Proprietary
第一章 概述
二、FEC（Field
Equipment Controller）技术规格
1、处理器：20MHz Renesas H8S 2398 RISC 32位
2、内存：1256KB闪存，520KB随机存取内存 3、电源：20~30VAC，50或60Hz，最大10VA
January 2007
|
Confidential and Proprietary
第一章 概述
三、关于BACnet MS/TP
允许节点故障： 1、如果一切正常，令牌会一圈又一圈轮流传递。 2、如果得到令牌的控制器发生故障了，这时网上一片寂静，但是每台控制器都在 计算这个寂静时间，一旦寂静时间超过了 BACnet的规定，会由地址最低的控制 器抢先产生令牌，然后继续令牌传递的过程。 3、控制器在传出令牌后会监视其他控制器对令牌的使用情况，如果得到令牌的控 制器一直没动静，也会被自动从令牌环中剔除。
January 2007
|
Confidential and Proprietary
第一章 概述
四、FECx610输入/输出点
1、FEC1610：2UI,
1BI, 0AO, 3BO, 0UO, 4CO, 0RO
2、FEC2610：6UI,
2BI, 2AO, 3BO, 0UO, 4CO, 0RO
Binary Output (BO): Universal Input (UI):Output (UO): Configurable Output (CO): Universal Relay(AO): (RO): Analog Output Binary Input (BI): Output Triac - VoltageVoltage 0- -24 VAC 0 - 10 VDC - Mode, Mode, VDC10 VDC - Voltage -10 0 Mode, - Voltage Mode, 0 - VAC - Dry Contact 120/240 10 VDC - CurrentBinary Output,mA 4 - 20 mA - Mode, 4 - Mode, VAC Triac - Current 20 24 - Current Mode, 4 - Pulse Counter 100Hz20 mA - Resistive-Mode, 0Output, 24V AC/DC Pt1000, A99, NTC Binary - 2k ohm, Ni1000, - Binary Input, Dry Contact
4、通信：BACnet MS/TP(9.6k,19.2k,38.4k,76.8k)
5、通用可配置输入输出点
January 2007 | Confidential aCnet MS/TP
1、BACnet：A Data Communication Protocol for Building Automation and Control Networks MS/TP： Master-Slave/Token Passing 2、Based on BACnet standard protocol SSPC-135, Clause 9.BACnet 3、Peer-to-Peer点对点通讯 4、Multiple master protocol based on Token Passing 5、允许节点故障 6、即插即用 7、兼容主从模式
第二章 使用
一、外观
9、显示器（如有）
Integral 或者 Stand-alone
January 2007
|
Confidential and Proprietary
第二章 使用
二、硬件设置
1、地址
Network sensors can have one of five addresses: 199~203 Only on SA Bus
第二章 使用
一、外观
4、物理点位
BO点 CO点
AO点
UI点
BI点
January 2007
|
Confidential and Proprietary
第二章 使用
一、外观
5、6-Pin Modular Jack
• Used for Network Sensors, VMA Balancing Sensor and Wireless Commissioning Converter 3 twisted pair (6 conductors) Two wires for network communication Two wires for network sensor power Two wires to supply 15V@200mA Power Allows for a maximum length of 30 m Cannot be daisy-chained to other devices
January 2007
|
Confidential and Proprietary
第一章 概述
三、关于BACnet MS/TP
点对点通讯： 1、MS/TP即Master-Slave/Token-Passing是建立在主从通讯的基础上。 2、从整个通讯过程看是无主通讯，但每个通讯片断则是主从模式。 3、令牌的传递实现每个控制器轮流作主，得到令牌的控制器为主，其他为从。
January 2007
|
Confidential and Proprietary
第一章 概述
五、扩展模块IOMx710输入/输出点
1、IOM1710： 0UI, 4BI, 0AO, 0BO, 0UO, 0CO, 0RO 2、IOM2710： 2UI, 0BI, 0AO, 0BO, 2UO, 0CO, 2RO 3、IOM3710： 4UI, 0BI, 0AO, 0BO, 4UO, 0CO, 4RO 4、IOM4710： 6UI, 2BI, 2AO, 3BO, 0UO, 4CO, 0RO
1
2 ~ 3 4 ~ 127 128 ~ 254 198 199 200 ~ 203 255
Reserved
Reserved Master Range Slave Range Reserved Reserved Reserved Broadcast
间断的地址设 置会降低令牌 的传递速度， 采用连续的地 址将得到最佳 的性能。
SA Bus
An FEC/VAM1600 has two addresses
FEC2610
0 4
4
0
N A E x 5 1 0
200
5
199
5
IOMx710
IOMx710
6
SA Bus
199
0
VMA1600
7
IOMx710
2、Surge Protector: TE/JC04C12
