菲斯特转子秤故障分析一例

关于菲斯特煤粉转子秤系列问题的解决方案水泥行业煤粉转子秤设备简介转子秤是能满足现代水泥窑燃烧器特殊要求的一种新型的煤粉测重喂料装置。

从转子秤的性能、结构原理、应用等方面与传统的煤粉喂料机的比较来看，各个方面都有了根本的改变，体现了设备的先进性。

在水泥煅烧过程中，燃烧器的煤粉计量喂料装置是稳定水泥热工制度的关键。

燃烧状况的稳定很大程度上取决于煤粉供给量的均匀稳定。

所以煤粉的计量喂料装置对窑系统的生产来说是至关重要的。

现代化窑外分解窑希望能有一种短期精度高和连续永久测重的煤粉计量喂料装置。

它既能消除气力传送和物料喂入产生的差压对测量精度的影响，又能直接将煤粉从煤粉仓送至燃烧器，是集定量和输送为一体的控制喂料装置。

在这样的前提下，德国Pfister公司研制了DRW定量转子秤。

DRW型定量转子秤是在奥地利的Kirchbi—chl水泥厂首次投入运行的，该厂库容量为105米3的煤粉仓分别对转子秤和流量计喂料机喂料。

这样就为两个喂料系统提供了直接比较的机会。

仓重可由荷重传感器测得以后进行数字显示，这些设施可很准确地监示两个系统的测重测量。

煤粉仓的两个出口的工作条件是相同的。

经过运行，两个系统的主要数据对比见下表。

结果表明：流量计喂料系统的短期精度是由给定时间内对煤的种类、细度、含水量、仓内料位等状况的最佳调整所决定的，当这些参数改变时，尽管流量计系统已进行了调节，但流量计通过率的期望值和实际值之间的偏差影响了长期精度，被测量的短时误差，被叠加在长期精度上。

德国菲斯特公司是丹麦史密斯集团麾下专业生产计量设备的子公司，该公司成立于1894年。

公司的主要产品煤粉计量称，集计量、控制、输送于一体，其核心部件——转子和耐磨板特殊合金材料制造，使用寿命可达几十年，特有的具有国际专利的前馈控制技术，确保恒定、高精度喂料。

目前国内已有300余家新型干法水泥生产线采用了该产品。

菲斯特在制造工业称重设备领域具有110多年的历史，它从1998年以来就成为史密斯集团的一部分。

造成菲斯特转子称负荷率波动大的原因及解决办法菲斯特转子称负荷率波动大主要是由于下料不稳造成的。

解决办法：1.停窑时建议彻底清除煤粉仓，将里面的结壁清理干净；另转子称要勤清理表面，称体表面积灰影响计量。

2.检查仓底及其助流管道是否畅通，多数在冬季会产生结露，堵塞排气管。

3.检查压缩空气水分，水分高也容易结露堵塞排气管。

4.尽可能地减煤粉仓仓底锥部及下料管的阻力。

当然有了1转子称间隙2煤粉细度和水分3助流时间和助流间隔1.不要自己乱拆称。

（有问题返厂维修）2.把称和罗茨风机分放在两个房间。

（保持称屋里干净。

）3.保证称体干净，打扫时要轻轻用扫帚。

4.调整好称的间隙。

5.控制好煤粉细度和水分。

6.把握好助流时间和助流间隔。

7.用于环吹的压缩空气要保持干燥（储气罐经常放水。

储气罐和环吹风管之间最好加干燥器。

3 转子间隙的设定（见图4）为确保突发料流的灌入安全,必须准确设定转子的间隙。

由于物料从转子间隙流过会产生磨损，所以小的间隙还能提高转子和密封板的使用寿命，减小磨损。

3.1转子在静止状态下的间隙检测和设定·用一把塞尺从观察孔测量间隙，并用定位螺栓（22，红色）上的定位螺母（21）将间隙设定在0.20 mm。

拧紧M24 ×1. 5的定位螺母（21）：用下部的六角体SW46设定间隙，并用SW50的螺母拧紧定位螺母。

在拧紧定位螺母时应将下部SW46的六角体固定在应有的位置上，并紧固SW50的活螺母，以防止间隙变化。

（紧固扭矩200Nm）。

·关闭观察孔（25）。

·调节调节螺栓（23，黑色）；用手将M24×1.5的定位螺母（21）拧在调整螺栓（23）上，直至触到设备上。

当螺母固定后应能用手移动垫圈。

按上述说明牢固定位螺母。

如果今后设定的间隙加大，必须首先松动调整螺栓（23）的定位螺母（21），然后按要求进行调整。

·将18个螺栓（20）固定，保留大约0.4 mm的间隙。

1 电气控制特点简介PFISTER转子秤是一种新型计量控制设备,它可以稳定地控制和计量粉状物料的流量,且密封性能好,无粉尘污染,机械故障少。

我厂1995年底在分解炉和窑喂煤系统改造中安装了两台转子秤,至今运行稳定,未出现重大故障,使喂煤系统故障造成的停窑时间大大减少。

转子秤的电气控制部分采用了称为MSR的智能化小型控制器,它和ABB调速单元PAD605有机的结合在一起,完成电气联锁和物料流量的调节控制。

两者均为内部带有微处理器的智能化单元。

MSR内部包含了一个流量过程控制PI调节器和一个信号联锁处理开关量的PC控制器。

其中PI调节器根据中控给定量和实际流量信号输出操作值控制调速单元PAD605实现电机转速调节。

MSR内的PC控制器对外部输入信号进行软接点联锁,避免了过多的中间继电器联锁在长期工作时故障率高的缺点。

PC控制器实时对运转过程中的各输入信号扫描监测,根据检测到的信息进行信号联锁处理,然后执行相应的输出控制动作。

如果运转中检测到故障信号,则通过PC程序处理完成安全联锁停机,并在MSR显示器上给出相应的故障信息提示。

这些故障信息提示在操作手册上仅给出了简单的说明,也没给出具体的处理方法。

这对查找故障解决问题十分不利。

笔者根据安装调试和运转中的经验,分析了控制系统中PC控制器对信号联锁处理的SPS程序,对故障信息产生的原因进行了比较全面的分析,找出了这些故障的一般处理方法,并在实践中应用。

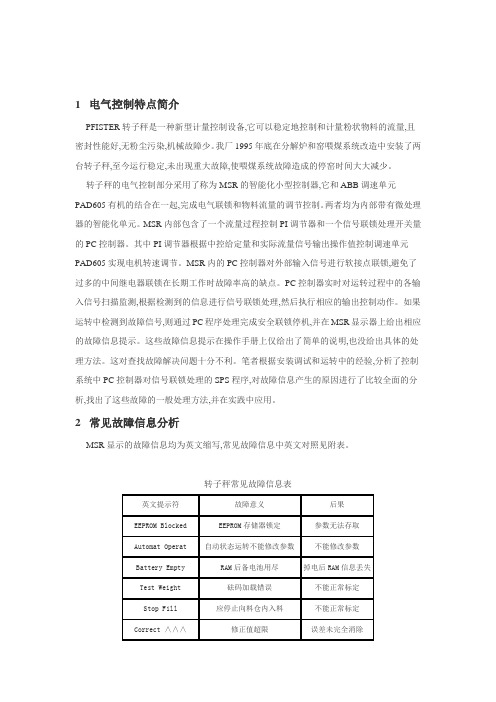

2 常见故障信息分析MSR显示的故障信息均为英文缩写,常见故障信息中英文对照见附表。

转子秤常见故障信息表2.1 MSR自身故障2.1.1 EEPROM存贮器锁定(EEPROM BLOCKED)这是在修改MSR内部配置参数时常出现的一种故障。

为保护存储在EEPROM中的参数不被随意更改,在MSR背面设置了一个DIP开关,其中第1位和第2位开关置“OFF”为正常工作时保护模式,禁止对内部参数进行修改。

当需要修改参数时必须将上述两位开关置于“ON”,才能不出现上述故障并修改和存储有关参数。

通讯地址：天津水泥工业设计研究院有限公司，天津３００４００；收稿日期：２００８－０７－２５；编辑：沈颖１前言水泥行业中，喂煤系统对烧成段有重要的影响。

烧成段喂煤量的波动、失控，会导致煤粉不完全燃烧，造成能源浪费，还有可能造成预热器结皮、堵塞，直接影响窑的运转率和台时产量，最终影响工厂的经济效益。

德国菲斯特公司制造的转子秤具有精度高，计量准确，连续喂煤量稳定、可调，响应速度快，对煤粉（煤种、细度、水分等）适应能力强等特点，可以有效地提高熟料的产量和质量，节约能耗，降低生产成本。

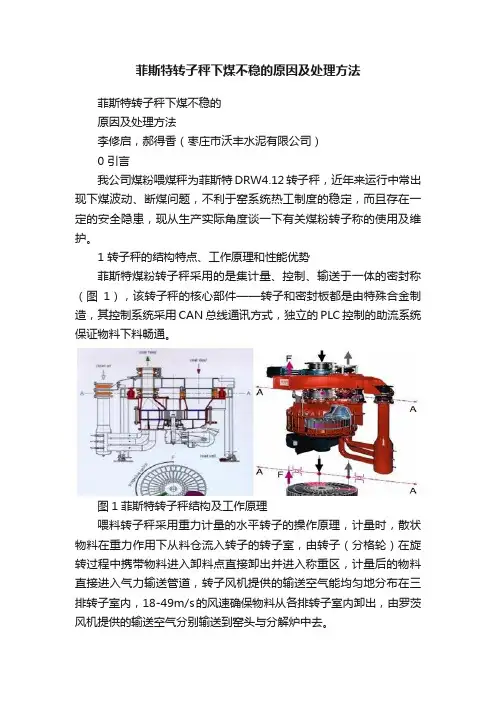

２工作原理转子秤采用的是重力检测的天平计量式的工作原理（图１）。

转子是转子秤的核心部件，它置于上、下密封板之间，并设有专门的调整螺栓，用来调整间隙，保证其密封性能良好。

转子环上具有许多小格，整个转子安装在转子轴上由电机拖动，煤粉经进料管在重力的作用下，从进料口直接注入转子的小格中。

整个转子秤支承在一根称量轴Ａ－Ａ铰链和称重点Ｂ上（悬挂），Ａ－Ａ轴心通过进料管、出料管、进风管的中心，这三根管的同一水平面上均有弹性补偿节，对外部压力波动造成的计量偏差进行补偿，避免转子秤受到任何外力的影响。

同时为了使预先确定的设定值和储存在存储器内的物料量相适应，通过先期控制原理，转子喂料秤可对任何波动给予校正并给出短期高精确度。

该系统的特点是秤密封性能好、机械故障率低、计量精度高、运行稳定可靠。

３转子秤在使用中常见问题及解决措施连续准确稳定地对回转窑（包括分解炉）进行喂煤，是稳定窑的热工制度、降低能耗、提高熟料产量与质量、保证设备安全正常运转的关键因素。

通过查阅有关文献资料，并走访有关转子秤的使用单位，对转子秤使用过程中常见的问题及解决措施总结以下几点：３．１下煤不稳定这是最常见的问题之一，其实涉及到下煤不稳的情况，大部分并不是出自计量设备本身，从所了解的情况看，它与煤粉水分与质量、煤粉仓的密封及保温、收尘管、压缩空气、罗茨风机选型等因素有关。

菲斯特转子秤专项交流研讨会报告针对达州、广元海螺前期菲斯特转子秤出现的问题，电气自动化部于2012年9月3日-9月5日在达州海螺组织菲斯特厂家和川渝区域部分专业技术人员召开了关于菲斯特转子秤专项交流研讨会，就菲斯特转子秤CSC故障及存在问题进行分析研讨，分析故障原因，总结管理维护经验，供参考借鉴。

具体情况如下：一、达州海螺转子秤存在问题解析1、CSC故障检查处理8月18日达州海螺一线窑尾转子秤突然跳停，变频器报F46，同时CSC面板系统运行及通讯运行两指示灯不停闪烁，对CSC进行多次复位，故障无法消除，将二线窑尾秤CSC板件更换至一线窑尾，运行正常并使用至今。

故障代码F46即系统总线2通讯故障，总线2有两个接口即X9（与现场通讯）和X10（控制柜内通讯），为尽快排除故障，部室协调菲斯特厂家至达州海螺生产现场，利用二线窑停机机会对该故障CSC进行现场处理，从以下几方面进行排查分析：1）各接线及控制电缆检查。

对控制柜和现场控制箱内通讯电缆及其接口进行检查，如：RS422，RS232串口等，检查外部线路有无损坏，均无异常。

2）接地检查。

对控制柜和现场控制箱内通讯电缆屏蔽线接地、控制柜及现场控制箱接地、大系统接地情况逐一进行检查，均符合要求。

3）供电电源检查。

对CSC供电电源及柜内控制总电源电压进行检测，由于现场无电源专用测量监控装臵，通过万用表进行电压测量并观察判断，测量期间CSC供电电压及柜内电源电压稳定，但不排除瞬时电源电压波动导致CSC故障的可能性。

4）CPU及扩展卡检查。

按RESET键对CPU进行复位，并适度按压CPU芯片，基本排除因CPU接触不良的可能性；同时检查CSC主板上模拟量扩展卡是否烧毁，从而导致5VDC电源短路。

将扩展卡拿掉，上电测试，故障仍未消除，判断非扩展卡引起的CSC故障。

5）板件检查。

检查CSC各通讯接口是否完好，CSC板件有无明显烧毁或损坏元件，板件上插入式模块是否松动（CSC 主板部分模块和芯片是非焊接固定而是插入固定的），此类模块松动会引起引脚接触不良，进而导致CSC故障，对模块进行适度按压，使其接触良好，上电试验，故障现象仍存在。

菲斯特(PFISTER)转子秤的使用一、现场开机的条件1 中控远程连锁信号必须撤消。

λ2 罗茨风机必须运行。

λ3 现场手自动按钮必须转换到现场位置。

λ4 speed setpoint (0-100%)设定到20%左右，根据现场情况也可调整。

λ5 按start rotor（白色）按钮将会启动转子称。

λ6 按 stop rotor(红色）按钮将会停止运行。

λ7如果需要反转运行，则按rotor reverse(黑色）按钮，此按钮是点动按钮。

λ二、转子秤常见问题：1、转子秤在运行中跳停1）测速编码器坏，在监视设定的时间内，没有速度信号返给处理器。

λ2）误操作紧停开关。

λ3）转子内进异物。

λ4）下密封板磨损严重，有煤粉进入将转子托起，导致上间隙变小跳停。

λ5）电机、变频器保护。

λ2、转子秤不能运行1）长时间停车，壳体有煤粉结露形成煤饼，转子不能运行。

λ2）中控设定低。

λ3）皮带松动或打滑。

λ4）轴密封加油量过大，油煤混合形成煤泥，负荷增大。

λ5）有异物λ3、计量不准确1）零点曲线未标定。

λ2）秤体有杂物或积灰。

λ3）间隙大，煤粉流过间隙未计量。

λ4）传感器保护螺栓与秤体有接触。

λ5）修正系数设置不当。

λ6）煤粉潮湿，转子内室有积料（死料）λ7）均压管失去作用。

λ8）转子秤工作在VFC控制状态。

λ4、转子秤的机械磨损1）转子进异物，磨损转子和密封板。

λ2）间隙大，物料流过间隙。

λ3）壳体清洗压力太小，转子与外壳体之间进煤粉。

λ4）风速太大磨损出料口出料头和耐磨套。

λ5）驱动轴密封缺油，磨损密封环，长时间时磨损驱动轴。

λ6）下料管膨胀节清洗压力太大或清洗时间过长。

λ三、我对转子秤的几点认识：零点曲线标定的重要性λ机旁“反转按钮”的使用λ“远程联锁”信号的使用λ转子秤的停车λ助流时间的调整λ1、零点曲线标定的重要性零点曲线：空秤状态下，转子旋转一周，CSC把转子不同位置的重量作为皮重记录下来，以此计算出转子每个点的物料重量，从而实现前馈控制。

中图分类号：TQ 72.6 4.2 文献标识码：B 文章编号： 008-0473(20 8)04-0032-03 DOI编码： 0. 6008/ki. 008-0473.20 8.04.007熟料烧成控制中菲斯特转子秤常见故障分析杨洪伟 琚瑞喜登封市嵩基水泥有限公司，河南 登封 452478摘 要 菲斯特转子秤常常发生或设备或工艺或电气控制故障，给生产带来影响。

转子秤窜风、煤粉水分大、膜片堵塞都会引起转子秤蓬仓。

引起转子秤窜风蓬仓的原因很多，比如送煤风压过高，收尘管道堵塞，转子与模板间隙忽大忽小等等。

秤底部测速盘失圆会引起转子秤运行波动。

煤粉积存电器元件发热，锁秤螺栓掉落，转子秤会出现“转子故障”信号跳停。

关键词 转子秤 窜风 蓬仓 测速盘 波动 跳停0 引言在预分解窑熟料生产线上，常能见到用于煤粉计量的菲斯特转子秤。

在使用过程中，菲斯特转子秤常常发生或设备或工艺或电气控制故障，给生产带来影响。

在我公司，菲斯特转子秤多次发生煤粉蓬仓、运行波动和故障跳停，在处理过程中积累了一些经验，笔者在此予以总结分享。

1 转子秤蓬仓转子秤窜风、煤粉水分大、膜片堵塞都会引起转子秤蓬仓。

1.1 转子秤窜风蓬仓转子秤窜风蓬仓一般指喂料风从转子上部间隙中向下料管内窜风，在下料管出口处形成气囊，阻碍煤粉向下流动而蓬仓。

蓬仓的危害就是引起煤粉喂入波动，甚至间歇性断料。

引起转子秤窜风蓬仓的原因很多，比如送煤风压过高，收尘管道堵塞，转子与模板间隙忽大忽小等等。

1.1.1 送煤风压过高引起窜风蓬仓笔者记录了一次因送煤风压过高引起的窜风蓬仓：窑尾送煤粉风压22 kPa，送煤粉风机标配风量108.6 m3/min，给定29 Hz，分解炉给煤粉17 t/h，煤粉蓬仓频繁（见图1）。

调整窑尾送煤粉风压19 kPa，送煤粉风机给定20 Hz，分解炉给煤粉17 t/h，煤粉蓬仓现象消失（见图2）。

在实际操作中，我们称这种现象叫气固比高了，引起窜风蓬仓。

转子称下煤不稳的原因及处理方法伊犁南岗建材(集团)有限责任公司伊犁水泥厂二OO九年十二月摘要：本文针对转子称下煤不稳定，进行设备工艺上的分析，并对其采取相应的措施，使其正常运转。

关键词：转子称煤波动水份转子称下煤不稳的原因及处理方法冯斌我厂1000T/d生产线窑头、窑尾各配备一台德国菲斯特喂煤转子称。

该生产线自2001年12月投产以来，经常出现窑尾称下不稳甚至有断煤现象。

主要表现在送煤罗茨风机电流波动大，压力波动逐渐加大，高低相差25Pa，分解炉温度随着下煤情况也开始波动，预热器C1出口温度下降，给窑的正常生产带来很大影响。

针对转子秤长期不能正常工作。

厂领导组织技术力量经过多方面的努力，最终攻克了这一大难关，解决了转子秤喂煤波动的问题。

使得窑的运转率与台时产量大幅度提高。

确保生产任务完成。

1、喂煤稳不稳的现象煤粉从煤粉仓卸出后进入转子称转盘内，经过转子称称重区计量，得到的实际量反馈到控制器与给定值进行比较，如反馈值偏小，则转子称转速增加，反之就会降低，计量后的煤粉由送风支管通过风力送到气力输送管路，再由罗茨风机输送到窑头或者分解炉，由于下煤量的多少直接影响到罗茨风机输送管道内的阻力，若阻力增大，罗茨风机电流增加，反之电流降低，所以从罗茨风机电流的变化就能判断下煤量的变化情况。

1.1 转子称实际下料量偏低造成送煤罗茨风机电流迅速下降，电流波动较小，分解炉温度也易于控制相对较稳定，说明下煤量比较稳定2、煤称波动的原因分析喂煤称出现波动后，我们重新调整了转子秤称体转子的间隙，但波动依然存在。

通过进一步的检查，我们发现造成喂煤称波动的原因主要有以下几个方面：2.1检查煤粉仓助流系统助流不畅检查煤粉仓助流压缩空气系统存在的问题有：a）部分电磁阀膜片已损坏，气流通过量降低，压力降低，达不到单向阀要求的最低压力，所以压缩空气也吹不进煤粉仓里。

b）大多数金属助流过滤垫片被煤粉堵塞，压缩空气根本吹不进煤粉仓。

c）单向阀本身存在结构缺陷，压力高后单向阀被自身锥型活塞封死，气流进不到煤粉仓去。

故障及处理指南CSC 系统ST GBPFISTER GmbH , D-86068 Augsburg page 00概述：1．故障类型： S ：称立刻停车。

M：故障信息（不影响当前的运行）。

P：可通过编程来决定其作用。

S1：第一组故障S2：第二组故障PFISTER GmbH , D-86068 Augsburg page 11PFISTER GmbH , D-86068 Augsburg page 22PFISTER GmbH , D-86068 Augsburg page 33PFISTER GmbH , D-86068 Augsburg page 44PFISTER GmbH , D-86068 Augsburg page 55PFISTER GmbH , D-86068 Augsburg page 66PFISTER GmbH , D-86068 Augsburg page 77PFISTER GmbH , D-86068 Augsburg page 88PFISTER GmbH , D-86068 Augsburg page 99PFISTER GmbH , D-86068 Augsburg page 1010PFISTER GmbH , D-86068 Augsburg page 1111PFISTER GmbH , D-86068 Augsburg page 1212PFISTER GmbH , D-86068 Augsburg page 1313PFISTER GmbH , D-86068 Augsburg page 1414PFISTER GmbH , D-86068 Augsburg page 1515PFISTER GmbH , D-86068 Augsburg page 1616PFISTER GmbH , D-86068 Augsburg page 1717PFISTER GmbH , D-86068 Augsburg page 1818PFISTER GmbH , D-86068 Augsburg page 1919PFISTER GmbH , D-86068 Augsburg page 2020PFISTER GmbH , D-86068 Augsburg page 2121PFISTER GmbH , D-86068 Augsburg page 2222PFISTER GmbH , D-86068 Augsburg page 2323PFISTER GmbH , D-86068 Augsburg page 2424PFISTER GmbH , D-86068 Augsburg page 2525PFISTER GmbH , D-86068 Augsburg page 2626PFISTER GmbH , D-86068 Augsburg page 2727PFISTER GmbH , D-86068 Augsburg page 2828PFISTER GmbH , D-86068 Augsburg page 2929PFISTER GmbH , D-86068 Augsburg page 3030PFISTER GmbH , D-86068 Augsburg page 3131皮带称—皮带打滑的原因皮带的张力太小皮带的荷载太大转子称系统组态：测速—电机启动，但转子不动转速信号是转子前后移动产生的系统组态：增加的发送器—由于皮带磨损或损坏，导致电机运转而转子不动PFISTER GmbH , D-86068 Augsburg page 3232PFISTER GmbH , D-86068 Augsburg page 3333PFISTER GmbH , D-86068 Augsburg page 3434Outputlimit-输出超限PFISTER GmbH , D-86068 Augsburg page 3535PFISTER GmbH , D-86068 Augsburg page 3636PFISTER GmbH , D-86068 Augsburg page 3737。

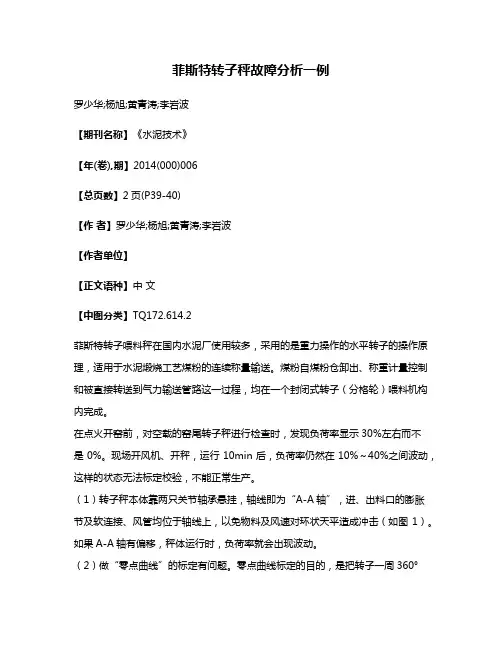

菲斯特转子秤故障分析一例罗少华;杨旭;黄青涛;李岩波【期刊名称】《水泥技术》【年(卷),期】2014(000)006【总页数】2页(P39-40)【作者】罗少华;杨旭;黄青涛;李岩波【作者单位】【正文语种】中文【中图分类】TQ172.614.2菲斯特转子喂料秤在国内水泥厂使用较多，采用的是重力操作的水平转子的操作原理，适用于水泥煅烧工艺煤粉的连续称量输送。

煤粉自煤粉仓卸出、称重计量控制和被直接转送到气力输送管路这一过程，均在一个封闭式转子（分格轮）喂料机构内完成。

在点火开窑前，对空载的窑尾转子秤进行检查时，发现负荷率显示30%左右而不是0%。

现场开风机、开秤，运行10min后，负荷率仍然在10%～40%之间波动，这样的状态无法标定校验，不能正常生产。

（1）转子秤本体靠两只关节轴承悬挂，轴线即为“A-A轴”，进、出料口的膨胀节及软连接、风管均位于轴线上，以免物料及风速对环状天平造成冲击（如图1）。

如果A-A轴有偏移，秤体运行时，负荷率就会出现波动。

（2）做“零点曲线”的标定有问题。

零点曲线标定的目的，是把转子一周360°的重量偏差自动记录下来，在秤体运行时进行计算，作为计量的补偿。

标定如果出现问题，重量值将会波动。

（3）传感器及称重机构有问题。

（4）重量信号回路受到变频器干扰；控制器CSC有问题。

（1）设备为正常停车，停窑3d，未对秤体进行解体维修，每边关节轴承处的六个螺栓未见松动，所以排除A-A轴移位的可能。

（2）零点曲线标定，除了依靠CSC控制器内部程序以外，还要依靠减速机下方半月板及接近开关来定义转子的“360°”，否则标定会产生错误。

检查该开关，动作正常，现控制柜LCB内CPI上的15号灯检测信号正常，PHT手操器未报警“SLIP CON⁃TROL”打滑控制。

（3）检查称重传感器外观、安装位置、挂钩松紧度，与头秤比较，也属于正常，检查上方的配重螺栓未见松动。

打开两个油阻尼盒的盖子，发现有煤粉侵入，阻尼油颜色变质，于是拆掉盒子清洗掉里面的絮状物，按照阻尼盒的间隙要求重装，并灌入同等粘度的润滑油。
