化工基础考试题

化工基础考试题

第一章流体的流动与输送1、滞流（名词解释）：流体流动时，流体的质点做一层滑过一层的位移，层与层之间没有明显的干扰。

（墨水在水中呈直线）湍流（名词解释）：流体流动时，流体的质点有剧烈的涡动，只有靠近管壁处还保留滞留的形态。

（墨水无固定轨迹，呈絮状）2、影响流体流动类型的因素有哪些？（简答题）（1）管径（2）密度（3）粘度（4）速度雷诺数Re=dvρ/μ当Re<2000时为滞流，当2000<Re<4000时为过渡态，当Re>4000时为湍流3、流体流动过程中产生阻力的内因（根本原因）：实际流体有粘度4、实验室中常用的两种流量计：（1）转子流量计（2）孔板流量计5、流体阻力实验中测量的是球形截止阀的局部阻力6、伯努利方程应用的条件：静止流体、理想流体、实际流体7、文氏管流量计的压头损失比孔板流量计的小8、伯努利实验中，测压管的测压孔开在管壁处测量的为静压强，测压管的测压孔正对水流方向时，测压管内液注的高度是静压头与动压头之和。

9、 e.g.滞流流量不变，管径缩小一倍，阻力增加16倍10、流体阻力与管长成正比，管长扩大一倍，阻力扩大一倍。

11、离心泵产生汽蚀的原因：安装高度过高。

离心泵产生气缚的原因：启动前没灌满水，离心泵有气体。

12、离心泵靠出口阀调节流量，离心泵在启动之前要关闭出口阀，先启动电机后开出口阀，离心泵关闭时先关出口阀后关闭电机。

13、旋涡气泵属于正位移泵，靠旁路调节阀调节流量，阀门全开体系流量最小，阀门全关体系流量最大。

14、连续性方程是根据物料衡算推导出来的，伯努利方程是根据能量衡算推导出来的。

15、绝对压=大气压+表压，真空度=大气压-绝对压会计算AB之间的压差16、定态流动（名词解释）：流体流动的系统中，若任一截面上流体的性质（如密度、粘度等）和流动参数（如流速、压力等）不随时间而改变，此种流动称为定态流动。

17、流体的流动形态如果为滞流，摩擦阻力系数与Re有关；如果为湍流，摩擦阻力系数与Re和相对粗糙度有关。

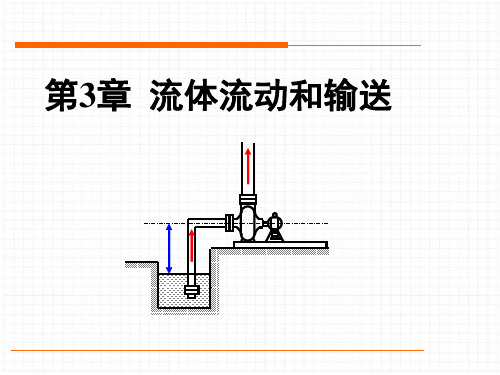

食品工程原理 3. 流体流动和输送

食品工程原理 3. 流体流动和输送

• 【例2-1】旋转圆筒黏度计，外筒固 定，内筒由同步电动机带动旋转。 内外筒间充入实验液体（见图2-2）。 已知内筒半径r1=1.93cm，外筒半径 r2=2cm，内筒高h=7cm，实验测得 内筒转速 n=10 r/min，转轴上扭矩 M=0.0045 N·m。试求该实验液体的 动力黏度。
图2-2 旋转圆筒黏度计
解：充入内外筒间隙的实验液体在内筒带动下做圆周运动。因间 隙很小，速度近似直线分布。 不计内筒两端面的影响，内筒壁的剪应力 :
du r1 dy
2πn 2π 10 π
60 60 3
扭矩：
M
2r1 h r1
2r13h
则动力黏度为 ：
M 2πr13h
0.952
Pa s
2. 非牛顿型流体 •剪应力τ与速度梯度du/dy的关系即为该流体在特定温度、 压强条件下的流变特性，即：
此式所表示的关系称为牛顿黏性定律。 牛顿黏性定律指出， 流体的剪应力与法向速度梯度成正比而和法向压力无关。
服从这一定律的流体称为牛顿型流体，如所有气体、纯液 体及简单溶液、稀糖液、酒、醋、酱油、食用油等。
不服从这一定律的流体称为非牛顿型流体，如相对分子质 量极大的高分子物质的溶液或混合物，以及浓度很高的颗粒悬 浮液等均带有非牛顿性质（黏度值不确定）。
V=uA W=ρV
•
当流体以大流量在长距离的管路中输送时，需根据
具体情况在操作费与基建费之间通过经济权衡来确定适
宜的流速。
•
车间内部的工艺管线，通常较短，管内流速可选用
经验数据，某些流体在管道中的常用流速范围如教材中
表2－1所示。
（一）稳定流动热力体系的概念 1. 稳定流动与不稳定流动
图2-8 稳定流动示意图

化工——第二章_2(流动基本概念)

化工——第二章_2(流动基本概念)



Re 9 10 5 2000 1 整理得： u 1.14( m s ) d 0.158
燃料油在管中作层流时的临界速度为1.14m· s-1。
2-7 流速分布
层流
如上图所示，流体在圆形直管内作定态层流流动。在圆管内， 以管轴为中心，取半径为r、长度为l的流体柱作为研究对象。
粘性是流体流动时产生的阻碍流体流动的内摩擦力。 粘度是衡量流体粘性大小的物理量。
u F A y
u F A y
剪应力：单位面积上的内摩擦力，以τ表示。
F u A y
适用于u与y成直线关系
du dy
式中：
——牛顿粘性定律
du 速度梯度 ： dy
比例系数，它的值随流体的不同而不同，流 ：
P (泊）
cm
SI单位制和物理单位制粘度单位的换算关系为：
1Pa s 1000 cP 10 P
5）运动粘度
v

单位： SI制：m2/s； 物理单位制：cm2/s，用St表示。
1 St 100 cSt 10 4 m 2 / s
思考：
（1）气体在一定直径的圆管中流动，如果qm不变，
第二章 流体流动与输送
闽南师范大学 化学与环境科学系 主讲：张婷
第二节
流体流动
一、流量与流速
二、定态流动与非定态流动 三、流动形态 四、牛顿黏性定律 五、边界层及边界层分离 六、流体在管内的速度分布
§2 流体流动
2-1 流体的流量和流速 • 流量
单位时间内通过导管任一截面的流体量称为流量(或流率)。
d u 流体的流动类型用雷诺数Re判断： Re
Re的量纲：
L M ( L) 3 du T L [Re] [ ] L0 M 0T 0 1 M ( L )(T )

流体流动与输送技术—认识流体输送过程(化工原理课件)

流体流动与输送技术—认识流体输送过程(化工原理课件)

三、管路的试压与吹扫 管路安装完毕后，应作强度与严密度试验，检验管路是否符合设计要求
，试验是否有漏气或漏液现象，称为试压。管路的操作压力不同，输送的物 料不同，试压的要求也不同。试压主要采用液压试验，少数也可采用气压试 验。当管路系统进行水压试验，试验压力（表压）为294KPa，在试验压力 下维持5分钟，未发生渗漏现象，则水压试验为合格。
10. 在焊接或螺纹连接的管路上应适当配置一些法兰或活接头，以利于安 装、拆卸和检修。
11. 阀门的仪表的安装高度主要考虑操作的安全和方便。 12. 某些不能耐高温的材料（如聚四氟乙烯管、橡胶管）制成的管路应避 开热管路，输送冷流体（如冷冻盐水）的管路应与热流体的管道相互避开。
因此在布置管路时，应参阅有关资料，依据上述原则制订方案，确保 管路的布置安全、科学、合理、经济。
7. 一般情况下，管路采用明线安装，但上下水管及废水管采用埋地铺设， 埋地安装深度应当在当地冰冻线以下。（为方便安装、检修和管理，管路尽 量架空敷设）
8．输送有毒或腐蚀性介质的管道，不得在人行道上空设置阀件、法兰等 ，以免泄露时发生事故；输送易燃易爆介质的管道，一般应设有防火、防爆 安全装置。
9. 管道不应挡门、挡窗；应避免通过电动机、配电盘、仪表盘的上空；在 有吊车的情况下，管道的布置不应妨碍吊车工作。管路的布置不应妨碍设备 、管件、阀门、仪表的检修。塔和容器的管路不应从人孔正前方通过，以免 影响打开人孔。
六、管路的防腐 在化工管路中使用的管材，一般大都采用金属材料。由于各种外界环境
因素和通过介质的作用，都会引起金属的腐蚀。金属腐蚀分为化学腐蚀和电 化学腐蚀两种。为了延长管路的使用寿命，确保化工生产安全运行，必须采 取有效的防腐措施。
管路的主要防腐措施，是在金属表面涂上不同的防腐材料，经过固化而 形成油漆，牢固地结合在金属表面上。由于油漆把金属表面同外界严密隔绝 ，阻止金属与外界介质进行化学反应或电化学反应，从而防止了金属的腐蚀 。

化工-第二章_流体流动与输送

化工-第二章_流体流动与输送
le/d = 9 ×2 = 18
2个90 弯头:
1个三通: 1个截止阀（半开）
le/d = 35 ×2 = 70
le/d = 50 le/d = 475
Σle = 833
23
（3）求ΣHf：
l le u H f + d d 2g
2 30 0 . 8 0.029 + 833 0.1 2 9.8 1.07(m)
2 1
2 2
头 损 失
7
机械能衡算方程（柏努利方程）讨论：
(1) 适用条件：不可压缩（压强变化 < 20%）、 连续、均质流体、等温流动
(2) 对静止流体, u = 0, Hf = 0, He = 0： p1 p2 z1 + z2 + --------静力学方程 g g
(3) 理想流体的柏努利方程表明，理想流体在等 温流动过程中任意截面上的总机械能或总压头为 常数，但不同截面上各形式的能量不一定相等， 相互间可转换
16
解：取贮槽液面为截面1-1，管路出口端面 为截面2-2，并以1-1面为基准面，在两截面 间列能量衡算式：
p1
2 u2 p2 + H e z2 g + + + hf 2
He
p2 - p1

2 u2 + z2 g + + hf 2
17
p2 – p1 = 0.2 atm =2.026 104 N· m-2
【例】：在兰州操作的苯乙烯真空蒸馏塔塔顶真空表 读数为80kPa，在天津操作时，真空表读数应为多 少？已知兰州地区的平均大气压85.3kPa，天津地 区为101.33kPa。 分析：维持操作的正常进行，应保持相同的绝对压， 根据兰州地区的压强条件，可求得操作时的绝对压。 解: 绝压=大气压 - 真空度 = 85300 – 80000 = 5300[Pa] 真空度=大气压-绝压 =101330 - 5300 =96030[Pa]

流体流动和输送.ppt

流体流动和输送.ppt

m
1
m
a1
1
a2
2
an
n
气体：
ρ= m V
=
pM RT
=
ρ0
T0 p Tp0
-----理想气体状态方程
气体混合物：混合前后质量不变，以1m3气体混合物为基准
ρm = Σψi ρi
理气
m
PM m RT
M m Mi yi
二、流体的静压强
垂直作用于流体单位面积上的力称为压强，习惯上 称之为压力，用 p 表示。
影响因素： 主要有体系、温度、浓度
T , L , G
思考：为什么？
气体内摩擦力产生的原因可以从 动量传递角度加以理解
液体的内摩擦力则是由分子间的 吸引力所产生
气 体 粘 度 共 线 图
第二节 流体流动的基本概念
一、流体静力学
因为流体静止，故 流体柱所受合力 ＝0
p2 A p1 A gA(Z1 Z2 ) 0
R 3 等压面
指示剂 0
? Enlarge the R value
➢Inclined manometer
p1
p2
R
a
R’ =R/sina
U形管压差计适用于被测压差不太小的场合。若所测压
力差很小，用U形压差计难以读准，可改用如图所示的双液
体压差计，将读数放大。
2、双液柱压差计
p1
p2
1略小于2
p1 p2 2 1 gR
一、物料衡算——连续性方程式 二、机械能衡算——柏努利方程式
习题课
第四节 流体流动的阻力损失
一、直管阻力损失的计算 二、局部阻力损失的计算
目录
第五节 管路计算
一、简单管路 二、复杂管路 习题课

化工原理流体流动与输送机械PPT课件

1.1.1.连续介质的假定
质点指的是一个含有大量分子的流体微团，其尺寸远小于 设备尺寸、但比分子自由程却大的多。
连续介质假定：假定流体是由无数内部紧密相连、彼此间 没有间隙的流体质点（或微团）所组成的连续介质。
工程意义：利用连续函数的数学工具，从宏观研究流体。
1.1.2.流体的压缩性
不可压缩性流体：流体的体积不随压力变化而变化，如液 体；
M m M 1 y 1 M 2 y 2 M n y n
y1, y2yn——气体混合物中各组分的摩尔(体积)分数。
11
1 流体流动与输送机Байду номын сангаас——1.1 流体基本性质
1.1.5.压力
流体的压力（p）是流体垂直作用于单位面积上的力，严格 地说应该称压强。称作用于整个面上的力为总压力。
压力（小写）
p
P
A
力（大写） 面积
N [p] m2 Pa
记：常见的压力单位及它们之间的换算关系
1atm =101300Pa=101.3kPa=0.1013MPa
=10330kgf/m2=1.033kgf/cm2
=10.33mH2O =760mmHg
12
1 流体流动与输送机械——1.1 流体基本性质
压力的大小常以两种不同的基准来表示：一是绝对真空， 所测得的压力称为绝对压力；二是大气压力，所测得的压强称 为表压或真空度。一般的测压表均是以大气压力为测量基准。
第1章 流体流动与输送机械
1.1 流体基本性质 1.2 流体静力学 1.3 流体动力学 1.4 流体流动的内部结构 1.5 流体流动阻力 1.6 1.7 流速与流量的测量 1.8 流体输送机械
1
∮计划学时：12学时
∮基本要求：

第1章 流体流动与输送


PB p2 gh2
p2 gh2 p1 gh1
h1 h2
液封
p p A 水 gh
p pA h 水 g
§1.2 流体流动 1.2.1定态流动与非定态流动
• 在流动系统中，若任一截面处的流速、压强、密 度等有关物理量仅随位置而变，但不随时间而变， 这种流动称为定态流动。 • 若流体流动时，流体任一截面处的有关物理量既 随位置又随时间而变，则称为非定态流动。
2
u2
1
2
'
• 位能： 位能=mgz
u1
Z2 1
'
1 • 动能： 动能= mu 2 2 • 静压能：设m kg体积为V m3的流体流经管道截 面积为A m2的管道，流体通过该截面所走过距 离为L=V/A。通过该截面时受到上游的力为F =pA，则流体压过该截面所作的功为：
Z1
V FL pA pV A
1.1.4流体静力学方程应用实例
U型管压差计
p1
p2
PA PA'
PA P 1 Zg Rg PA' P2 Zg R o g

Z
P 1 P 2 ( o )gR
ρo>>ρ
R
A
A'

P1-P2 = ρ0gR
U型管压差计
液位计
PA=PB
PA p1 gh1
压强表示方法 压强表示方法：表压强，绝对压强，真空度
• 表压强=绝对压强-大气压强 • 真空度=大气压强-绝对压强 • 真空度=-表压强
绝对压强 1atm 表压强 测压点3 1个标准大气压 （表压为零；真空度为零） 真空度 测压点2 绝对压强 0

流体的运动与输送


）：当被测流体的绝对压力小于大气压时 真空度（vacuum）：当被测流体的绝对压力小于大气压时，其低于大气压 ）：当被测流体的绝对压力小于大气压时， 的数值， 的数值，即： 真空度＝大气压力－ 真空度＝大气压力－绝对压力
注意：此处的大气压力均应指当地大气压。 注意：此处的大气压力均应指当地大气压。在本章中如不加说明时均可按标准大气 压计算。 压计算。
p1 p2
m
p A = p1 + ρg (m + R)
p A' = p 2 + ρgm + ρ 0 gR
R A A’
所以 整理得
p1 + ρg (m + R) = p2 + ρgm + ρ 0 gR
p1 − p 2 = ( ρ 0 − ρ ) gR
若被测流体是气体，ρ << ρ 0 ，则有
p1 − p 2 ≈ Rgρ 0
p1
压力形式 能量形式
ρ
+ z1 g =
p2
ρ
+ z2 g
——静力学基本方程 静力学基本方程
讨论： 讨论： （1）适用于重力场中静止、连续的同种不可压缩性 流体； （2）物理意义： 物理意义： 物理意义 zg ——单位质量流体所具有的位能，J/kg；
p
ρ 在同一静止流体中，处在不同位置流体的位
——单位质量流体所具有的静压能，J/kg。
扩大室内径与U管内径之比应 大于10 。
p1 − p 2 = Rg ( ρ A − ρ C )
（3） 倒U形压差计 ） 形压差计 指示剂密度小于被测流体密度， 如空气作为指示剂
p1 − p 2 = Rg ( ρ − ρ 0 ) ≈ Rgρ

《化工单元操作》流体流动与输送课件

P1 - P2 = ( - )gR R = R sinα
(4)微差压差计
dc / da > 10
c a且c < a（略小） P1 - P2 = (a - c)gR
P2
P1
ρc
R
ρA 图1-8 微差压差计
(5) 倒U形管压差计
ρ
P1 - P2 = ( - ）gR
’
若 >>
则 P1 - P2 = gR
v
1 v
dv dp
或
v
1
d
dp
v≠0 可压缩流体，如气体 v =0 不可压缩流体，如液体
1.2 流体静力学
流体静力学主要研究流体在静止状态下所受的各种力之 间的关系，实质上是讨论流体静止时其内部压强的变 化规律
1.2.1 流体的压强及其特性
压强：流体单位表面积上的法向表面力，习惯上称为压力
静压强：流体处于静止状态时的压强
1.2.2 流体静力学基本方程式
描述：静止流体内部，压力分布规律
形式：
p1
z1g
p2
z2g
方程的导出
依据：动量守恒定律
1）微元体(控制体)选取 2）受力分析
静止流体：F 表面力 质量力 0
在Z方向上∑FZ=0
( p p dz )dxdy ( p p dz )dydz Zdxdydz 0
绝压：相对绝对零压为基准的压力（a)
P(绝)=P(表)+P(大气) 压
力
表
真空度：绝对压力低于大气压时，
压
大气压与绝压之差 真空度=P(大气)-(绝)
注意：
绝 对 压大 力气
压
•使用表压、真空度时，必须注明
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

流体流动
一、流体流动复习题
1．流体密度的影响因素是什么？如何影响？气体的密度如何计算？
2．熟练掌握各种压强单位之间的换算，绝压、表压与真空度之间的关系。

3．掌握定态流动的概念以及定态流动时的物料衡算。

不可压缩流体流速与管径之间的关系。

4．与流体流动有关的能量形式有哪些？熟练掌握分析流动系统各截面上能量形式的方法。

熟悉流体机械能之间的相互转换关系。

5．柏努利方程的适用条件是什么？熟练掌握柏努利方程式的应用。

6．应用柏努利方程解决实际问题时要注意哪些事项？
7．液体、气体的粘度随压强、温度的变化关系是什么？熟悉粘度的单位换算；熟悉牛顿型流体和非牛顿型流体的概念。

8．流体的流动类型有哪两种？如何判断？在流体流量一定的条件下，雷诺数与管径是何关系？
10．当量直径的确定方法以及水力半径的意义。

11．流体在圆形管中流动时的流速分布情况以及平均流速与管中心最大流速的比值为多少？12．什么叫层流内层？如何减薄层流内层的厚度？
13．层流流动时流动阻力与管径和流速之间是何种关系？完全湍流时又是什么关系？15．流体在管内作层流和湍流流动时，摩擦系数与相对粗糙度是否有关？若有关，是何关系？16．掌握流体在圆形管内作层流流动时的摩擦系数的计算。

掌握管路总阻力的计算。

17．计算流通截面发生变化的局部阻力时，所用的流速应是大管还是小管内的流速。

18．当孔板流量计和文氏管流量计上压差计读数相同时，若两流量计的孔径相同，哪个流量计的流量大？
19．离心泵启动前为什么要首先灌泵？什么是气缚现象？
20．离心泵的后盖板上常开有一些小孔，它的作用是什么？叶轮的作用是什么？泵壳的作用是什么？它为什么做成流道面积逐渐扩大的蜗壳形？
21．离心泵有哪些特性？扬程的意义是什么？
22．离心泵启动时，泵的出口阀为什么要处于关闭状态？
23．离心泵铭牌上标出的性能指的是什么状态下的参数？选用离心泵和离心泵操作时效率应控制在什么范围？
24．写出清水泵、油泵、耐腐蚀泵的型号符号，选择泵的步骤是什么？
25．往复泵的性能与离心泵有哪些区别？写出正位移泵的开停、泵步骤。

26．何谓风量、风压？风压与气体的密度是什么关系？
二、题型示例
（一）填充题
1．1atm= mmH2O= kPa。

2．1kgf/cm2= mH2O= MPa。
