第一章_流体流动与输送机械复习 化工原理解析

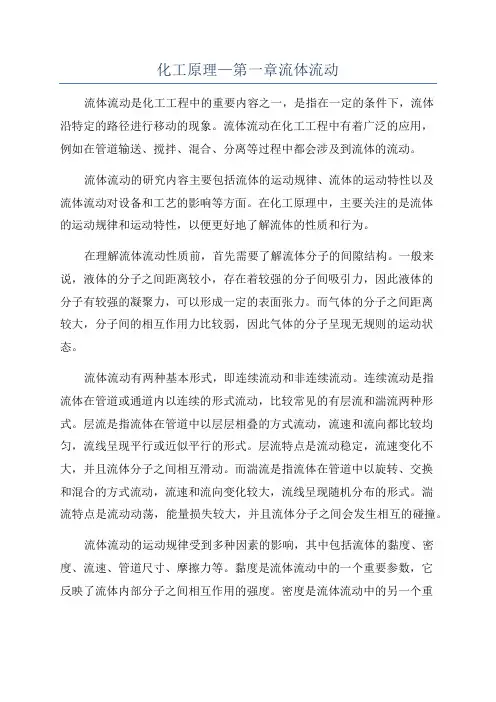

化工原理—第一章流体流动流体流动是化工工程中的重要内容之一，是指在一定的条件下，流体沿特定的路径进行移动的现象。

流体流动在化工工程中有着广泛的应用，例如在管道输送、搅拌、混合、分离等过程中都会涉及到流体的流动。

流体流动的研究内容主要包括流体的运动规律、流体的运动特性以及流体流动对设备和工艺的影响等方面。

在化工原理中，主要关注的是流体的运动规律和运动特性，以便更好地了解流体的性质和行为。

在理解流体流动性质前，首先需要了解流体分子的间隙结构。

一般来说，液体的分子之间距离较小，存在着较强的分子间吸引力，因此液体的分子有较强的凝聚力，可以形成一定的表面张力。

而气体的分子之间距离较大，分子间的相互作用力比较弱，因此气体的分子呈现无规则的运动状态。

流体流动有两种基本形式，即连续流动和非连续流动。

连续流动是指流体在管道或通道内以连续的形式流动，比较常见的有层流和湍流两种形式。

层流是指流体在管道中以层层相叠的方式流动，流速和流向都比较均匀，流线呈现平行或近似平行的形式。

层流特点是流动稳定，流速变化不大，并且流体分子之间相互滑动。

而湍流是指流体在管道中以旋转、交换和混合的方式流动，流速和流向变化较大，流线呈现随机分布的形式。

湍流特点是流动动荡，能量损失较大，并且流体分子之间会发生相互的碰撞。

流体流动的运动规律受到多种因素的影响，其中包括流体的黏度、密度、流速、管道尺寸、摩擦力等。

黏度是流体流动中的一个重要参数，它反映了流体内部分子之间相互作用的强度。

密度是流体流动中的另一个重要参数，它反映了单位体积内流体分子的数量。

流速是指流体单位时间内通过其中一横截面的体积。

流体流动对设备和工艺的影响也十分重要。

例如在管道输送过程中，流体的流速和流体动能的传递与损失会影响到输送效果和能耗；在搅拌过程中，流体的流动对传质和传热起着重要作用；在分离过程中，流体的流动会影响到分离设备的设计和操作。

因此，对流体流动的研究和掌握对于化工工程的设计和操作都具有重要意义。

化工原理思考题答案第一章流体流动与输送机械1、压力与剪应力的方向及作用面有何不同（P7、P9）答：压力垂直作用于流体表面，方向指向流体的作用面，剪应力平行作用于流体表面，方向与法向速度梯度成正比。

2、试说明黏度的单位、物理意义及影响因素（P9）答:单位是N∙s∕∏f即Pa∙s,也用CP（厘泊），1CP=ImPa∙s,物理意义：黏度为流体流动时在与流动方向相垂直的方向上产生单位速度梯度所需的剪应力（分子间的引力和分子的运动和碰撞）。

影响因素：流体的种类、温度和压力。

3、采用U型压差计测某阀门前后的压力差,压差计的读数与U型压差计放置的位置有关吗？（P12T3例1-3）答：无关，对于均匀管路，无论如何放置，在流量及管路其他条件一定时，流体流动阻力均相同，因此U型压差计的读数相同，但两截面的压力差却不相同。

4、流体流动有几种类型？判断依据是什么？（P25）答：流型有两种，层流和湍流，依据是：Re<2000时，流动为层流；Re⅛4000时，为湍流，2000WReW4000时，可能为层流，也可能为湍流5、雷诺数的物理意义是什么？（P25）答：雷诺数表示流体流动中惯性力与黏性力的对比关系，反映流体流动的湍动程度。

6、层流与湍流的本质区别是什么？（P24、P27）答：层流与湍流的本质区别是层流没有质点的脉动，湍流有质点的脉动。

7、流体在圆管内湍流流动时，在径向上从管壁到管中心可分为哪几个区域？（P28）答：层流内层、过渡层和湍流主体三个区域。

8、流体在圆形直管中流动，若管径一定而流量增大一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？（P31、32、33）答：层流时Wfxu,管径一定流量U增大一倍，Wf增大一倍能量损失是原来的2倍，完全湍流时Wf8/,管径一定流量U增大一倍，Wf增大流量增大四倍，能量损失是原来的4倍。

9、圆形直管中，流量一定，设计时若将管径增加一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？（P32、32、33）答：层流时Wf8u,流量一定管径d增加一倍，d2增大四倍，Wf减小为原来的1/4,能量损失是原来的1/4倍，完全湍流时Wf8tl2,流量一定管径d增加一倍，cP增大四倍，管径增加一倍能量损失是原来的1/4倍。

化工原理考研流体流动、流体输送机械计算题及解题思路第一章流体、泵1.已知输水管内径均为100mm，管内为常温水，流量为30m3/h，U形管中指示液密度为1260kg/m3，R1=872mm，R2=243mm。

求90°弯头的阻力系数ζ和当量长度。

2.槽内水位恒定。

槽的底部与内径为100mm的水平管连接，当A阀关闭时，测得R=600mm，h=1500mm，U形压差计为等直径玻璃管，试求：(1) 当A阀部分开启时，测得R=400mm，此时水管中的流量为多少(m3/h)？已知λ=0.02，管子入口处ζ=0.5。

(2) 当A阀全开时，A阀的当量长度l e=15d，λ=0.02，则水管中流量为多少(m3/h)？B点压强应为多少Pa(表)？读数R为多少？3.用离心泵将密闭贮槽A中的常温水送往密闭高位槽B中，两槽液面维持恒定。

输送管路为Φ108mm×4mm的钢管，全部能量损失为40×u2/2(J/kg)。

A槽上方的压力表读数为0.013MPa，B槽处U形压差计读数为30mm。

垂直管段上C、D两点间连接一空气倒U形压差计，其示数为170mm。

取摩擦系数为0.025，空气的密度为1.2 kg/m3，试求：(1) 泵的输送量；(2) 单位重量的水经泵后获得的能量；(3) 若不用泵而是利用A，B槽的压力差输送水，为完成相同的输水量，A槽中压力表读数应为多少？4.输水管路系统，AO管长l AO=100m、管内径为75mm，两支管管长分别为l OB=l OC=75m，管内径均为50mm，支管OC上阀门全开时的局部阻力系数ζ=15。

所有管路均取摩擦系数λ=0.03。

支管OB中流量为18m3/h，方向如图所示。

除阀门外其他局部阻力的当量长度均已包括在上述管长中。

试求：(1) 支管OC的流量(m3/h)；(2) A槽上方压强表的读数p A(kPa)。

5.用Φ89mm×4.5mm，长80m的水平钢管输送柴油，测得该管段的压降为5000Pa，已知柴油密度为800kg/m3，黏度为25mPa·s，试求：(1) 柴油在管内的流速(m/s)；(2) 该管段所消耗的功率(W)。

化工原理思考题答案第一章流体流动与输送机械1、压力与剪应力的方向及作用面有何不同答：压力垂直作用于流体表面，方向指向流体的作用面，剪应力平行作用于流体表面，方向与法向速度梯度成正比。

2、试说明粘度的单位、物理意义及影响因素答:单位是N·S/m2即Pa·s，也用cp，1cp=1mPa·s，物理意义为：分子间的引力和分子的运动和碰撞，与流体的种类、温度及压力有关3、采用U型压差计测某阀门前后的压力差,压差计的读数与U型压差计放置的位置有关吗？答：无关，对于均匀管路，无论如何放置，在流量及管路其他条件一定时，流体流动阻力均相同，因此U型压差计的读数相同，但两截面的压力差却不相同。

4、流体流动有几种类型？判断依据是什么？答：流型有两种，层流和湍流，依据是：Re≤2000时，流动为层流；Re≥4000时，为湍流，2000≤Re≤4000时，可能为层流，也可能为湍流5、雷诺数的物理意义是什么？答：雷诺数表示流体流动中惯性力与黏性力的对比关系，反映流体流动的湍动状态6、层流与湍流的本质区别是什么？答：层流与湍流的本质区别是层流没有径向脉动，湍流有径向脉动7、流体在圆管内湍流流动时，在径向上从管壁到管中心可分为哪几个区域？答：层流内层、过渡层和湍流气体三个区域。

8、流体在圆形直管中流动，若管径一定而流量增大一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？答：层流时W f∝u，流量增大一倍能量损失是原来的2倍，完全湍流时Wf∝u2 ，流量增大一倍能量损失是原来的4倍。

9、圆形直管中，流量一定，设计时若将管径增加一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？答：10、如图所示，水槽液面恒定，管路中ab及cd两段的管径、长度及粗糙度均相同，试比较一下各量大小11、用孔板流量计测量流体流量时，随流量的增加，孔板前后的压差值将如何变化？若改用转子流量计，转子上下压差值又将如何变化？答：孔板前后压力差Δp=p1-p2，流量越大，压差越大，转子流量计属于截面式流量计，恒压差，压差不变。

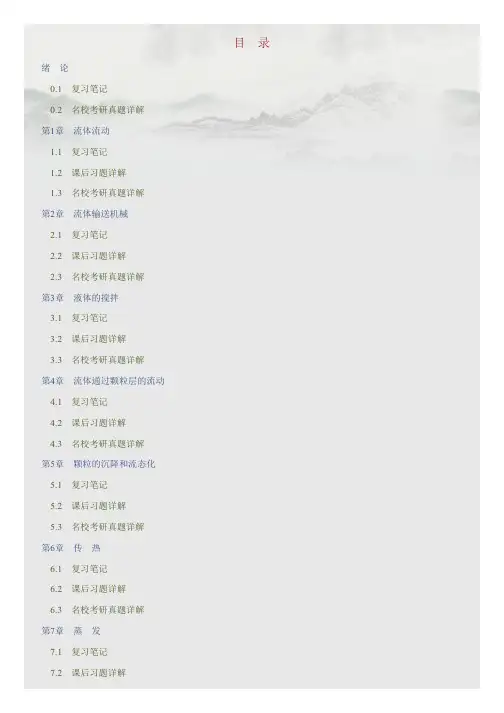

目　录绪　论0.1　复习笔记0.2　名校考研真题详解第1章　流体流动1.1　复习笔记1.2　课后习题详解1.3　名校考研真题详解第2章　流体输送机械2.1　复习笔记2.2　课后习题详解2.3　名校考研真题详解第3章　液体的搅拌3.1　复习笔记3.2　课后习题详解3.3　名校考研真题详解第4章　流体通过颗粒层的流动4.1　复习笔记4.2　课后习题详解4.3　名校考研真题详解第5章　颗粒的沉降和流态化5.1　复习笔记5.2　课后习题详解5.3　名校考研真题详解第6章　传　热6.1　复习笔记6.2　课后习题详解6.3　名校考研真题详解第7章　蒸　发7.1　复习笔记7.2　课后习题详解7.3　名校考研真题详解第8章　气体吸收8.1　复习笔记8.2　课后习题详解8.3　名校考研真题详解第9章　液体精馏9.1　复习笔记9.2　课后习题详解9.3　名校考研真题详解第10章　气液传质设备10.1　复习笔记10.2　课后习题详解10.3　名校考研真题详解第11章　液液萃取11.1　复习笔记11.2　课后习题详解11.3　名校考研真题详解第12章　其他传质分离方法12.1　复习笔记12.2　课后习题详解12.3　名校考研真题详解第13章　热、质同时传递的过程13.1　复习笔记13.2　课后习题详解13.3　名校考研真题详解第14章　固体干燥14.1　复习笔记14.2　课后习题详解14.3　名校考研真题详解绪　论0.1　复习笔记一、化工生产过程1．化学工业的定义化学工业是对原料进行化学加工以获得有用产品的工业，核心是化学反应过程及其设备——反应器。

2．化工生产的要求为使反应器内保持适宜的压力、温度和物料的组成等条件，原料需经过前处理。

前处理是指原料经过的一系列预处理以除去杂质，达到必要的纯度、温度和压力的过程。

反应产物同样需要经过各种后处理过程加以精制。

二、单元操作1．单元操作的分类按操作的目的可分为：（1）物料的增压、减压和输送；（2）物料的混合或分散；（3）物料的加热或冷却；（4）非均相混合物的分离；（5）均相混合物的分离。

第1章 流体流动1-1．容器A 中气体的表压力为60kPa ，容器B 中的气体的真空度为Pa 102.14⨯。

试分别求出A 、B 二容器中气体的绝对压力为若干Pa 。

该处环境大气压等于标准大气压。

（答：A,160kPa ；B,88kPa ）解：取标准大气压为kPa 100，所以得到：kPa 16010060=+=A P ；kPa 8812100=-=B P 。

1-2．某设备进、出口的表压分别为 12kPa -和157kPa ，当地大气压为101.3kPa ，试求此设备进、出口的压力差为多少Pa 。

(答：169kPa -) 解：kPa 16915712-=--=-=∆出进P P P 。

1-3．为了排除煤气管中的少量积水，用如图示水封设备，水由煤气管道上的垂直支管排出，已知煤气压力为10kPa （表压）。

问水封管插入液面下的深度h 最小应为若干？ （答：m 02.1）解：m 02.18.910101033=⨯⨯=∆=g P H ρ习题1-3 附图1-4．某一套管换热器，其内管为mm,25.3mm 5.33⨯φ外管为mm 5.3mm 60⨯φ。

内管流过密度为3m 1150kg -⋅，流量为1h 5000kg -⋅的冷冻盐水。

管隙间流着压力（绝压）为MPa 5.0，平均温度为C 00，流量为1h 160kg -⋅的气体。

标准状态下气体密度为3m 1.2kg -⋅，试求气体和液体的流速分别为若干1s m -⋅？（ 答：1L s m 11.2U -⋅=；1g s 5.69m U -⋅= ）习题1-4 附图解：mm 27225.35.33=⨯-=内d ，m m 5325.360=⨯-=外d ；对液体：122s m 11.2027.011503600/500044/-⋅=⨯⨯⨯===ππρ内d m A V u l l l l l ； 对气体：0101P P =ρρ⇒3560101m kg 92.51001325.1105.02.1-⋅=⨯⨯⨯==P P ρρ，()224内外内外D d A A A g -=-=π()2322m 1032.10335.0053.04⨯=-=π，13s m 69.592.51032.13600/160/--⋅=⨯⨯===ggg gg g A m A V u ρ。

第一章、流体流动一、 流体静力学 二、 流体动力学 三、 流体流动现象四、流动阻力、复杂管路、流量计一、流体静力学：● 压力的表征：静止流体中，在某一点单位面积上所受的压力，称为静压力，简称压力，俗称压强。

表压强（力）＝绝对压强（力）-大气压强（力） 真空度＝大气压强-绝对压大气压力、绝对压力、表压力（或真空度）之间的关系 ● 流体静力学方程式及应用：压力形式 )(2112z z g p p -+=ρ 备注：1)在静止的、连续的同一液体内，处于同一 能量形式g z p g z p 2211+=+ρρ水平面上各点压力都相等。

此方程式只适用于静止的连通着的同一种连续的流体。

应用：U 型压差计 gR p p )(021ρρ-=- 倾斜液柱压差计微差压差计二、流体动力学● 流量质量流量 m S kg/sm S =V S ρ体积流量 V S m 3/s质量流速 G kg/m 2s(平均)流速 u m/s G=u ρ ● 连续性方程及重要引论：22112)(d d u u = ● 一实际流体的柏努利方程及应用（例题作业题） 以单位质量流体为基准：f e W pu g z W p u g z ∑+++=+++ρρ222212112121 J/kg 以单位重量流体为基准：f e h gp u g z H g p u g z ∑+++=+++ρρ222212112121 J/N=m 输送机械的有效功率： e s e W m N = 输送机械的轴功率： ηeN N =（运算效率进行简单数学变换）应用解题要点：1、 作图与确定衡算范围:指明流体流动方向，定出上、下游界面；2、 截面的选取：两截面均应与流动方向垂直；3、 基准水平面的选取：任意选取，必须与地面平行，用于确定流体位能的大小；4、 两截面上的压力：单位一致、表示方法一致；5、 单位必须一致：有关物理量的单位必须一致相匹配。

三、流体流动现象：流体流动类型及雷诺准数：（1）层流区 Re<2000 （2）过渡区 2000< Re<4000 （3）湍流区 Re>4000本质区别：（质点运动及能量损失区别）层流与端流的区分不仅在于各有不同的Re 值，更重要的是两种流型的质点运动方式有本质区别。

第一章 流体流动流体的重要性质1．某气柜的容积为6 000 m 3，若气柜内的表压力为5.5 kPa ，温度为40 ℃。

已知各组分气体的体积分数为：H 2 40%、 N 2 20%、CO 32%、CO 2 7%、C H 4 1%，大气压力为 101.3 kPa ，试计算气柜满载时各组分的质量。

解：气柜满载时各气体的总摩尔数()mol 4.246245mol 313314.860000.10005.53.101t =⨯⨯⨯+==RT pV n 各组分的质量：kg 197kg 24.246245%40%4022H t H =⨯⨯=⨯=M n m kg 97.1378kg 284.246245%20%2022N t N =⨯⨯=⨯=M n mkg 36.2206kg 284.246245%32%32CO t CO =⨯⨯=⨯=M n m kg 44.758kg 444.246245%7%722CO t CO =⨯⨯=⨯=M n m kg 4.39kg 164.246245%1%144CH t CH =⨯⨯=⨯=M n m2．若将密度为830 kg/ m 3的油与密度为710 kg/ m 3的油各60 kg 混在一起，试求混合油的密度。

设混合油为理想溶液。

解： ()kg 120kg 606021t =+=+=m m m331221121t m 157.0m 7106083060=⎪⎪⎭⎫ ⎝⎛+=+=+=ρρm m V V V 33t t m m kg 33.764m kg 157.0120===V m ρ 流体静力学3．已知甲地区的平均大气压力为85.3 kPa ，乙地区的平均大气压力为101.33 kPa ，在甲地区的某真空设备上装有一个真空表，其读数为20 kPa 。

若改在乙地区操作，真空表的读数为多少才能维持该设备的的绝对压力与甲地区操作时相同？ 解：（1）设备内绝对压力 绝压=大气压-真空度= ()kPa 3.65Pa 1020103.8533=⨯-⨯ （2）真空表读数真空度=大气压-绝压=()kPa 03.36Pa 103.651033.10133=⨯-⨯4．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。

化工原理期末复习重点第1章 流体流动1.1标准大气压(atm)=1.013×105Pa=1.033kgf/cm 2=10.33m H 2O=760mm Hg 1(at)=1kgf/cm 2 =9.81×104Pa 表压＝绝对压力－大气压力 真空度＝大气压力－绝对压力＝－表压2.静力学基本方程式 2a p p gh ρ=+（1）当液面上方的压力一定时，在静止液体内任一点压力的大小，与液体本身的密度和该点距液面的深度有关。

因此，在静止的、连续的同一液体内，处于同一水平面上的各点，因其深度相同，其压力亦相等。

压力相等的水平面，称为等压面。

（2）当液面的上方压力p a 有变化时，必将引起液体内部各点压力发生同样大小的变化。

3. q v :体积流量 m 3/s m 3/h q m :质量流量 kg/s kg/h u:流速（平均速度） m/sm v q q ρ=22//44V V m q q q u m s A d d ρππ===4.流体在管道中的流动状态可分为两种类型。

（1）层流：若其质点始终沿着与管轴平行的方向作直线运动，质点之间互相不混合，充满整个管的流体就如一层一层的同心圆筒在平行地流动，这种流动状态称为层流或滞流。

（2）湍流：当流体流速增大时，若有色液体与水迅速混合，则表明流体质点除了沿着管道向前流动外，各质点还做剧烈的径向脉动，这种流动状态称为湍流或絮流。

（3）区别：有无径向脉动。

5.雷诺数Re du ρμ=Re≤2000 流动类型为层流 Re ≥4000 流动类型为湍流2000<Re<4000 流动类型不稳定，可能是层流，也可能是湍流，或者两者交替出现，与外界干扰情况有关。

这一范围称为过渡区。

6.（1）流体在圆管中层流时，其平均速度为最大速度的一半，max 1u =。

（2）在靠近管壁的区域，仍有一极薄的流体作层流流动，称这一极薄流体层为层流内层或层流底层。

流体的湍流程度越大，层流底层越薄。

第一章流体流动质点含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。

连续性假定假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。

拉格朗日法选定一个流体质点,对其跟踪观察，描述其运动参数(如位移、速度等)与时间的关系。

欧拉法在固定空间位置上观察流体质点的运动情况，如空间各点的速度、压强、密度等，即直接描述各有关运动参数在空间各点的分布情况和随时间的变化。

定态流动流场中各点流体的速度u、压强p不随时间而变化。

轨线与流线轨线是同一流体质点在不同时间的位置连线，是拉格朗日法考察的结果。

流线是同一瞬间不同质点在速度方向上的连线，是欧拉法考察的结果。

系统与控制体系统是采用拉格朗日法考察流体的。

控制体是采用欧拉法考察流体的。

理想流体与实际流体的区别理想流体粘度为零，而实际流体粘度不为零。

粘性的物理本质分子间的引力和分子的热运动。

通常液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主。

气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主。

总势能流体的压强能与位能之和。

可压缩流体与不可压缩流体的区别流体的密度是否与压强有关。

有关的称为可压缩流体，无关的称为不可压缩流体。

伯努利方程的物理意义流体流动中的位能、压强能、动能之和保持不变。

平均流速流体的平均流速是以体积流量相同为原则的。

动能校正因子实际动能之平均值与平均速度之动能的比值。

均匀分布同一横截面上流体速度相同。

均匀流段各流线都是平行的直线并与截面垂直,在定态流动条件下该截面上的流体没有加速度,故沿该截面势能分布应服从静力学原理。

层流与湍流的本质区别是否存在流体速度u、压强p的脉动性，即是否存在流体质点的脉动性。

稳定性与定态性稳定性是指系统对外界扰动的反应。

定态性是指有关运动参数随时间的变化情况。

边界层流动流体受固体壁面阻滞而造成速度梯度的区域。

边界层分离现象在逆压强梯度下，因外层流体的动量来不及传给边界层，而形成边界层脱体的现象。

绪论1解：换算因数： 1.010********/==⋅=⋅=⋅⋅⋅⋅⋅⋅⋅⋅sm kg s m s cm g sN m scm g spa scm g∴1g ⋅cm -1⋅s -1=0.1pa ⋅s 2.解：51001325.1Paatm ⨯= 1m N Pa 2=⋅- 1m N J =⋅ 3310m L -= ∴2321001325.1m J m N m N atm L ⨯=⋅⋅⋅⋅⋅⋅-∴21001325.1J atm L ⨯=⋅以J ·mol -1·K -1表示R 的值R =0.08206×1.01325×102 J ﹒mol -1﹒K -1=8.315 J ﹒mol -1﹒K -1第一章 流体流动1. 表压=－真空度=－4.8×104Pa 绝压=5.3×104 Pa2.解：设右侧水面到B ′点高为h 3，根据流体静力学基本方程可知P B =P B ′ 则ρ油gh 2=ρ水gh 3mm mkg mmm kg h 4921000600820h 3323=⋅⨯⋅==--水油ρρ h=h 1+h 3=892mm5解:以图中截面a-a ′为等压面，则P 啊=Pa ′ρ油g(h 1+h 0)=ρ油g(h 2-R+h 0) + ρ水银gR （h 0为水银压差计高液面与容器底部的高度差） ∴ h 2=h 1 + R - ρ水银R/ρ油 = 4 +0.2-13600*0.2/860 = 1.04m6解：h=P(表压)/ ρ水g =81.9*10001000*10 =1.02 m7.解：由公式AVsu =可得 Vs=uA=u πd 2/4=0.8×π×(57-3.5×2)2×10-6/4=1.57×10-3m 3/sWs=Vs ρ=1.57×10-3×1840=2.89kg/ss m kg u AWsG ⋅=⨯===2/147218408.0ρ 9解：以地面以下的水管所在的平面为基准水平面，则：fh Pu gz u P gz ∑+++=++ρρ2222211122Z 1=9m, u 1=0, P 1=P 2=P 0 ,Z 2=4m,u 2=u∴9.81*9=9.81*4+222u +40*222u∴u=1.55m/s,Vs=uA=1.55*3.1415926*0.0252=10.95m3/h 若Vs'=Vs*(1+25%)=1.25Vs,则u'=1.25u=1.9375m/s ∴Z 1-Z 2=7.86m,即将水箱再升高7.86-5=2.86m 10解:Vs=8m3/h 时，该系统管路中水的流速为u 1=4Vs/3600πd 2=4*8/3600*3.1415926*0.0532=1.008m/s以压力表处为截面1-1'，水箱液面为截面2-2'，并以截面1-1'为基准水平面，则：f h Pu gz u P gz ∑+++=++ρρ2222211122Z2-Z1=24m P2=0 u2=0∴P1=(234.93+∑h f )*1000而3424.5001.01000*008.1*053.0Re===μρduε/d=0.2/53=0.00377查表得λ=0.0282 ∴∑h f = （h f + ξ）﹒u 12/2 =（0.0282*100/0.053 + 1）* 1.0082/2 =27.54J/Kg ∴P 1=(234.93+27.54)*1000=0.262MPa即压力表的读数为0.262MPa 时才能满足进水量为8m3/h 的需要。

第一章流体流动与输送机械1. 燃烧重油所得的燃烧气，经分析知其中含CO 28.5％，O 27.5％，N 276％，H 2O8％（体积％），试求此混合气体在温度500℃、压力101.3kPa 时的密度。

解：混合气体平均摩尔质量molkg M y M i i m /1086.281808.02876.032075.044085.03-⨯=⨯+⨯+⨯+⨯=∑=∴ 混合密度2．已知20℃下水和乙醇的密度分别为998.2 kg/m 3和789kg/m 3,试计算50％（质量％）乙醇水溶液的密度。

又知其实测值为935 kg/m 3，计算相对误差。

解：乙醇水溶液的混合密度 相对误差：3．在大气压力为101.3kPa 的地区，某真空蒸馏塔塔顶的真空表读数为85kPa 。

若在大气压力为90 kPa 的地区，仍使该塔塔顶在相同的绝压下操作，则此时真空表的读数应为多少？ 解：''真真绝p p p p p a a -=-=∴kPa p p p p a a 7.73)853.101(90)(''=--=--=真真4．如附图所示，密闭容器中存有密度为900 kg/m 3的液体。

容器上方的压力表读数为42kPa ，又在液面下装一压力表，表中心线在测压口以上0.55m ，其读数为58 kPa 。

试计算液面到下方测压口的距离。

解：液面下测压口处压力5. 如附图所示，敞口容器内盛有不互溶的油和水，油层和水层的厚度分别为700mm 和600mm 。

在容器底部开孔与玻璃管相连。

已知油与水的密度分别为800 kg/m 3和1000 kg/m 3。

（1）计算玻璃管内水柱的高度；（2）判断A 与B 、C 与D 点的压力是否相等。

解：（1）容器底部压力 （2）B A p p ≠ DC p p =10．硫酸流经由大小管组成的串联管路，其尺寸分别为φ76×4mm 和φ57×3.5mm 。

化工原理[第一章流体流动及输送机械]山东大学期末考试知识点复习第一章流体流动及输送机械一、重要公式1．静力学方程二、主要内容联系图 1．化工原理课程知识结构模块图三、本章要点指导 1．流体静力学方程式由静力学方程可知：(1)静止液体内任一点压力大小与该点距液面深度有关，越深压力越大。

(2)在静止液体内同一水平面上各点压力相等，此压力相等的面称为等压面。

有变化时，必然引起液 (3)液面上方压力pO体内部各点发生同样大小的变化。

(4)(p2-p1)/ρg=h，说明压力或压差大小可由液柱高度表示。

(5)(p/ρg)+z=常数或p/ρ+gz=常数，说明不同截面上静压能和位能可相互转换，总和保持不变。

z为流体距离基准面的高度，称为位压头，表示单位重量流体从基准面算起的位能，mgz／mg=z；p/ρg为静压头，又称单位重量流体的静压能pV/mg，静压能的意义：当流体具有静压强p时，就能在它的作用下上升高度p/ρg，这种克服重力做功的能力称为静压能。

(6)静止的、连通的同种均质流体在同一水平面上压强相等。

(7)静力学方程亦适用于可压缩流体，ρ必须取平均值。

(8)静力学方程应用的计算题，首先选等压面，计算静压强由上往下加，反之则减。

2．机械能衡算方程式流体流动的核心公式是流体机械能衡算方程式(柏努利方程)，该公式有如下形式：应用公式应注意以下几点。

(1)柏努利方程应用条件：定态、连续、不可压缩流体系统，在选定的两截面间，系统与周围环境无能量和质量交换，满足连续性方程。

(2)公式(a)的基准为单位质量流体(1 kg)，公式(b)的基准为单位重量流体(1 N)。

(3)公式(a)的物理意义：各项均表示单位质量流体具有的能量，单位：J/kg。

gz1，u12/2，p1/ρ，gz2，u22/2，p2/ρ分别为截面1和截面2上单位质量流体所具有的位能、动能和静压能，he ，hf，1-2为流体在截面1→2之间获得和消耗的能量，是过程函数，he为输送设备对单位质量流体所做的有效功，是选用输送设备的重要依据。
