动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R1＜R2＜R3，仅闭合电建S1 时，电流表、电压表均有示数；接着断开S1 并闭合S2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S1、S2、S3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R2 全部接入电路时，电压表V 的A ．B ． 图3C ．D ．图2示数为 U ；移动滑片 P ，当 R2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2U B ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
2024年中考第二次模拟考试（上海卷）物理（考试时间：60分钟试卷满分：70分）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。
写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共6题，每题2分，共12分，每题只有一个正确选项）1．根据卢瑟福的原子行星模型理论，分布于原子核外的粒子是（）A．核子B．中子C．质子D．电子2．下列实例中，利用大气压工作的是（）A．吸盘式挂衣钩B．船闸C．弹簧测力计D．订书机3．声源振动的频率能影响声音的（）A．响度B．音调C．音色D．音量4．如图所示，是工人师傅往高处运送货物的两种方法。
物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍5．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A6．如图所示，两个底面积不同的圆柱形容器A和B（S A＞S B），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等．若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是（）A．倒入的液体体积V甲可能等于V乙B．倒入的液体高度h甲一定大于h乙C．抽出的液体体积V甲可能小于V乙D．抽出的液体高度h甲一定等于h乙二、填空题（本大题共7题，共23分）7．上海地区家用照明电路的电压为伏，家用电器消耗的电能可用表进行测量。
上海各区中考物理二模压轴题汇总之计算电路专题Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#计算压轴：压强专题1.(15年奉贤区二模)如图14所示，电阻R1标有“5Ω”字样，R2标有“20Ω2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。
闭合电键S后，为保证R1、R2均不损坏，求：（1）允许加的最大电源电压；（2）滑动变阻器R2上消耗的最大功率；（3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。
2.(15年虹口区二模)在图12（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样。
闭合电键S后，电流表A的示数如图12（b）所示。
①求电阻R1两端的电压U1。
②求此时滑动变阻器R2连入电路的阻值。
③在移动变阻器滑片P的过程中电压表示数的变化量U最大，求该最大变化量U最大。
3.(15年黄浦区二模)在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图11（b）所示。
（a）①若电源电压为6伏且不变，求通过R1的电流I1.②若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的范围。
4.(15年闵行区二模) 在图11（a ）所示的电路中，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20 2A ”字样，所用电流表的表盘如图11（b ）所示。
闭合电键S ，通过R 1的电流为安。
求：（1）电阻R 1两端的电压。
（2）变阻器的滑片P 移至最右端后，10秒内变阻器R 2消耗的电能。
（3）若用一个新的电源替换原来的电源，要求在移动变阻器滑片P 的过程中电流表示数的最大变化量为安。
请找出满足条件的电源电压。
5.(15年青浦区二模)在图12（a ）所示的电路中，电流表A 1、A 2的表盘均如图12（b ）所示，电源电压为6伏且保持不变，电阻R 1的阻值为10欧。

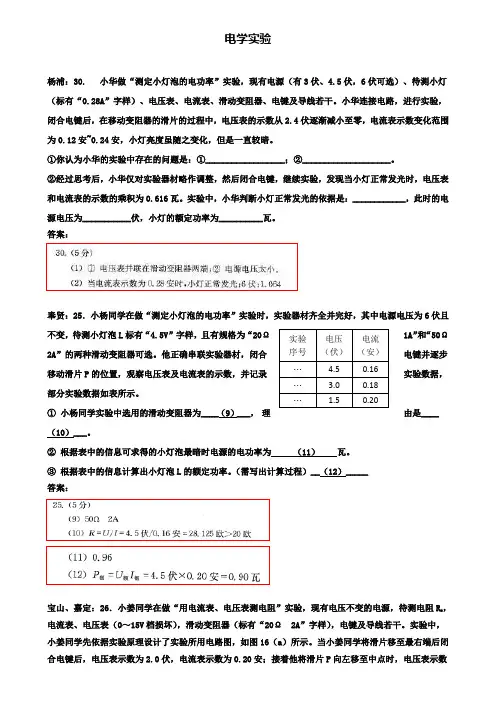

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干。
小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。
①你认为小华的实验中存在的问题是：①__________________；②____________________。
②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。
实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。
答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选。
他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。
① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___。
② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦。
③ 根据表中的信息计算出小灯泡L 的额定功率。
（需写出计算过程）__（12）_____ 答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。
实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。
当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数实验序号 电压 （伏） 电流 （安） … 4.5 0.16 … 3.0 0.18 …1.50.20为3.0伏，电流表示数如图16（b ）所示。
题型十：电源可变类问题例21.（★★★）在图（a）所示的电路中，电阻R1的阻值为10欧，所用电表均为图（b）所示规格。
①若电源电压为3伏，闭合电键S，求通过电阻R1的电流I1。
②现电路中的电源电压可变：(a)若滑动变阻器R2标有“50Ω 1A”的字样，求为保证通过干路的电流达到最大时，电源所需的最小电压U min。
(b)若滑动变阻器R2标有“5Ω 3A”的字样，求在电源电压可变范围内，通过电阻R1的最大电流I1max。
【考点】电源可变类问题【解析】①I1＝U1/ R1＝3伏/10欧＝0.3安② (a) I1＝I－I2＝3安－1安＝2安U1＝I1R1＝2安×10欧＝20伏(b) 通过电阻R1的电流最大时I＝3安 R2＝5欧I1max R1＝I2R2I1max R1＝（I－I1max）R2I1max×10欧＝（3安－I1max）×5欧I1max＝1安【答案】0.3安；20伏；1安【教学建议】本题关键之处在于第二问，(a)问中 R2电流最大2A，R1电流最小1A，故最小电压20V。
(b)问中R1的最大电流I1max受到干路最大电流限制，故当干路电流3A时利用并联等压列方程解题。
例22.（★★★）如图所示，灯L上标有“12V 3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”。
（1）闭合S1、S2，灯L正常发光。
电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围。
（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V。
移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。
求允许替换电源的范围。
【考点】电源可变类问题【解析】（1）闭合S1、S2，灯L、 R2并联。
①I L=P／U L=3.6瓦／12伏=0.3安R L= U L／I L=12伏／0.3安 =40欧②当滑动变阻器达到允许通过的最大电流1安时，电流表是安全的。
电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。
小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。
①你认为小华的实验中存在的问题是：①__________________；②____________________。
②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。
实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。
答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。
他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。
①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。
②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。
③根据表中的信息计算出小灯泡L的额定功率。
（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。
实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。
当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。
2022年6月上海中考物理二模电学压轴计算题各区分类汇编（教师版）专题03 电学压轴计算题1.（2022宝山二模）在图11 电路中，电源电压为12 伏且保持不变，电阻R1 的阻值为10Ω，滑动变阻器R2 上标有“50Ω 1A”字样。
闭合开关S，滑动变阻器滑片Р 位于某处时，电压表V1 的示数为4 伏。
①求通过电阻R1 的电流I1。
② 求此时滑动变阻器R2 的功率P2。
③ 移动变阻器滑片P，在电路安全工作的前提下，求电压表V1 示数与电压表V2 示数比值的范围。
①I1 = = = 0.4A②P2 = U2 I2 = (12V − 4V) × 0.4A = 3.2W③当滑片P 在最右段时，I min = = = 0.2A，U1min= 2V 、U2max = 10V、()min = =在电路安全工作的前提下，电路中电流最大值为1 安，此时U1max = 10V 、U2min = 2V 、R2min = 2Ω 、()max = = 5 所以≤ ≤ 52.（2022崇明二模)．在图7所示的电路中，电源电压为24伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1.5A”字样．闭合电键S后，电流表A的示数为1安．试求：（1）求电阻R1两端的电压U1；（2）求此时滑动变阻器R2的阻值；（3）在电路安全工作的情况下，移动变阻器R2的滑片，R1R2PV请你通过计算求出电流表示数的最大变化量I最大△．（1） U1=IR1 =1安×10欧=10伏说明：公式、代入和结果各1分，共3分。
（2）R2＝U2/I＝（24伏-10伏）/1安＝14欧说明：公式、代入和结果各1分，共3分。
（3）因为电路正常工作过程中I最大=1.5安，I最小=0.9安△I最大= I最大- I最小=0.6 安说明：以上三式各1分，共3分。
3.（2022奉贤二模）如图9（a）所示，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“30Ω 2Α”字样，所用电压表的表盘如图9（b）所示。
专题12电学压轴选择题一、单选题1．（2023·上海·统考中考真题）R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是（）A．闭合1S，断开2S B．闭合1S，向右滑动滑片PC．减小电源电压，闭合1S D．增大电源电压，向右滑动滑片P2．（2021·上海·统考中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P一、单选题1．（2023·上海奉贤·统考二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。
用一阻值为20欧的电阻替换R1后，可使电压表示数与替换R1前相同的方法有（）①电源电压不变，向左移动滑片P；②电源电压不变，向右移动滑片P；③减小电源电压，不移动滑片P；④增大电源电压，向左移动滑片P；A．①③B．①②C．②③D．②④2．（2023·上海普陀·统考二模）轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，开关S1闭合，日间行车灯L1发光，如果开关S2再闭合，近灯光L2可同时发光，在下列图中所示的电路中，符合上述情况的是（）A．B．C．D．3．（2023·上海嘉定·统考二模）在图所示的电路中，电源电压保持不变。
将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动4．（2023·上海浦东新·统考二模）如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。
电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。
闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。
求电阻R0消耗的电功率P0。
崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。
闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
（1）U1= U- U2=6伏-2伏=4伏I1=U1/R1=4伏/10欧=0.4安（2）R2=U2/I2=2伏/0.4安=5欧（3）U最大=U最大-U最小=5伏-1伏=4伏黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。
闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
欧40=R 金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。
闭合电键S 后，电流表的示数为0.5安。
（1） 求电阻R 1的阻值。
（2） 10秒内电流通过电阻R 1所做的功W 1。
（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。
上海中考物理二模压轴题汇总之实验电路专题 The document was prepared on January 2, 2021实验压轴：电路专题1.(15年奉贤区二模)甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“”字样，已知它们的额定功率在瓦～瓦之间。
他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是甲灯比乙灯亮。
（1）简述他们判断小灯泡正常发光的理由：（9）。
（2）他们所用的电源电压为（10）伏。
（3）甲同学选用的滑动变阻器的规格为（11）。
（4）乙同学选用小灯泡的额定功率为（12）瓦。
2.(15年虹口区二模)小红、小华两位同学做“用电流表、电压表测电阻”和“测定小灯泡的电功率”的实验。
现有如下器材：电压为3伏、6伏的电源各一个，标有“10Ω1A”、“20Ω2A”字样的滑动变阻器各一个，标有“”字样的小灯泡，待测电阻及其它所需器材。
他们各自选择不同电源、不同变阻器后，正确连接电路，实验步骤正确，闭合电键后，将电流表的示数记录在各自表格的序号1中。
接着各自移动变阻器的滑片，两位同学发现电流表示数都为安时，其中一位同学所做实验的小灯泡恰好正常发光。
他们继续完成实验，并记录了相应的实验数据。
表一、表二分别是他们的部分数据，其中一位同学将变阻器滑片移动到阻值最小处时记录了实验序号3的数据。
① 实验“测定小灯泡的电功率”是哪位同学所做求出小灯泡的额定功率。
② 小红同学实验时所选电源电压为多少伏简述理由。
③ 请将表一、表二填写完整。
3.(15年黄浦区二模) 小华同学做“测定小灯泡电功率”实验，所用器材有电源（电压4、6和8伏）三档、待测小灯（额定电压为“”或“”）、滑动变阻器（“20Ω 2A ”或“50Ω 1A ”）、电压表、电流表、电键以及导线若干。
上海市2023年中考物理二模考试专项（电路计算题）精选题汇编必考重点梳理+压轴难题点睛+考场技巧强化电路计算题1.（2023浦东二模）如图8所示电路，电源电压为6伏且保持不变。
电阻R 1的阻值为10欧，滑动变阻器R 2标有“20欧 2安”字样。
闭合开关S，电流表的示数为1安。
① 求通过R 1的电流I 1。
② 通电10秒，求电流通过电阻R 1所做的功W 1。
③ 在确保电路正常工作的情况下，能否通过移动滑动变阻器的滑片使电流表A 的示数达到3安？若能，请计算出此时滑动变阻器R 2连入电路的阻值；若不能，请说明理由。
2．（2023普陀二模）将在图8（a）所示的电路中，电源电压可变。
① 将阻值为10欧的定值电阻R 1接入M、N 接线柱，闭合开关S 后电流表A 的示数如图8（b）所示，求R 1两端的电压U 1，以及其消耗的功率P 1。
② 现将标有“50Ω 1A”字样的滑动变阻器R 2与R 1以某种方式接入M、N 接线柱。
当电流表选择合适的量程，在确保电路中各元件正常工作的前提下，闭合开关S 后移动滑动变阻器R 2的滑片，求指针能达到满刻度且使电流表示数变化量最大的电源电压值，及R 2的阻值变化范围。
（b ）图8 图83.（2023宝山二模）在图8电路中，定值电阻R 1=10Ω。
闭合开关S，将滑动变阻器R 2的滑片P 从最左端A 移至中点M 的过程中，电压表的示数变化了0.5伏；当滑片P 位于M 点时，电流表的示数为0.15安。
求：① 当滑片P 位于M 点时，电阻R 1两端的电压U 1。
② 当滑片P 位于A 点时，电压表示数U V 和电流表示数I A 。
③ 电源电压U 0和滑动变阻器R 2的最大阻值R 2max 。
4．（2023松江二模）在图7所示的电路中，电源电压为20伏保持不变，电阻R 1阻值为10欧，滑动变阻器R 2上标有“50欧 1安”字样。
闭合开关S，通过电阻R 1的电流为0.8安。
① 求R 1两端的电压U 1。
（松江11）22．如图12甲所示电路，电源电压为12伏，电阻R 1的阻值为20欧，滑动变阻器R 2上标有“100Ω 1A ”字样，当电键S 闭合时，电流表A 的示数为0.2安。
求： ①电压表V 1的示数； ②R 2消耗的功率P 2；③滑动变阻器的滑片P 移到另一位置时， 电压表V 1的示数如图12乙所示，求此时滑 动变阻器R 2接入电路的阻值。
（黄浦11）22．在图11所示的电路中，R 1的阻值为20欧，滑动变阻器R 2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。
移动滑动变阻器的滑片p 至最左端，闭合电键S ，电流表示数为0.3安。
求：（1）电源电压。
（2）移动滑动变阻器的滑片p ，当电流表示数为0.2安时，电阻R 1消耗的电功率。
（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R 1，要求闭合电键S ， 在移动滑动变阻器滑片p 的过程中，两电表指针 分别能达到某量程的满刻度，且电路能正常工作。
①应选用 欧的电阻代替电阻R 1。
②通过计算求出满足题目要求滑动变阻器R 2的使用范围。
甲 乙图12（徐汇11）22．在图7所示的电路中，电源电压为20伏且不变，电阻R 1的阻值为25欧，滑动变阻器R 2上标有“20 2A ”字样。
闭合电键S ，电流表的示数为0.5安。
求： ①电阻R 1两端的电压U 1。
②电阻R 1消耗的功率P 1。
③现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R 1，同时将一电压表接入电路中，要求：在移动变阻器滑片P的过程中，两电表的指针均能达到某量程的满刻度处（在这过程中电表位置及量程都不能改变），且电路能正常工作。
满足以上条件时： 第一，替换电阻的阻值为_________欧。
第二，电流表选择__________量程、电压表选择_________量程；电压表接到__________处（选填 “ab ”、“bc ”或“ac ”）。
2021 二模 电学计算压轴题1、（2021杨浦二模） 在图11(a)所示电路中，电源电压为18伏不变，滑动变阻器R 2上标有“20Ω 1A ”的字样，电压表与电流表的表盘如图11(b)所示。
闭合开关S ，电路元件均正常工作。
① 若电流表示数为0.5安，电压表示数为12伏。
(a) 求R 1的阻值。
(b) 求R 1消耗的电功率P 1。
② 现将电阻R 0替换R 1，闭合开关S 后，移动滑动变阻器R 2的滑片P 。
发现电压表示数的最小值与最大值的比值为0.6，求R 0的阻值。
（请写出所有可能的情况）2、（2021宝山二模）在图7（a ）所示的电路中，电源电压保持不变，电阻R 1的阻值为30欧。
闭合开关S ，电路正常工作，两个电流表的指针指在同一位置，如图7（b ）所示。
① 比较电流表A 的示数与电流表A 1的示数的大小关系，并求通过电阻R 1的电流I 1的大小。
② 试求电源电压U 的大小。
③ 现用一个电阻R x 替换电阻R 1或R 2，替换后一个电流表的示数减少了0.3A ，另一个电流表的示数未发生变化，请判断说明电阻R x 替换的是哪个电阻，并求出电阻R x 的阻值。
(a) 图11 (b)R 1 R 2SAVP3、（2021崇明二模）在图10（a ）所示的电路中，电源电压为12伏，电阻R 1的阻值为40欧。
①闭合电键S ，求电流表的示数。
②闭合电键S ，求电阻R 1上的电功率。
③电路中有A 、B 、C 三点，现将电阻R 2并联接入其中的某两点，当开关S 断开时，观察到电流表的指针如图10（b ）所示。
根据表中相关信息，请写出电阻R 2的接入点，并计算电阻R 2的阻值。
4、（2021奉贤二模）如图8（a ）所示，电源电压保持6伏不变。
① 若电阻R 1的阻值为10欧，闭合开关S 后，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。
② 若保持电阻R 1的阻值不变，当移动变阻器的滑片P 时，电流表的示数发生变化，其最小值如图8（b ）所示，最大值为满刻度。
2014年上海中考二模物理电学压轴题汇总22．（奉贤）在图14所示的电路中，电阻R 1的阻值为20欧，滑动变阻器R 2上标有“10 2.5A ”字样。
闭合电键S ，电流表A 的示数为0.9安。
（1）若电源电压为6伏，求通过电阻R 1的电流I 1和变阻器R 2消耗的电功率P 2；（2）若电源电压可变，电流表A 选接“0~3A ”量程。
现用定值电阻R 0替换R 1，要求：电源电压取6~12伏之间任一值，在移动变阻器滑片P 的过程中，电流表A 的指针能达到满刻度处。
第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为_______欧。
第二，满足上述要求时替换的定值电阻R 0的取值范围为_______欧至_______欧。
21．（虹口）电源电压为18伏保持不变，电阻R 1的阻值为10欧。
闭合电键S 后，电流表A 的示数如图13（a ）所示。
① 求电阻R 1两端的电压U 1。
② 求电阻R 2的阻值。
③ 现选择标有 “10Ω 2Α”、“50Ω 1.5Α”字样的滑动变阻器替换电阻R 2，要求：在移动变阻器滑片P 的过程中，电压表示数的变化量最大（电压表的表盘如图 13（b ）所示）。
问：选择哪一个变阻器替换电阻R 2?求出相应电压表的变化范围。
22．（黄浦）在图11（a ）所示电路中，电源电压可在6~12伏范围内调节，电阻R 1的阻值为10欧。
①求通过电阻R 1的最小电流I 1最小。
②若通过变阻器R 2的电流为0.5安，求10秒内电流通过R 2所做功的最大值W 2最大。
③现有标有“20Ω 2A ”、“50Ω 1A ”字样的滑动变阻器可供选择，有一个表盘如图11（b ）所示的电流表可接入电路。
若电源电压调至某一数值且保持不变，当选用标有 字样的变阻器替换R 2，并把电流表接入 点时（选填“M ”、“N ”或“M 、N ”），在移动变阻器滑片P 的过程中电流表示数的变化量ΔI 最大。
求电流表示数的最大变化量ΔI 最大。
专题13 电学压轴选择题一、单选题1．（2021·上海·中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片PB．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片PD．增大电源电压，向左移动滑片P一、单选题1．（2022·上海松江·二模）将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（）A．电压表V1的示数等于电压表V2的示数B．电流表A1的示数大于电流表A2的示数C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值2．（2022·上海嘉定·二模）在图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右移动的过程中，变大的是（）A．电压表V的示数B．电流表A1示数C．电流表A示数与电流表A1示数的差值D．电压表V示数与电流表A示数的比值3．（2022·上海市向明初级中学模拟预测）将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中．已知电源电压相同，R1小于R2，则下列判断中正确的是（）A ．电压表V 1的示数等于V 2的示数B ．电流表A 1的示数小于A 2的示数C ．电压表V 1与电流表A 1的比值等于电压表V 2与电流表A 2的比值D ．电压表V 1与电流表A 1的比值大于电压表V 2与电流表A 2的比值4．（2022·上海浦东新·二模）如图所示，电源电压保持不变，电阻R 1的阻值为10欧。
开关S 闭合后，用一个阻值为20欧的电阻替换电阻R 1，可能使两电流表A 1、A 2示数的比值与替换R 1前相等的方法是（ ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．增大电源电压，不移动滑片PD ．增大电源电压，向右移动滑片P5．（2022·上海闵行·二模）图示的电路中，电源电压保持不变，开关S 断开时，电流表、电压表的示数分别为I 0、U 0，将电阻R 1与开关S 互换，闭合开关S 后，电流表、电压表的示数分别为I 0′、U 0′。
2016年上海中考物理二模压轴题汇总【动态电路与故障电路专项】1、如图4所示，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表A 示数变小，电压表V 2示数变小B ．电压表V 1示数与电流表A 示数的比值变小C ．电压表V 1与电压表V 2示数的差值不变D ．电压表V 2示数变化量与电流表A 示数变化量之比变小 答案：B2、在图2所示的电路中，电源电压保持不变，当电建S 由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变答案：D3、在图2所示的电路中，电源电压不变，闭合电键S ，电路正常工作。
一段时间后，发现两个电表示数都发生变化，且灯熄灭。
电路中除灯L 和电阻R 以外的元件均保持完好，则下列判断中正确的是A 若电流表示数增大，R 一定短路B 若电流表示数增大，L 可能短路C 若电压表示数增大，R 一定断路D 若电压表示数减小，L 可能断路 答案：D4、在图2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（ ）A. V 表示数不变，A 1 表示数不变B. A 1 表示数不变，A 表示数变小C. V 表示数变大，A 1 表示数不变D. V 表示数变小，A 表示数变大 答案：C5、在图3所示的电路中，电源电压保持不变。
当电键S 闭合后，电压表V 1的示数小于电压表V 2的示数。
电路中的灯L 、电阻R 可能存在故障。
下列关于电路的判断，正确的是① 若灯L 发光，电路一定完好。
② 若灯L 不发光，一定是灯L 短路。
③ 若灯L 不发光，可能是电阻R 短路。
④ 若灯L 不发光，可能是灯L 短路且电阻R 断路。
A . ①和②B . ②和③C . ①和④D . ③和④ 答案：C6、如图4所示电路中，电源电压保持不变，当电键S 由断开到闭合时，则A ．电流表的示数变小，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表的示数不变，电压表的示数变小D ．电流表的示数不变，电压表的示数不变图2图3V 1SV 2LR答案：D7、在图3所示的电路中，电源电压保持不变。
当电键S 断开时，只有一个电表的示数为零。
若故障只发生在电阻R 1或R 2处，则电键闭合后，一定为零的是A.电流表A 的示数B.电压表V 2的示数C.电压表V 1与电压表V 2示数的差D.电压表V 1与电流表A 示数的比值答案：B8、在如图2所示电路中，电源电压保持不变，电阻R 1为10欧， 电阻R 2为20欧，电键S 闭合，下列说法正确的是A ．断开电键S ，三个电表示数将变大B ．将R 1与R 2位置互换，有一个电流表的示数将变大C ．将R 1与闭合的电键S 位置互换，三个电表示数将变大D ．将R 2与电压表V 2的位置互换，三个电表示数变小答案：C9、如图2所示的电路中，电源电压保持不变，R 1为定值电阻，滑动变阻器的滑片P 在变阻器中间位置，当电键S 从断开到闭合，下列说法中正确的是 A ．电流表示数变大，电压表示数变大 B ．电流表示数变小，电压表示数变小 C ．电流表示数变大，电压表示数变小 D ．电流表示数变小，电压表示数变大 答案：C 10、如图2所示，电源电压保持不变，闭合电键S 后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有①电压表V 的示数 ②电流表A2的示数③电压表V 的示数与电流表A 的示数的比值 ④电流表A1与电流表A 的示数的比值A ．只有①B ．②和③C ．只有③D ．③和④答案：D【电路压轴汇总】1、如图14所示，电阻R 1标有“5Ω?1.2A ”字样，R 2标有“20Ω?2A ”字样，电流表A 1、A 2的量程均为0～3A ，电压表量程0～15V ，在a 、b 间接入电压可调的电源。
闭合电键S 后，为保证R 1、R 2均不损坏，求： （1）允许加的最大电源电压；（2）滑动变阻器R 2上消耗的最大功率；（3）调节滑片P 的位置，求电流表A 1和电流表A 2的示数比值的最大值。
答案：（1）U 1最大=I 1最大.R 1 1分=1.2安×5欧=6伏 1分图4图3 S R 1R 2AV 2V 1R 1 R 2 V 2S A 2A 1V 1图2图2图2 R 2 P A 2VR 1 A 1A S（2）I 2最大＝I 最大-I 1＝3安-1.2安＝1.8安 1分P 2最大＝U 2最大I 2最大＝6伏×1.8安 ＝10.8瓦 1分（3）I 2最小＝U / R 2大＝6伏/20欧=0.3安 1分I 大∶I 2最小=（I 1+I 2最小）：（I 2最小） 1分=5:1（=5） 1分2、在图12（a ）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样。
闭合电键S 后，电流表A 的示数如图12（b ）所示。
① 求电阻R1两端的电压U1。
② 求此时滑动变阻器R2连入电路的阻值。
③ 在移动变阻器滑片P 的过程中电压表示数的变化量?U 最大，求该最大变化量?U 最大。
答案：① U 1＝I 1R 1＝0.8安×10欧＝8伏② R 2＝U 2/ I 2＝（U －U 1）/ I ＝（18伏－8伏）/0.8安＝12.5欧 ③ U 2大＝15伏U 2小＝U －U 1最大＝U －I 大R 1＝18伏－1安×10欧＝8伏 ?U 2最大＝U 2大－U 2小＝15伏－8伏＝7伏3、在图11（a ）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A ”字样，所用电流表如图11（b ）所示。
①若电源电压为6伏且不变，求通过R1的电流I1.②若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的范围。
答案：0.4A 15V-18V4、在图11（a ）所示的电路中，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20? 2A ”字样，所用电流表的表盘如图11（b ）所示。
闭合电键S ，通过R 1的电流为0.6安。
求：（1）电阻R 1两端的电压。
（2）变阻器的滑片P 移至最右端后，10秒内变阻器R 2消耗的电能。
（3）若用一个新的电源替换原来的电源，要求在移动变阻器滑片P 的过程中电流表示数的最大变化量为 1.4安。
请找出满足条件的电源电压。
答案：（1）U 1 =I 1R 1=0.6安×10欧=6伏 （2）U 2=U 1=6伏I 2=U 2/R 2=6伏∕20欧=0.3安W 2 =U 2I 2t =6伏×0.3安×10秒=18焦 （3）ΔI =I max －I min =2安－U /20欧=1.4安计算得：U =12伏5、在如图12（a ）所示的电路中，电源电压为15V 恒定不变，R 1 的阻值为10 欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S 后，电压表V 1 的示数如图12（b ）所示。
① 求通过R 1 的电流I 1；② 求此时R 2 消耗的电功率P 2；（a ） （b ）图12 R 1R 2 SPA V （b ）图11P R 1R 2 SA③ 现将同样规格的电压表V 2 接入电路中，不改变V 1 量程，调节滑片P 的位置，使两电 压表指针偏离0 刻度线的角度相同，且电路元件均正常工作，求R 2 连入电路中的阻值。
答案：①111U 6V I 0.6A R 10Ω＝＝＝ ②222P U I 9V 0.6A 5.4W ⨯＝＝＝③电压表V 2 连在bc 两点，且量程为0-15V ，偏转与V1相同 则U 1＝U 2，R 2＝R 1＝10Ω6、在图12（a ）所示的电路中，电流表A 1、A 2的表盘均如图12（b ）所示，电源电压为6伏且保持不变，电阻R 1的阻值为10欧。
① 求电键S 闭合后电流表A 2的示数。
② 现有上表所列的A 、B 、C 三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R 2。
（a ）能使电路的电功率获得最大值，并求电功率最大时通过变阻器R 2的电流I 2。
（b ）使电路中电流表A 1示数的变化量最大，并求出该变化量ΔI 。
答案：① I 1=U /R 1=6伏/10欧=0.6安 3分② (a)选择变阻器AI 2=I －I 1=3安－0.6安=2.4安 3分 (b) 选择变阻器B I 2ma x =2安I 2m i n =U / R 2ma x =6伏/20欧=0.3安ΔI =ΔI 2=2安－0.3安=1.7安 3分7、在图12（a ）所示的电路中，电源电压为12伏保持不变，滑动变阻器R 2标有“20Ω 2A”字样。
闭合电键，将滑片移到某一位置时，电流表A 1与A 的示数分别为0.8安和2安。
① 求电阻R 1的阻值。
② 若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R 2消耗电功率的最大值P 2最大。
③ 现有三组定值电阻R 1'和变阻器R 2'的组合（如下表），分别替换原来的电阻R 1和变阻器R 2。
要求通过移动变阻器滑片P 使电流表A 示数的变化量最大，电流表表盘如图12（b ）所示，电路正常工作。
（a ）能够实现上述要求的R 1' 、R 2' 组合的编号是______。
（b 答案： ①U 1＝U ＝12伏 I 1＝I – I 2＝2安-0.8安＝1.2安 1分R 1＝U 1/I 1＝12伏/1.2安＝10欧 1分②U 2＝U ＝12伏I 2最大＝I 最大- I 1＝3安-1.2安＝1.8安 1分P 2最大＝U 2I 2最大 1分＝12伏×1.8安＝21.6瓦 1分编号 电阻R 1' 变阻器R 2' A 5?欧 “10Ω 2A” B 10欧 “20Ω 1A” C20欧“50Ω 3A”（a ） （b ）R 1R 2SA 2 A 1 图12 序号 变阻器的规格 A 5Ω 3AB 20Ω 2A C50Ω 1.5A图12 VR 1S R 2 P AA 1（a ） （b ）③（a ） C 1分（b ）I 1'= U 1/R'1=12伏/20欧=0.6安I 2'最大＝I 最大- I 1'＝3安-0.6安＝2.4安 1分 R 2'最小＝U 2/I 2'最小＝12伏/2.4安＝5欧 1分 ∴滑动变阻器接入电路中的阻值范围是5欧≤R 2'≤50欧。
1分8、如图12（a ）所示，电源电压为18伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2标有“150Ω 1Α”字样，电压表V 1和电压表V 2表盘相同如图12（b ）所示。
