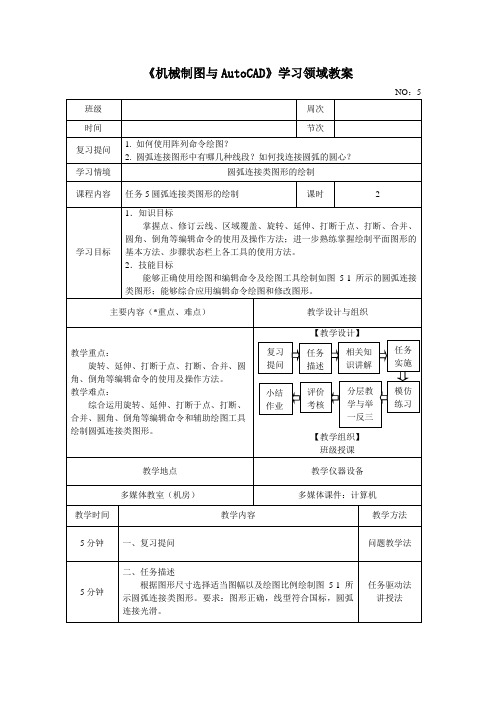

《机械制图与AutoCAD》学习领域教案图5-115分钟三、相关知识讲解1.点命令的操作方法2.修订云线命令的操作方法3.区域覆盖命令的操作方法4.旋转命令的操作方法5.比例缩放命令的操作方法6.拉伸命令的操作方法7.延伸命令的操作方法8.拉长命令的操作方法9.打断命令的操作方法10.打断于点命令的操作方法11.对齐命令的操作方法12.合并命令的操作方法13.倒角命令的操作方法14.圆角命令的操作方法15.分解命令的操作方法演示法讲授法25分钟四、任务实施第1步:创建新图形文件、设置图形单位、图形界限和图层(详细步骤见任务2)。
第2步:绘制图形,具体步骤见图5-2至5-11所示。
图5-2绘制中心线与直线图5-3 绘制圆弧图5-4 绘制圆及圆弧图5-5 绘制并修剪圆弧演示法讲练结合法图5-6 绘制圆角与圆并修剪图5-7 偏移中心线图5-8 绘制圆图5-9 偏移水平中心线图5-10绘制并修剪圆图5-11 整理后的图形第3步:保存文件。
20分钟五、模仿练习练习法现场指导法10分钟六、分层教学与举一反三图5-12练习法5分钟七、评价考核根据学生完成任务及练习的质量与数量进行评价。
记分评价法5分钟八、课堂小结:重点小结绘制圆弧连接类图形的操作方法。
九、作业布置讲解法完成下面技能训练与检测并预习任务6的相关知识。
利用相关命令绘制如图5-13至5-16所示各图形。
要求:图形正确,线型符合国标,不标注相关尺寸。
图5-13 检测题1图5-14 检测题2图5-15 检测题3图5-16检测题4 教研室主任签名累计课时 2。
工程制图--圆弧连接讲解学习
圆弧连接是工程制图中常见的连接方式,它主要用于连接两个不同的线段或者两个不同的曲线。
圆弧连接可以使连接点平滑过渡,使得图纸看起来更加美观和精确。
下面是圆弧连接的讲解学习:
1. 选择合适的连接点:在需要进行圆弧连接的两个线段中选择合适的连接点,一般来说,连接点应位于两个线段的延长线上,并且接近于线段的延长线与线段的交点。
2. 选择连接半径:连接半径是指圆弧的半径,它决定了圆弧的大小。
选择连接半径时,应根据实际情况进行选择,一般来说,连接半径应足够大,以保证连接的平滑过渡。
3. 绘制连接圆弧:根据选择的连接点和连接半径,使用合适的绘图工具(如圆规或者曲线板)在图纸上绘制连接圆弧。
绘制圆弧时应注意控制好力度和姿势,使得圆弧的形状与所需相符。
4. 检验连接效果:绘制完成后,应仔细检查连接圆弧的形状和与线段的连接情况,确保连接效果正确和符合要求。
总结:圆弧连接是一种常见的工程制图技术,它可以使得图纸
中的线段连接平滑过渡,使图纸更加美观和精确。
在进行圆弧连接时,需要选择合适的连接点和连接半径,并且通过合适的绘图工具绘制连接圆弧。
绘制完成后,应检查连接效果,确保连接圆弧的形状和与线段的连接情况正确和符合要求。
