钢结构构件焊接

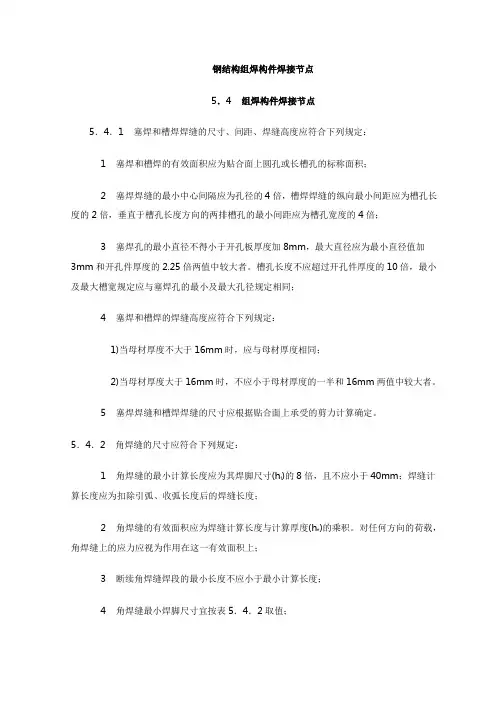

钢结构组焊构件焊接节点5．4 组焊构件焊接节点5．4．1 塞焊和槽焊焊缝的尺寸、间距、焊缝高度应符合下列规定：1 塞焊和槽焊的有效面积应为贴合面上圆孔或长槽孔的标称面积；2 塞焊焊缝的最小中心间隔应为孔径的4倍，槽焊焊缝的纵向最小间距应为槽孔长度的2倍，垂直于槽孔长度方向的两排槽孔的最小间距应为槽孔宽度的4倍；3 塞焊孔的最小直径不得小于开孔板厚度加8mm，最大直径应为最小直径值加3mm和开孔件厚度的2.25倍两值中较大者。

槽孔长度不应超过开孔件厚度的10倍，最小及最大槽宽规定应与塞焊孔的最小及最大孔径规定相同；4 塞焊和槽焊的焊缝高度应符合下列规定：1)当母材厚度不大于16mm时，应与母材厚度相同；2)当母材厚度大于16mm时，不应小于母材厚度的一半和16mm两值中较大者。

5 塞焊焊缝和槽焊焊缝的尺寸应根据贴合面上承受的剪力计算确定。

5．4．2 角焊缝的尺寸应符合下列规定：1 角焊缝的最小计算长度应为其焊脚尺寸(h f)的8倍，且不应小于40mm；焊缝计算长度应为扣除引弧、收弧长度后的焊缝长度；2 角焊缝的有效面积应为焊缝计算长度与计算厚度(h e)的乘积。

对任何方向的荷载，角焊缝上的应力应视为作用在这一有效面积上；3 断续角焊缝焊段的最小长度不应小于最小计算长度；4 角焊缝最小焊脚尺寸宜按表5．4．2取值；5 被焊构件中较薄板厚度不小于25mm时，宜采用开局部坡口的角焊缝；6 采用角焊缝焊接接头，不宜将厚板焊接到较薄板上。

5．4．3 搭接接头角焊缝的尺寸及布置应符合下列规定：1 传递轴向力的部件，其搭接接头最小搭接长度应为较薄件厚度的5倍，且不应小于25mm(图5．4．3-1)，并应施焊纵向或横向双角焊缝；2 只采用纵向角焊缝连接型钢杆件端部时，型钢杆件的宽度W不应大于200mm(图5．4．3-2)，当宽度W大于200mm时，应加横向角焊或中间塞焊；型钢杆件每一侧纵向角焊缝的长度L不应小于W；3 型钢杆件搭接接头采用围焊时，在转角处应连续施焊。

钢结构焊接要点钢结构焊接是一种常见且重要的金属结构连接方法，被广泛应用于建筑、桥梁、船舶等领域。

为了确保焊接质量和结构的安全性，下面将介绍钢结构焊接的要点。

1. 材料准备在进行钢结构焊接前，首先需要进行材料的准备工作。

确保焊接材料（电焊条、电极等）符合规定的标准，并检查钢构件的净度和干燥度是否满足要求。

2. 表面处理钢结构的焊接前需要进行表面处理，以确保焊缝的质量。

常见的表面处理方法包括清洗、扫除锈蚀、打磨等。

焊接前还应检查钢构件表面是否有氧化物、油污等有害物质，并予以清除。

3. 焊接位置钢结构焊接应选择适当的焊接位置。

对于大型钢构件，可以采用位置焊接或局部暖焊的方式，以减少变形和残余应力。

同时，焊接位置的选择还应考虑施工方便性和焊缝检验要求。

4. 焊接方法钢结构焊接可以采用多种方法，如手工电弧焊、气体保护焊、埋弧焊等。

根据具体情况选择合适的焊接方法，并确保操作符合相应的规范和标准。

5. 焊接参数在进行钢结构焊接时，控制好焊接参数是确保焊缝质量的关键。

例如，焊接电流、焊接速度、极性等参数的选择应根据焊材和钢材的特性进行合理调整。

6. 焊接顺序钢结构的焊接顺序应遵循从弱度到强度的原则，以减少结构变形和应力集中。

大体上，应从结构的边缘开始焊接，并逐渐向内部延伸。

7. 焊接质量控制钢结构焊接后，应进行质量控制以确保焊缝的质量。

常用的控制方法包括焊接缺陷检测、焊缝可视检查、焊缝强度测试等。

同时，焊接质量控制还应符合相关的标准和规范。

8. 预防变形钢结构焊接后常会出现变形现象，为了预防变形，可以采用预约应力、加强副框架支撑、控制焊接温度等方法。

此外，还应对变形进行及时的修正和调整。

总结：钢结构焊接是一项复杂的工艺，要求操作人员具备专业的技术和经验。

准确把握钢结构焊接的要点，能够确保焊缝的质量，提升结构的安全性。

在进行钢结构焊接时，记住上述要点，并遵循相关的标准和规范，将有利于实现高质量的焊接结果。

钢结构钢构件焊接工程施工及验收标准1. 引言钢结构在建筑和工程领域中具有广泛应用，而焊接是钢结构钢构件施工中最常见的连接方法之一。

本文档旨在提供钢结构钢构件焊接工程施工及验收的标准要求，以确保施工质量和连接的可靠性。

2. 施工准备在进行钢结构钢构件的焊接工程施工之前，需要进行必要的施工准备工作。

具体包括：•资料准备：准备焊接工程的施工图纸、工艺规程和相关技术文件，并确保相关资料的准确和完整性。

•设备准备：准备符合标准要求的焊接设备、焊接电源以及必要的辅助设备。

•材料准备：准备符合标准要求的焊接材料，包括焊丝、焊剂等。

•工艺准备：制定合理的施工工艺流程，包括焊接顺序、焊接方法等。

3. 施工要求3.1 焊工要求进行钢结构钢构件焊接工程施工时，焊工必须符合以下要求：•持有相应的焊工资格证书，并熟练掌握焊接操作技术。

•具备相关的理论知识，了解焊接工艺的要求。

•熟悉施工图纸和规范要求，能够正确理解和执行焊接工艺。

•严格按照焊接工艺要求进行操作，保证焊接质量。

3.2 焊接设备要求进行钢结构钢构件焊接工程施工时，需要使用符合标准要求的焊接设备，具体要求如下：•焊接设备必须符合国家和行业相关标准，并经过合格的检测和评估。

•焊接电源必须稳定可靠，能够提供足够的焊接电流和电压。

•辅助设备（如焊接钳、电焊条、保护设备等）必须符合安全要求，并在使用前进行检查和保养。

3.3 焊接材料要求进行钢结构钢构件焊接工程施工时，需要使用符合标准要求的焊接材料，具体要求如下：•焊接材料必须符合国家和行业相关标准，具备良好的焊接性能和可靠性。

•焊丝和焊剂必须与被焊接的钢结构钢构件相匹配，并经过质量检测和评估。

•焊接材料的存储和保管必须符合相关规定，以防止材料受潮、受热或受损。

3.4 施工工艺要求进行钢结构钢构件焊接工程施工时，需要遵循一定的施工工艺要求，具体要求如下：•清洁表面：在焊接之前，必须清洁焊接表面，确保其不受污染和氧化。

•预热处理：对于厚度大于等于20mm的构件，在焊接前必须进行预热处理，以减少焊接应力和提高焊接质量。

钢结构焊接技术要求
1、焊接H型钢腹板与翼缘的连接焊缝，当腹板厚度<16mm时可采用角焊缝连接。

当腹板厚度≥16mm时采用K形或U形坡口全焊透焊缝连接。

2、钢板对接接头：T型接头和要求全焊透焊缝，应在焊缝两端配置引弧板和引出板，其材质应与焊件相同。

引弧应在焊道处进行，严禁在焊道区以外的母材上打火引弧，焊接完毕后应采用气割切除引弧板和引出板，不得用锤击落。

3、箱型构件横隔板的焊接，可采用熔嘴电渣焊或电渣焊设备进行，同一横隔板两侧的电渣焊应同时施焊，并一次焊接成型。

4、焊缝出现裂纹时，焊工不得擅自处理，应查出原因，订出修补工艺后方可处理。

焊缝在同一处返修次数不得超过2次，否则应更换母材。

5、栓焊混合连接时，应先栓后焊。

6、拼装时，焊接顺序应考虑焊接变形的影响，焊接顺序按工艺试验确定，要求焊接变形及焊接残余应力最小。

7、所有构件的下料长度应考虑拼接焊接的收缩变形及其它引起的压缩变形影响。

8、钢管等空心构件的外露端口要求采用钢板作为封头板，并采用焊缝封闭，并确保组装、安装过程中构件不得积水。

9、所有外露焊缝均需磨平处理。

钢结构焊接方法详解引言在建筑和制造业中，钢结构焊接是一项关键的技术，用于将钢构件连接在一起形成稳固的结构。

正确的焊接方法能够确保钢结构的强度和耐久性。

本文将详细介绍钢结构焊接的概述和各种常用方法，包括电弧焊接、气体保护焊接和摩擦焊接。

概述钢结构焊接是将两个或多个钢构件通过熔化并在凝固时形成连接的过程。

焊接方法的选择取决于材料的种类、焊接位置和使用要求等因素。

下面将逐一介绍各种常用的钢结构焊接方法。

正文一、电弧焊接1. 电弧焊接的原理：通过直流或交流电源在钢结构的焊缝上形成电弧，利用电弧的高温和能量将焊条或焊丝熔化并与工件连接。

2. 电弧焊接的常见类型：a. 手工电弧焊接：操作简单，适用于小型焊接工作，但工作效率较低。

b. 半自动电弧焊接：焊接速度较快，适用于大型工件的生产。

c. 自动电弧焊接：利用焊接机器人进行焊接，精度高，适用于复杂的焊接任务。

3. 电弧焊接的优势和应用领域：灵活性强，可以焊接各种形状的结构，广泛应用于建筑、船舶和桥梁等领域。

二、气体保护焊接1. 气体保护焊接的原理：在焊接过程中，通过在焊接区域提供惰性气体，以保护熔融池和焊缝免受氧气和其他大气成分的影响。

2. 气体保护焊接的常见类型：a. 氩弧焊接：使用纯氩或氩和氩-氦混合气体作为保护气体，适用于焊接不锈钢和铝合金等材料。

b. 氩气焊接：在焊接过程中只使用氩气，适用于焊接铜等材料。

3. 气体保护焊接的优势和应用领域：焊缝质量高，适用于高要求的结构焊接，如飞机制造和化工设备。

三、摩擦焊接1. 摩擦焊接的原理：通过施加外力和旋转运动，在钢板接触面上产生摩擦热，使接触面熔化并形成连接。

2. 摩擦焊接的常见类型：a. 摩擦搅拌焊接：将两个钢板通过摩擦搅拌依次连接，适用于焊接高强度和高塑性材料。

b. 摩擦焊接轧辊：利用旋转摩擦产生的热量，将钢板辊制连接，适用于焊接较厚的钢板。

3. 摩擦焊接的优势和应用领域：无需添加焊条或气体，无焊缝，焊接速度快，适用于铝合金和镁合金等材料。

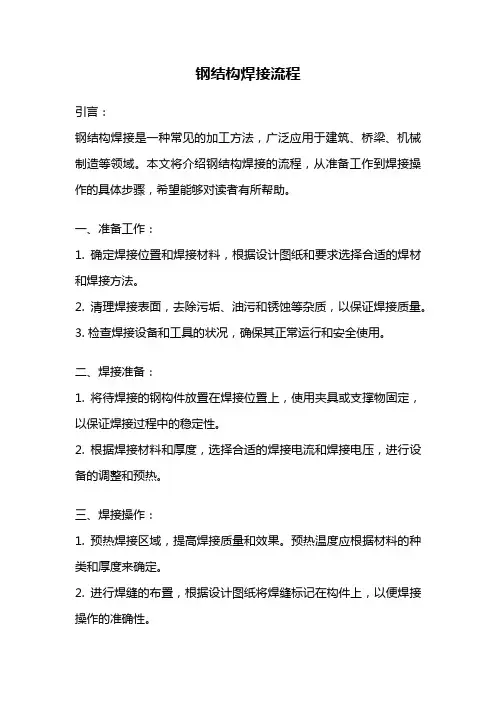

钢结构焊接流程引言：钢结构焊接是一种常见的加工方法，广泛应用于建筑、桥梁、机械制造等领域。

本文将介绍钢结构焊接的流程，从准备工作到焊接操作的具体步骤，希望能够对读者有所帮助。

一、准备工作：1. 确定焊接位置和焊接材料，根据设计图纸和要求选择合适的焊材和焊接方法。

2. 清理焊接表面，去除污垢、油污和锈蚀等杂质，以保证焊接质量。

3. 检查焊接设备和工具的状况，确保其正常运行和安全使用。

二、焊接准备：1. 将待焊接的钢构件放置在焊接位置上，使用夹具或支撑物固定，以保证焊接过程中的稳定性。

2. 根据焊接材料和厚度，选择合适的焊接电流和焊接电压，进行设备的调整和预热。

三、焊接操作：1. 预热焊接区域，提高焊接质量和效果。

预热温度应根据材料的种类和厚度来确定。

2. 进行焊缝的布置，根据设计图纸将焊缝标记在构件上，以便焊接操作的准确性。

3. 进行焊接操作，将焊条或焊丝按照预定的路径和速度焊接在焊缝上。

同时要注意焊接的均匀性和深度，避免出现焊缝不全或过深的情况。

4. 焊接过程中要注意焊接速度、焊接温度和焊接压力的控制，保证焊接质量和焊接强度。

5. 焊接完成后，对焊缝进行清理，去除焊渣和氧化物等杂质，以便后续的处理和涂装。

四、焊后处理：1. 对焊接后的钢构件进行冷却，避免产生过大的温度应力，影响焊接质量和结构的稳定性。

2. 进行焊缝的检测，使用无损检测方法对焊缝进行检查，以确保焊接质量符合标准要求。

3. 对焊接后的构件进行必要的修整和整形，保证其外观质量和尺寸精度。

4. 进行防腐处理和涂装，保护焊接部位免受氧化和腐蚀的影响，延长使用寿命。

结论：钢结构焊接是一项复杂而重要的工艺，需要经过严格的准备和操作流程。

只有掌握了正确的焊接方法和技巧，才能保证焊接质量和结构的安全性。

希望本文的介绍能够对读者对钢结构焊接流程有所了解和掌握，提高工作效率和质量。

钢结构工程施工焊接规范第一章概述1.1 整体概况为了保障钢结构工程的质量和安全，根据国家有关标准和规范，制定本规范。

本规范适用于钢结构工程的焊接工艺和质量控制，包括焊接工程的准备工作、操作规程、验收标准等内容。

钢结构工程包括钢结构框架、钢板、钢梁、钢柱等构件的焊接工作。

1.2 规范适用范围本规范适用于钢结构工程的焊接工艺和质量控制，包括焊工的培训、证书要求等。

不适用于特殊焊接工程，如高压焊接、危险品焊接等。

第二章焊接工艺2.1 焊接工艺选择在选择焊接工艺时，应根据钢结构的具体情况和要求，选择合适的焊接方法和设备。

一般情况下，常用的焊接方法有手工电弧焊、气体保护焊、埋弧焊等。

2.2 焊接设备要求焊接设备应符合国家标准和规范的要求，保证焊接质量和安全。

操作人员应定期对焊接设备进行检查和维护，确保设备良好的工作状态。

2.3 焊接材料要求焊接材料应符合国家标准和规范的要求，保证焊接接头的强度和密封性。

焊接材料应存放在干燥的环境中，防止潮湿造成焊接质量问题。

第三章焊接操作规程3.1 焊接前准备焊接前应对构件进行清洁处理，去除油污和杂物。

留有焊缝时，应进行模板定位和预热工作。

检查焊接设备和焊接材料，确保良好的工作状态。

3.2 焊缝焊接按照工艺要求进行焊接操作，控制焊接电流、电压、焊接速度等参数，确保焊接接头质量。

焊接过程中应注意控制热量，防止焊接变形和裂纹的产生。

3.3 焊接收尾焊接完成后，应对焊接接头进行除渣、打磨等处理，保证焊接接头的平整度和美观度。

检查焊缝是否完整、密实，符合设计要求。

第四章质量控制4.1 焊接质量检测焊接接头应进行焊缝探伤、拉伸试验、硬度检测等质量检测，确保焊接质量符合要求。

未达标的接头应及时修补或重新焊接。

4.2 焊接质量验收焊接工程验收应依据国家标准和规范的要求进行，验收标准应明确、标准化。

验收人员应具备相关的资质和经验，确保验收结果的可靠性。

第五章安全措施5.1 焊接作业安全焊接作业应符合国家有关的安全规范和标准，保证焊接人员的人身安全。

钢结构构件焊接施工工艺和质量控制措施1) GS-20Mn5N 、Q345B 材料的焊接工艺作为当前大型钢工程中常用的材料之一，GS-20Mn5（N 或V ）近几年得到广泛的应用，相关的建筑铸钢节点技术规程也在制定之中，下面介绍GS-20Mn5及Q345B 间有关的焊接工艺。

2) 铸钢件、Q345B 钢力学性能、化学成份和焊接工艺参数分析GS-20Mn5铸钢组织类型为珠光体，微观组织表现为各向同性；Q345B 钢管微观组织成纤维状，表现为各向异性。

其合金元素含量、力学性能也存在着差异，两者之间焊接容易引起的组织和力学性能的不均匀性、界面组织的不稳定性等。

1、焊接工艺参数分析1.1碳当量的计算作为估算钢材焊接性的重要指标之一， Q345B 的碳当量CE （％）根据国际焊接学会(IIW) 推荐的适应于中高强度的非调质低合金高强度钢公式，计算如下：CE (%)=C+ 6Mn+ 5V Mo Cr ++ + 15Ni Cu +（%）≈0.38~0.39（%）根据日本JIS 标准，计算铸钢GS-20Mn5低碳调质低合金高强度钢的碳当量CE （％）：CE(%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14(%)≈0.39~0.41%根据经验以及中国焊接学会《焊接手册》中相关工艺资料介绍，可知铸钢GS-20Mn5和Q345B 在焊接时存在一定的淬硬和产生焊接冷裂纹倾向, 故焊接时应采取预热、控制线能量、后热缓冷或消除扩散氢等工艺措施。

1.2预热温度和后热温度Q345B 钢和GS-20Mn5铸钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降，结果导致焊后出现裂纹，GS-20Mn5铸钢由于壁厚较厚，容易出现根部裂纹；Q345B 钢的焊接裂纹则主要是冷裂纹。

根据AWS D1.1《钢结构焊接规范》的规定，焊接结构用低合金铸钢最低预热温度为150℃，后热温度定为200-220，当操作地点环境温度低于常温时（高于0℃），应提高预热温度15~25℃。

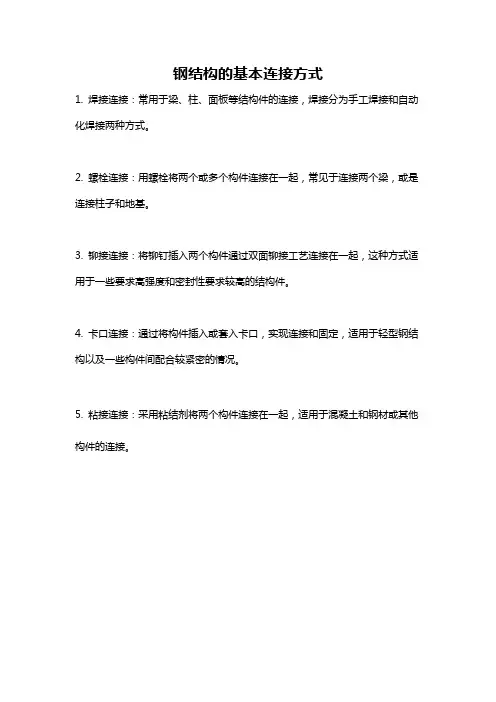

钢结构的基本连接方式
1. 焊接连接：常用于梁、柱、面板等结构件的连接，焊接分为手工焊接和自动化焊接两种方式。

2. 螺栓连接：用螺栓将两个或多个构件连接在一起，常见于连接两个梁，或是连接柱子和地基。

3. 铆接连接：将铆钉插入两个构件通过双面铆接工艺连接在一起，这种方式适用于一些要求高强度和密封性要求较高的结构件。

4. 卡口连接：通过将构件插入或套入卡口，实现连接和固定，适用于轻型钢结构以及一些构件间配合较紧密的情况。

5. 粘接连接：采用粘结剂将两个构件连接在一起，适用于混凝土和钢材或其他构件的连接。

钢结构构件常用的连接方式1．焊接连接焊接连接有气焊、接触焊和电弧焊等方法。

在电弧焊中又分手工焊、自动焊和半自动焊三种。

目前，钢结构中常用的是手工电弧焊。

利用手工操作的方法，以焊接电弧产生的热量使焊条和焊件熔化，从而凝固成牢固接头的工艺过程，就是手工电弧焊。

(1)焊缝的形式与构造①对接焊缝对接焊缝的形式有直边缝、单边V形缝、双边V形缝、U形缝、K形缝、X 形缝等。

当焊件厚度很小，可采用直边缝。

对于一般厚度的焊件，因为直边缝不易焊透，可采用有斜坡口的单边V形缝或双边V形缝，斜坡口和焊缝根部共同形成一个焊条能够运转的施焊空间，使焊件易于焊透。

对于较厚的焊件，则应采用U形缝、K形缝和X形缝。

其中V形缝和U形缝为单面施焊，但在焊缝根部还需要补焊，当焊件可随意翻转施焊时，使用K 形缝和X形缝较好。

焊缝的起点和终点处常因不能熔透而出现凹形的焊口，为避免受力后出现裂纹及应力集中，施焊时应将两端焊至引弧板上，然后再将多余部分切除，这样便不致减小焊缝处的截面。

对接焊缝的优点是用料经济，传力均匀、平顺，没有显着的应力集中，承受动力荷载的构件最适于采用对接焊缝。

缺点是施焊的焊件应保持一定的间隙，板边需要加工，施工不便。

②角焊缝在相互搭接或丁字连接构件的边缘，所焊截面为三角形的焊缝，叫做角焊缝。

角焊缝按外力作用方向可分为平行于外力作用方向的侧面角焊缝和垂直于外力作用方向的正面角焊缝。

钢结构中，最常用的是普通直角焊缝，其他形式主要是为了改变受力状态，避免应力集中，一般多用于直接受动力荷载的结构。

杆件与节点板的连接焊缝一般宜采用两面侧焊，也可用三面围焊，对角钢焊件还可采用L形围焊，但为不引起偏心，角钢背焊缝长度常受到限制，所以一般只适用于受力较小的焊件。

所有围焊的转角处必须连续施焊。

角焊缝的优点是焊件板边不必预先加工，也不需要校正缝距，施工方便。

其缺点是应力集中现象比较严重，由于必须有一定的搭接长度，角焊缝连接在材料使用上不够经济。

钢结构构件焊接技术要求及焊接技术钢结构构件焊接技术是现代建筑领域中一项关键的技术，它在构件制造和安装过程中扮演着重要的角色。

本文将重点介绍钢结构构件焊接技术的相关要求以及常用的焊接技术。

一、钢结构构件焊接技术要求1. 焊工资质要求对于进行钢结构构件焊接工作的焊工，应具备相应的资质和证书。

通常要求焊工持有相关的焊接操作证书，如焊接工程师、焊接技师等级证书，并且需要具备一定的焊接实践经验。

这些要求旨在确保焊工能够熟练操作焊接设备，并能够掌握焊接技术的要点。

2. 检查与评价标准在进行钢结构构件焊接时，需要严格检查和评价焊接质量。

常用的评价标准包括焊缝外观质量、焊缝尺寸、焊缝强度等方面。

通过对焊缝的外观和尺寸进行检查，可以判断焊接质量是否合格，从而确保钢结构构件的安全和可靠。

3. 材料选择与准备钢结构构件焊接中，应正确选择焊接材料，并进行相应的材料准备工作。

对于建筑钢结构焊接，常用的焊接材料包括焊条、焊丝和焊剂等。

在材料选择过程中，应确保焊接材料的质量符合相应的国家标准，并且要进行必要的质量检测。

此外，还应对焊接材料进行合理的处理和保管，以保证其性能和质量不受损害。

二、常用的钢结构构件焊接技术1. 手工电弧焊接手工电弧焊接是一种常见且广泛应用的钢结构构件焊接技术。

它通过将电弧产生的高温作用在工件上，使焊接材料熔化并与工件形成连接。

手工电弧焊接简单易行，适用于不同形状和规格的焊接需求。

然而，手工电弧焊接的劣势是工作效率较低且焊接质量受焊工经验和操作技能的影响。

2. 氩弧焊接氩弧焊接是一种利用惰性气体（如氩气）作为保护气体的焊接技术。

氩弧焊接主要适用于焊接质量要求较高的场合，如船舶建造、航空航天等领域。

通过使用氩气保护电弧焊接区域，可以防止焊接过程中的氧气和水蒸气等有害物质对焊缝质量的影响。

氩弧焊接具有焊接速度快、焊接质量好等优点，但相较于手工电弧焊接，设备要求较高，操作技术要求也更高。

3. 感应焊接感应焊接是一种利用感应电流产生的热量进行焊接的技术。

钢结构建筑施工工艺焊接与组装的关键步骤钢结构建筑在现代建筑领域中起到了举足轻重的作用，其具有高强度、耐久性和抗震性能等优点。

而钢结构建筑的施工工艺中，焊接和组装是至关重要的步骤，直接影响到建筑的安全性和质量。

本文将探讨钢结构建筑施工工艺焊接与组装的关键步骤。

一、钢材准备在进行焊接和组装之前，首先需要进行钢材的准备工作。

这包括检查钢材的质量、规格和表面是否有锈蚀等。

确保钢材符合设计要求，并对有问题的钢材进行修复或更换。

二、预制钢结构构件钢结构建筑大部分采用预制钢构件进行施工。

预制钢构件的制作需要精确的尺寸控制和工艺要求，确保构件的准确性和一致性。

在预制钢构件中，焊接工艺是不可或缺的。

三、焊接准备焊接是钢结构建筑施工中最常用的连接方式之一。

在进行焊接之前，需要进行焊接准备工作。

包括：焊接设备的选择和检查，电源的接通和安全保护措施的设置等。

同时，也需要对焊接工艺进行合理的规划和准备。

四、焊缝准备焊接前需要对待焊接材料进行表面处理，以确保焊缝的质量。

这包括去除焊接材料表面的氧化物、油脂和灰尘等杂质。

同时，还需进行坡口的切割和倒角等预处理工作。

焊缝准备的好坏直接影响到焊接接头的质量和强度。

五、焊接工艺焊接工艺是保证焊接接头质量的重要环节。

在选择合适的焊接工艺时，需要考虑焊接材料的性质、焊接位置和焊接条件等因素。

常用的焊接方法有电弧焊、气体保护焊、摩擦焊等。

在焊接过程中，还需注意焊接操作员的技能和焊接设备的稳定性。

六、焊后处理焊接完成后，还需要对焊缝进行后续处理工作。

主要包括焊缝的清理、打磨和防腐处理等。

清理焊缝可以去除焊接时产生的氧化物和焊渣，以保证焊缝的外观和质量。

打磨焊缝可以提升其表面光洁度和装饰效果。

防腐处理可以延长焊接接头的使用寿命和防止腐蚀。

七、组装工艺在焊接完成后，钢结构构件需要进行组装。

组装工艺包括吊装、定位和连接等步骤。

吊装需要根据设计要求和现场实际情况选择合适的起重设备和吊装方案。

定位工艺需要确保构件的准确位置和间距。

钢结构焊接概况（1）全熔透焊缝：工厂制作焊缝，梁柱节点处，柱在梁翼缘上下各500mm范围内，柱翼缘与柱腹板间的连接焊缝。

柱拼接时，接头上下各100mm范围内，柱翼缘与柱腹板间的连接焊缝。

梁与梁刚接时，梁翼缘间的连接焊缝。

上下柱的现场对接连接焊缝；箱型柱外伸式隔板与柱壁板的连接焊缝。

现场焊接的梁端翼缘与柱、梁端翼缘与柱隔板的连接焊缝。

箱型柱翼缘与顶部封头板采用全熔透对接焊缝；（2）未注明的焊缝为贴角焊缝，其焊脚尺寸hf等于较薄构件的厚度且不大于14mm，焊缝长度沿构件搭接全长双面满焊，应符合三级焊缝的要求；（3）一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、未焊满、跟部收缩等缺陷；（4）焊接工程按国家现行标准《钢结构焊接规范》（GB50661-2011）执行；（5）焊接作业前，应对钢材、焊接方法、焊后热处理等进行焊接工艺评定。

焊接工艺评定应按现行国家标准《钢结构焊接规范》（GB50661-2011）的规定进行，并根据评定报告确定焊接工艺；（6）不应在焊缝以外的母材上打火引弧，T形接头角焊缝和对接接头的平焊缝，其两端必须配置引弧板和引出板，其材质和坡口型式应与被焊工件相同。

焊接完毕后，必须用火焰切除被焊工件上的引弧引出板和其他卡具，并沿受力方向修磨平整严禁用锤击落；（7）因焊接而变形的构件可采用机械(冷矫)或在严格控制温度的条件下加热(热矫)的方法进行矫正；（8）焊缝检验:1）所有焊缝表面均应做外观检查，焊波应均匀，焊缝边缘应圆滑过渡到母材。

焊缝表面不得有夹渣、裂纹、未溶合气孔、焊瘤及弧坑。

2）焊接质量的检验等级：构件主材的对接焊缝(T型接头对接接头、V型及单边V型接头、K型接头等)其焊接外观检查及无损检验应符合二级质量标准。

3）焊接质量应严格保证、焊工必须经过国家规定的考试，符合要求，方可参加焊接工作。

4）所有焊缝均应进行外观检查，检查结果应符合《钢结构焊接规范》（GB50661-2011）的规定。

钢结构零件焊接环境要求在低温的环境下焊接不同钢种、厚度较厚的钢材时，为使加热与散热的速度按正比关系变化，避免散热速度过快，导致焊接的热影区产生金属组织硬化，形成焊接残余应力，在焊缝金属。

熔合线交界边缘或受热区域内的母材金属处局部产生裂纹，在焊接前应按《钢结构工程施工质量验收规范》(GB 50205)标准规定的温度进行预热和保证良好的焊接环境。

(1)普通碳素结构钢厚度大于34mm，低合金结构钢的厚度不小于30mm，当工作地点温度不低于0℃时，均需在焊接坡口两侧各80~100mm范围内进行预热，焊接预热温度及层间温度控制在100~150℃之间。

焊件经预热后可以达到以下的作用:① 减缓焊接母材金属的冷却速度。

② 防止焊接区域的金属温度梯度突然变化。

③ 降低残余应力，并减少构件的焊后变形。

④ 消除焊接时产生气孔和熔合性飞溅物的产生。

⑤有利于氢的逸出，防止氢在金属内部起破坏作用。

⑥ 防止焊接加热过程中产生热裂纹，焊缝终止冷却时产生冷裂纹或延迟性冷裂纹以及再加热裂纹。

(2)如果焊接操作地点温度低于0℃时，需要预热的温度应根据试验来确定，试验确定的结果应符合下列要求:①焊接加热过程中在焊缝及热影响区域不发生热裂纹。

②焊接完成冷却后，在焊接范围的焊缝金属及母材上不产生即时性冷裂纹和延迟性冷裂纹。

③焊缝及热影响区的金属强度、塑性等性能应符合设计要求。

④在刚性固定的情况下进行焊接有较好的塑性，不致产生较大应力或裂纹。

⑤焊接部位不产生过大的应力，焊后不需作热处理等调质措施。

⑥焊后接点处的各项机械性能指标，均符合设计结构要求。

(3)当焊接重要钢结构构件时，应注意对施工现场焊接环境的监测与管理。

如出现下列情况时，应采取相应有效的防护措施:①雨雪天气。

②风速超过8m/s。

③环境温度在一5℃以下或相对湿度在90%以上。

为保证钢结构的焊接质量，应改善上述不良的焊接环境，一般的做法是在具有保证质量条件的厂房、车间内施工;在安装现场制作与安装时，应设临建的防雨、雪棚内施工，棚内应设有提高温度、降低湿度的设施，以保证规定的正常焊接环境。

钢结构焊接操作规程1. 引言钢结构焊接是连接钢结构构件的常用方法，具有高强度、高精度和高耐久性的特点。

为确保焊接质量和工程安全，制定一份合适的钢结构焊接操作规程至关重要。

2. 适用范围该钢结构焊接操作规程适用于各类钢结构焊接工程，包括建筑、桥梁、厂房等项目。

3. 人员要求所有从事钢结构焊接作业的人员必须持有合格的焊工证书，并经过相关培训和考核合格。

焊工应熟悉焊接工艺和操作规程，并严格按照要求进行作业。

4. 设备要求4.1 焊接设备：使用焊接机、电极和气体割炬进行焊接作业，设备应具备相应的技术要求和安全保障。

4.2 防护设备：焊工必须佩戴符合标准的防护眼镜、手套、防护服等个人防护装备，以确保工作安全。

5. 焊接工艺5.1 焊接方法：根据具体场合和要求，选择合适的焊接方法，如手工弧焊、埋弧焊等。

5.2 焊接电流和电压：根据焊接材料和钢结构的类型及规格，设置合适的焊接电流和电压。

5.3 焊接速度和焊条间隔：控制焊接速度和焊条间隔，确保焊缝质量和焊接强度。

5.4 焊接顺序：对于复杂的钢结构焊接，应按照设计要求和施工方案确定焊接顺序，保证焊接质量和结构稳定性。

6. 焊接操作步骤6.1 表面处理：在焊接前，应清除焊接表面的污垢、锈蚀和油漆，以确保良好的焊接质量。

6.2 对准和夹紧：将需要焊接的钢构件对准，并使用合适的夹具夹紧，以防移动和变形。

6.3 预热和间隔温度：根据焊接材料和厚度进行预热，控制合适的间隔温度，以提高焊接质量。

6.4 焊接过程：根据焊接方法和工艺要求进行焊接操作，保持稳定的焊接速度和电流。

6.5 检验和修复：焊接完成后，应进行质量检验，如发现焊缝质量不合格，应及时修复。

7. 安全措施7.1 环境安全：工作区域应保持良好的通风和光照条件，确保工作环境安全。

7.2 火灾防护：禁止在可燃物附近进行焊接作业，必要时采取防火措施。

7.3 防止电击：焊接设备应接地良好，焊工应穿戴防护设备，防止电击事故发生。

钢结构工程焊接原则
根据本工程结构特点，焊接时采取整体对称焊接与单根构件对接焊相结合的方式进行，焊接过程中要始终进行结构标高、水平度、垂直度的监控。

（1）结构对称、节点对称、全方位对称焊接。

（2）由于节点焊缝超长、超厚，施工过程需在临时连接板上根据要求增加拘束板进行刚性固定，控制焊接变形。

（3）焊接节点采取分段、对称的焊接方法，外柱焊接先焊接对构件整体变形影响较小的焊缝，按照本方案外柱焊接顺序焊接。

（4）焊缝采取窄道、薄层、多道的焊接方法。

（5）为保证钢柱的精度，采用先内后外，先柱后梁，先焊收缩量大的再焊收缩量小的焊接方法，待钢柱完成焊接后，再进行梁的焊接，为保证焊接后结构的整体精度，从结构面的中部开始梁的焊接，尽可能减少焊接应力。

（6）施工中柱与柱、梁与梁、梁与柱的施焊，须遵循下述原则：
a、就整个框架而言，柱、梁等刚性接头的焊接施工，应从整个结构的中部施焊，先形成框架而后向左、右扩展续焊。

b、对柱、梁的焊接顺序，应先完成全部柱的接头焊接，柱接点焊接时，严格遵循同步对称的焊接方法；确保柱的安装精度，然后自每一节的上一层梁施焊。

梁焊接时，应尽量在同一柱左、右接头点同时施焊，并先焊上翼缘板，后焊下翼缘板。

不得同一柱间梁两处接头同时开焊。

（7）施工中桁架焊接原则：
a、遵循先焊下弦杆再焊上弦杆后焊腹杆，对称焊接。

b、整榀桁架先中间后两边对称焊接。

钢结构焊接工艺一、工程焊接特点.（1）本工程地上钢结构构件主体材质为Q355、Q235，此类型钢材在大跨钢结构中应用比较普遍，焊接性能良好，焊接工艺成熟可靠，根据焊接工艺评定参数焊接。

（2）屋架现场拼装组对。

现场焊接量一般。

制造厂焊接效率将直接影响到钢结构安装进度，可以说整个工程进度与焊接进度是息息相关。

二、焊接方法药芯焊丝气体保护焊的焊接根据现场焊接特点，并结合工程实际，采用CO2方法。

选用CO药芯焊丝气体保护焊，一是熔敷速度高，其熔敷速度为手工焊条2的2～3倍，熔敷效率可达90％以上；二是气渣联合保护，电梯稳定、飞溅少、脱渣易、焊道成型美观；第三，对电流、电压的适应范围广，焊接条件设定较为容易。

三、焊接材料（1）焊接材料选用焊接材料采用氢含量较低的焊材。

焊接材料的选用原则与母材强度等强。

焊丝选用：Q355B E501T（药芯焊丝Φ1.2）保护气体为CO2，纯度99.98％（露点≤-40℃）。

焊条J506（2）焊材复验对所有应用于本工程的焊接材料按生产批号进行成分、性能的复验，复验由甲方及国家技术质量监督部门认可的质量监督检测机构进行。

（3）焊材管理焊材须有质保书，应该按类别、牌号、规格、批号等分类堆放，并有明确标志。

堆放场地应保持通风、干燥。

（4）焊材使用药芯焊丝启封后，应尽快用完，不得超过两天时间。

当天多余焊丝应用薄膜封包，存放在室内。

二氧化碳气瓶必须装有预热干燥器。

四、焊工资质焊工应具备全位置焊接水平。

严禁无证上岗，或者低级别焊高级别。

五、焊接工艺评定在工程正式施焊前，根据不同的焊接方法、焊接材料、焊接位置、预热要求以及坡口类型等等，按照GB50661-2011进行工艺评定试验，确定合适的焊接参数，作为焊接工艺规程的依据。

制定出具体的焊接工艺规程后，将要求焊工严格执行，不得随意改变工艺参数。

六、现场焊接施工流程钢结构现场焊接工艺流程图七、焊前准备焊接区操作平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。
