钢结构质量验收标准钢结构在建筑工程中扮演着重要的角色，因此其质量验收标准显得尤为重要。
钢结构质量验收标准主要包括结构材料、焊接质量、工艺规范等多个方面。
通过对钢结构的严格验收，可以保证建筑工程的安全可靠性。
以下将详细介绍钢结构质量验收标准的具体要求。
一、结构材料验收标准在进行钢结构工程验收时，首先要对结构材料进行验收。
验收标准包括以下几个方面：1. 钢材质量检测：对钢材的质量进行抽检，包括材质、尺寸、力学性能等指标的检测。
确保所使用的钢材符合设计要求。
2. 防腐处理：对钢材表面的防腐处理情况进行检查，确保防腐层的厚度和质量满足要求。
3. 衔接件验收：对连接钢构件的螺栓、焊缝等进行检查，确保衔接部位的质量符合标准。
二、焊接质量验收标准钢结构在施工中常需进行焊接，因此焊接质量的验收尤为重要。
焊接质量验收标准包括以下几个方面：1. 焊工资质：对参与焊接作业的焊工进行资质审查，确保具备相应的焊接技术水平。
2. 焊接工艺：对焊接工艺进行检查，包括预热、焊接电流电压参数等，确保焊接过程符合规范。
3. 焊缝质量：对焊缝进行外观检查和无损检测，确保焊缝的质量满足设计要求。
三、工艺规范验收标准钢结构的施工过程需要符合相关的工艺规范，以确保工程质量。
工艺规范验收标准包括以下几个方面：1. 施工工艺：对施工过程中的工艺要求进行检查，包括制图、加工、安装等环节，确保施工符合规范。
2. 设备检查：对使用的施工设备进行检查，确保设备完好并符合使用标准。
3. 安全防护：对施工现场的安全措施进行检查，确保施工过程中人员和设备的安全。
通过以上的钢结构质量验收标准，可以有效确保钢结构工程的质量和安全性。
只有严格遵守验收标准，才能保证建筑工程的稳定可靠。
希望各相关单位在进行钢结构验收时严格按照标准执行，共同维护建筑工程的质量和安全。
钢结构工程质量检验标准钢结构工程是现代建筑领域中一项重要的工程技术，其质量直接关系到建筑物的安全稳定性和使用寿命。
因此，对于钢结构工程的质量检验标准显得尤为重要。
本文将就钢结构工程质量检验标准进行详细介绍，以期为相关从业人员提供参考。
首先，钢结构工程的质量检验标准应包括材料的检验标准和工程施工的检验标准。
在材料的检验标准中，应包括钢材的质量标准、焊接材料的质量标准、防腐蚀涂料的质量标准等内容。
而在工程施工的检验标准中，应包括焊缝的质量标准、构件安装的质量标准、防腐蚀处理的质量标准等内容。
其次，钢结构工程的质量检验标准应遵循国家相关标准和规范，如《钢结构工程质量检验标准》（GB50205-2001）、《建筑结构工程施工质量验收规范》（GB50204-2002）等。
同时，还应结合工程的具体情况和要求，制定相应的施工方案和质量检验方案，确保施工过程中的质量控制和质量验收。
钢结构工程的质量检验标准还应包括相关的检测手段和方法。
在材料的检验中，应包括对钢材的化学成分分析、力学性能测试、焊接材料的化学成分分析、焊接接头的无损检测等内容。
而在工程施工的检验中，应包括对焊缝的可视检验、尺寸偏差的测量、构件的安装验收、防腐蚀涂层的厚度测量等内容。
此外，钢结构工程的质量检验标准还应包括相关的记录和报告要求。
在材料的检验中，应包括对材料证明文件、检测报告、质量证明书等的管理和归档要求。
而在工程施工的检验中，应包括对施工记录、检验记录、验收报告等的管理和归档要求。
综上所述，钢结构工程的质量检验标准是保证工程质量和安全的重要手段，其内容应包括材料的检验标准、工程施工的检验标准、国家相关标准和规范、检测手段和方法、记录和报告要求等内容。
只有严格遵循相关标准和规范，结合工程实际，才能确保钢结构工程的质量和安全。
一、关于发布国家标准《钢结构结构施工质量验收规范》的通知建标[2002]11号根据我部“关于印发《二OOO至二OO一年度工程建设国家标准制订、修订计划》的通知”（建标[2001]87号）的要求，由冶金工业部建筑研究总院会同有关单位共同修订的《钢结构结构施工质量验收规范》，经有关部门会审，批准为国家标准，编号为GB50205-2001自2002年3月1日起施行。
其中，4.2.1、４.３.１、4.4.1 、5.2.2 、5.2.4 、6.3.1 、8.3.1 、10.3.4 、11.3.5 、12.3.4 、14.2.2 、14.3.3为强制性条文，必须严格执行。
原《钢结构结构施工质量验收规范》GB50205-95和《钢结构结构施工质量检验评定标准》GB50221-95同时废止。
本规范由建设部负责管理和对强制性条文的解释，冶金工业部建筑研究总院负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO二年一月十日二、前言本规范是根据中华人民共和国建设部建标[2001]87号文“关于印发《二OOO年至二OO一年度工程建设国家标准制定、修订计划》的通知”的要求，由冶金工业部建筑研究总院会同有关单位共同对原《钢结构结构施工质量验收规范》GB50205-95和《钢结构结构施工质量检验评定标准》GB50221-95修订而成的。
在修订过程中，编制组进行了广泛的调查研究，总结了我国钢结构工程施工质量验收的实践经验，按照“验评分离，强化验收，完善手段，过程控制”的指导方针，以现行国家标准《建设工程施工质量验收统一标准》GB50300为基础，进行全面修改，并以多种方式广泛征求了有关单位和专家的意见，对主要问题进行了反复修改，最后经审查定稿。
本规范共分15章，包括总则、术语、符号、基本规定、原材料及成口进场、焊接工程、紧固件连接工程、钢零部件加工工程、钢构件组装工程、钢网架结构安装工程、压型金属板工程、钢结构涂装工程、钢结构分部工程竣工验收以及9个附录。
钢结构工程采购技术要求和质量标准目录：1.依据（标准和规范）2.送样要求3.材料、设备及配件要求4.施工工艺5.成品保护要求6.施工组织方案编制、供货、安装工期及其他时间配合要求1.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2013年版《建筑工程施工质量验收统一标准》(GB50300-2013)《建筑装饰装修工程施工及验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《钢结构工程施工质量验收规范》(GB50205-2001)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-1988)《漆膜一般制备法》(GB1727-92)《漆膜厚度测定法》(GB1764-89)1.2.除上述规范及要求外，本工程施工制作及安装施工组织设计应符合国家及项目当地现行有关规范、规程的规定。
1.3.若承包商对以下要求有任何疑义，应立即向甲方提出，由甲方采购部门做最终决定，否则视为接受。
2.送样要求2.1.材料样板应在招标阶段确定，包括钢结构的型材、连接件、预埋件等均应制作样板。
2.2.投标单位提供样板必须符合第3项“材料、设备及配件要求”，包括品牌和材质等.2.3.施工过程中，严格选用招标单位事先确认的型材、构件样品；若中标单位发现施工过程中无法使用事先确认的样品，应事先知会招标单位，在得到招标单位认可的情况下，方可更改。
招标若发现中标单位未经允许，擅自更换确认样品，按照合同约定处以相应罚款。
3.材料、设备及配件要求3.1.圆钢管采用 Q345B 无缝钢管或高频焊管钢，质量应符合《结构用无缝钢管》GB8162-2008和《直缝电焊管》GB/T 13793-2008的规定。
矩形钢管采用材质Q345B的冷弯矩形钢管。
以下截面杆件材质采用Q235B：①，①60X4,①76X4,①89X4,矩120X80X3,其余截面杆件材质为Q345B O3.2.所有钢材、钢板除特殊注明外，均采用Q345B钢。

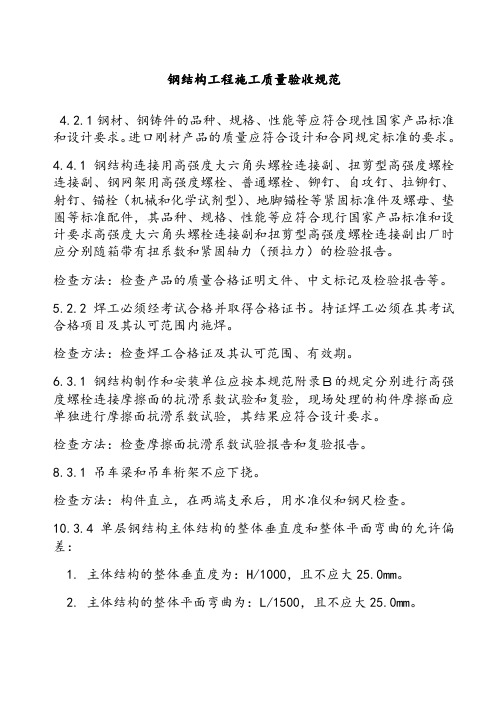

钢结构工程施工质量验收规范4.2.1钢材、钢铸件的品种、规格、性能等应符合现性国家产品标准和设计要求。
进口刚材产品的质量应符合设计和合同规定标准的要求。
4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭系数和紧固轴力（预拉力）的检验报告。
检查方法：检查产品的质量合格证明文件、中文标记及检验报告等。
5.2.2 焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查方法：检查焊工合格证及其认可范围、有效期。
6.3.1 钢结构制作和安装单位应按本规范附录Ｂ的规定分别进行高强度螺栓连接摩擦面的抗滑系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑系数试验，其结果应符合设计要求。
检查方法：检查摩擦面抗滑系数试验报告和复验报告。
8.3.1 吊车梁和吊车桁架不应下挠。
检查方法：构件直立，在两端支承后，用水准仪和钢尺检查。
10.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差：1. 主体结构的整体垂直度为：H/1000，且不应大25.0mm。
2. 主体结构的整体平面弯曲为：L/1500，且不应大25.0mm。
11.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差：1. 主体结构的整体垂直度为：（H/2500+10.0），且不应大25.0mm。
2. 主体结构的整体平面弯曲为：L/1500，且不应大25.0mm。
12.3.4 钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍。
检查数量：跨度24m及以下钢网架结构测量下弦中央一点；跨度24m 及以下钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。
钢结构工程施工质量验收规范一、施工前验收（一）施工前钢结构材料验收1.根据设计文件，对各类钢材进行验收，包括钢管、钢板等。
2.对钢材的表面质量、尺寸及重量进行验收，并进行检测。
3.验收时应注意钢材的标识是否完整，外表面是否有锈蚀、划痕等缺陷。
（二）施工前焊接工艺验收1.根据设计文件，对焊接工艺进行验证，包括焊接电流、电压、焊接速度等。
2.验收时需查看焊缝的焊接质量、焊接箍密度等。
3.对焊接材料进行审查，包括焊条、焊丝等。
（三）施工前工艺控制验收1.对施工方案进行审查，包括基坑开挖、钢材制作、立柱安装等工艺。
2.对检验人员的资质进行审核，确保验收人员具备相关资质和经验。
二、施工中验收（一）钢结构制作前验收1.检查钢结构制作厂是否具备相关资质和设备，包括焊机、钢板剪切机等。
2.验收材料，包括焊条、电极、钢板、钢管等。
（二）焊接过程验收1.对焊接工艺进行监督和检查，确保工艺符合设计要求。
2.检查材料的焊接接头是否符合相关标准，焊接质量是否合格。
3.对焊接工艺参数、焊接材料和焊后处理进行检查。
（三）过程质量验收1.对钢结构的加工过程进行检查，确保各个组件尺寸的精度和符合设计要求。
2.对施工人员的工艺操作进行监督和检查，确保操作符合相关标准。
三、施工后验收（一）钢结构安装验收1.对各个节点的连接进行检查，包括焊接是否牢固、螺栓是否松动等。
2.检查钢结构是否符合设计要求，包括吊装设备的安装位置、间距等。
3.进行结构的水平、垂直度检查，确保结构的稳定性。
（二）施工成果验收1.对施工图纸进行审查，确定施工图纸是否与实际施工一致。
2.检查施工记录、验收资料等，确保施工过程和验收过程留有完整的记录。
以上是钢结构工程施工质量验收规范的简要叙述，具体实施应结合相关法律法规、标准、规范等文件进行。
此规范的目的是保证钢结构工程的质量，确保工程的安全性和可靠性，同时减少事故和质量问题的发生。
目次1总则 (9)2术语、符号 (10)2.1术语 (10)2.2符号 (11)3基本规定 (12)4原材料及成品进场 (14)4.1一般规定 (14)4.2钢材 (14)4.3焊接材料 (15)4.4连接用紧固标准件 (15)4.5焊接球 (16)4.6螺栓球 (17)4.7封板、锥头和套筒 (18)4.8金属压型板 (18)4.9涂装材料 (18)4.10其他 (19)5钢结构焊接工程 (20)5.1一般规定 (20)5.2钢构件焊接工程 (20)5.3焊钉(栓钉)焊接工程 (22)6紧固件连接工程 (24)6.1一般规定 (24)6.2普通紧固件连接 (24)6.3高强度螺栓连接 (24)7钢零件及钢部件加工工程 (27)7.1一般规定 (27)7.2切割 (27)7.3矫正和成型 (28)7.3矫正和成型 (28)7.4边缘加工 (31)7.5管、球加工 (32)7.6制孔 (33)8钢构件组装工程 (36)8.1一般规定 (36)8.2焊接H型钢 (36)8.3组装 (36)8.4端部铣平及安装焊缝坡口 (37)8.5钢构件外形尺寸 (37)9钢构件预拼装工程 (39)9.1一般规定 (39)9.2预拼装 (39)10单层钢结构安装工程 (40)10.1一般规定 (40)10.2基础和支承面 (40)10.3安装和校正 (42)11多层及高层钢结构安装工程 (46)11.1一般规定 (46)11.2基础和支承面 (46)11.3安装和校正 (48)12钢网架结构安装工程 (52)12.1一般规定 (52)12.2支承面顶板和支承垫块 (52)12.3总拼与安装 (53)13压型金属板工程 (56)13.1一般规定 (56)13.2压型金属板制作 (56)13.3压型金属板安装 (57)14钢结构涂装工程 (59)14.1一般规定 (59)14.2钢结构防腐涂料涂装 (59)14.3钢结构防火涂料涂装 (60)15钢结构分部工程竣工验收 (62)附录A焊缝外观质量标准及尺寸允许偏差 (64)附录B紧固件连接工程检验项目 (66)附录C钢构件组装的允许偏差 (71)附录D钢构件预拼装的允许偏差 (81)附录E钢结构安装的允许偏差 (82)附录F钢结构防火涂料涂层厚度测定方法 (88)附录G钢结构工程有关安全及功能的检验和见证检测项目 (90)附录H钢结构工程有关观感质量检查项目 (91)附录J钢结构分项工程检验批质量验收记录表 (92)本规范用词说明 (106)1总则1.0.1为加强建筑工程质量管理，统一钢结构工程施工质量的验收，保证钢结构工程质量，制定本规范。
钢结构焊接施工质量验收规范钢结构是一种常用的建筑结构材料，其质量验收对于保证工程质量和安全至关重要。
焊接是钢结构施工中常用的连接方式之一，因此，钢结构焊接施工质量验收规范成为确保钢结构工程验收质量的基础。
本文将针对钢结构焊接施工质量验收规范进行详细介绍。
一、焊接材料的质量验收1. 焊条的质量验收焊条是钢结构焊接的重要材料，其中焊条的质量直接影响焊缝的质量。
焊条的质量验收应包括生产厂家的资质证明、焊条的外观质量检查和化学成分分析等。
2. 气体保护剂的质量验收在钢结构焊接中，常用的气体保护剂有氩气和二氧化碳等。
气体保护剂的质量验收包括气体纯度、剩余水分和氧含量等指标。
3. 辅助材料的质量验收除焊条和气体保护剂外，还有一些辅助材料在钢结构焊接中起到重要作用，如阻燃剂、表面处理剂等。
这些辅助材料的质量验收应根据相关标准进行。
二、焊接工艺的质量验收1. 焊接设备的质量验收焊接设备是钢结构焊接的关键工具，其质量直接影响焊接过程和焊缝质量。
焊接设备的质量验收包括焊机的额定参数、运行状态和焊机的接地情况等。
2. 焊接工艺规程的质量验收焊接工艺规程是指定焊接工艺参数和操作规范的文件。
焊接工艺规程的质量验收应包括工艺参数的合理性、具体操作步骤是否清晰等方面的评估。
三、焊接质量的检验方法1. 焊缝外观检验焊缝外观检验是通过目测方法评估焊缝表面的情况，包括焊缝形状、气孔、夹渣、未焊透等等。
焊缝外观检验的依据应符合相关标准的规定。
2. 焊缝尺寸和几何形状检验焊缝尺寸和几何形状检验要求对焊缝的尺寸、角度、宽度、间距等进行测量，以判断其是否符合图纸和设计要求。
3. 焊缝强度和机械性能检验焊缝强度和机械性能检验是通过对焊缝进行拉伸试验、硬度测试等方式，评估焊缝的强度和机械性能。
四、焊接质量验收的记录与报告每次焊接质量验收都应有相应的记录和报告，其中包括焊接材料和工艺验收的结果，检验方法和仪器的使用情况，以及焊缝质量的评估结果等内容。
更改一览表一、钢结构制作与安装手工电弧焊焊接工程工艺标准1本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3.1 工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
钢结构焊接质量要求及基本规范钢结构焊接要求（一）保证项目：焊条、焊剂、焊丝和施焊用的保护气体等必须符合设计要求和钢结构焊接的专门规定。
检验方法：观察检查和检查出厂合格证、烘焙纪录。
焊工必须考试合格并取得相应施焊条件的合格证。
检验方法：检查焊工合格证和考核日期。
承受拉力或压力且要求与母材等强度的焊缝，必须经超声波、X射线探伤检验，其结果必须符合设计要求、施工规范和钢结构焊接的专门规定。
检验方法：检查探伤报告和X射线底片。
注：承受拉力且要求与母材等强度的焊缝，即施工中的一级焊缝，承受压力且要求与母材等强度的焊缝，即施工中的二级焊缝。
焊缝表面严禁有裂纹、夹渣、焊瘤，烧穿、弧坑、针状气孔和熔和性飞溅等缺陷。
气孔、咬边必须符合施工规范规定。
检验方法：观察和用焊缝量规及钢尺检查，必要时可采用渗透探伤检查。
（二）基本项目：焊缝外观质量应符合以下规定：合格：焊波较均匀，明显处的焊渣和飞溅物清除干净。
优良：焊波均匀，焊渣和飞溅物清除干净。
检查数量：按焊缝数量抽查5%，每条焊缝检查1处，但不少于5处。
检查方法：观察检查。
（三）允许偏差项目：焊缝尺寸的允许偏差和检验方法应符合下表规定：检查数量：按各种焊缝数量各抽查5%，但均不少于1条。
长度小于500MM的焊缝每条检查一处，长度500~2000MM的焊缝每条检查2处，长度大于2000MM的焊缝每条检查3处。
一、质量管理目标本工程质量目标为：确保一次性验收合格，确保成都市结构优质工程，四川省建筑工程“天府金杯”，争创中国建筑工程“鲁班奖”。
本工程给排水工程施工中各系统管道安装、管道的强度严密性试验、管道冲洗、灌水试验、通水试验等须满足设计图纸要求、国标图集安装要求及建筑给水排水及采暖工程施工质量验收规范中的检验标准。
二、质量控制措施1、严格执行国家有关的技术标准，施工质量验收规范；合理安排施工顺序，严禁颠倒工序，保证施工质量，消除质量通病。
2、实行质量责任制，严格做到谁施工谁负责，谁主管谁负责。
