钢结构工程施工方案一、工程概况二、施工总体流程本工程吊装分二个区域,以R轴伸缩缝处为界,分二组人分别从A轴线和r轴线向R轴线方向吊装。
第一步:首先进行场地的平整工作,开始进行钢梁及檩条整体吊装的地面拼装工作,同时进行钢结构防火涂料的涂刷工作,减小高空作业的工作量,降低高空作业风险。
在进行钢梁和檩条拼装时,需要将钢梁进行垫高,防止泥土污染钢结构。
第二步:在所有钢梁和檩条拼装完成后,开始进行钢柱的就位及吊装,吊装完毕的钢柱均拉缆风绳进行临时固定,A轴吊装完成后,再分别吊装B轴钢柱,并安装柱间支撑,和系杆。
最重的一根柱约1.5T左右,拟定采用25T汽车吊吊装。
见图示。
第三步:各自完成二根轴线的柱吊装后,对已安装钢柱进行初步校正,并安装钢梁。
先安装第一跨钢梁,在地面拼接完毕后,采用整品起吊,拟用一台25T吊车,和一台20T吊车同时吊装,设置四个吊点,整个大梁约3T左右,拼装完成后大约8吨左右。
第四步:继续向两侧推进安装钢柱,拉设缆风绳。
然后按装钢梁,系杆,檩条等,依次推进,每个区域采用二台吊车吊装,1台16T的吊车卸货和拼装用。
第五步:继续像左右推进,直至所有安装完成三、钢柱安装1、本工程刚架主要吊装方法:本工程总体采用分区吊装的方法进行安装,先确定好吊装区域和行车路线。
每区吊装时采用先柱后梁,先主梁后次梁,先梁后板的程序吊装,吊装未全部完成,但柱间支撑跨完成情况下,应将柱间支撑安装上,防止安全隐患。
吊装时,先吊装柱。
钢柱吊装时,首先,将钢丝绳固定在钢柱上约3/4高度处,内垫软布软木,防止钢丝绳被构件边缘直接切割,在钢柱柱脚上做好中心标记。
起吊,移动钢柱至基础上部后下放,柱脚离地脚螺栓约20-30CM时,减速下放,人力推移柱脚至螺栓孔对准地脚螺栓,螺栓穿入钢柱,离地面约5CM时,停放,对准钢柱和基础地脚螺栓的中心位置,下放,安放钢柱于基础之上。
采用经纬仪和靠尺结合初调好钢柱垂直度至规范允许范围内。
将地脚螺栓螺帽上紧,使钢柱牢固固定,固定拖拉绳,防止钢柱被风震动摇晃。
一、工程概况 (2)二、编制依据 (2)三、焊接要求 (3)四、材料 (3)五、施工方法 (4)六、安装焊接的质量验收 (11)七、焊接质量保证措施 (13)八、主要安全技术措施 (14)九、成品保护 (16)一、工程概况本工程位于桐洲监狱内,原 AB 门处。
因桐洲监狱改建,原 AB 门拆除,并在 AB 门处新建厂房,代替原旧三监区工艺房,该厂房采用平面桁架结构形式,建造高度 6m(本处为檐口高度) ,建造面积: 1987.59m。
本工程结构安全等级为二级,设计使用年限为 10 年,结构重要性系数为 1.0;建造工程等级二级。
本工程屋面为 0.5mm820 型采钢板+75mm 玻璃丝绵保温层(带钢丝网)。
墙面 1.2m 以下为 200mm 厚轻质砖墙 1.2m 以上为 0.5mm900 型彩钢板+75mm 玻璃丝绵保温面(带钢丝网)二、编制依据1、《碳素结构钢》 (GB 700-2022);2、《通用冷弯开口型钢》 (GB 6723-2022);3、《碳钢焊条》 (GB 5117-1995);4、《钢结构焊接规范》 (GB50661-2022);5、《钢管结构技术规程》 (CECS 280:2022)6、《冷弯薄壁型钢结构技术规程》 (GB 50018-2002);7、《冷弯型钢技术条件》 (GB 6725-2022);8、《直缝电焊钢管》 (GB/T13793—2022);9、《碳钢药芯焊丝》 (GB 10045-2001);三、焊接要求1、组合 H 型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。
2、组合 H 型钢因焊接产生的变形应以机械或者火焰矫正调直。
3、焊缝质量等级:连接板与 H 型钢的连接焊缝为全熔透坡口焊,质量等级为二级,其他为三级。
所有非施工图所示构件拼接用的对接焊缝质量应达到二级。
对于全熔透焊缝,可根据焊接规程的基本要求,结合焊缝质量等级、焊接工艺和焊接次序,确定坡口形式和尺寸。
第一节钢结构施工方案(一)材料管理1、钢材检验建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。
必须符合以下要求:1.1牌号:钢材主要是焊接H型钢,除应符合相应的技术标准的要求外,尚需进行必要的工艺性能试验。
1.2证书:钢材应附有符合设计文件要求的质量证明书,如对钢材的质量有疑义时,应抽检,其结果应符合国家标准的规定和设计文件的要求。
1.3表面质量:钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半;断口处如有分层缺陷,应会同有关单位研究处理。
2、材料管理2.1材料进厂,按品名、规格、数量,会同供应人员清点入库。
并应认真核对镑码单、装箱单、运单、材质证明书及合格证等,并详细做好入库时的质量记录。
2.2对入库材料按其性能做到下垫、上盖、中通风,按规范进行堆放,材料员应随时检查落实情况。
2.3材料使用应按节约原则实行定额领料,由工段长根据加工预算和材料损耗系数签发定额限料卡。
2.4在使用材料时,必须做到专料专用,其原则时在该工程材料必须用于该工程中。
(二)主要工艺流程及质量控制1、工艺流程:钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装2、钢材的复验:为确保焊接质量,在备料前对所用的钢材进行化学成分、机械性能复验,保证符合图纸要求的材质。
3、放样号料:3.1钢结构下料是第一道工序,该工程采取图纸下料法,直接按图纸所示的尺寸在钢材上按1:1的比例划线下料,允许偏差不超过1mm。
3.2号料前必须了解原材料的钢号及规格,检查原材料的质量,如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。
3.3加强计量管理,严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。
3.4在号料的过程中,应随时在样板、样杆上记录下已号料的数量,号料完毕则应在样板和样杆上记下实际数量,写上“完”或“全”字样和号料日期。

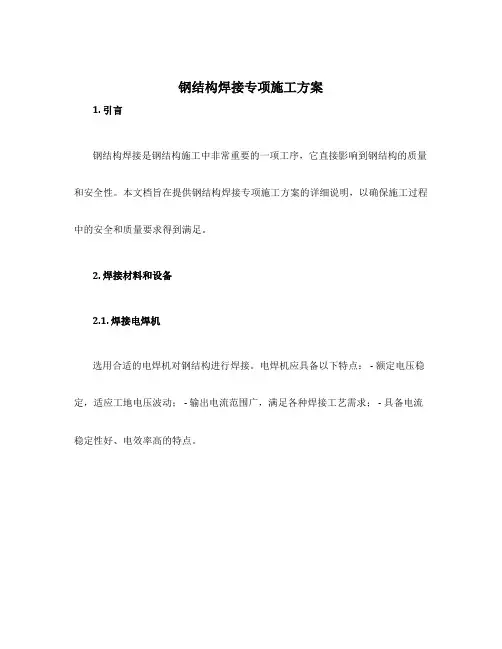

钢结构焊接专项施工方案为了保证钢结构的安全和稳定,钢结构焊接是一个至关重要的工艺。
在钢结构建筑中,焊接是连接各个构件的关键步骤。
因此,制定一套科学合理的是非常必要的。
1. 施工前准备在开展焊接工作之前,我们首先需要做好施工前的准备工作。
这包括检查焊接设备的工作状态,确保其正常运转。
同时,我们还需要对施工现场进行检查,确保环境的安全和整洁。
2. 焊接材料的选择选择合适的焊接材料对于焊接质量的保证至关重要。
在钢结构焊接中,常用的焊接材料有焊条和焊丝。
在选择时应注意选择与钢结构材料相匹配的焊接材料,以确保焊接强度和稳定性。
3. 焊接工艺的确定在进行钢结构焊接时,选择合适的焊接工艺也是非常重要的。
常用的焊接工艺包括手工电弧焊、埋弧焊和气体保护焊等。
根据具体的施工需求和工程要求,选择合适的焊接工艺,并确保施工人员熟练掌握所选择的焊接工艺。
4. 施工环境要求在进行焊接施工时,要注意施工环境的要求。
首先,要确保施工现场的通风情况良好,以避免焊接产生的有害气体的积聚。
其次,施工人员需穿戴适当的防护装备,以保护自身的安全。
5. 焊接工艺参数的调整在进行钢结构焊接时,施工人员需要根据焊接材料和工件的具体情况,调整焊接工艺参数。
这些参数包括焊接电流、电压、焊接速度等。
合理的调整这些参数可以提高焊接质量和效率。
6. 焊接质量控制为了确保焊接的质量,需要进行焊缝的质量控制。
在焊接过程中,施工人员需要根据焊接质量要求,对焊缝的形状、尺寸和强度进行检查。
同时,还可以借助无损检测技术,对焊接质量进行全面评估。
7. 焊后处理焊接完成后,还需要进行焊后处理工作。
这包括焊缝的除渣和除瘤处理,以及对焊接部位的防护措施。
同时,还需对焊接区域进行表面处理,以提高其防腐性能和美观度。
总之,钢结构焊接是一个技术含量较高的施工工艺。
通过制定一套科学合理的焊接专项施工方案,可以确保钢结构的安全和稳定。
同时,在具体的施工过程中,施工人员需严格按照方案要求进行操作,并密切关注焊接质量的控制。
钢结构焊接施工方案钢结构焊接施工方案一、施工准备1. 编制焊接工艺文件,确定焊接方法、焊接材料和设备。
2. 确定焊接人员的资质和技能,并进行培训和考核。
3. 检查焊接设备和工具的完好性,确保其正常运行。
4. 准备焊接材料,包括焊条、焊丝等。
5. 清扫施工区域,确保工作面干净整洁。
二、焊接工艺1. 选择合适的焊接方法,如手工电弧焊、气体保护焊等。
2. 确定合适的电流、电压和焊接速度,以保证焊缝的质量。
3. 进行预热,提高材料的可焊性。
4. 进行焊接前的准备工作,如清除焊接部位的污物和氧化物。
5. 进行焊接,按照焊接工艺规程进行操作。
6. 进行焊接后的检查,包括焊缝的外观、尺寸和质量等。
三、质量控制1. 严格按照焊接工艺规程进行操作,确保焊缝的质量。
2. 对焊接材料进行检查,确保其质量合格。
3. 进行焊接前的检查,包括焊条、焊丝的外观和质量等。
4. 进行焊接过程中的检查,包括焊接工艺参数的调整和焊接缺陷的修补等。
5. 进行焊接后的检查,包括焊缝的外观、尺寸和质量等。
6. 编制焊接记录,记录焊接的过程和结果。
四、安全措施1. 提供必要的个人防护装备,如安全帽、护目镜、防护手套等。
2. 确保焊接设备和工具的安全性能。
3. 设置明显的警示标志,以提醒他人注意安全。
4. 建立焊接作业区,禁止无关人员进入。
5. 定期检查焊接设备和工具的安全性能,确保其正常运行。
6. 停电和灭火设备的配置,及时处理焊接过程中出现的火灾风险。
五、环境保护1. 防止烟尘、废气和噪音扩散,采取措施减少对周围环境的污染。
2. 对产生的焊接废弃物进行分类,并妥善处理。
3. 提倡节能减排,降低焊接过程中的能耗和碳排放。
六、施工总结1. 完成焊接工作后,对施工现场进行清理,确保周围环境的整洁。
2. 检查焊缝的质量,及时修复出现的缺陷。
3. 制定施工总结报告,总结施工的经验和教训,并提出改进建议。
以上是钢结构焊接施工方案的相关内容,需要根据具体项目情况进行具体操作和调整,以确保施工质量和安全。

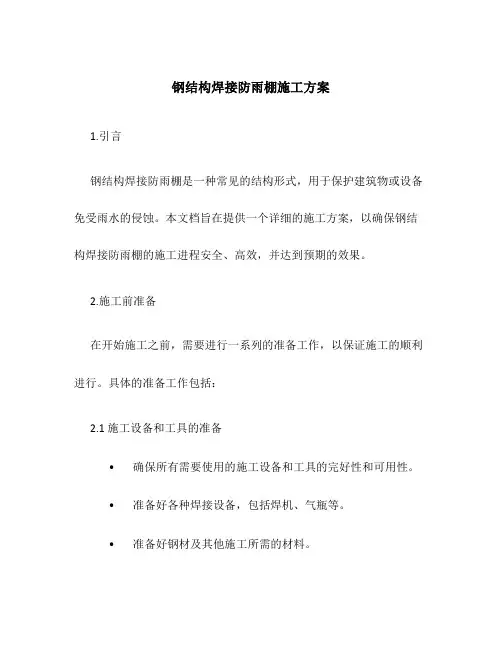

钢结构焊接防雨棚施工方案1.引言钢结构焊接防雨棚是一种常见的结构形式,用于保护建筑物或设备免受雨水的侵蚀。
本文档旨在提供一个详细的施工方案,以确保钢结构焊接防雨棚的施工进程安全、高效,并达到预期的效果。
2.施工前准备在开始施工之前,需要进行一系列的准备工作,以保证施工的顺利进行。
具体的准备工作包括:2.1 施工设备和工具的准备•确保所有需要使用的施工设备和工具的完好性和可用性。
•准备好各种焊接设备,包括焊机、气瓶等。
•准备好钢材及其他施工所需的材料。
2.2 施工图纸和设计要求•确认施工图纸和设计要求的准确性,并进行必要的纠正和调整。
•确保所有的施工图纸和设计要求都已经获得了相关部门的批准。
2.3 施工人员的培训和安全教育•为施工人员进行相关培训,提高其对施工安全和规范的认识。
•教育施工人员遵守相关的安全操作规程和标准。
3.施工步骤3.1 基础施工•根据设计要求,进行基础的施工。
•确保基础的稳固和坚实。
3.2 组装钢结构•根据设计图纸,将钢材进行组装。
•确保焊接接头的准确性和牢固性。
3.3 焊接工艺•选择适当的焊接工艺和焊接材料。
•进行焊接工艺试验,确保焊接质量符合要求。
3.4 焊缝检测和修剪•对焊接缝进行检测,包括可视检查和无损检测等。
•对有缺陷或不合格的焊缝进行修剪和修复。
3.5 表面处理•对焊接部位进行表面处理,包括除锈、喷漆等。
•确保表面处理的质量和效果。
3.6 防腐处理•根据设计要求,进行防腐处理。
•选择适当的防腐材料和方法,确保施工质量。
3.7 防水处理•对焊接防雨棚进行防水处理,确保其具备良好的防水性能。
•选择适当的防水材料和施工方法。
3.9 完工验收•进行最终的完工验收,确保施工质量和效果符合设计要求。
•对施工过程中的问题进行总结和反馈,并进行相应的改进。
4.安全措施在施工过程中,需要采取一系列的安全措施,以确保施工人员的安全。
具体的安全措施包括:•施工人员必须佩戴个人防护装备,包括安全帽、防护眼镜、耳塞等。
钢结构焊接施工方案完整版.doc 范本1:一、总体概述1.1工程背景1.2工程目标1.3施工依据1.4施工范围二、施工准备2.1施工组织设计2.2施工机具与设备准备2.3材料准备2.4施工人员组织与培训三、施工方案3.1焊接方法选择3.2焊接工艺参数确定3.3焊缝准备3.4焊接接头准备3.5焊件定位与固定3.6钢结构预处理3.7焊接设备检查与试验 3.8焊接质量监控3.9焊后处理3.10防腐蚀处理四、施工安全与环保措施4.1施工安全策划4.2施工现场环境保护 4.3焊接作业安全措施 4.4电气安全防护4.5火灾防控措施五、质量控制5.1焊接材料质量控制 5.2焊缝质量控制5.3焊接设备质量控制5.4热影响区控制5.5非破坏检测控制六、逐步施工控制6.1施工前期准备工作6.2焊接接头加工工序控制6.3各部件安装控制6.4设备设施安装控制6.5焊接接头焊接控制6.6焊后处理与防腐控制6.7非破坏检测与质量验收七、施工进度计划7.1总体施工进度计划7.2主要工序节点计划7.3每日施工进度计划附件:附件一:焊接工艺参数表附件二:焊工资质证书复印件附件三:非破坏检测报告法律名词及注释:1. 施工组织设计:施工过程中的施工组织方案;2. 焊接工艺参数:焊接过程中所需的电压、电流、焊接速度等参数;3. 焊接接头:需要进行焊接的钢结构构件之间的接口部分;4. 热影响区:焊接过程中周围材料受到的热影响的区域;5. 非破坏检测:在不破坏材料的情况下进行的焊缝质量检测方法;--------------------------------------------------------------------------------------------------------------------范本2:一、工程背景1.1项目概述1.2钢结构焊接施工背景1.3工程施工方针二、工程目标2.1施工目标2.2质量目标2.3安全目标2.4环保目标三、施工组织3.1施工组织机构 3.2工程组织责任 3.3安全生产组织 3.4质量控制组织3.5施工计划与进度四、施工准备4.1施工准备工作 4.2材料准备4.3机械设备准备 4.4施工人员准备4.5技术文件准备五、施工方案5.1焊接方法选择5.2焊接工艺参数确定 5.3焊缝准备5.4钢结构件安装调整 5.5焊件定位与固定5.6焊接设备准备与检查 5.7焊接质量监控5.8焊后处理5.9防腐蚀措施六、施工安全与环保措施6.1施工安全控制6.2作业现场环境保护 6.3焊接作业安全控制 6.4电气安全防护6.5火灾防控措施七、质量控制7.1质量控制目标7.2焊接材料质量控制7.3焊缝质量控制7.4焊接设备质量控制7.5热影响区控制7.6非破坏检测控制八、逐步施工控制8.1施工前期准备工作8.2焊接接头加工工序控制8.3各部件安装控制8.4设备设施安装控制8.5焊接接头焊接控制8.6焊后处理与防腐控制8.7非破坏检测与质量验收附件:附件一:焊接工艺参数表附件二:焊工资质证书复印件附件三:非破坏检测报告法律名词及注释:1. 施工组织设计:施工过程中的详细方案;2. 焊接工艺参数:焊接过程中所需的参数;3. 焊缝准备:焊接前的准备工作;4. 防腐蚀措施:对焊接后的构件进行防腐处理;5. 施工安全控制:对施工过程中的安全进行控制;。
钢结构焊接专项施工方案Ⅰ. 施工概述本施工方案针对钢结构焊接工程进行详细规划和组织,确保施工过程安全、高效进行。
本方案遵循相关国家标准和规范,以确保焊接质量,保障工程安全。
Ⅱ. 施工准备1. 材料准备根据设计要求,采购并检查钢结构焊接所需的材料,包括焊条、焊接金属、防焊渣等。
2. 设备准备确保焊接设备完好无损,包括焊接机、熔断器、电缆等。
按照要求对焊接设备进行检修和调试。
3. 工艺准备明确焊接工艺,制定适合本工程的焊接工艺规程,并指派专人负责焊接工艺技术指导。
Ⅲ. 焊接操作1. 安全措施施工现场应设立明显的安全警示标志,并配备安全防护设施,如焊接工作帽、铁钳、防护手套等。
2. 清理工作在焊接前,用钢丝刷清理工件表面的油污、锈迹和颜料,确保焊缝周边干净。
3. 焊接接头准备根据设计要求对焊接接头进行准备,包括切割、打磨、倒角等工艺处理。
确保焊接接头的准备质量符合要求。
4. 焊接工艺规程执行根据焊接工艺规程,选择适当的焊接电流、电压、预热温度等参数进行施工。
焊接过程中应保持工艺参数的稳定,并及时调整。
5. 焊后处理焊接完毕后,对焊缝进行打磨,清除表面的焊渣和氧化物。
对焊后温度进行控制,防止产生冷裂纹等缺陷。
6. 焊接质量检测根据相关规范进行焊接质量检测,包括外观检验、尺寸检测、焊缝无损检测等。
确保焊接质量符合设计和施工规范要求。
7. 记录和整理对施工过程进行记录和整理,包括焊接工艺参数记录、焊接质量检测报告、焊接操作日志等。
Ⅳ. 施工安全措施1. 施工人员应熟悉有关安全操作规程和防护措施,并按要求配备个人防护用品。
2. 施工现场应设置明显的安全警示标志,确保施工区域的安全。
3. 施工过程中要注意防火防爆,禁止在易燃、易爆场所进行焊接作业。
4. 对焊接设备和电气设施进行定期检查和维护,确保其正常运行。
5. 在高空作业时,应配备合适的防护设施,并注意坠落防护措施。
6. 遵循相关安全操作规程和防护措施,确保施工过程中人身安全和工程质量。
第1篇一、工程概况本项目为一栋多层钢结构厂房,位于XX市XX区XX街道,占地面积约为XX平方米,总建筑面积约为XX平方米。
建筑高度为XX米,层数为XX层。
主要功能为生产车间,具备良好的采光和通风条件。
钢结构部分包括柱、梁、屋面檩条、墙面板等。
二、施工准备1. 技术准备- 组织技术人员对施工图纸进行详细审查,确保施工方案的可行性。
- 组织施工人员进行技术交底,明确施工工艺、质量标准和安全要求。
- 编制详细的施工组织设计和专项施工方案。
2. 材料准备- 采购符合设计要求的钢材,包括H型钢、角钢、槽钢等。
- 购买必要的焊接材料,如焊条、焊丝等。
- 准备必要的连接件,如高强螺栓、锚栓等。
- 准备屋面防水材料、保温材料等。
3. 设备准备- 配备足够的施工机械设备,如塔吊、吊车、电焊机、切割机等。
- 确保设备运行正常,并定期进行维护保养。
4. 人员准备- 组织一支经验丰富的施工队伍,包括焊工、电工、起重工等。
- 对施工人员进行安全教育和技能培训。
三、施工工艺1. 基础施工- 按照设计图纸进行基础开挖,确保基础尺寸和标高符合要求。
- 进行基础混凝土浇筑,确保混凝土强度和密实度。
- 安装基础预埋件,如锚栓、地脚螺栓等。
2. 钢结构柱安装- 搭设脚手架,确保施工安全。
- 利用塔吊或吊车将柱子吊装到指定位置。
- 检查柱子垂直度和水平度,进行必要的调整。
- 安装柱子连接件,如高强螺栓等。
3. 钢结构梁安装- 按照设计图纸进行梁的预制。
- 利用塔吊或吊车将梁吊装到柱子上。
- 检查梁的垂直度和水平度,进行必要的调整。
- 安装梁连接件,如高强螺栓等。
4. 屋面檩条和墙面板安装- 安装屋面檩条,确保其水平度和间距符合要求。
- 安装墙面板,注意接缝严密,防止渗漏。
- 对屋面和墙面进行防水处理。
5. 屋面保温和防水- 在屋面檩条上铺设保温材料。
- 在保温层上铺设防水材料,确保防水效果。
6. 焊接- 严格按照焊接工艺要求进行焊接作业。

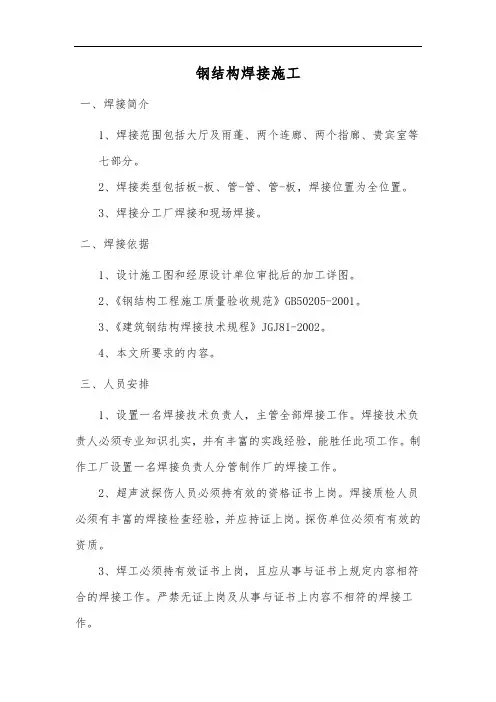

钢结构焊接施工一、焊接简介1、焊接范围包括大厅及雨蓬、两个连廊、两个指廊、贵宾室等七部分。
2、焊接类型包括板-板、管-管、管-板,焊接位置为全位置。
3、焊接分工厂焊接和现场焊接。
二、焊接依据1、设计施工图和经原设计单位审批后的加工详图。
2、《钢结构工程施工质量验收规范》GB50205-2001。
3、《建筑钢结构焊接技术规程》JGJ81-2002。
4、本文所要求的内容。
三、人员安排1、设置一名焊接技术负责人,主管全部焊接工作。
焊接技术负责人必须专业知识扎实,并有丰富的实践经验,能胜任此项工作。
制作工厂设置一名焊接负责人分管制作厂的焊接工作。
2、超声波探伤人员必须持有效的资格证书上岗。
焊接质检人员必须有丰富的焊接检查经验,并应持证上岗。
探伤单位必须有有效的资质。
3、焊工必须持有效证书上岗,且应从事与证书上规定内容相符合的焊接工作。
严禁无证上岗及从事与证书上内容不相符的焊接工作。
四、焊接机械设备1、所有焊接设备必须在使用寿命内,其性能良好,能满足焊接要求。
2、焊接设备由专职人员进行维护管理。
3、焊接设备的数量满足焊接施工需要。
五、焊接材料1、焊接材料包括焊条、焊丝、焊剂,二氧化碳等,必须有真实有效的质量合格证明书。
2、工厂及施工现场分别设置专用库房用于存储焊接材料,其室内温度、湿度等符合现行国家有关标准。
3、建立焊接材料进出仓库跟踪记录台帐。
4、由专人负责焊条、焊剂的烘干及收发,并作好跟踪记录。
六、焊接环境1、雨天应设置防雨蓬,方可施焊,严禁露天施焊。
2、手工电弧焊,风力大于5m/s;二氧化碳焊,风力大于2 m/s;无防风措施,严禁施焊。
七、焊接工艺1、焊接工艺评定焊接前,按照《建筑钢结构焊接技术规程》中焊接工艺评定要求进行焊接工艺评定,根据合格的焊接工艺评定参数,编制焊接作业指导书,用于正式焊接施工。
2、焊接材料选用3、H 型钢的焊接(1)工厂焊接H 型钢,采用埋弧自动焊在焊接生产线上进行。
(2)工厂焊接H 型钢柱梁上的其他零部件,采用半自动焊CO2焊。
目录1、编制说明 (2)2、编制依据 (2)3、工程概况 (2)4、施工准备 (3)5、施工方法 (4)6、施工技术组织措施计划 ............................................................. 错误!未定义书签。
9、资源需求计划 (12)10、施工进度计划 (12)1、编制说明为了尽快对辽阳石化分公司芳烃厂80万吨/年PTA装置精致工段钢结构预制及安装,确保整体施工顺利进行,特编制此方案。
本方案适用于新PTA装置精致工段钢结构的焊接部分。
2、编制依据2.1《钢结构工程施工及验收规程》GB50205-2001;2.2《建筑钢结构焊接规程》(JGJ81—2002);2.4施工图纸;2.5《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2002]109号;2.6焊接工艺评定:91-32.7施工现场实际空间情况;2.8《施工技术方案管理规定》Q/JH121.20402.03-20032.9《石油化工施工安全技术规程》SH35052.10《压力容器无损检测》JB4730-942.11《钢制压力容器焊接工艺评定》JB4708-20002.12《钢制压力容器焊接规程》JB4709-20002.13《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-893、工程概况3.1工程情况简介辽阳石化分公司芳烃厂80万吨/年PTA装置精制工段钢结构安装包括C区管廊钢结构安装(约为280t);E区加氢反应器、PTA结晶器平台框架安装(约为260t)、TA料仓平台框架制作安装(约为16t);F区干燥机平台框架安装(约为15t)、离心机房吊车梁安装(约为20t)、屋架及其它框架安装(约为100t)、F1-1414、F1-1418、F1-1428设备支架及平台框架安装(约为38t);G区PTA产品班料仓平台框架制作安装(约为31 t);N区梯子平台护栏制作安装;中间罐(M)区管架制作安装(约为13t);C、E、F、G、M区梯子护栏安装。
在我方所预制安装的钢结构需焊接的厚度为4~20mm。
3.2现场情况新PTA装置现场布置在原装置的西侧和北侧,此现场作业空间狭小,通行道路狭窄且道路不平整,交叉作业情况比较多,而且在现场安装钢结构必须使用吊车。
同时由于原装置还继续处于出产之中以致对无损检测工作产生一定的影响。
4、施工准备4.1施工现场准备:4.1.1、为了保证焊接施工的顺利进行,焊接设备应分别集中放置在离焊接区或离焊接区较近的焊机棚内。
放置焊接设备的场地保证通风良好、干燥、维护方便。
施焊前应对焊接设备进行检查,并确认其工作性能稳定可靠;4.1.2、施工所需劳动力和工装备等应在施工进行前准备齐全,并具备使用条件,可保证连续施工;4.1.3、施工所需水源、电源、气源应在施工前接通;4.1.4、平整施工现场的道路,为施工提供便利条件,消防道路畅通;4.1.5、备有必要的消防器材。
4.2施工技术准备:4.2.1、根据钢结构所使用Q235B型钢的规格及《钢制压力容器焊接规程》JB4708-2000焊接工艺评定原则确定焊接材料:采用焊条J422;4.2.2、现场所使用的钢材及焊接材料,应进行核查完毕,确认实物与合格证件相符;4.2.3、焊工和无损检测人员应向监理及质量监督站报验完毕;4.2.4、根据焊接工艺评定报告编制焊接作业指导书;4.2.5、在正式施工前应对焊工和无损检测人员的资质进行审核并且根据焊工的合格项目进行分类;4.2.6、在正式施焊前应进行技术交底方可进行施焊。
5、施工方法5.1施工程序钢结构进入施工现场按照施工图进行坡口加工现场组对焊接外观检查无损检测(UT)5.2施工方法5.2.1、精致工段所有钢结构均采用电焊打底电焊盖面5.2.2 、Q235宜用氧-乙炔焰等热加工方法切割加工,但加工后的坡口型式与尺寸应符合施工图纸的要求,5.2.3、焊接接头组对前,应用手工或机械方法清理坡口边缘表面,在坡口20mm 范围内不得有油漆、毛刺、锈斑、氧化皮、及其它对焊接过程有害的杂质;5.2.4、切口或坡口边缘上的缺棱,当其为1~3mm时,可用机械加工或修磨平整,当缺棱或沟槽超过3.0mm时应用Ø3.2以下的低氢型焊条补焊并修磨平整;5.3焊接工艺一般要求:5.3.1 、焊接时,不得在焊件表面引弧或试验电流,同时不能有表面电弧擦伤等质量通病;5.3.2、在焊接过程中,应确保引弧与收弧处的质量。
收弧时应将弧坑填满。
多层焊时层间接头相互错开(不小于10mm)。
除焊接工艺有特殊要求外,每条焊缝应一次连续焊完。
如因事故被迫中断,应采取防裂措施。
再次焊接时必须进行检查,确认无裂纹后方可继续施焊;5.3.3、对接接头、 T 形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝,应在焊缝的两端设置引弧和引出板,其材质和坡口形式应与焊件相同。
引弧和引出的焊缝长度大于 20mm 。
焊接完毕应采用气割切除引弧和引出板,并修磨平整,不得用锤击落。
5.3.4、焊接H型钢翼缘与腹板采用坡口全熔透焊缝或熔透的V形坡口但钢梁刚性节点处在梁翼缘上下各500的节点范围内和柱接头上下各100内应采用坡口全熔透焊缝。
5.3.5、施焊时,应选择合理的焊接顺序,减少钢结构中产生的焊接应力和焊接变形,或采用预热、锤击和整体回火等方法达到同样目的。
5.3.6、焊接梁对接焊接时,翼缘与腹板对接焊缝位置应错开200mm以上。
5.3.7、要求焊透的对接双面焊缝和T型接头角焊缝的背面,可采用清除焊根的方法施焊。
5.3.8、焊缝表面不得有气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
5.3.9、定位点焊用的焊接材料必须与正式施焊用的材料相同。
点焊高度不宜超过焊缝厚度的2/3,点焊长度宜大于40mm ,间距宜为500~600mm ,并应填满弧坑。
5.3.10、焊接连接允许偏差为:a 、边缘高差s :5.3.11焊接参数的选择 焊条直径(mm ) 1.62.02.53.24.0电流(A )25~4040~6050~80100~130160~210注:立、仰、横应比平焊小10%左右5.3.12坡口底层焊道宜采用Ø大于3.2mm 的焊条,底层根部焊道的最小尺寸应适宜,以防止产生裂纹。
6质量要求和保证质量措施:6.1焊接材料管理:焊接材料必须具有出厂合格证及质量证明书;合格证批号与实物必须对应, 质量证明书应包括熔敷金属化学成分、机械性能。
各项指标应符合的有关规定,缺项部分应复验。
复验合格后方可使用;4mm <t ≤8mm s ±1mm,8mm <t ≤20mm s ±2mm6.2碳钢焊条的选择及验收要符合GB/T5117-1995D的有关规定;6.3.焊材入库应严格验收,并做好标记;6.4.焊材保管与烘干要符合公司《焊材保管与烘干制度》的规定。
焊材按规定在焊条烘干箱内严格烘干后才能发给焊工。
焊材烘干后要存放于焊条保温箱内,并立即填写《焊材烘干记录》。
烘干箱和保温箱的热电偶必须定期校验合格。
使用的各种辅助气体要妥善保管;6.5.焊材的领取必须凭焊接技术人员签发的《焊材烘干记录》,烘干员发放时,校对焊材标识后,要立即填写《焊材发放记录》。
焊材的发放和回收要执行公司《焊材的领用发放制度》的规定。
一个焊条筒内不能装有性质不同的两种焊材。
一次发放的焊材要在4小时以内用完。
焊工用剩的焊条要放入焊条筒内,禁止抛掷现场,统一在焊条烘干室回收;6.6对焊接环境的要求:下列环境无防护措施时禁止施焊:a.下雨、下雪;b.焊接电弧1m范围内的相对湿度不得大于90%;c.风速:对于手工电弧焊大于8m/s;对于气体保护焊大于2m/s;在施工中如遇恶劣天气(雨、雪、大风等),应在施焊区内搭设防护棚,保证焊接环境满足要求。
6.7施工中对焊接质量的动态控制:6.7.1.项目检查员如发现焊工实际操作能力达不到要求,有权取消该焊工施焊资格;6.7.2.对工艺管线焊接接头的无损检测,每名焊工都应抽查到,检测要及时,检测结果必须迅速反馈给项目检查员。
防止因无损检测滞后、检测结果反馈不及时而造成个别焊工所焊大批焊缝不合格,无法补救;6.8焊接前检查:6.8.1 组对前要对各部件的主要结构尺寸、坡口尺寸、坡口表面进行检查。
6.8.2夹层、裂纹、加工损伤、毛刺及火焰切割熔渣等缺陷存在时不能进行焊接。
6.8.3组对后要检查错边量、角变形、组对间隙等。
6.8.4焊接前要检查坡口及坡口两侧的清理质量及清理的宽度是否符合有关规范。
6.9焊接中间检查:6.9.1定位焊缝焊完后,应清除渣皮进行检查,对发现的缺陷应去除后方可进行焊接。
6.9.2每层焊后,要立即对层间进行清理,并进行外观检查,发现缺陷清除后方可进行下一层的焊接。
6.10焊接后检查:6.10.1焊接后,对焊缝进行外观检查,检查前应将渣皮、飞溅、杂物清理干净。
检查合格后方可进行无损检测。
6.10.2焊缝外观检查质量验收标准6.11焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印;6.12无损检测:6.12.1、无损检测人员按照《锅炉压力容器无损检测人员资格考核规则》进行考核,取得资格证书,方能承担与资格证书的种类和技术等级相应的无损检测工作。
6.12.2、此现场安装的钢结构的焊缝,应按同一类型,同一施工条件的焊缝计算百分比,探伤长度应不小于200mm,并应不少于1条焊缝。
6.12.3此现场的钢结构的对接焊缝采用超声检测,检测比例为20%,评定等级为Ⅲ级6.12.4每条焊缝超声波检验点应有明显的识别标志,并在焊缝边缘母材上打检测编号钢印;对不合格的检验区要在附近再选2个检验区进行探伤;如这2个中又发现1处不合格,则该焊缝必须全部进行超声波探伤。
6.13焊缝返修:6.13.1焊缝同一部位的返修次数不得超过2次;6.13.2返修前需要将缺陷清除干净,必要时可采取表面探伤检验确认;6.13.3焊接检查员发现的焊缝外观缺陷,直接通知焊工处理;6.13.5.焊缝的返修工作由合格焊工担任。
一般情况下首次返修由焊接责任者担任,二次以上返修由施焊中的优秀焊工担任;6.14钢结构的焊接补强或加固:6.14.1在钢结构需要加固时应由设计、施工单位和生产厂家共同研究确定;6.14.2轻钢结构不宜在负荷状态下进行焊接补强。
轻钢结构中的受拉构件严禁在负荷状态下用焊接进行补强和加固。
6.14.3角焊缝补强宜采用增加焊缝长度(包括增加端焊缝)的方法;补强时焊缝宜对称布置。
6.14.4当加大焊缝厚度时,每次敷焊厚度不宜大于2.0mm;当需要多道焊时,层间温度应低于100℃。
同时环境温度不得低于10℃。
6.15质量检验计划6.3、安全技术措施(1)电焊机壳必须可靠接地,电机使用防触电开关;(2)电焊导线绝缘必须良好,电焊导线穿过道路时,应有防护措施;(3)切割、热处理时必须经常注意工作地点周围非安全因素,防止触电、灼伤、火灾等事故发生。
