气缸阀的工作原理
气缸阀（也称为气门）是内燃机中的重要部件，其工作原理是控制气缸内的进气和排气过程。
当活塞运动将缸内气体压缩至一定程度时，气缸阀关闭以防止废气逆流。
而在活塞下行到一定位置时，气缸阀会打开以允许新鲜空气进入气缸中。
这个过程被称为进气阀的工作原理。
在发动机的压缩行程结束后，气缸阀会关闭以防止新鲜空气逆流。
当活塞在排气行程上升时，气缸阀会打开，这样废气就可以顺利排出气缸，以完成排气过程。
这个过程被称为排气阀的工作原理。
气缸阀的开启和关闭是通过气门机构实现的。
气门机构通常由凸轮轴、气门弹簧和摇臂等部件组成。
凸轮轴的凸点在运转时会推动摇臂产生一个力矩，进而通过气门杆传递给气缸阀。
而气门弹簧则会将气缸阀复位，以确保其正常开启和关闭。
总之，气缸阀的工作原理是通过凸轮轴、摇臂和气门弹簧等部件的协同作用，控制气缸内气体的进气和排气过程，以确保发动机正常运转。
常见的风动手提式工具零件及其功能解析风动手提式工具是现代工业生产中不可或缺的设备之一，它们通过利用压缩空气或气体推动工具的转动，以便完成各种机械加工任务。
在这篇文章中，我们将介绍一些常见的风动手提式工具零件及其功能，并解析它们在使用中的重要性。
1. 气缸(Cylinder)气缸是风动工具的核心部件之一，它是将气体压缩产生动力的地方。
气缸通常由金属材料制成，其内部配有活塞。
当压缩空气或气体进入气缸时，活塞会受到气压的作用而移动，从而产生力量和运动。
2. 活塞(Piston)活塞是气缸中的一个移动部件，它通常是由金属材料制成。
当压缩空气或气体进入气缸时，活塞会受到气压的作用而沿着气缸内壁移动。
活塞的运动转化为机械能，推动风动工具的工作部件实现所需的加工任务。
3. 气源接头(Air Inlet)气源接头是连接风动工具与气源的接口，通常位于工具的底部或侧面。
它提供了一个通道，使压缩空气或气体能够进入风动工具的内部，从而为其提供动力。
气源接头通常采用螺纹连接方式，确保空气密封并提供足够的稳定气流。
4. 排气接头(Air Outlet)排气接头是将已经使用过的气体或废气排出的通道，通常位于风动工具的顶部或侧面。
排气接头的设计旨在保证气体顺畅排出，防止系统积气导致工作效率降低。
它通常具有一些过滤装置，可以去除废气中的固体颗粒或杂质。
5. 控制阀(Control Valve)控制阀是调节风动工具运作的关键部件，主要是通过改变压缩空气或气体的流量和压力来控制工具的工作状态。
控制阀常见的类型包括手动控制阀、脚踏开关和电子控制阀。
通过控制阀，操作人员可以调整工具的速度、力量和方向，以适应不同的加工需求。
6. 齿轮系统(Gear System)齿轮系统是风动工具中常见的传动装置，它由一系列齿轮组成，通过啮合和旋转传递动力和扭矩。
齿轮系统的设计通常根据工具的使用场景和要求来确定，以确保工具具有合适的转速和转矩，从而提供所需的力量和效率。

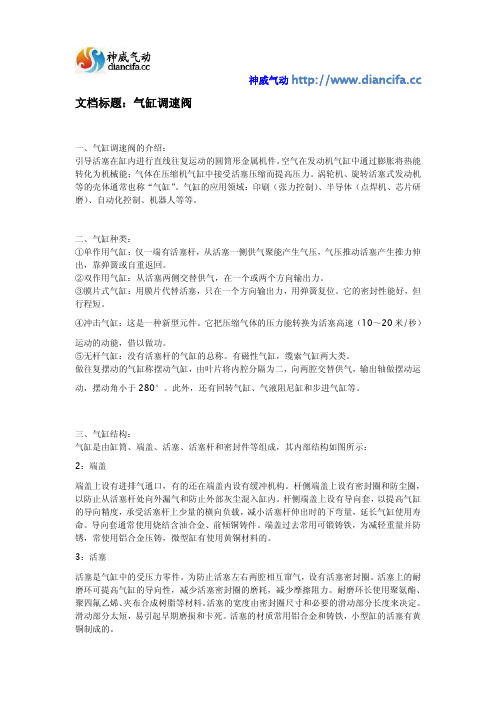

神威气动 文档标题：气缸调速阀一、气缸调速阀的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
气缸调速阀使用方法嘿，咱今儿个就聊聊气缸调速阀咋用。
这气缸调速阀那可是个重要的小玩意儿，用好了能让气缸乖乖听话，不好好掌握可不行。
一、认识调速阀1.1 啥是调速阀。
调速阀就像是气缸的“小管家”，能控制气缸运动的速度。
它就像个魔法盒子，能让气缸快起来或者慢下来，全看你的需要。
1.2 调速阀的样子。
调速阀一般长得小巧玲珑，有几个小口子，看着不起眼，作用可大着呢。
就像个小战士，随时准备为气缸的速度而战。
二、安装调速阀2.1 找准位置。
安装调速阀得找对地方，就像给马儿戴缰绳，得戴在合适的位置。
一般是在气缸的进气口或者出气口附近，这样才能发挥它的作用。
2.2 连接牢固。
安装的时候一定要连接牢固，不能松松垮垮的，不然就像纸糊的房子，一推就倒。
要用合适的接头和管子，把调速阀和气缸紧紧地连在一起。
2.3 检查密封性。
安装好后要检查一下密封性，不能漏气，要是漏气了，那调速阀就没法好好工作了。
就像自行车胎漏气了，骑起来就费劲。
三、使用调速阀3.1 调节速度。
这是调速阀的主要功能。
想让气缸快一点，就把调速阀的旋钮拧大一点，就像给马儿加鞭子，让它跑得快。
想让气缸慢一点，就把旋钮拧小一点，就像给马儿拉缰绳，让它走得稳。
3.2 注意安全。
使用调速阀的时候要注意安全，不能瞎调。
要是调得太快了，气缸可能会失控，就像脱缰的野马，闯出大祸。
要是调得太慢了，又可能影响工作效率。
所以要根据实际情况，恰到好处地调节速度。
总之，气缸调速阀虽然小，但是作用可不小。
用好了它，能让你的气缸工作得更顺畅，更高效。
就像有了一个好帮手，让你的工作事半功倍。
可别小瞧了这个小玩意儿，好好掌握它的使用方法，让它为你的工作服务。
气缸快排阀工作原理1. 引言1.1 气缸快排阀的概述"气缸快排阀是一种用于控制气缸进出口气体的装置，通过调节阀门的开启和关闭状态，实现气缸的快速充放气。
气缸快排阀在工业自动化领域得到广泛应用，可以提高生产效率和精度。
随着工业自动化的发展，气缸快排阀的需求量不断增加，成为自动化生产线中不可或缺的关键元件。
通过对气缸快排阀的结构和工作原理的深入研究，可以更好地理解其在工业应用中的作用和优势。
气缸快排阀通常由阀门、气缸、控制器等部件组成，通过控制器发送信号，控制阀门的开启和关闭，从而控制气缸的充放气过程。
气缸快排阀的工作原理简单易懂，但在实际应用中需要根据具体情况进行调节和优化，以确保稳定可靠的工作效果。
在工业生产中，气缸快排阀被广泛应用于机械制造、汽车工业、航空航天等领域，为生产线的自动化控制提供了重要支持。
气缸快排阀的优点包括响应速度快、操作简便、维护成本低等，但也存在一些缺点，如易受污染影响、受环境温度影响较大等。
气缸快排阀作为自动化生产线中的重要组成部分，具有广阔的应用前景和发展空间。
未来随着工业自动化技术的不断进步，气缸快排阀的功能和性能将得到进一步提升，为生产线的智能化和高效化发展贡献力量。
"2. 正文2.1 气缸快排阀的工作原理气缸快排阀的工作原理是通过气源的作用，通过控制气缸内部气体的流动，实现气缸的快速排空和快速充气的功能。
具体来说，气缸快排阀通常包括两个阀门，一个用于控制气缸的排气，另一个用于控制气缸的充气。
当气缸需要进行快速排空时，排气阀打开，气缸内的气体被迅速排出；当气缸需要进行快速充气时，充气阀打开，高压气源将气体快速注入气缸内部。
气缸快排阀的工作原理是通过这种快速排空和充气的方式，实现气缸的快速运动。
由于气缸在很多工业领域中都有广泛的应用，快排阀能够提高气缸的运动速度和效率，从而提高生产效率。
2.2 气缸快排阀的结构组成1. 主体部分：气缸快排阀的主体部分通常由铝合金、不锈钢或塑料等材料制成，具有一定的强度和耐腐蚀性能。

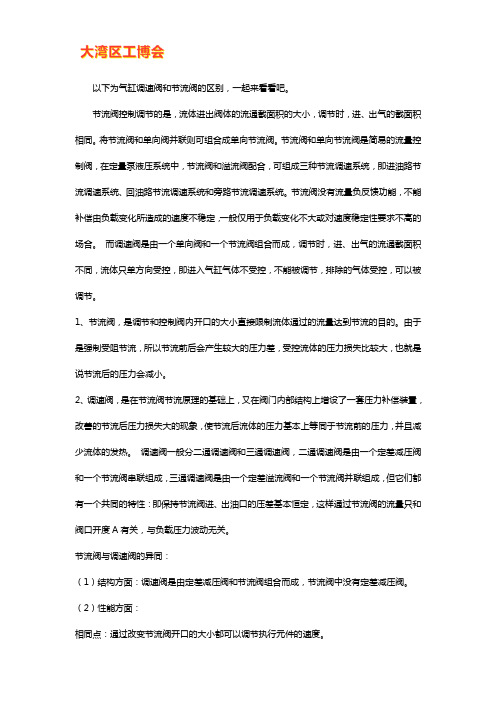

以下为气缸调速阀和节流阀的区别，一起来看看吧。
节流阀控制调节的是，流体进出阀体的流通截面积的大小，调节时，进、出气的截面积相同。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。
而调速阀是由一个单向阀和一个节流阀组合而成，调节时，进、出气的流通截面积不同，流体只单方向受控，即进入气缸气体不受控，不能被调节，排除的气体受控，可以被调节。
1、节流阀，是调节和控制阀内开口的大小直接限制流体通过的流量达到节流的目的。
由于是强制受阻节流，所以节流前后会产生较大的压力差，受控流体的压力损失比较大，也就是说节流后的压力会减小。
2、调速阀，是在节流阀节流原理的基础上，又在阀门内部结构上增设了一套压力补偿装置，改善的节流后压力损失大的现象，使节流后流体的压力基本上等同于节流前的压力，并且减少流体的发热。
调速阀一般分二通调速阀和三通调速阀，二通调速阀是由一个定差减压阀和一个节流阀串联组成，三通调速阀是由一个定差溢流阀和一个节流阀并联组成，但它们都有一个共同的特性：即保持节流阀进、出油口的压差基本恒定，这样通过节流阀的流量只和阀口开度A有关，与负载压力波动无关。
节流阀与调速阀的异同：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。
（2）性能方面：相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。
不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。
而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。
扩展资料：调速阀的使用注意事项1.调整流量大小时，先松开手柄上的紧固螺钉，顺时针旋转手柄流量增大；逆时针旋转手柄，流量减小。
神威气动 文档标题：气缸调节阀一、气缸调节阀的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
电磁阀（Electromagnetic valve）是用磁感应操纵的机械设备，是用于操纵液体的自动化技术基本元器件，归属于电动执行机构，并不限于液压机、气动式。
用在工业生产自动控制系统中调节介质的方位、总流量、速率和别的的主要参数。
电磁阀能够相互配合不一样的电源电路来完成预估的操纵，而操纵的精密度和协调能力都可以确保。
电磁阀有很多种多样，不一样的电磁阀在自动控制系统的不一样部位充分发挥，最常见的是本产品、阀门、方位调压阀、速率调节阀门等。
电磁阀里有密闭式的腔，在不一样部位开有埋孔，每一个孔联接不一样的输油管，腔正中间是活塞杆，双面是二块电磁线圈，哪侧的磁石电磁线圈插电油路板便会被吸引住到哪儿，根据操纵油路板的挪动来打开或关掉不一样的排进油口，而进进油口是开与关的，齿轮油便会进到不一样的排输油管，随后根据油的工作压力来促进液压缸的活塞杆，活塞杆又推动液压缸，液压缸推动机械设备设备。
那样根据操纵电磁线圈的电商品流通断就操纵了分子热运动。
1、电磁阀从原理上分成三大类：直动式电磁阀原理：插电时，磁铁线圈造成电磁力把关掉件从高压闸阀上提到，闸阀开启；关闭电源时，电磁力消退，弹黄把关掉件压在高压闸阀上，闸阀关掉。
特性：在真空泵、负压力、零压时要一切正常工作中，但管径一般不超过25mm。
逐层直动式电磁阀原理：它是一种直动和先导式紧密结合的原理，当通道与出入口沒有压差时，插电后，电磁力立即把先导小阀和主阀关掉件先后往上提到，闸阀开启。
当通道与出入口做到运行压差时，插电后，电磁力先导小阀，主阀下腔工作压力升高，上腔工作压力降低，进而运用压差把主阀往上拉开；关闭电源时，先导阀运用弹黄力或介质工作压力促进关掉件，向下移动，使闸阀关掉。
特性：在零压差或真空泵、髙压时亦能可*姿势，但输出功率很大，规定务必水准安裝。
先导式电磁阀原理：插电时，电磁力把先导孔开启，上腔室工作压力快速降低，在关闭件周边产生上不高高的压差，液体工作压力促进关掉件往上挪动，闸阀开启；关闭电源时，弹黄力把先导孔关掉，通道工作压力根据旁埋孔快速室在关阀件周边产生下低上高的压差，液体工作压力促进关掉件向下移动，关掉闸阀。
气缸调节阀的原理气缸调节阀是一种常用的工业自动控制元件，也叫气动调节阀，用于控制气动设备中气缸的工作状态。
它基本原理是通过控制阀门的开度，调节气缸的气体进出量，从而控制气缸的推力和工作速度。
下面详细介绍气缸调节阀的原理：一、构成气缸调节阀主要由阀体、活塞、弹簧、阀门、阀杆、推杆等部分组成。
其中阀门、阀杆和推杆的运动连接，阀门与活塞之间有连杆连接。
当推杆移动阀门时，可通过连杆使活塞也随之移动，从而实现阀门的控制作用。
二、工作原理气缸调节阀的工作原理是利用气路中气压信号的波动，通过其内部结构控制阀门的开闭状态，从而控制气源与气缸之间的通断。
当阀门处于开启状态时，气源进入气缸内部，气缸就会产生推力，从而推动工件运动。
当阀门处于关闭状态时，气缸内部的气体无法出来，气缸就不会产生推力，从而实现气缸的停止。
三、工作过程1、气源进气：气源通过管路进入气缸调节阀，向气缸提供气源。
2、压力平衡：当气源进入到气缸调节阀内部时，进入充气室与出气室压力逐渐增加，当它们的压力相等时，弹簧的阻力与气源的作用力得以平衡，阀门处于关闭状态。
3、开启阀门：当气压信号到达气缸调节阀时，会使充气室内气压发生波动，从而使阀门打开，允许气源进入气缸。
4、推杆作用：当阀门处于开启状态时，气体进入气缸，推动活塞推杆工作，完成工件的运动。
5、关闭阀门：当气压信号消失时，气源的供气也停止，气压逐渐降低，弹簧的作用力逐渐大于气源的作用力，阀门关闭，阻止气体从气缸中出来。
四、补偿原理气缸调节阀中还有一项重要的原理，就是补偿原理。
它是指在气源进入到气缸中的过程中，气体因温度和压力的变化而导致的气压偏差。
为了确保气缸正确的工作状态，需要采取相应的措施进行补偿。
常见的补偿原理有温度补偿和压力补偿两种。
其中，温度补偿是通过加热或降温的方式来使气体的温度保持不变，从而确保气源的稳定性。
压力补偿则是通过加装压力传感器等设备来检测气源压力变化，从而及时采取措施进行调整，保证气压稳定。
