比例控制阀

费尔顿压电比例阀控制
费尔顿压电比例阀是一种采用压电技术的比例控制阀，它可以实现高精度的流量控制和快速响应。

费尔顿压电比例阀的工作原理是利用压电材料的压电效应，通过施加电压来改变压电材料的形状，从而控制阀门的开度。

压电材料的响应速度非常快，可以实现毫秒级的响应时间，因此费尔顿压电比例阀可以实现非常精确的流量控制。

费尔顿压电比例阀的优点包括：
1. 高精度流量控制：可以实现非常精确的流量控制，控制精度可以达到 0.1%甚至更高。

2. 快速响应：响应速度非常快，可以实现毫秒级的响应时间。

3. 可靠性高：由于采用了压电技术，没有机械部件，因此寿命长，可靠性高。

4. 可编程控制：可以通过编程实现多种控制模式，如流量控制、压力控制、位置控制等。

5. 适用范围广：适用于各种流体控制领域，如工业自动化、医疗设备、航空航天等。

费尔顿压电比例阀的应用领域非常广泛，包括工业自动化、医疗设备、航空航天、汽车制造等领域。

在这些领域中，费尔顿压电比例阀可以用于流量控制、压力控制、位置控制等方面，提高设备的控制精度和可靠性。

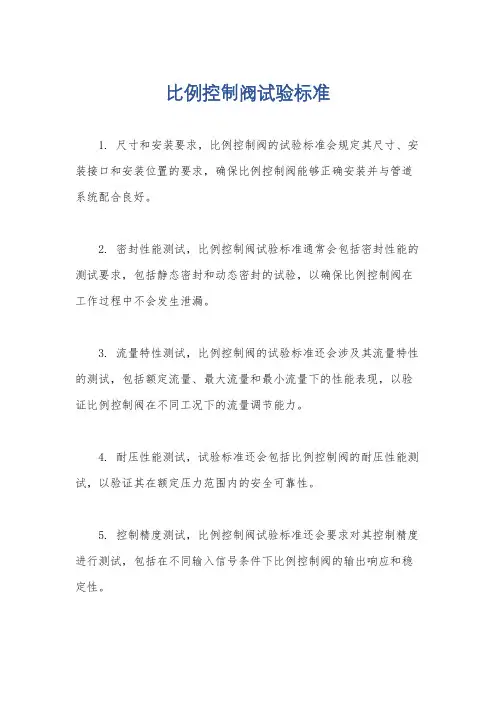

比例控制阀试验标准
1. 尺寸和安装要求，比例控制阀的试验标准会规定其尺寸、安装接口和安装位置的要求，确保比例控制阀能够正确安装并与管道系统配合良好。

2. 密封性能测试，比例控制阀试验标准通常会包括密封性能的测试要求，包括静态密封和动态密封的试验，以确保比例控制阀在工作过程中不会发生泄漏。

3. 流量特性测试，比例控制阀的试验标准还会涉及其流量特性的测试，包括额定流量、最大流量和最小流量下的性能表现，以验证比例控制阀在不同工况下的流量调节能力。

4. 耐压性能测试，试验标准还会包括比例控制阀的耐压性能测试，以验证其在额定压力范围内的安全可靠性。

5. 控制精度测试，比例控制阀试验标准还会要求对其控制精度进行测试，包括在不同输入信号条件下比例控制阀的输出响应和稳定性。

总的来说，比例控制阀的试验标准是为了验证其安装质量和性能指标，确保比例控制阀在工业自动化控制系统中能够稳定可靠地工作。

在进行比例控制阀试验时，需要严格按照相关标准和规范进行，以确保测试结果的准确性和可靠性。

液压比例控制阀是一种非常重要的液压传动件，广泛应用于工程机械、冶金、化工、航天等各个领域。

比例控制阀能够按照设定的比例，控制液压系统中的压力、流量和方向等参数，从而实现精确的控制和调节。

本文将通过介绍比例控制阀的工作原理、结构特点和应用领域等方面，全面解析的相关知识。

一、的工作原理通过控制阀芯的移动，调节油液流量，从而实现压力、流量和方向等参数的控制。

具体来说，由电磁阀和导向阀组成。

电磁阀负责控制阀芯的电磁铁，导向阀则控制油液流向的方向。

当电磁阀受到控制信号，即电磁铁通电时，阀芯开始移动，导向阀关闭或打开，从而控制油液流向和流量。

通常情况下，都是通过微电脑控制，实现自动调节和控制。

二、的结构特点的结构特点主要包括两个方面，一是内部结构，二是外部结构。

内部结构中主要包括阀芯、电磁铁、导向阀、弹簧等部件。

阀芯是的核心部件，它负责控制油液流量。

电磁铁则是驱动阀芯运动的核心部件，通过控制电磁阀的通断，控制阀芯的运动。

导向阀则负责控制油液的流向，根据机械结构和信号控制油路的通断，实现流量和流向的控制。

弹簧则是保证正常工作的一种弹性元件，当电磁铁失去电流时，弹簧自动恢复阀芯到初始位置，从而保证液压系统的安全性和稳定性。

外部结构方面，主要分为螺纹连接和法兰连接两种形式。

螺纹连接通常是用于小型液压系统，法兰连接则适用于大型液压系统。

的外部结构通常会根据实际工作需要和安装要求进行设计和制造，保证其在不同工作环境下的正常工作。

三、的应用领域广泛应用于各个领域，主要包括工程机械、冶金、化工、航天等。

例如，工程机械领域，比例控制阀被广泛应用于装载机、挖掘机、推土机等设备中，用于控制机械臂和工作器的动作。

在冶金和化工领域，比例控制阀被应用于多级压力系统、温度控制系统和流量系统中，实现精确的控制和调节。

同时，在航天领域，比例控制阀也被广泛应用于火箭发动机、推进剂控制系统和姿态控制系统中，保证系统的安全性和可靠性。

总之，作为一种非常重要的液压传动件，具有非常重要的应用价值。

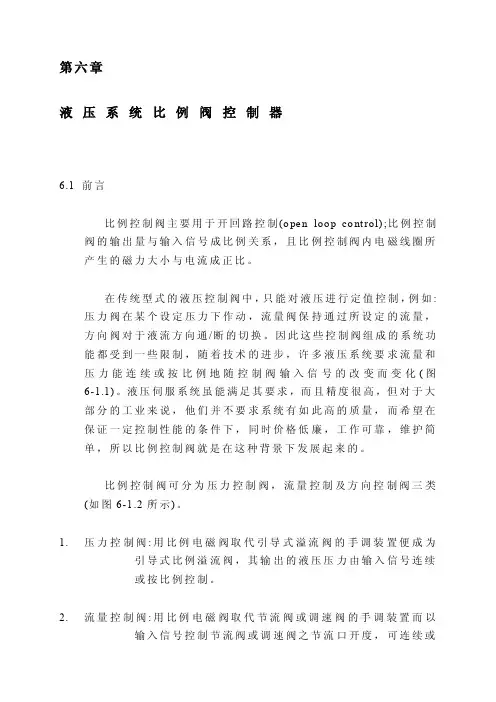

第六章液压系统比例阀控制器6.1 前言比例控制阀主要用于开回路控制(o pe n loo p co nt rol);比例控制阀的输出量与输入信号成比例关系，且比例控制阀内电磁线圈所产生的磁力大小与电流成正比。

在传统型式的液压控制阀中，只能对液压进行定值控制，例如:压力阀在某个设定压力下作动，流量阀保持通过所设定的流量，方向阀对于液流方向通/断的切换。

因此这些控制阀组成的系统功能都受到一些限制，随着技术的进步，许多液压系统要求流量和压力能连续或按比例地随控制阀输入信号的改变而变化(图6-1.1)。

液压伺服系统虽能满足其要求，而且精度很高，但对于大部分的工业来说，他们并不要求系统有如此高的质量，而希望在保证一定控制性能的条件下，同时价格低廉，工作可靠，维护简单，所以比例控制阀就是在这种背景下发展起来的。

比例控制阀可分为压力控制阀，流量控制及方向控制阀三类(如图6-1.2所示)。

1.压力控制阀:用比例电磁阀取代引导式溢流阀的手调装置便成为引导式比例溢流阀，其输出的液压压力由输入信号连续或按比例控制。

2.流量控制阀:用比例电磁阀取代节流阀或调速阀的手调装置而以输入信号控制节流阀或调速阀之节流口开度，可连续或按比例地控制其输出流量。

故节流口的开度便可由输入信号的电压大小决定。

3.方向控制阀:比例电磁阀取代方向阀的一般电磁阀构成直动式比例方向阀，其滑轴不但可以换位，而且换位的行程可以连续或按比例地变化，因而连通油口间的通油面积也可以连续或按比例地变化，所以比例方向控制阀不但能控制执行组件的运动方向外，还能控制其速度。

以上各种比例阀所作动的液压组件为液压缸或液压马达。

6.2 比例阀控制器内部方块之意义与功能比例阀控制器内部包含各种电路模块，每一个模块有其特定功能及用途并以符号来代表，此处就每一个模块的功能及原理来说明之。

1.斜坡产生器(Ramp Ge ner ator)图6-2.1为斜坡产生器之符号图，斜坡产生器(Ramp Ge ne r ator)主要是将瞬间的电压变化量转换成带有时间延迟的电压变化，也就是说当输入电压改变时，斜坡产生器会将原先的阶梯式电压变化量缓慢地改变到改变后之电压，而在原先电压与改变后电压之间就会得到一随时间上升或下降的斜坡(Ramp)，所以Ramp Ge ner ato r斜坡产生的原理跟积分器作用的原理是一样的。

一、概述伺服比例方向控制阀是一种用于控制液压系统中液压执行元件运动方向、速度和加速度的重要元件。

它在工业生产中扮演着非常重要的角色。

本文将重点针对先导式伺服比例方向控制阀的作用进行介绍。

二、先导式伺服比例方向控制阀的原理先导式伺服比例方向控制阀是一种通过电磁比例阀来控制主阀的启闭速度，从而精确控制液压执行元件运动方向和速度的装置。

它通过电磁阀控制油液的流向和流量，从而实现对液压执行元件的精确控制。

三、先导式伺服比例方向控制阀的作用1. 控制液压执行元件的运动方向先导式伺服比例方向控制阀通过控制液压系统中液压油的流向，从而确定液压执行元件的运动方向。

它可以根据系统的要求，精确地控制液压执行元件的运动方向，实现系统的各种运动功能。

2. 控制液压执行元件的运动速度先导式伺服比例方向控制阀可以通过调节电磁阀的开度来控制液压油的流量，从而精确控制液压执行元件的运动速度。

它可以根据系统的要求，精确地控制液压执行元件的运动速度，确保系统运动的平稳和可控性。

3. 控制液压执行元件的运动加速度除了可以控制运动方向和速度外，先导式伺服比例方向控制阀还可以通过调节电磁阀的响应时间，来控制液压执行元件的运动加速度。

它可以根据系统的要求，精确地控制液压执行元件的运动加速度，确保系统运动的顺畅和高效。

四、先导式伺服比例方向控制阀的应用领域先导式伺服比例方向控制阀广泛应用于各种液压系统中，尤其在航空航天、机械制造、船舶等领域有着重要的应用。

它可以在高精度要求的系统中发挥其优势，确保液压系统运行的稳定性和可靠性。

五、结论先导式伺服比例方向控制阀作为液压系统中的重要元件，具有控制运动方向、速度和加速度的重要功能。

它通过精确控制液压油的流向和流量，可以实现对液压执行元件的精确控制。

在实际应用中，它为各种液压系统的稳定运行和高效工作做出了重要贡献。

希望本文对先导式伺服比例方向控制阀的作用有所帮助，感谢您的阅读。

六、先导式伺服比例方向控制阀的设计和特点1. 先导式设计先导式伺服比例方向控制阀采用了先导阀和主阀相结合的设计，通过先导阀控制主阀的启闭速度，从而实现对液压油的精确控制。

电液比例控制阀概述电液比例控制阀（Electric-Hydraulic Proportional Valve）是一种用电信号控制液压流量的装置。

它由一个电磁阀和一个液压阀组成，通过精确控制电流信号来调节液压流量，实现对液压系统的精确控制。

电液比例控制阀主要包括两个部分：电磁阀和液压阀。

电磁阀负责接收控制信号，并将电信号转换为机械运动，控制液压阀的打开和关闭。

液压阀负责调节液压系统的流量和压力，并将其转化为机械力或工作输出。

这两个部分通过连接杆、阀芯、弹簧等机械结构相互配合，形成一个控制系统。

电液比例控制阀的工作原理是基于电液转换技术。

当输入一个电信号时，电磁阀内的线圈产生磁场，使得铁芯被吸引或推动。

吸引或推动铁芯时，通过连接杆的作用，将液压阀的阀芯推动到不同的位置。

阀芯的不同位置决定了溢流口的大小，从而控制了液压系统中的流量。

当电信号的大小发生变化时，液压阀的阀芯位置也会改变，进而改变液压系统的流量和压力。

电液比例控制阀具有多种优点。

首先，由于采用了电信号控制，其控制精度高，可以实现非常精确的流量和压力控制。

其次，由于采用了电信号输入，可以实现远程和自动控制，减少了人工操作的繁琐和工艺参数的调整。

此外，电液比例控制阀响应速度快，动态性能好，适用于对速度和位置等变量要求较高的系统。

另外，电液比例控制阀在工程实践中有着广泛的应用。

它可以用于工业生产中的自动化设备、大型机械工程、航空航天、船舶、冶金、石油、矿山等领域。

例如，在塑料注射成型机上，电液比例控制阀可以控制液压缸的流量，实现对注射过程的精确控制，从而保证产品的质量和稳定性。

在液压机械中，电液比例控制阀可以实现对液压缸运动的精确控制，提高工作效率和产品质量。

在航空航天领域，电液比例控制阀可以用于飞机起落架的液压系统，实现对起落架的顺畅升降。

需要注意的是，电液比例控制阀的使用需要遵循一定的操作规范和维护保养要求。

首先，操作人员需要了解并熟悉控制系统的工作原理和操作规程，正确使用和调整电液比例控制阀。

电液比例控制阀结构及原理电液比例控制阀（Electro-hydraulic proportional control valve）是一种通过电信号控制液压工作机构运动的装置。

它将电信号转化为液压信号，通过控制液压系统的液压阀门来调节油液的流量和压力，从而达到对液压系统运动进行精确控制的目的。

首先是电磁比例阀部分，它是通过电磁线圈的磁性效应控制液压阀门的开启和关闭。

电磁比例阀由铁芯、阀芯、阀阀座和电磁线圈等组成。

电磁线圈环绕在铁芯上，在线圈中通电产生磁场时，铁芯会被磁化，吸引阀芯与阀座之间的间隙关闭。

电磁线圈通电后，油液进入阀芯的控制腔，从而控制阀芯的位置和开口大小，进而控制液压油的流量和压力。

当电磁线圈断电时，铁芯失去磁性，阀芯与阀座之间的间隙打开，油液再次流动。

其次是液压比例执行机构部分，它是通过液压油的力学性能将电信号转化为液压信号，并通过调节活塞的位移或液压系统的压力来控制液压工作机构。

液压比例执行机构由油缸、活塞和杆等组成。

当电磁线圈通电时，液压油从阀芯的控制腔进入液压比例执行机构的缸腔，使活塞移动，从而实现对液压工作机构的控制。

当电磁线圈断电时，液压油从液压比例执行机构的缸腔排出，活塞回到初始位置。

整个电液比例控制阀工作的原理是将电信号转化成了液压信号，通过控制液压系统的流量和压力，来精确控制液压工作机构的运动。

通常情况下，电液比例控制阀通过调节电磁比例阀的阀芯位置来控制油液的流量，通过调节液压比例执行机构的液压力来控制油液的压力。

通过不同的电信号输入可以实现对液压工作机构的精确控制，达到所需的运动参数。

比例阀的工作原理
比例阀是一种常用的控制阀，其工作原理是通过调节流体通过阀门的截面积来实现流量的控制。

具体工作原理如下：
1. 内部结构：比例阀由阀体、阀芯和驱动器组成。

阀体内部包含进口和出口通道，以及与通道连接的阀座。

阀芯则位于阀体内部，可以在阀座上移动。

2. 运动控制：比例阀的阀芯受到外部驱动器的控制，驱动器可以通过电流或压力信号来控制阀芯的位置。

当驱动器接收到输入信号时，会相应地调整阀芯的位置。

3. 流体控制：通过调节阀芯的位置，比例阀可以控制流体通过阀门的截面积。

当阀芯离开阀座时，流体可以通过阀门的截面积增大，从而增加流量；反之，阀芯靠近阀座时，截面积减小，流量减小。

4. 反馈控制：为了确保阀门的稳定运行，比例阀通常配备反馈控制功能。

这意味着阀芯的位置可以被检测并反馈给驱动器，使其能够实时调整阀芯的位置，并保持所需的流量控制。

通过以上工作原理，比例阀可以精确地控制流体流量，广泛应用于工业自动化系统中，如液压系统、气动系统、流体控制系统等。

asco比例阀说明书
ASCO比例阀是一种按比例控制的阀门，主要用于加强系统的调节作用。

以下是使用ASCO比例阀的一些基本步骤和注意事项：
1. 安装：根据实际需求，选择合适的型号和规格，按照制造商提供的指南进行安装。

请确保阀门的安装符合安全标准，并考虑潜在的流体阻力、温度和压力等因素。

2. 电源连接：将比例阀连接到合适的电源，确保电压和电流值与阀门的要求相匹配。

3. 控制器设置：比例阀需要一个控制器来按比例调节阀门的开度。

根据需要，设置控制器的参数，如增益、积分时间和微分时间等。

4. 测试：在系统上测试比例阀，确保其按比例地响应控制器的信号，并满足系统的需求。

5. 维护：定期检查比例阀的外观和性能，确保其正常工作。

根据需要，清洁、润滑或更换部件。

6. 注意事项：
在使用过程中，应避免过载，以免损坏阀门。

在进行任何维护或修理之前，务必关闭电源并释放压力。

在安装或更换部件时，应遵循制造商的指导，并确保所有连接牢固可靠。

在使用过程中，应定期检查系统的安全措施，以确保操作人员的安全。

以上是使用ASCO比例阀的一些基本步骤和注意事项。

具体的操作和设置
应根据实际情况和阀门的具体型号进行调整。

如有疑问或需要更详细的信息，请参考ASCO比例阀的制造商提供的用户手册或联系专业人员。

比例阀与其他普通阀的区别在哪？比例控制阀是一种按输入的电信号连续、按比例地控制液压系统的流量、压力和方向的控制阀，其输出的流量和压力可以不受负载变化的影响。

电液比例阀简称比例阀。

普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。

但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如.要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个控制曲线实现旅力控制.普通液压阀则实现不了。

这时可以用电液比例阀对液压系统进行控制。

比例阀与普通液压元件相比，有如下特点：（1）电信号便于传递，能简单地实现远距离控制。

（2）能连续、按比例地控制液压系统的压力和流量，实现对执行机构的位置、速度、力量的控制，并能减少压力变换时的冲击。

（3）减少了元件数量，简化了油路。

同时电液比例阀的使用条件和保养与一般液压元件相同，比伺服阀的抗污染性能强，工作可靠。

与普通阀的其他区别呢？1、普通阀是不能按比例进行连续阶跃控制，是纯粹的单一动作式开关阀，其阀开口方向、开口量或弹簧设定力都是一定的，不能根据实际情况变化而变化。

2、比例阀是按比例进行连续阶跃控制，根据实际情况变化采集回的信息对目标进行自动补偿控制，其阀开口方向、开口量或弹簧设定力都是随动的，实现一系列连续可控的随动变化的动作。

阀对流量的控制可以分为两种：一种是开关控制：要么全开、要么全关，流量要么、要么小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

比例控制阀的输出量（流量、压力）可以按照输入信号的变化规律连续成比例地进行调节。

通常是采用比例电磁铁将输入的电信号转换成力或者阀的机械位移量进行控制。

主要用于成比例的控制液压系统中的压力或者流量。

比例阀。

比例控制阀工作原理
比例控制阀工作原理：比例控制阀是一种通过调节流体或气体的流量，来实现控制系统中指定参数的稳定性和精度的控制装置。

其工作原理如下：
1. 压力调节：比例控制阀内置一个压力传感器，它可以测量压力信号并将其转化为电信号。

这个电信号可以通过调整比例控制阀的压力输出来直接控制流量，从而完成压力调节。

2. 位置控制：比例控制阀的进口和出口之间拥有一个活塞，通过调整活塞的位置来控制流量大小，从而达到位置控制的效果。

3. 电子控制：比例控制阀一般配备了电子控制器，可以通过壳体上的控制面板或由计算机远程控制来调节输出流量。

这种方式被广泛应用于工业生产线以及流体控制系统（如水力工程、天然气管道等）中。

总之，比例控制阀的工作原理是通过应用不同的控制方法来改变流体或气体的流量大小，从而实现流体控制系统中的精确控制。

比例压力控制阀的工作原理是怎样的比例压力控制阀是一种广泛应用于液压系统中的阀门，主要用于控制液压系统中的压力，以确保其在特定的工作条件下能够在安全和有效的范围内运行。

工作原理比例压力控制阀的工作原理基于一个简单而重要的概念：比例。

它是由阀的内部构造和电控系统共同实现的。

比例控制是指阀门通过调节其输出压力与输入压力之间的比值来控制液压系统中的压力。

比例压力控制阀主要由一个活塞式电磁阀和一个压力逆变器组成。

在液压系统中，液体通过阀门的输入口流入压力逆变器，然后进入活塞式电磁阀。

当电磁阀关闭时，压力逆变器会将输入口的压力传递到输出口，使系统的输出压力等于输入压力。

但当电磁阀打开时，输入口的压力会被阀门内部的柱塞控制，柱塞通过电磁铁的连接使比例控制开始发挥作用。

当电磁铁通电时，柱塞会小幅移动，减少输出口的通道大小，从而减小输出口的压力。

而当电磁铁断电时，柱塞会回到原来的位置，增加输出口的通道大小，从而增加输出口的压力。

通过这种方式，比例控制系统可以在输入压力不同时调整输出压力。

应用场景比例压力控制阀主要应用于需要精确控制压力的液压系统中，例如工业机器人、液压压力机、挖掘机、铣床和注塑机等。

它们能够对压力进行实时监控，并对其进行非常精确的控制，有助于确保在不同的工作环境下保持稳定的压力水平。

此外，比例压力控制阀还可以应用于其他一些液压系统的应用场合，例如机器人设备、运动控制器和医用设备等。

比例控制系统还可以进行闭环控制，通过与其他系统集成，使得液压系统在高温、低温、高速、重载等不同环境下都能够稳定运行。

总结比例压力控制阀是液压系统中必不可少的组件之一，它能够帮助系统在不同的工作环境下确保压力的稳定性和正确性，保障设备能够安全、有效的运行。

了解比例压力控制阀的工作原理和应用场景，有助于提高对液压系统的理解和应用。

比例流量控制阀1. 简介比例流量控制阀是一种用于调节流体流量的控制装置。

它能够根据系统要求准确地调节流体的流量，并保持在预定的值。

2. 结构与工作原理2.1 结构比例流量控制阀主要由以下几个部分组成：•阀体：负责承受压力和固定其他部件。

•阀门：通过上下移动来控制流体的通断。

•芯片：用于控制阀门的移动，根据输入信号来调整阀门的开度。

2.2 工作原理比例流量控制阀的工作原理基于流体动能的转换。

当输入信号发生变化时，芯片会根据变化情况调整阀门的开度，从而改变流体通过阀门的截面积，影响流体的流量。

具体来说，比例流量控制阀通过芯片内的电阻网络来控制阀门的移动。

输入信号经过芯片处理后，输出一个电压信号，该信号会驱动阀门的运动，进而改变阀门的开度。

阀门的开度与流体流量之间存在一定的线性关系。

3. 特点与优势比例流量控制阀具有以下几个特点与优势：•准确性高：比例流量控制阀能够根据输入信号精确调节流体的流量，确保流量的准确性。

•响应速度快：由于阀门的控制是通过电信号实现的，比例流量控制阀具有快速响应的特点。

•范围广：比例流量控制阀可以适用于不同流量范围的应用场景。

•稳定性好：由于控制阀门的芯片具有良好的稳定性，比例流量控制阀能够保持流量的稳定性。

•易于控制：比例流量控制阀可以通过调节输入信号来实现对流量的精确控制。

4. 应用领域比例流量控制阀广泛应用于各个行业，包括但不限于：•化工行业：比例流量控制阀可以用于调节化工反应过程中的流体流量，保证反应的正常进行。

•石油行业：比例流量控制阀可用于石油钻井、输送和储存过程中，保证流体的流量达到预定要求。

•食品行业：比例流量控制阀可以应用于食品生产线上，确保流体的流量控制在安全范围内，避免废品产生。

•污水处理行业：比例流量控制阀可用于调节污水处理设备中的进出水流量，保持处理过程的平稳运行。

5. 安装与维护为了确保比例流量控制阀的正常运行，以下是一些安装与维护的注意事项：•安装前需检查阀体和阀门是否损坏，确保无泄漏现象。
