钢结构设计：受弯构件

钢结构受弯构件的计算1.受弯构件的力学模型受弯构件通常由横截面为直角梁的矩形或者工字形钢材组成。

其在受力时，会形成弯曲形状，上部为受压区，下部为受拉区。

为了进行计算，需要将受弯构件简化为力学模型，通常采用简支梁或者悬臂梁。

2.受弯构件的受力分析受弯构件在受力时，上部会形成压应力，下部会形成拉应力。

首先需要根据施加载荷的形式和大小，进行受力分析。

常见的施加载荷有集中力、均布力、温度应变和装配应变等。

3.弯矩计算弯矩是受弯构件设计中的重要参数，用于反映材料的抗弯性能。

弯矩的计算可以通过力学平衡方程和构件截面的几何特性来进行。

对于简单的受弯构件，可以根据荷载和材料性能直接计算得到弯矩值。

对于复杂的受弯构件，需要使用力学原理和数值计算方法。

4.应力计算受弯构件在承受弯矩时，会产生应力，应力的计算是结构设计中的关键环节。

主要有弯曲应力、剪应力和轴向应力。

弯曲应力是受弯构件中最主要的应力，可以通过受弯构件的弯曲截面惯性矩和截面模量来计算。

5.抗弯设计在进行抗弯设计时，需要根据弯矩和应力的计算结果，选择合适的钢材型号和截面尺寸。

一般来说，抗弯设计要满足两个条件：第一是满足弯矩设计要求，即受弯构件在设计工况下的弯矩不超过其抗弯强度；第二是满足截面抗弯设计要求，即受弯构件的截面要满足平衡力矩和压应力的要求。

6.构件验算和优化设计抗弯设计完成后，需要进行构件验算，即检查所设计的构件是否满足强度和稳定性要求。

如果验算结果不符合要求，则需要进行优化设计，重新选择钢材型号和截面尺寸，或者改变结构形式。

综上所述，钢结构受弯构件的计算涉及受力分析、弯矩计算、应力计算、抗弯设计和构件验算等多个方面。

通过合理的计算和设计，可以确保钢结构受弯构件的安全可靠性。

钢结构设计原理第五章受弯构件1、第五章受弯构件51概述1、定义主要承受横向荷载作用的构件，即通常所讲的梁。

2、类型按使用功能，可分为工作平台梁、吊车梁、楼盖梁、墙梁及檩条等；按支承状况，可分为简支梁、连续梁、伸臂梁和框架梁等；按荷载作用状况，可分为单向弯曲梁和双向弯曲梁；按截面形式有型钢梁和组合梁；实腹式和格构式。

图51受弯构件的截面形式3、受弯构件梁的内力一般，仅考虑其弯矩和剪力；对于框架梁，需同时考虑M、V和N作用。

※关键词受弯构件MEMBERINBENDING梁BEAM单向受弯构件ONEWAYMEMBERINBENDING双向受弯构件TWOWAYMEMBERINBENDING52受弯构件的强度一、2、抗弯强度1、梁在弯矩作用下，当M渐渐增加时，截面弯曲应力的进展可分为三个阶段，见图52所示。

〔1〕弹性工作阶段弯矩较小时，梁截面受拉边缘?＜YF，梁处于弹性工作阶段，弯曲应力呈三角形分布。

弹性极限弯矩为NEW??截面受拉边缘的?YF。

〔2〕弹塑性工作阶段弯矩继续增大，截面边缘部分进入塑性，中间部分仍处于弹性工作状态。

〔3〕塑性工作阶段当弯矩再继续增加，截面的塑性区进展至全截面，形成塑性铰，梁产生相对转动，变形大量增加。

此时为梁的塑性工作阶段的极限状态，对应的塑性极限弯矩为PNYPWFM??。

图52梁受弯时各阶段的应力分布状况问取那个阶段作为设计或计算的模型答规范中按弹性阶3、段或弹塑性阶段设计或计算。

塑性进展深度，通过塑性进展系数?来衡量。

截面样子系数NPEFWM??2、抗弯强度?单向受弯FNX????双向受弯FWNYNX???其中X?、Y截面塑性进展系数，一般状况按表61取值；?若YFTB2351＞时，取X?Y10；?若直接承受动力荷载作用时，取10。

※抗弯强度不够时，可以调整截面尺寸增大NW，但以增大截面高度H最有效。

二、抗剪强度梁的抗剪强度按弹性设计，以截面的剪应力到达钢材的抗剪强度设计值作为抗剪承载力的极限状态。

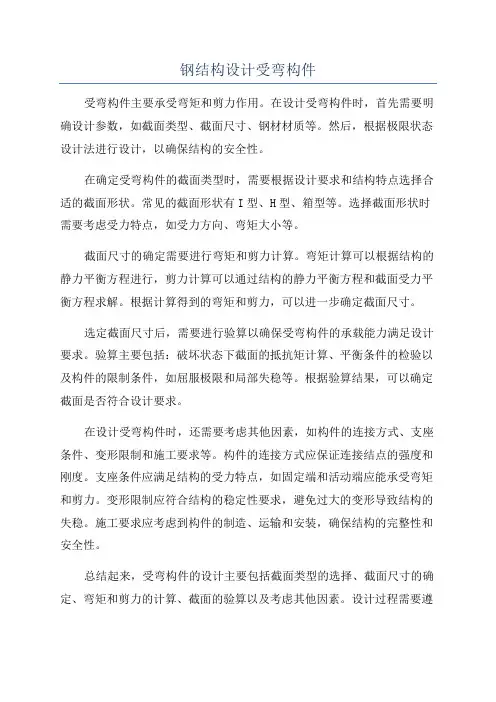

钢结构设计受弯构件受弯构件主要承受弯矩和剪力作用。

在设计受弯构件时，首先需要明确设计参数，如截面类型、截面尺寸、钢材材质等。

然后，根据极限状态设计法进行设计，以确保结构的安全性。

在确定受弯构件的截面类型时，需要根据设计要求和结构特点选择合适的截面形状。

常见的截面形状有I型、H型、箱型等。

选择截面形状时需要考虑受力特点，如受力方向、弯矩大小等。

截面尺寸的确定需要进行弯矩和剪力计算。

弯矩计算可以根据结构的静力平衡方程进行，剪力计算可以通过结构的静力平衡方程和截面受力平衡方程求解。

根据计算得到的弯矩和剪力，可以进一步确定截面尺寸。

选定截面尺寸后，需要进行验算以确保受弯构件的承载能力满足设计要求。

验算主要包括：破坏状态下截面的抵抗矩计算、平衡条件的检验以及构件的限制条件，如屈服极限和局部失稳等。

根据验算结果，可以确定截面是否符合设计要求。

在设计受弯构件时，还需要考虑其他因素，如构件的连接方式、支座条件、变形限制和施工要求等。

构件的连接方式应保证连接结点的强度和刚度。

支座条件应满足结构的受力特点，如固定端和活动端应能承受弯矩和剪力。

变形限制应符合结构的稳定性要求，避免过大的变形导致结构的失稳。

施工要求应考虑到构件的制造、运输和安装，确保结构的完整性和安全性。

总结起来，受弯构件的设计主要包括截面类型的选择、截面尺寸的确定、弯矩和剪力的计算、截面的验算以及考虑其他因素。

设计过程需要遵循设计规范和相关标准，确保结构的安全性和可靠性。

在实际工程中，还需要进行详细的计算和分析，以满足不同工程项目的需求。

因此，钢结构设计中的受弯构件设计是一项复杂且关键的工作。

设计师需要具备扎实的理论知识和专业的技能，结合实际工程要求进行设计。

只有充分考虑各种因素，才能设计出安全可靠的钢结构受弯构件。

钢结构受弯构件计算4.1 梁的类型和应用钢梁在建筑结构中应用广泛，主要用于承受横向荷载。

在工业和民用建筑中，最常见的是楼盖梁、墙架梁、工作平台梁、起重机梁、檩条等。

钢梁按制作方法的不同，可分为型钢梁和组合梁两大类，如图4-1所示。

型钢梁又可分为热轧型钢梁和冷弯薄壁型钢梁。

前者常用工字钢、槽钢、H 型钢制成，如图4-1（a）、（b）、（c）所示，应用比较广泛，成本比较低廉。

其中，H 型钢截面最为合理，其翼缘内外边缘平行，与其他构件连接方便。

当荷载较小、跨度不大时可用冷弯薄壁C 型钢[图4-1（d）、（e）]或Z型钢[图4-1（f）]，可以有效节约钢材，如用作屋面檩条或墙面墙梁。

受到尺寸和规格的限制，当荷载或跨度较大时，型钢梁往往不能满足承载力或刚度的要求，这时需要用组合梁。

最常见的是用三块钢板焊接而成的H 形截面组合梁[图4-1（g）]，俗称焊接H 型钢，其构造简单，加工方便。

当所需翼缘板较厚时，可采用双层翼缘板组合梁[图4-1（h）]。

荷载很大而截面高度受到限制或对抗扭刚度要求较高时，可采用箱形截面梁[图4-1（i）]。

当梁要承受动力荷载时，由于对疲劳性能要求较高，需要采用高强度螺栓连接的H 形截面梁[图4-1（j）]。

混凝土适用于受压，钢材适用于受拉，钢与混凝土组合梁[图4-1（k）]可以充分发挥两种材料的优势，经济效果较明显。

图4-1 梁的截面形式（a）工字钢；（b）槽钢；（c）H 型钢；（d），（e）C型钢；（f）Z型钢；（g）H 形截面组合梁；（h）双层翼缘板组合梁；（i）箱形截面梁；（j）高强度螺栓连接的H 形截面梁；（k）钢与混凝土组合梁为了更好地发挥材料的性能，钢材可以做成截面沿梁长度方向变化的变截面梁。

常用的有楔形梁，这种梁仅改变腹板高度，而翼缘的厚度、宽度及腹板的厚度均不改变。

因其加工方便，经济性能较好，目前已经广泛用于轻型门式刚架房屋中。

简支梁可以在支座附近降低截面高度，除节约材料外，还可以节省净空，已广泛应用于大跨度起重机梁中，另外，还可以做成改变翼缘板的宽度或厚度的变截面梁。

钢结构受弯构件设计钢结构受弯构件设计指的是在钢结构中承受弯曲力作用的构件，例如梁、柱等。

设计钢结构受弯构件需要考虑多个方面，包括弯矩分布、截面设计、材料选择、连接方式等。

以下是一个关于钢结构受弯构件设计的1200多字的详细介绍。

钢结构受弯构件设计的第一步是确定弯矩分布，弯矩分布是在结构受到荷载作用时，梁或柱上产生的弯矩的分布情况。

在确定设计弯矩时，需要考虑荷载的大小、位置和分布情况，以及梁或柱的几何形状和支座条件等。

根据这些信息，可以计算出梁或柱上的弯矩图，并确定设计弯矩的大小和分布。

在确定弯矩分布之后，下一步是进行截面设计。

截面设计是根据弯矩和受力要求，选择合适的截面形状和尺寸。

钢结构受弯构件的截面设计需要满足强度和刚度要求。

在强度方面，截面的抗弯能力需要大于设计弯矩，以确保构件的安全性能。

在刚度方面，截面的刚度需要满足结构的挠度和变形要求，以确保结构的稳定性和正常使用。

常用的截面形状包括I型截面、H型截面、管截面等，可以根据具体的设计要求选择合适的截面形状。

在截面设计之后，需要选择合适的材料。

钢结构受弯构件通常使用普通碳素结构钢或高强度结构钢。

在选择材料时，需要考虑强度、刚度、可焊性、耐腐蚀性等性能要求。

一般来说，高强度结构钢具有较高的强度和刚度，但成本相对较高，适用于要求比较高的工程项目。

普通碳素结构钢具有较低的成本和普遍的可用性，适用于一般的工程项目。

在确定截面和材料之后，还需要考虑连接方式。

连接方式是指构件之间的连接方式，包括焊接、螺栓连接等。

在连接方式的选择时，需要考虑连接的强度、刚度、耐久性等要求。

焊接是常用的连接方式，可以提供较高的强度和刚度，但需要特殊的施工条件和技术要求。

螺栓连接相对来说较为简单，可以方便拆卸和更换，但强度和刚度相对较低。

此外，钢结构受弯构件的设计还需要考虑其他因素，例如构件的自重、温度变化、防火要求等。

这些因素会对构件的设计和选材造成影响，需要根据具体情况进行综合考虑。
