从不同方向看立体图形

第2课时从不同方向看立体图形和立体图形的展开图【知识与技能】1.经历从不同方向观察物体的活动过程，初步体会从不同方向观察同一物体可能看到不一样的结果，了解为什么要从不同方向看.2.通过实际操作，能认识和判断立体图形的平面展开图.【过程与方法】在立体图形与平面图形相互转换的过程中，初步建立空间观念，培养几何意识.【情感态度】激发学生学习空间与图形的兴趣，通过与其他同学交流、活动，初步形成积极参与数学活动，主动与他人合作交流的意识.【教学重点】识别一些根本几何体〔直棱柱、圆柱、圆锥、球〕以及它们的简单组合得到的平面图形.【教学难点】画出从正面、左面、上面看正方体及简单组合体的平面图.一、情境导入,初步认识多媒体演示庐山景观，请学生背诵苏东坡《题西林壁》并说说诗中意境.跨越学科界限，以苏东坡的诗《题西林壁》“横看成岭侧成峰，远近上下各不同.不识庐山真面目，只缘身在此山中.〞营造一个崭新的数学学习气氛，并从中挖掘蕴含的数学道理.比一比讲台上依次放置粉笔盒、乒乓球、热水瓶.请四位学生上来后按照不同的方位站好，然后向同学们汇报各自看到的情形.从身边的事物入手，采用游戏的形式，有助于学生积极主动地参与，激发学生的学习潜能，感受新知.自己从中发现从不同的方向看，确实看到的可能不一样.如何进行楼房的图纸设计？出示楼房模型.多媒体展示神舟八号无人飞船.问：如何进行飞船的图纸设计？〔出示三张设计平面图〕，并问每张图分别从什么方向看？看起来，楼房、航天飞船等均是立体图形，但是设计图都是平面图形，建筑单位、工厂均按照平面设计图加工，其中一个小零件如课本第117页图4.1-6，先需要看的图是图〔2〕，所以，我们要研究立体图形从不同方向看它得到的平面图.进一步培养学生的空间想象能力以及与他人合作交流的能力.二、思考探究，获取新知探究 1 分别从正面、左面、上面观察乒乓球、粉笔盒、茶叶盒，各能得到什么平面图形？〔出示实物〕让学生从不同方向观察立体图形，体验立体图形转化为平面图形的过程.长方体、圆锥分别从正面、左面、上面观察，各能得到什么图形？试着画一画.〔出示实物〕这样，我们将立体图形转化成了平面图形，以四人小组为学习单位进行小组创作，培养学生的观察力和创新能力.教科书第117页图4.1-7，从正面、左面、上面观察得到的平面图形你能画出来吗？适当变动正方体的摆放位置，你还能解决吗？【教学说明】小组合作学习，你摆我答，动手画一画，展示此活动设计既能引发学生动脑思考、动手实践，在你摆我答的小组合作学习中，又给学生创造了交流的时机，引导学生学会合作，突破创新，到达共同提高的目的.探究2 〔1〕出示教材第118页图4.1-9的平面展开图，让学生说一说这是什么立体图形？【教学说明】教师让学生答复，假设学生对此有困难，可让学生自己动手画一画，剪一剪，仔细体会.〔2〕让学生拿出自己的墨水盒或其他正方体方盒，动手剪一剪，看能得到几种正方体的展开图.【教学说明】正方体的展开图是教学重点，教师必须对此重视，让学生以小组为单位展开讨论和剪切，争取尽可能地多剪出几种展开图，教师根据学生答复情况予以板书和归纳.三、典例精析，掌握新知例1 你能画出如下列图的正方体和圆柱体的从不同方向看到的平面图形吗?试试看!【分析】正方体的从不同方向看到的平面图形都是正方形，圆柱体从正面、左面看到的平面图形都是长方形，从上往下看是圆.解：正方体看到的结果分别如下列图：圆柱体看到的结果如下所示：例2 〔1〕前面所讲的苏东坡的《题西林壁》中有一句传诵千古的名句：“横看成岭侧成峰，远近上下各不同〞，请用简单的几何图形画出这句话所表达的意境.〔2〕同伴交流一下这句话给我们的启示，特别谈谈对我们学习数学知识的启迪.【分析】从诗句的意思中应看出这句话是以群山为背景的.诗句中所蕴含的哲理会是仁者见仁，智者见智，所以，互相交流十分必要.解:〔1〕如图〔2〕以下启示供参考：“变换思考角度，获得的结论就不同〞.“从不同角度看同一问题，可能获得不同的解决途径〞等.例 3 如图，需要再补画一个面，折叠后才能围成一个正方体，下面是四位同学补画另一个面的情况〔图中阴影局部〕，其中正确的选项是〔〕.【分析】A、C、D三项中的展开图都不能围成正方体，只有B项符合要求.【答案】B四、运用新知，深化理解1～3.教材第118～119页练习.【教学说明】这几道题是考查立体图形的视图和展开图的.题目较为简单，教师可让学生举手答复.【答案】1.〔1〕是从上面看到的；〔2〕是从正面看到的；〔3〕是从左面看到的.—〔4〕，圆锥体—〔6〕，三棱柱—〔3〕.五、师生互动，课堂小结请学生谈：我知道了什么？我学会了什么？我发现了什么？提醒学生注意：多看，多动手，多想象，是学好几何知识的根本途径之一.1.布置作业：从教材习题4.1中选取.2.完成练习册中本课时的练习.本节教学应通过引导观察和实际动手操作，让学生主动探索来认识知识，在学生自己动手实践、小组合作的根底上，发现从不同角度看物体可以得到不同的结果，在实践中体验认识生活与客观世界，并逐步养成勤于动手，善于观察，勇于思考的学习习惯.圆周角教学目标(1)通过本节的教学使学生理解圆周角的概念，掌握圆周角的性质；(2)准确地运用圆周角性质进行简单的证明计算。

-逻辑推理能力的应用：在根据视图判断立体图形时，学生需要运用逻辑推理，分析视图之间的内在联系，这对他们来说是一个挑战。
举例解释：
-通过实际操作和模型展示，帮助学生建立空间概念，如使用纸模型折叠出立体图形，增强空间感知。
-利用多媒体软件或动画，展示视图生成的过程，帮助学生理解视图之间的转换关系。
-设计具有挑战性的问题，如给出不完整的视图，让学生推测可能的立体图形，锻炼他们的逻辑推理能力。
3.成果展示：每个小组将向全班展示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“立体图形在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
2.引导与启发：在讨论过程中，我将作为一个引导者，帮助学生发现问题、分析问题并解决问题。我会提出一些开放性的问题来启发他们的思考。
3.提高逻辑推理能力：在识别和判断立体图形的过程中，训练学生运用逻辑推理，分析视图之间的关系，提高解决问题的能力。
4.培养合作交流能力：通过小组合作、讨论等活动，使学生学会倾听、表达、交流，提高合作解决问题的能力。
5.增强数学应用意识：让学生在实际情境中运用所学知识，体会数学与现实生活的联系，提高数学应用意识。
-对于视图遮挡的情况，通过实例分析，引导学生理解如何通过已知视图推断被遮挡的部分。
四、教学流程
（一）导入新课（用时5分钟）
同学们，今天我们将要学习的是“从不同方向看立体图形”这一章节。在开始之前，我想先问大家一个问题：“你们在日常生活中是否注意过不同的物体在不同的角度看起来是什么样子？”比如，我们常见的铅笔，从侧面看是一个长方形，从上面看却是一个圆形。这个问题与我们将要学习的内容密切相关。通过这个问题，我希望能够引起大家的兴趣和好奇心，让我们一同探索立体图形的奥秘。

学生课堂行为规范的内容是： 按时上课，不得无故缺课、迟到、早退。 遵守课堂礼仪，与老师问候。 上课时衣着要整洁，不得穿无袖背心、吊带上衣、超短裙、 拖鞋等进入教室。 尊敬老师，服从任课老师管理。 不做与课堂教学无关的事，保持课堂良好纪律秩序。
谢 谢 大 家 听课时有问题，应先举手，经教师同意后，起立提问。
这是一个工件的立体图,设计师们常常画出从不同方向看 它得到的平面图形来表示它.
我们把从正面看到的图形
叫做主视图,从左面看到的图形 叫左视图,从上面看到的图形叫 做俯视图. 主视图,左视图,俯视 图合称三视图.
正方体
主视图
左视图
俯视图
正方体的三视图都 是正方形
圆柱
圆柱的主视图和 左视图都是长方
形，俯视图是圆。
正面
左面
上面
从左面看
分别画出图中几何体的主视图、左视 图和 俯视图。
从上面看
主视图
左视图
从正面看
俯视图
有些立体图形是有一些平面图形围成的，将他们的表面适当剪 开，可以展开成平面图形。这样的平面图形称为相应立体图形 的展开图
探究常见的立体图形的展开图：
圆 柱
展开
长方体
展开
棱柱
展开
圆锥
展开
将一个正方体的表面沿某些棱剪开,展成一个平面图形
主视图
左视图
俯视图
四棱锥
主视图
四棱锥的三视图下图
左视图
俯视图
说出圆锥、球的三视图各是什么图形.
一个长方体的立体图如图所 示,请画它的三视图.
解: 所求三视图如图
主注视意方向：要写上 各视图的名称
主视图 俯视图
左视图
几何体

C
同学们，这节课我们学习了从不同方向看立体图形与立体图形的展开图，认识了多种立体图形的展开图，并且从展开图的角度进一步了解了立体图形与平面图形的转化关系．
教材习题：完成课本158－159页习题2，4，6，7，8，9，11题．实践性作业：在家里找一个物品放置在桌面上，请你分别画出从前面看、从左面看、从上面看该物体得到的图形．
重点
难点
古诗导入
《题西林壁》苏轼横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中.问题1：从诗中可以看出作者苏轼从不同角度对庐山进行了仔细观察，那他都从哪些角度对庐山进行了观察呢？问题2：诗中隐含着什么道理？对你有什么启发？
同学们，你们知道这些精美的包装盒是怎么制成的吗？要设计、制作一个包装盒, 除了美术设计以外，还要了解它展开后的形状，根据它来准备材料.
知识点2：立体图形的展开图(重难点)
名称
正方体
长方体
五棱柱
圆柱
圆锥
立体图形
展开图(举例)
3.正方体的展开图：“一四一”型 ： “二三一”型： “阶梯”型：
注：(1)不是所有的立体图形都能展开成平面图形，如球．(2)同一个立体图形】从不同方向观察几何体
6.1 几何图形
6.1.1 立体图形与平面图形
第2课时 从不同方向看立体图形与立体图形的展开图
1. 经历从不同方向观察物体的活动过程，初步体会从不同方向观察同一物体可能会看到不一样的结果，能画出从不同方向看一些简单几何体以及由它们组成的简单组合体得到的平面图形，提高学生的画图能力．2．通过观察和动手操作，经历和体验平面图形和立体图形相互转换的过程，初步建立空间观念，发展几何直观，培养动手操作能力和语言表达能力．
图片导入
1. 分别从前面、左面、上面看长方体、球、圆柱、圆锥，各能得到什么平面图形？2．请同学们阅读课本152－153页，动手画一画分别从前面、左面、上面观察图6.1-5得到的平面图形．

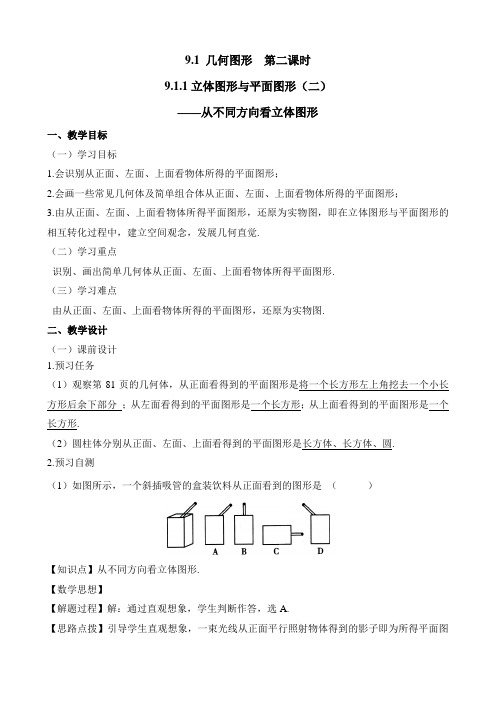

9.1 几何图形第二课时9.1.1立体图形与平面图形（二）——从不同方向看立体图形一、教学目标（一）学习目标1.会识别从正面、左面、上面看物体所得的平面图形；2.会画一些常见几何体及简单组合体从正面、左面、上面看物体所得的平面图形；3.由从正面、左面、上面看物体所得平面图形，还原为实物图，即在立体图形与平面图形的相互转化过程中，建立空间观念，发展几何直觉.（二）学习重点识别、画出简单几何体从正面、左面、上面看物体所得平面图形.（三）学习难点由从正面、左面、上面看物体所得的平面图形，还原为实物图.二、教学设计（一）课前设计1.预习任务（1）观察第81页的几何体，从正面看得到的平面图形是将一个长方形左上角挖去一个小长方形后余下部分；从左面看得到的平面图形是一个长方形；从上面看得到的平面图形是一个长方形.（2）圆柱体分别从正面、左面、上面看得到的平面图形是长方体、长方体、圆.2.预习自测（1）如图所示，一个斜插吸管的盒装饮料从正面看到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：通过直观想象，学生判断作答，选A.【思路点拨】引导学生直观想象，一束光线从正面平行照射物体得到的影子即为所得平面图形. 【答案】A.（2）将一包装卷筒卫生纸按如图所示的方式摆放在水平桌面上，则从上面看得到的平面图形是（ ）【知识点】从不同方向看立体图形. 【数学思想】【解题过程】解：从上面看可得两个同心圆，故选C.【思路点拨】找到从上面看所得到的图形即可，注意所有能看到的棱都应表现在平面图形中． 【答案】C ．（3）图甲是某零件的直观图，则从左面看所得到的平面图形为（ ）【知识点】从不同方向看立体图形. 【数学思想】【解题过程】解：从左面看所得平面图形为：故选D.【思路点拨】根据从左面看得到的视图判定则可． 【答案】D.（4）在如图四个几何体中，从正面、上面看所得平面图形都是圆的为（ ）A.B.C.D.A.B. C.D.【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：圆柱从正面、左面看所得图形都是矩形，从上面看所得图形是圆；圆台从正面、左面看所得图形都是等腰梯形，从上面看所得图形是圆环；圆锥从正面、左面看所得图形都是等腰三角形，从上面看所得图形是圆和圆中间一点；球从正面、左面、上面看所得图形都是圆．故选D.【思路点拨】分别分析四个选项从正面、左面、上面看所得平面图形，从而得出都是圆的几何体.【答案】D.(二)课堂设计1.知识回顾（1）回顾常见的平面图形和立体图形（2）立体图形的分类及名称2.问题探究探究一：识别从正面、左面、上面看物体所得平面图形★▲●活动①学生自主学习：教材81页,体会、感悟从正面、左面、上面看得到的平面图形.师问：在教材图9.1—6（1）中，你从正面看得到的平面图形是什么？学生举手抢答.师问：从正面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的长和高.师问：在教材图9.1—6（1）中，你从左面看得到的平面图形是什么？学生举手抢答.师问：从左面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的宽和高.师问：在教材图9.1—6（1）中，你从上面看得到的平面图形是什么？学生举手抢答.师问：从上面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的长和宽.总结：提炼判断的方法：从正面看：可知立体图形的长和高；从左面看：可知立体图形的宽和高；从上面看：可知立体图形的长和宽.【设计意图】通过实物模型，让学生充分发挥想象，识别从正面、左面、上面不同方向看得到的平面图形，并让学生相互交流，提炼判断的方法：从正面看：可知立体图形的长和高；从左面看：可知立体图形的宽和高；从上面看：可知立体图形的长和宽.探究二会画从正面、左面、上面看物体所得平面图形★▲●活动①师问：如图是由4个大小相等的正方体搭成的几何体，同学们能画出从正面、左面、上面看得到的平面图形吗？请同学们试一试.学生活动：分别抽一个学生到黑板上画从正面、左面、上面看得到的平面图形，其余学生在练习本上画.总结：画从正面、左面、上面看得到的平面图形分别是.【设计意图】通过画实物模型从正面、左面、上面看得到的平面图形，掌握画视图的方法，进一步体会立体图形与平面图形的关系，发展学生的空间想象能力.●活动②集思广益，讨论交流解决问题师问：你能找出下列几何体从正面看所得的平面图形与其他三个不同的是谁吗？学生举手抢答:C．总结：师引导学生辨析：A.从正面看第一层三个小正方形，第二层中间一个小正方形；B.从正面看第一层三个小正方形，第二层中间一个小正方形；C.从正面看第一层三个小正方形，第二层左边一个小正方形、中间一个小正方形；D.从正面看第一层三个小正方形，第二层中间一个小正方形.【设计意图】本题设计考查了简单组合体从正面所得的平面图形，目的让学生仔细观察，细心分辨，展示学生几何直观能力，在训练中进一步掌握识别视图的方法.●活动③反思过程，发散思维师问：如图所示，由若干个相同的小正方体组合而成的一个几何体从正面、左面、上面看得到的平面图形，你想象这个几何体是由几个小正方体组成的吗？学生举手抢答：该几何体从正面、上面看所得平面图形可确定该几何体共有2层2列，于是可判定这个几何体的底层应该有3个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为3+1=4个.总结：由从正面、左面、上面看得到的平面图形还原为实物，提炼方法：“从上面看得到的图打地基，从正面看得到的图疯狂盖，从左面看得到的图拆违章”，并解释其含义.【设计意图】由几何体从正面、左面、上面看得到的平面图形，还原实物的小正方体的个数，让学生进一步熟悉立体图形与平面图形之间的关系，同时发展学生的逆向思维，培养空间观念.探究三运用知识解决问题●活动①例1.如图的几何体是由一个正方体切去一个小正方体形成的，从正面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看得到的图形是大正方形的右上角有个小正方形，故选D.【思路点拨】从正面看得到的图形是大正方形的右上角有个小正方形，强调看得见的画实线，看不见的画虚线.A. B. C. D.【答案】D.练习：下列水平放置的四个几何体中，从正面看得到的图形与其它三个不相同的是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.从正面看得到的图形为长方形；B.从正面看得到的图形为长方形；C.从正面看得到的图形为长方形；D.从正面看得到的图形为三角形．则从正面看得到的图形与其它三个不相同的是D．【思路点拨】分别找到四个几何体从正面看所得到的图形比较即可．【答案】D．【设计意图】再次训练由实物模型（立体图形）向平面图形转化.●活动2例2.如图所示的几何体从上面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.是从左边看得到的图形；B. 是从正面看得到的图形；从上面看是一个有直径的圆环，C错误，故选D.【思路点拨】从上面看是一个有直径的圆环，看得见的线画实线.【答案】D．练习：如图是由4个大小相同的正方体搭成的几何体，其从上面看所得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看可得到一行正方形的个数为3，故选：C.【思路点拨】从上面看可得到一行正方形的个数为3个.【答案】C．【设计意图】再次训练由实物模型（立体图形）向平面图形转化.●活动3例3 .一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：根据所给出的图形和数字可得：从正面看有3列，每列小正方形数目分别为3、2、3，则符合题意的是D.【思路点拨】由已知条件可知，从正面看有3列，且每列小正方形数目为从上面看所得图形中该列小正方形数字中的最大数字，每列小正方形数目分别为3、2、3，据此可得出图形．【答案】D.练习：某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们从正面、左面、上面看所得的平面图形，则货架上的红烧牛肉方便面至少有（）盒.A.8B.9C.10D.11【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：易得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少共有9个碗．故选B.【思路点拨】掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．【答案】B．【设计意图】由几何体从正面、左面、上面看得到的平面图形，还原实物的个数，考查学生对三视图掌握程度和灵活运用能力，同时发展学生的逆向思维，培养空间观念.3.课堂总结知识梳理（1）会识别从正面、左面、上面看物体所得的平面图形；（2）会画简单组合几何体从正面、左面、上面看物体所得的平面图形；（3）根据从正面、左面、上面看物体所得平面图形，还原实物图.重难点归纳（1）准确识别从正面、左面、上面看物体所得的平面图形；（2）根据从正面、左面、上面看物体所得平面图形，还原实物图.(三)课后作业基础型自主突破1.6月15日“父亲节”，小明送给父亲一个礼盒（如图），该礼盒从正面看所得的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看，是两个矩形，右边的较小．故选A.【思路点拨】从正面看，是两个矩形，右边的较小．【答案】A.2．如图1放置的一个机器零件，若其从正面看所得到的图形如图2，则从上面看所得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看可得到左右相邻的3个矩形．故选D．【思路点拨】从正面看上面的小正方体放在下面长方体的中间，从上面看可得到左右相邻的3个矩形，且中间矩形要大些．【答案】D．3.如图，从左面观察这个立体图形，能得到的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解；从左面看下面一个正方形，上面一个正方形，故选A．【思路点拨】从左面看下面一个正方形，上面一个正方形.【答案】A．4.下列水平放置的几何体中，从上面看所得平面图形不是圆的是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.从上往下看得到的平面图形是一个圆，故本选项错误；B.从上往下看得到的平面图形是一个圆，故本选项错误；C.从上往下看得到的平面图形是一个正方形，不是圆，故本选项正确；D.从上往下看得到的平面图形是一个圆，故本选项错误.【思路点拨】上往下看得到的视图，分别判断出各选项的视图即可得出答案．【答案】C．5.如图所示的几何体是由4个小正方体搭成，则从正面看所得的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看第一层两个小正方形，第二层左边一个小正方形，故选C．【思路点拨】从正面看第一层两个小正方形，第二层左边一个小正方形，可得答案．【答案】C．6.从不同方向看一只茶壶，你认为是从上面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看得到的图形，A符合题意.【思路点拨】从上面看得到的图形，注意分清是实线或是虚线.【答案】A.能力型师生共研1.如图所示是某几何体从正面、左面、上面所得的图形，则对应的几何体是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：逐个验证下面的实物，B符合题意，故选B.【思路点拨】由下面的实物，反过来验证即可，注意有无线段连接.【答案】B.2.一个几何体的三视图如图所示，则该几何体的形状可能是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面、左面看可得此几何体上面为台，下面为柱体，从上面往下看，是圆环，故选D.【思路点拨】从正面、左面看可得此几何体上面为台，下面为柱体，从上面往下看，是圆环，即可判定答案.【答案】D.探究型多维突破1.如图是某几何体的从正面、左面、上面看所得的平面图形，该几何体的侧面积（）12A.6B.π4C.π6D.π【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：观察从正面、左面、上面看所得的平面图形知：该几何体为圆柱，高为3cm，底面直径为2cm，侧面积为：2π×3=6π，故选C．【思路点拨】先判断出该几何体为圆柱，然后计算其侧面积即可．【答案】C．2.如图，是由若干个相同的小立方体搭成的几何体从上面、左面看所得的平面图形．则小立方体的个数可能是（）A．5或6 B．5或7 C．4或5或6 D．5或6或7【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：由俯视图易得最底层有4个小立方体，由左视图易得第二层最多有3个小立方体和最少有1个小立方体，那么小立方体的个数可能是5个或6个或7个．故选D．【思路点拨】观察易得这个几何体共有2层，由从上面看可得第一层立方体的个数，由从左面看可得第二层最多和最少小立方体的个数，相加即可．【答案】D．自助餐1.如图中几何体从上面看的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看易得第一层最右边有1个正方形，第二层有3个正方形．故选A．【思路点拨】从上面看易得第一层最右边有1个正方形，第二层有3个正方形．【答案】A．2.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是（）A.长方体B.圆柱体C.球体D.三棱柱【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：长方体、圆柱体、三棱体为柱体，它们的主视图都是矩形；球的三种视图都是圆形．故选：C．【思路点拨】几何体可分为柱体，锥体，球体三类，长方体、圆柱体、三棱体为柱体，它们从正面看图形都是矩形；球从三个方向看都是圆．【答案】C．3.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体从上面看所得图形的面积是．【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看三个正方形组成的矩形，矩形的面积为1×3=3．【思路点拨】根据从上面看得到的图形是三个正方形组成的矩形即可解答.【答案】3.4. 一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为___________.【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：上面看所得图形可得：碟子共有3摞，从正面和左面所得图形看，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个.【思路点拨】从上面看所得图形可得：碟子共有3摞，结合从正面（主视图）和左面（左视图）图形看，可得每摞碟子的个数，相加可得答案．【答案】12.5.如图是一个几何体的从正面、左面、上面看所得的图形，若这个几何体的体积是36，求它的表面积．【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：∵由从正面、左面看所得图形得出长方体的长是6，宽是2，这个几何体的体积是36，∴设高为h ，则6×2×h=36，解得：h=3，∴它的表面积是：722)636232(=⨯⨯+⨯+⨯．【思路点拨】根据从正面看与从左面看所得图形得出长方体的边长，再利用图形的体积得出它的高，进而得出表面积．【答案】72.6.如图所示是由若干个完全相同的小正方体搭成的几何体从正面、上面看所得的图形．试讨论这个几何体可能是由多少个正方体搭成的．【知识点】从不同方向看立体图形.【数学思想】分类讨论.【解题过程】解：综合从正面看所得图形和从上面看所得图形，这个几何体的底层有4个小正方体，第二层最少有1个，最多有2个，第三层最少有1个，最多有2个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1+1=6个，至多需要小正方体木块的个数为：4+2+2=8个，即这个几何体可能是由6或7或8个正方体搭成的．【思路点拨】由从正面看所得图形分析，这个几何体共有3层，由从上面看所得图形可得第一层立方体的个数，由从正面看所得图形可知第二、三层立方体的可能的个数，相加即可．【答案】6或7或8．。

从左面看从上面看从前面看正三棱锥圆台圆锥看的角度实物图圆柱从上面看从左面看从正面看从正面看从左面看从上面看利用正方体摆成下面的图形分别从正面左面上面观察这个图形各能得到什么平面图形
第四章 几何图形初步
4.1.1立体图形和平面图形
（2）从不同的角度看立体图形
题 西 林 壁
苏 轼
横 看 成 岭 侧 成 峰
利用正方体，摆成下面的图形，分别从正 面、左面、上面观察这个图形，各能得到什么 平面图形？
从正面看
从上面看
从左面看
由5个相同的小立方块搭成的几何体如图 所示，请画出它的三视图。
主视图
左视图
俯视图
1、如图是由几个小立方体 所搭几何体的俯视图， 小正方形中的数字表示在该 位置小正方体的个数。 你能摆出这个几何体吗？ 试画出这个几何体的主 视图与左视图。 主视图： 左视图：
远 近 高 低 各 不 同
不 识 庐 山 真 面 目 ,
只 缘 身 Байду номын сангаас 此 山 中
.
,
.
学习目标：
1．能从不同角度观察一些几何体，以及它们简单 的组合得到的平面图形。 2．初步培养学生的空间观念和几何直觉。 学习重点： 从不同角度观察几何体。 学习难点： 了解从物体外形抽象几何体的方法。
分别从正面、左面、上面观察这个长方体, 看一看各能得到什么平面图形?
提示：可见棱应画为实线形线段；不可见棱应 画为虚线形线段.
从 正 面 看 从 左 面 看
从 上 面 看
从前面、上面、左面观察如下表所示的圆锥、圆台、正三棱锥、圆 柱请你将它们的三视图填入下表中.
圆锥
圆台
正三棱锥
圆柱
实物图
看的角度

4.1.2 从不同方向看立体图形与立体图形的展开图分层作业．．．．【答案】C．．．．【答案】D【分析】根据圆柱的展开图的特征可直接得到答案．【详解】解：圆柱由上下底面的圆以及侧面组成，展开后上下底面的圆在侧面的两侧，侧面展开为长方形，故选D．【点睛】本题考查了几何体的展开图，熟悉圆柱的展开图特征是解答此题的关键．A．B．C．D．【答案】D【分析】通过展开图的面数，展开图的各个面的形状进行判断即可．【详解】解：从展开图可知，该几何体有七个面，两个五边形的底面，五个长方形的侧面，因此该几何体是五棱柱，故选：D．【点睛】本题考查棱柱的展开与折叠，掌握棱柱展开图的特征是正确判断的关键．4．如图是由7个相同的小正方体搭成的几何体，则从正面看该几何体得到的平面图形是（）A．B．C．D．【答案】A【分析】根据从不同角度看几何体即可判定．【详解】解：从正面看分三层，从上至下依次是一个，二个，三个小正方形，故选：A．【点睛】本题考查了从不同角度看几何体，解题的关键是理解几何体的特征．5．下列图形中，不是正方体平面展开图的是（ ）A．B．C．D．【答案】D【分析】根据正方体的展开图，逐项分析判断即可求解．【详解】解：由四棱柱四个侧面和上下两个底面的特征可知，A，B，C选项可以拼成一个正方体；而D选项，上底面不可能有两个，故不是正方体的展开图．故选：D．【点睛】本题主要考查的是正方体的展开图，熟记不能折叠的“凹”，“田”两种特殊形态是解题的关键．6．下列几何体都是由大小相同的小正方体组成的，其中从正面看到的平面图形与从左面看到的平面图形相同的几何体是（）A．B．C．D．【答案】C【分析】利用图形的三视图分析即可求出正确答案．【详解】解：由题意可知：A、从正面和左面看到的平面图形分别为和，故不相同，不符合题意；B、从正面和左面看到的平面图形和，故不相同，不符合题意；C、从正面和左面看到的平面图形分别为和，故相同，符合题意；D、从正面和左面看到的平面图形和，故不相同，不符合题意；故选：C．【点睛】本题考查简单图形的几何视图，解题的关键是能够掌握简单组合图形的几何视图．A．只有从左面看到的形状图没有发生变化B．从正面看到的和从上面看到的形状图没有发生变化C．从左面看到的和从上面看到的形状图没有发生变化D．只有从正面看到的形状图没有发生变化【答案】C【点睛】本题考查了从不同方向看几何体，能简单画出从不同的方向看到的几何体的形状是解本题的关键．8．棱柱的表面展开图是两个相同的形和一些形；圆柱的表面展开图是两个相同的一个形；圆锥的表面展开图是一个和一个形．【答案】多边长方圆长方圆【答案】社【分析】利用正方体及其表面展开图的特点解题即可；【详解】解：这是一个正方体的平面展开图，共有六个面，其中【答案】9【分析】根据题意得第一层有4桶，第二层最少有（1）如果A面在长方体的底部，那么（2）这个长方体的体积为【答案】F6【分析】（1）根据展开图，可得几何体，面，可得答案；【点睛】本题考查了几何体的展开图，利用了几何体展开图组成几何体时面与面之间的关系．13．如图是由九块积木搭成，这几块积木都是相同的正方体，请画出从正面、左面、上面看到的这个几何体的形状图．【答案】见解析【分析】由已知条件可知，主视图有4列，每列正方形的的数目从左往右分别为1，3，1，1；左视图有3列，每列正方形的的数目从左往右分别为3，2，1；俯视图有4列，每列正方形的的数目从左往右分别为1，3，1，1，即可画出从正面、左面、上面看到的这个几何体的形状图．【详解】由已知条件可知，主视图有4列，每列正方形的的数目从左往右分别为1，3，1，1；左视图有3列，每列正方形的的数目从左往右分别为3，2，1；俯视图有4列，每列正方形的的数目从左往右分别为1，3，1，1．如下图所示：【点睛】本题考查了从不同方向看组合体，直接画出不同方向看到的图形是解题的关键．14．一个几何体由若干大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置小立方块的个数．请你画出从正面和从左面看到的这个几何体的形状图．【答案】作图见解析【分析】根据从上面看组合体得到的形状图及相应数字可以想象该组合体的空间立体结构，进而得到从正面看与从左面看的形状图．【点睛】本题主要考查从三个方面看组合体得到的形状图，从上面看得到组合体的形状图出发，结合数字空间想象出组合体的空间立体结构是解决问题的关键．15．下图是一个正方体的表面展开图，已知在原正方体中，相对面上的数的和为【答案】9-【分析】观察得到相对面，利用互为相反数的两个数相加得【详解】解：将这个展开图折成正方体，则面，．(1)求出至少用布料多少平方厘米？A．15-B．10【答案】C【分析】先根据正方体的表面展开图，找出相对的面，然后根据正方体中相对的面上的数字或代数式互为相反数，列出方程求出x、y的值，即可得出【详解】由正方体的表面展开图，可知：解得：5x=，=2y-．∴()xy=´-=-．5210故选C．【点睛】本题主要考查了正方体的表面展开图及相反数的概念，准确找出正方体中相对的面上的数字或代数式，再根据相反数的概念列出方程是解题的关键．18．小明用纸（如图）折成一个正方体的盒子，里面装入礼物，混放在下面的盒子里，请观察，礼物所在的盒子是（ ）A．B．C．D．【答案】B【分析】根据正方体展开图的11种特征，此平面图为正方体展开图的“141--”型，折成正方体后，涂色三角形与斜线三角形有一条直角边重合，据此即可作出选择．【详解】解：把折成一个正方体的盒子是：故选：B【点睛】本题主要考查了正方体展开图，关键弄清这个正方体展开图折成正方体后，涂色三角形与斜线三角形有一条直角边重合。

1. 你虽然没有完整地回答问题，但你能大胆发言就是好样的！
此页为防盗标记页（下载后可删）
1、你的眼睛真亮，发现这么多问题！ 2、能提出这么有价值的问题来，真了不起！ 3、会提问的孩子，就是聪明的孩子！ 4、这个问题很有价值，我们可以共同研究一下！ 5、这种想法别具一格，令人耳目一新，请再说一遍好吗？ 6、多么好的想法啊，你真是一个会想的孩子！ 7、猜测是科学发现的前奏，你们已经迈出了精彩的一步！ 8、没关系，大声地把自己的想法说出来，我知道你能行！ 9、你真聪明！想出了这么妙的方法，真是个爱动脑筋的小朋友！ 10、你又想出新方法了，真会动脑筋，能不能讲给大家听一听？ 11、你的想法很独特，老师都佩服你！ 12、你特别爱动脑筋，常常一鸣惊人，让大家禁不住要为你鼓掌喝彩！ 13、你的发言给了我很大的启发，真谢谢你！ 14、瞧瞧，谁是火眼金睛，发现得最多、最快？ 15、你发现了这么重要的方法，老师为你感到骄傲！ 16、你真爱动脑筋，老师就喜欢你思考的样子！ 17、你的回答真是与众不同啊，很有创造性，老师特欣赏你这点！ 18、××同学真聪明！想出了这么妙的方法，真是个爱动脑筋的同学！ 19、你的思维很独特，你能具体说说自己的想法吗？ 20、这么好的想法，为什么不大声地、自信地表达出来呢？ 21、你有自己独特想法，真了不起！ 22、你的办法真好！考虑的真全面！ 23、你很会思考，真像一个小科学家！ 24、老师很欣赏你实事求是的态度！ 25、你的记录很有特色，可以获得“牛津奖”！
此页为防盗标记页（下载后可删）
1、谢谢大家听得这么专心。 2、大家对这些内容这么感兴趣，真让我高兴。 3、你们专注听讲的表情，使我快乐，给我鼓励。 4、我从你们的姿态上感觉到，你们听明白了。 5、我不知道我这样说是否合适。 6、不知我说清了没有，说明白了没有。 7、我的解释不知是否令你们满意，课后让我们大家再去找有关的书来读读。 8、你们的眼神告诉我，你们还是没有明白，想不想让我再讲一遍？ 9、会“听”也是会学习的表现。我希望大家认真听好我下面要说的一段话。 10、从听课的情况反映出，我们是一个素质良好的集体。 1、谢谢你，你说的很正确，很清楚。 2、虽然你说的不完全正确，但我还是要感谢你的勇气。 3、你很有创见，这非常可贵。请再响亮地说一遍。 4、××说得还不完全，请哪一位再补充。 5、老师知道你心里已经明白，但是嘴上说不出，我把你的意思转述出来，然后再请你学说一遍。 6、说，是用嘴来写，无论是一句话，还是一段话，首先要说清楚，想好了再说，把自己要说的话在心里整理一下就能说清楚。 7、对！说得很好，我很高兴你有这样的认识，很高兴你能说得这么好！ 8、我们今天的讨论很热烈，参与的人数也多，说得很有质量，我为你们感到骄傲。 9、说话，是把自己心里的想法表达出来，与别人交流。说时要想想，别人听得明白吗？ 10、说话，是与别人交流，所以要注意仪态，身要正，不扭动，眼要正视对方。对！就是这样！人在小时候容易纠正不良习惯，经常 注意哦。

第 2學时4．1．1 几何图形（2）學习目标：1．从不同方向观察一个物体,体会其观察结果的不一样性．2．能画出从不同方向看一些基本几何体或其简单组合得到的平面图形．3．初步建立空间观念．學习重点：识别并会画出从不同方向看简单几何体所得到的平面图形．學习难点：识别并会画出从不同方向看简单组合体所得到的平面图形．一、自主學习：1．观察你身边的一个物体,试着从不同的角度去看它,你看到的形状是一样的吗？2．下面这几个几何体,试着从不同角度去看看,你得到了怎样的几何图形？【老师提示】：我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、从左面、从上面三个方向来观察物体．通过这样的观察,就能把一个立体图形用几个平面图形来描述．3．分别正面、左面、上面再来观察上面的三个几何体,把观察的结果与同學交流．二、合作探究：1．分别从正面、左面、上面三个方向观察下面的几何体,把观察到的图形画出来．（1）从正面看从左面看从上面看（2）从正面看从左面看从上面看（3）从正面看从左面看从上面看2．（1）小组合作,可用正立体积木摆出书上的立体图形,再观察．（2）改变正立体积木的摆放位置,你摆我答,合作學习．（3）观察身边的几何体,如文具盒、同學的水杯等物品,与同學交流分别从正面、左面、上面所看到的几何图形．【老师提示】对于一些立体图形的问题,常把它们转化为平面图形来研究和处理．3．苏东坡有一首诗《题西林壁》“横看成岭侧成峰,远近高低各不同．不识庐山真面目,只缘身在此山中．”为什么横看成岭侧成峰？这有怎样的数學道理？三、學习小结：四、作业：（准备长方体形状的包装盒至少一个）。

《从不同方向观察立体图形》教学反思《新课标》倡导自主学习、合作交流、实践创新的学习方式，所以本节课的教学活动从学生的生活经验和已有的知识背景出发，为学生提供了充分的活动和交流机会，促使他们在自主探索的过程中真正的理解和掌握基本的知识技能、数学方法，获得数学活动的经验。

整个教学过程学生始终处于轻松、愉快并积极参与的学习状态，自主地思考探究，有序地合作交流。

学生在一种民主、和谐、不断体验的氛围中，充分掌握了从不同角度观察物体的方式、思考问题的方法。

1、精心设计教学活动，让学生在活动中观察感悟积累经验。

我在准确把握教材的编写意图和教学要求的基础上，对学生的活动作了精心设计。

本节课以学生为主体，以活动为主线，注重学生的动手操作、观察体验、合作交流的过程。

课堂中注重创设良好的学习氛围，营造和谐、轻松的学习环境。

每一次观察力求做到目的明确，反馈及时，并尽可能让学生人人参与，让学生在活动中获得真实体验。

“动”让学生的空间想象能力和抽象思维能力得到了多层次的发展和提高。

体现了学生的数学学习是一个生动活泼、主动的和富有个性的过程。

给学生提供了直观的、形象的学习材料，注重了让学生动手操作，让学生自己体验的方法。

学生是学习的主人，教师是学生学习的合作者，引导者，把学习知识、发现知识、探究知识的机会充分让给了学生，学生在愉快、轻松的氛围中努力去探寻知识的奥秘。

教师在学生认知发展水平和已有知识经验基础上，引导学生动手操作，自主探索与合作交流。

学生用自己的双手去操作，用自己的眼睛去观察，用自己的头脑去判断，用自己的语言去表达，体验着自主、挑战、胜利带来的愉悦。

学生的数学学习活动生动活泼，主动而富有个性。

本节课循序渐进地让学生经历由观察模型、搭建模型、画出三种形状图，到脱离模型、由形（立体图形）悟形（从正面、左面、上面观察得到的平面图形）、由数（从上面看的平面图形的大小及其相应位置数量信息）悟形（立体图形），从直观和操作入手、让学生能够充分感知从不同角度观察事物的不同体验，充分调动了学生学习积极性，培养和渗透空间想象能力和抽象概括能力。

《观察物体》知识点归纳一、观察物体的基本概念观察物体是指通过眼睛或其他感官对物体的形状、大小、颜色、位置等方面进行感知和认识的过程。

在数学中，观察物体主要涉及从不同角度观察立体图形，以了解其外观特征和空间结构。

二、从不同角度观察单个物体1、从前面观察从物体的正面观察，能看到物体的前面部分，包括正面的形状、颜色、图案等。

2、从侧面观察分为左侧面和右侧面观察。

从侧面观察可以看到物体的侧面形状和特征。

3、从上面观察从物体的顶部向下观察，能看到物体的顶部形状和上面的图案、布局等。

例如，观察一个长方体盒子，从前面看可能是一个长方形，从侧面看可能是一个长方形或正方形（取决于长方体的长宽高比例），从上面看则是一个长方形。

三、从不同角度观察多个组合物体当观察多个物体组合在一起的情况时，需要更加仔细地分辨每个物体在不同角度下的可见部分和相互遮挡关系。

1、确定观察的方向首先要明确是从前面、侧面还是上面进行观察。

2、分析物体之间的位置关系判断各个物体的相对位置，哪些物体在前，哪些在后，哪些在左，哪些在右，哪些在上，哪些在下。

3、想象遮挡部分考虑到物体之间的遮挡，被前面物体挡住的部分在当前观察角度是看不到的。

例如，观察由两个正方体组成的“T”字形组合，从前面看能看到一个“T”形，从上面看是两个并排的正方形，从侧面看则可能是一个长方形。

四、观察物体与三视图1、三视图的概念三视图包括主视图（从前面观察得到的视图）、左视图（从左侧面观察得到的视图）和俯视图（从上面观察得到的视图）。

2、三视图的绘制方法主视图：反映物体的长和高。

左视图：反映物体的宽和高。

俯视图：反映物体的长和宽。

在绘制三视图时，要注意线条的虚实，被遮挡的部分用虚线表示。

3、由三视图还原立体图形通过给定的三视图，想象出物体的立体形状。

可以先根据主视图和俯视图确定物体在水平方向的形状和布局，再结合左视图确定物体在垂直方向的高度和形状。

五、观察物体在生活中的应用1、建筑设计建筑师在设计建筑物时，需要从不同角度观察设计模型，以确保外观美观且结构合理。

俯视图
利用骰子，摆成下面的图形，分别从正面、 左面、上面观察这个图形，各能得到什么平 面图形？
从正面看
从左面看
从上面看
习题4.1 第1、4题
正视图
左视图
俯视图
常见的几何体：
棱柱
棱锥
圆柱 圆锥
从左边看 左视图
俯视图
从上面看
长方体
从正面看
正视图
俯视图
左视图
正视图
左视图
俯视图 正视图
俯视图 左视图
正视图
从你所在的位置看这组几何体，看到的是什么 样子？能否把你所看到的样子画下来？
正视图左Biblioteka 图俯视图从上面看从左面看
从正面看
正视图
左视图
长方体从正面看从左边看从上面看正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图正视图左视图俯视图从你所在的位置看这组几何体看到的是什么样子
对于一些立体图形的问题，常把它们转化为平面图形来研究 和处理，从不同的方面看立体图形，往往会得到不同形状的平面 图形。下图是一个工件，我们从不同的方向来看它：

4.1.1 立体图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》教案【教学目标】:1.能直观认识立体图形和展开图,了解研究立体图形的方法.2.会由展开图联想对应的立体图形形状.【教学重点】:1.识别一些基本几何体(直棱柱、圆柱、圆锥、球)以及它们的简单组合得到的立体图形.2.正确判断哪些平面图形可以折叠为立体图形、某个立体图形的展开图可以是哪些平面图形.【教学难点】:了解基本几何体与其展开图之间的关系,体会一个立体图形按照不同方式展开可得到不同的平面展开图.【教学过程】:一、从不同方向看立体图形1.学生阅读课本P117,图4.1-6及以上相关内容,理解从不同方向看立体图形的意义和用途.2.练习:课本P121第4题.3.小结:从三个不同方向看立体图形的方法.4.小组合作探究P117图4.1-7.问题:(1)从正面看,有几层?每一层分别有几个正方形?(2)从上面看,有几个正方形,这些正方形是怎样排列的?(3)从左面看,有几列?每一列有几个正方形?(4)画出从三个不同方向看该立体图形所得到的平面图形.5.能力提升练习:(1)由相同的小正方体搭成的几何体从正面看和从上面看得到的平面图形如图:画出从左面看该几何体得到的平面图形.(2)由相同小立方块搭成的几何体从正面看和从上面看得到的平面图形如图所示:搭成这个几何体最多要多少个小立方块?最少呢?二、立体图形的展开图1.学生阅读课本P117图4.1-8及相关内容.2.动手操作:将一个长方体墨水瓶盒按不同的棱剪开铺平,并画下其形状观察长方体墨水瓶盒展开图中有哪些平面图形,这些平面图形之间大小形状有什么关系?3.课本P118探究:(1)先由平面图形想象立体图形的形状.(2)实际操作:将这些平面展开图画在纸上,看能否围成想象的立体图形.4.小组合作探究:正方体的平面展开图共有哪些形状?5.交流总结:正方体的平面展开图形状:141型:(共6个).231型:(共3个).33型:(1个).222型:(1个).6.练习(1)课本P118第2题.(2)如图所示,经过折叠可以围成一个棱柱的是( )(3)课本P123第12题.三、课时小结学生谈:我知道了什么?我学会了什么?我发现了什么?四、课堂作业1.课本P122第6题、第7题.2.下图是一个立方体纸盒的展开图,其中三格已经分别填入一个数,请在其余三个正方形内填入所有可能的数,使得折成立方体后相对面上的两个数绝对值相等,则填入正方形间A,B,C内的数依次为.4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》同步练习一、选择题1．由四个大小相同的正方体组成的几何体如图所示，那么它的俯视图是( )．2．如图所示的四种物体中，哪种物体最接近于圆柱( )．3．如图是一正方体纸盒的展开图，每个面上都标注了字母或数字，则面a 在展开前所对的面上的数字是( )．A．2 B．3 C．4 D．54．按如图所示的图形中的虚线折叠可以围成一个棱柱的是( )．5．如图所示，下列图形绕着虚线旋转一周得到圆锥体的是 ( )6．将左图中的正方体纸盒沿所示的粗线剪开，其平面展开图的示意图为（）A. B. C. D.二、填空题7．五棱柱有________个顶点，________条棱，________个面．8．柱体包括________和________，锥体包括________和________．9．一个正方体的每个面都写有一个汉字，其平面展开图如图所示，那么在该正方体中，和“超”相对的字是________．10．(内蒙古赤峰)如图所示是一个几何体的三视图，则这个几何体是________．11．圆锥的底面是__________形，侧面是__________的面，侧面展开图是__________形.12．当笔尖在纸上移动时，形成_______，这说明：_____；表针旋转时，形成了一个，这说明：；长方形纸片绕它的一边旋转，形成的几何图形就是，这说明： .三、解答题13.如图所示是一个长方体的展开图，每个面上都标注了字母，请根据要求回答问题：(1)如果面A在多面体的上面，那么哪一面会在下面?(2)如果面F在多面体的后面，从左面看是面B，那么哪一面会在上面?(3)从右面看是面A，从上面看是面E，那么哪一面会在前面?14．如图所示是一个机器零件从正面看和从上面看所得到的图形，求该零件底面积×高)．的体积(π取3.14，单位：mm)(提示：V=圆柱15. 如图所示的一张硬纸片，它能否折成一个长方体盒子？若能，说明理由，并画出它的立体图形，计算它的体积．参考答案一、选择题1.B；2.A；3.B；【解析】要求面a在展开前所对的面上的数字，我们可以把正方体的展开图折叠起来，则面a、2、3、4按照第一、三个对应，第二、四个对应，于是面a在展开前所对的面上的数字为3．4. C ；【解析】A、D中两个底面不能放在同一侧，B中侧面个数与底面边数不等，故选C．5. D ；【解析】选项A、B、C、D中的图形旋转一周分别形成圆台、球、圆柱和圆锥，故选D．6. C；【解析】由正方体的表面展开图的特点再结合实际操作，便可得解．二、填空题7. 10， 15， 7 ；【解析】五棱柱上底面有5个顶点，下底面有5个顶点，共10个顶点；上、下底面各有5条棱，竖直有5条棱，共15条棱；7个面，其中5个侧面，2个底面．8. 圆柱，棱柱；圆锥，棱锥9. 自；【解析】要弄清立体图形与其平面展开图各部分间的关系，需要较强的空间想象能力，这种能力是建立在动手操作、认真观察与善于思考的基础上．10.三棱柱(或填正三棱柱) ；【解析】考查空间想象能力．11.圆，曲，扇；【解析】动手操作或空间想象，便得答案．12.一条线，点动成线；圆面，线动成面；圆柱体，面动成体三、解答题13.解：(1)如果面A在多面体的上面，那么面C会在下面．(2)如果面，在多面体的后面，从左面看是面C，那么向外折时面C会在上面，向里折时面A会在上面．(3)从右面看是面A，从上面看是面E，那么向外折时从前面看是面B，向里折时从前面看是面D．14．解：22032302540400482π⎛⎫⨯⨯+⨯⨯=⎪⎝⎭(mm3)，即该零件的体积为40048 mm3．提示：由该零件从正面看和从上面看所得到的图形可以确定该零件是由上、下两部分组成的，上面是一个高为32 mm，底面直径为20 mm的圆柱；下面是一个长为30 mm，宽为25 mm，高为40 mm的长方体，零件的体积是圆柱与长方体体积之和．15. 【解析】解：能折成一个长方体盒子，因为符合长方体的平面展开图的所有条件，该几何体的立体图形如图所示．此长方体的长为5m，宽为2m，高为3m，所以它的体积为：5×2×3＝30(m3)．4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》导学案【学习目标】：1．从不同方向观察一个物体，体会其观察结果的不一样性．2．能画出从不同方向看一些基本几何体或其简单组合得到的平面图形．3．初步建立空间观念．【学习重点】：识别并会画出从不同方向看简单几何体所得到的平面图形．【学习难点】：识别并会画出从不同方向看简单组合体所得到的平面图形．【使用要求】：1．阅读课本P1192．尝试完成教材P120练习第1题；3．限时15分钟完成本导学案（合作或独立完成均可）；4．课前在小组内交流展示．【学习过程】一、自主学习：1．观察你身边的一个物体，试着从不同的角度去看它，你看到的形状是一样的吗？2．下面这几个几何体，试着从不同角度去看看，你得到了怎样的几何图形？【老师提示】：我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、从左面、从上面三个方向来观察物体．通过这样的观察，就能把一个立体图形用几个平面图形来描述．3．分别正面、左面、上面再来观察上面的三个几何体，把观察的结果与同学交流．二、合作探究：1．分别从正面、左面、上面三个方向观察下面的几何体，把观察到的图形画出来．（1）从正面看从左面看从上面看（2）从正面看从左面看从上面看（3）从正面看从左面看从上面看2．先阅读P119的教材再完成P119的探究．（1）小组合作，可用正立体积木摆出书上的立体图形，再观察．（2）改变正立体积木的摆放位置，你摆我答，合作学习．（3）观察身边的几何体，如文具盒、同学的水杯等物品，与同学交流分别从正面、左面、上面所看到的几何图形．【老师提示】对于一些立体图形的问题，常把它们转化为平面图形来研究和处理．3．P120练习第1题．3．苏东坡有一首诗《题西林壁》“横看成岭侧成峰，远近高低各不同．不识庐山真面目，只缘身在此山中．”为什么横看成岭侧成峰？这有怎样的数学道理？三、学习小结：四、作业：P123习题4.1第4、9、10、13题．（准备长方体形状的包装盒至少一个）。

从正面看
从上面看
三
棱
从左面看
柱
从正面看
典例精析
例1 下图是一个由9个正方体组成的立体图形，分别
从正面、左面、上面观察这个图形，各能得到什么平面
图形？
从上面看
从左面看 从正面看
练一练
图中的几何体从正面看得到的平面图形是___D____， 从左面看得到的平面图形是____C____， 从上面看得到的平面图形是____A____．
相 对 两 面 不 相 连
左右隔一列
上
下
隔
蓝
一
行
?
黄
总结归纳
巧记正方体的展开图口诀: 正方体盒巧展开， 六个面儿七刀裁， 十一类图记分明； 一四一呈6种， 二三一有3种， 二二二与三三各1种； 对面相隔不相连， 识图巧排“凹”和“田”.
红 蓝
黄
做一做
1.下列图形中，不是正方体表面展开图的是（ C ）
A
B
C
5.如图是一个立方体纸盒的展开图，使展开图沿虚 线折叠成正方体后相对面上的两个数互为相反数,求:
a _-_2_,b _-_7_,c __1__
2 c 7 -1 b
a
课堂小结
常见几何体的展开图
圆锥
四棱锥
长方体
三棱柱
三棱锥
三棱柱
正方体
圆柱
2.下图是一块带有圆形空洞和方形空洞的小木板， 则下列物体中既可以堵住圆形空洞，又可以堵住方形空 洞的是( B )．
3.下图是由一些相同的小正方体构成的几何体的 从正面、左面、上面看得到的三个平面图形，这些相 同的小正方体的个数是( B )．
A．4个 B．5个 C．6个 D．7个
4.下列的三幅平面图是三棱柱的表面展开图的有（A C）

《从不同方向看立体图形》评课稿本课选自新课标人教版七年级数学上册的4.1《几何图形》的第二课时，是学生已经在第一课时中认识了许多的几何图形之后继续认识几何图形的一个延续。

本节课为我们认识立体图形提供了一个良好的平台，让初步体会立体图形与平面图形相互转换的过程，初步建立空间观念，发展几何直觉。

在本课设计中，我以苏轼的诗句“横看成岭侧成峰，远近高低各不同”中所蕴含的数学道理引入新课，然后从学生熟悉的长方体、圆柱等立体图形着手，让学生了解到在数学中主要是从立体图形的正面、左面以及上面三个方向去看这个立体图形。

注重了引导学生经历观察、想象、交流等数学活动，教师引导学生积极地参与到数学学习活动中，真正成为数学学习的主人，充分体现了学生的主体地位，有意识地让学生在抽象思维、情感态度等方面得到进步与发展。

以下是我对这节课的教学反思。

这节课比较成功的地方，我觉得有这么几点：1、激发了学生的探究兴趣。

兴趣是学习的最佳动力。

在这节课一开始我就通过诗句中的数学来激发学生的学习兴趣，将学生自然的引入到了对新知的探究中。

2、为学生营造了探究的情境。

这节课中，在解决了如何从不同方向去看长方体后，接下来通过“练一练”、“猜一猜”、“动动手，画一画”等数学活动引导学生自己去探究圆柱、圆锥、球等几何图形分别从三个方向看到的平面图形，将学生引导到对知识的探索与研究中去。

在教学中，教师提供给学生一种自我探索、自我思考、自我创造、自我表现和自我实现的实践机会，使学生最大限度的投入到观察、思考、操作、探究的活动中。

3、注重让学生在操作中探究。

动手操作是一种充分展示学生个体的过程，是深受学生喜欢的实践活动，它为发挥学生学习的主体性作用提供了时间和空间。

因此，在本节教学中，比较注重学生的动手操作能力，尤其是平时一些学习比较弱的学生，及时的给予一些指导，让他们更好更快的掌握知识。

不足之处：在刚开始的教学设计中，是要求学生将之前制作好的一些立体图形的模型带到课堂中来看的，但是考虑到七（16）班的学生在平时上课时就比较活，所以在教学过程中如果放开让学生自己去看手中的模型，害怕不容易将学生收回来，这样的话可能教学内容就没有办法顺利的完成，所以最后就选择了不让学生带模型，直接让学生去看幻灯片。
