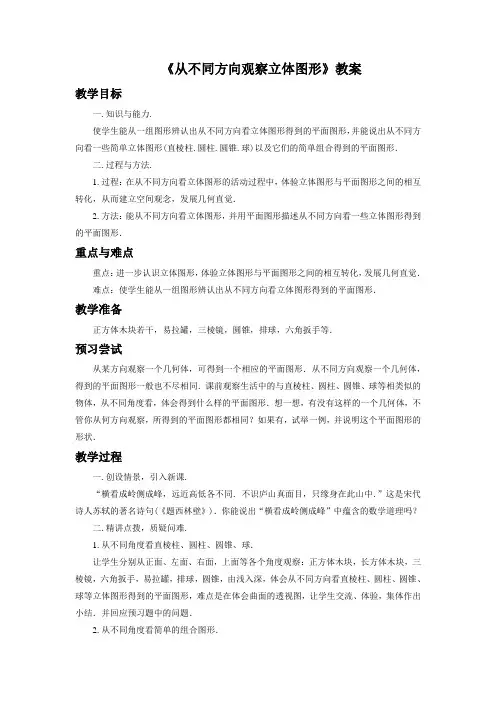

《从不同方向观察立体图形》教案教学目标一.知识与能力.使学生能从一组图形辨认出从不同方向看立体图形得到的平面图形，并能说出从不同方向看一些简单立体图形(直棱柱.圆柱.圆锥.球)以及它们的简单组合得到的平面图形．二.过程与方法.1.过程：在从不同方向看立体图形的活动过程中，体验立体图形与平面图形之间的相互转化，从而建立空间观念，发展几何直觉．2.方法：能从不同方向看立体图形，并用平面图形描述从不同方向看一些立体图形得到的平面图形．重点与难点重点：进一步认识立体图形，体验立体图形与平面图形之间的相互转化，发展几何直觉．难点：使学生能从一组图形辨认出从不同方向看立体图形得到的平面图形．教学准备正方体木块若干，易拉罐，三棱镜，圆锥，排球，六角扳手等．预习尝试从某方向观察一个几何体，可得到一个相应的平面图形．从不同方向观察一个几何体，得到的平面图形一般也不尽相同．课前观察生活中的与直棱柱、圆柱、圆锥、球等相类似的物体，从不同角度看，体会得到什么样的平面图形．想一想，有没有这样的一个几何体，不管你从何方向观察，所得到的平面图形都相同？如果有，试举一例，并说明这个平面图形的形状．教学过程一.创设情景，引入新课.“横看成岭侧成峰，远近高低各不同．不识庐山真面目，只缘身在此山中．”这是宋代诗人苏轼的著名诗句(《题西林壁》)．你能说出“横看成岭侧成峰”中蕴含的数学道理吗？二.精讲点拨，质疑问难.1.从不同角度看直棱柱、圆柱、圆锥、球．让学生分别从正面、左面、右面，上面等各个角度观察：正方体木块，长方体木块，三棱镜，六角扳手，易拉罐，排球，圆锥，由浅入深，体会从不同方向看直棱柱、圆柱、圆锥、球等立体图形得到的平面图形，难点是在体会曲面的透视图，让学生交流、体验，集体作出小结．并回应预习题中的问题．2.从不同角度看简单的组合图形．由少数组合逐步加多，如下图，画出下列几何体分别从正面、左面，上面看，得到的平面图形．(学生独立思考、合作交流，最后从模型上得到验证)三.课堂活动，强化训练.学生拿出课前准备的正方体、圆柱体、圆锥、球，或者是身边的文具物品等进行自由组合，然后互相观察，体会，讨论．四.延伸拓展，巩固内化.1.如图，桌上放着一个球和一个圆柱，下面a、b、c、d、e这五幅图分别是从什么方向看到的？2.在一个正方体中，截去一个小正方体的立体图如图所示，从左面观察这个图形，得到的平面图形是( )．3.如图，从正面、左面、上面观察下列两个立体图形，所得的平面图形中，什么图形相同？什么图形不同？4.一个由8个正方体组成的立体图形，从正面和上面观察这个图形时，得到的平面图形如图所示，那么从左面观察这个图形时，得到的平面图形可能是( )．5.圆柱三视图是( )．A．两个圆和一个长方形B．三个圆C．两个长方形和一个圆D．两个三角形和一个圆6.如图所示的圆锥的三视图是( )．A．正视图，左视图是三角形，俯视图是圆B．正视图，俯视图是三角形，左视图是圆和圆心C．正视图，左视图是三角形，俯视图是圆和圆心D．正视图，左视图是三角形，俯视图是圆和直径7.从不同的方向观察同一物体，我们把从正面看到的做，从左面看到的图形叫做，从上面看到的图形叫做．五.小结.这节课我们主要学习了从不同方向看立体图形得到平面图形，回顾学习过程，谈一谈自己有哪些学习成果.。

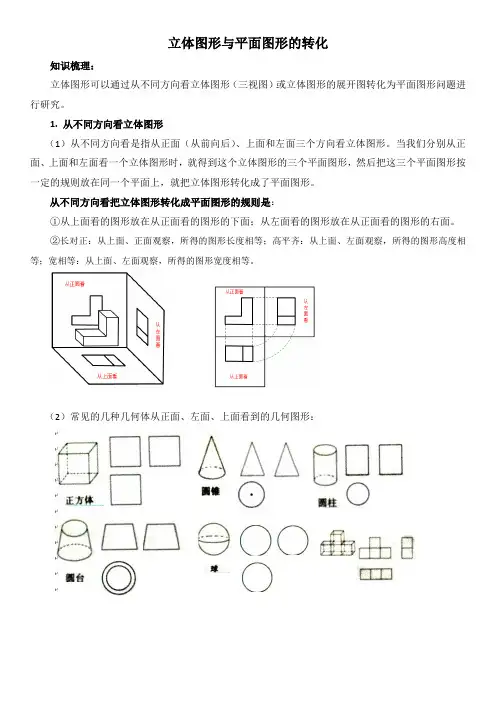

立体图形与平面图形的转化
知识梳理：
立体图形可以通过从不同方向看立体图形（三视图）或立体图形的展开图转化为平面图形问题进行研究。
1. 从不同方向看立体图形
（1）从不同方向看是指从正面（从前向后）、上面和左面三个方向看立体图形。
当我们分别从正面、上面和左面看一个立体图形时，就得到这个立体图形的三个平面图形，然后把这三个平面图形按一定的规则放在同一个平面上，就把立体图形转化成了平面图形。
从不同方向看把立体图形转化成平面图形的规则是：
①从上面看的图形放在从正面看的图形的下面；从左面看的图形放在从正面看的图形的右面。
②长对正：从上面、正面观察，所得的图形长度相等；高平齐：从上面、左面观察，所得的图形高度相等；宽相等：从上面、左面观察，所得的图形宽度相等。
（2）常见的几种几何体从正面、左面、上面看到的几何图形：
2. 立体图形的展开图
（1）对于由一些平面围成的立体图形，将它们的表面适当的剪开，展开成平面图形，这个平面图形叫做这个立体图形的展开图。
（2）几种常见的立体图形的展开图
解析：[1] 不是所有的立方体图形都可以展开，如球就不能展开；
[2] 对于同一个立方体按不同的方式展开，可以得到不同的展开图，如正方体有11种展开图；
[3] 由立方体的展开图可以识别出立方体的形状，具体方法是：展开图中有圆，一般考虑圆柱或圆锥；展开图中有三角形，一般考虑棱柱或棱锥；展开图中有长方形或正方形，一般考虑棱柱。
[4]
[5]
[6] 立体图形展开图中，相邻面的规律：①有公共顶点的面是相邻的面； ②有公共边的面是相邻的面。
如图三棱柱的展开图是（ ）。
