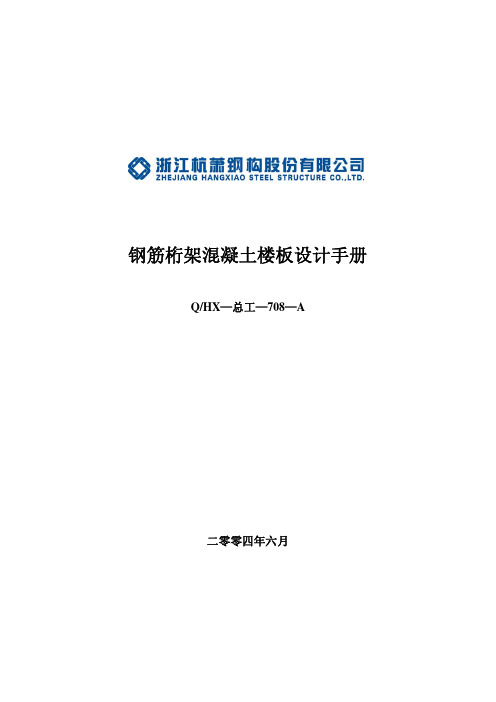

钢筋桁架混凝土楼板设计1.1 设计内容1.1.1 在混凝土从 浇筑到达到设计强度过程中，楼板受力明显不同。
所以应进行使用及施工两阶段计数。
1.1.2 使用阶段计数包括楼板的正截面承载力计算、楼板下部钢筋应力控制验算、支座裂缝控制验算以及挠度计算。
1.1.3 施工阶段计算包括上下弦杆强度验算、受压弦杆和腹杆稳定性验算以及桁架挠度验算。
1.2 计算方法1.2.1 钢筋桁架混凝土楼板根据具体工程情况可设计为单向板，也可设计为双向板。
在确定设计为单向板还是双向板时，不必遵守楼板长边与短边长度的比例关系原则，即：当长边与短边长度之比小于等于2.0时，也可按单向板设计，但沿长边方向应布置足够数量的构造钢筋。
1.2.2 单向板设计1. 使用阶段A. 施工阶段不设临时支撑时，按以下原则设计：（1） 内力计数此阶段楼板形成，根据支座实际情况，按简支或连续梁模型计算。
当为连续板时，板支座及跨中弯矩按以下公式计算。
支座弯矩调幅不应大于15%。
① 支座弯矩：M 支202320222011g g l P l l F F F ααα++= （1.2.2-1）② 跨中弯矩：M 中202320222011p g g l l l M M M ααα++= （1.2.2-2）式中 g 1——楼板自重；g 2——出楼板自重以外的永久荷载；P 2——楼面活荷载；0l ——板的计数跨度；M 支——支座弯矩；M 中——跨中弯矩； M F 11,αα——楼板自重作用下，根据施工阶段桁架连续性确定的支座或跨中弯矩系数；M F 22,αα——除楼板自重以外的永久荷载作用下，根据使用阶段楼板连续性确定的支座或跨中弯矩系数；M F 33,αα——楼面活荷载作用下，根据使用阶段楼板连续性、考虑活荷载不利布置确定的支座或跨中弯矩系数。
注： 1.施工阶段桁架连续性：如图1.2.2所示的楼板简图，设计选用两块长度为l a 和l b的钢筋桁架楼承板，认为施工阶段楼板为两跨（长度为l a ）和三跨（长度为l b ）的连续桁架。

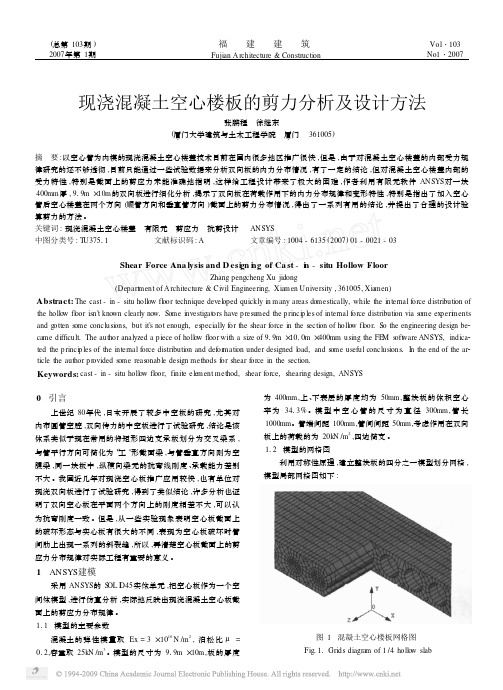

(总第103期) 2007年第1期福 建 建 筑Fujian A rchitecture&Constructi onVol・103No1・2007现浇混凝土空心楼板的剪力分析及设计方法张鹏程 徐继东(厦门大学建筑与土木工程学院 厦门 361005)摘 要:以空心管为内模的现浇混凝土空心楼盖技术目前在国内很多地区推广很快,但是,由于对混凝土空心楼盖的内部受力规律研究的还不够透彻,目前只能通过一些试验数据来分析双向板的内力分布情况,有了一定的结论,但对混凝土空心楼盖内部的受力特性,特别是截面上的剪应力未能准确地指明,这样给工程设计带来了极大的困难,作者利用有限元软件ANSYS对一块400mm厚,919m×10m的双向板进行细化分析,揭示了双向板在荷载作用下的内力分布规律和变形特性,特别是指出了加入空心管后空心楼盖在两个方向(顺管方向和垂直管方向)截面上的剪力分布情况,得出了一系列有用的结论,并提出了合理的设计验算剪力的方法。
