混凝土配合比设计实例(1)

精心整理混凝土配合比设计计算实例（JGJ/T55-2011）一、已知:某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为75～90mm ，使用环境为室内正常环境使用。

施工单位混凝土强度标准差σ取5.0MPa 。

所用的原材料情况如下： 1.水泥：42.5级普通水泥，实测28d 抗压强度f ce 为46.0MPa ，密度ρc=3100kg ／m3； 2.砂：级配合格，μf=2.7的中砂，表观密度ρs=2650kg ／m3；砂率βs 取33%； ）=0.55为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规查表用水量取m w0=195Kg /m 34．计算胶凝材料用量m c0=195/0.55=355Kg5.选定砂率（查表或给定） 砂率βs 取33；6.计算砂、石用量（据已知采用体积法）a ba b bf f αα355/3100+m s0/2650+m g0/2720+195/1000+0.11×1=1 33%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为603Kg ，m g0为1232Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：f cu,0=f cuk+1.645σ=30+1.645×5=38.2MPa2．计算水胶比：f b =?f ?s f ce =1×1×46=46MPa W/B=0.49×46/（38.2+0.49×0.13×46）=0.55a bcu,0a b b/f W B f f ααα=+求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。

)0.55小于0.60，此配合比W/B采用计算值0.55；3、计算用水量（查表选用）m w0=205（1-20%）=164Kg、确定胶凝材料用量．计算胶凝材料用量m c0=164/0.55=298Kg取最小用量外加剂用量300×0.8%=2.4Kg5.选定砂率（查表或给定）砂率βs取36%；6.计算砂、石用量（据已知采用质量法，本例假定m cp为2400Kg/m3）则300+164+m s0+m g0=240036%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为Kg，m g0为Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：用料名称 水泥 粉煤灰 砂石水 外加剂 每m 3材料用量300 01642.4配合比1.00理论密度：ρ= 案例2某混凝土构件设计强度等级为C40，处于室外寒冷露天环境，施工要求混凝土坍落度为160~200㎜，根据施工单位历史资料统计，混凝土强度标准差σ＝6MPa 。

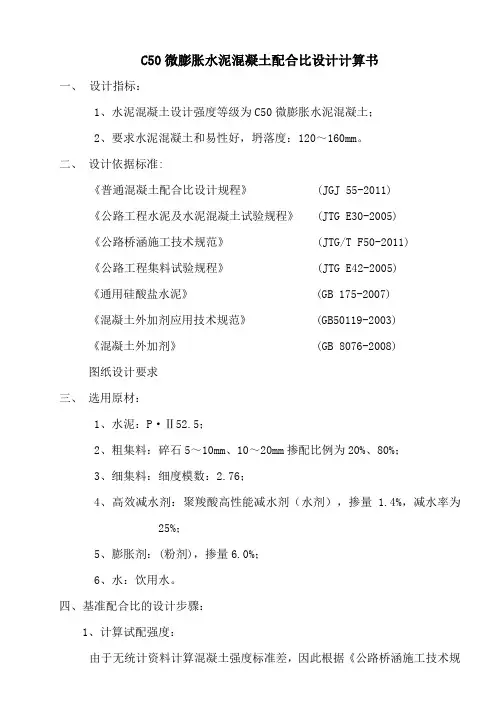

C50微膨胀水泥混凝土配合比设计计算书一、设计指标：1、水泥混凝土设计强度等级为C50微膨胀水泥混凝土；2、要求水泥混凝土和易性好，坍落度：120～160mm。

二、设计依据标准:《普通混凝土配合比设计规程》 (JGJ 55-2011)《公路工程水泥及水泥混凝土试验规程》 (JTG E30-2005)《公路桥涵施工技术规范》 (JTG/T F50-2011)《公路工程集料试验规程》 (JTG E42-2005)《通用硅酸盐水泥》 (GB 175-2007)《混凝土外加剂应用技术规范》 (GB50119-2003)《混凝土外加剂》 (GB 8076-2008)图纸设计要求三、选用原材：1、水泥：P·Ⅱ52.5；2、粗集料：碎石5～10mm、10～20mm掺配比例为20%、80%；3、细集料：细度模数：2.76；4、高效减水剂：聚羧酸高性能减水剂（水剂），掺量 1.4%，减水率为25%；5、膨胀剂：(粉剂)，掺量6.0%；6、水：饮用水。

四、基准配合比的设计步骤：1、计算试配强度：由于无统计资料计算混凝土强度标准差，因此根据《公路桥涵施工技术规范》的规定，选取σ＝6.0MPaf cu，o≥f cu，k+1.645σ=50+1.645×6=59.9MPa2、计算水胶比，根据规范查表αa=0.53 αb=0.20 f b=52.5MPW/B=W/B=0.53×52.5/(59.9+0.53×0.20×52.5)=0.43 ，取0.333、用水量确定，查表计算，因设计配合比坍落度为120～160mm，最大公称粒径为20mm碎石，故用水量m wo=213kg/m34、计算掺高效减水剂时用水量：m wo =213×（1-25%）=160kg/m35、计算水泥用量：m co ==160÷0.33=485kg/m36、计算高效减水剂：m ao=m coβa=485×1.4%=6.79kg/m37、计算膨胀剂：m a01=m c01βa1=485×6.0%=29.1kg/m38、计算粗、细集料用量(m so、m go)，取βs为34%，假定砼容重为2450kg/m3m so=(2450-485-160)×34%=614kg/m3m go=2450-485-160-614=1191kg/m39、每方基准配合比混凝土材料用量：m co =485kg；m wo =160kg；m so =614kg；m go =1191kg单粒级mm 5～10 10～20 /掺配比例 % 20 80 /用量kg/m3238 953 /碎石(5～10mm)m go1=1191×0.2=238kg/m3碎石(105～205mm)m go2=1191×0.8=953kg/m310、基准配合比为：m co：m so：m g：m wo：m ao：m ao1=485：614：1191：160：6.79:29.1=1:1.27：2.46：0.33：0.014:0.06水胶比为0.33五、基准配合比试拌，试配用量24L：材料用量：1、水泥：11.64kg2、细集料：14.74kg3、粗集料：5～10mm：10～20mm＝5.72kg ： 22.86kg4、高效减水剂：0.163kg5、膨胀剂：0.6984kg6、水： 3.84 kg实测坍落度为160mm，和易性良好，容重为2450kg/m3。

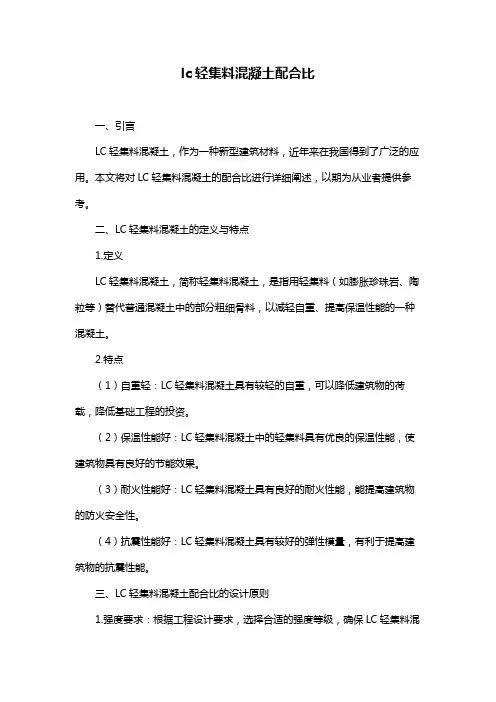

lc轻集料混凝土配合比一、引言LC轻集料混凝土，作为一种新型建筑材料，近年来在我国得到了广泛的应用。

本文将对LC轻集料混凝土的配合比进行详细阐述，以期为从业者提供参考。

二、LC轻集料混凝土的定义与特点1.定义LC轻集料混凝土，简称轻集料混凝土，是指用轻集料（如膨胀珍珠岩、陶粒等）替代普通混凝土中的部分粗细骨料，以减轻自重、提高保温性能的一种混凝土。

2.特点（1）自重轻：LC轻集料混凝土具有较轻的自重，可以降低建筑物的荷载，降低基础工程的投资。

（2）保温性能好：LC轻集料混凝土中的轻集料具有优良的保温性能，使建筑物具有良好的节能效果。

（3）耐火性能好：LC轻集料混凝土具有良好的耐火性能，能提高建筑物的防火安全性。

（4）抗震性能好：LC轻集料混凝土具有较好的弹性模量，有利于提高建筑物的抗震性能。

三、LC轻集料混凝土配合比的设计原则1.强度要求：根据工程设计要求，选择合适的强度等级，确保LC轻集料混凝土的强度满足使用要求。

2.耐久性要求：考虑LC轻集料混凝土所处的环境条件，确保其耐久性能满足设计要求。

3.工作性要求：根据施工工艺和工程特点，选择合适的工作性，使LC轻集料混凝土具有良好的可浇注性和便于施工。

四、LC轻集料混凝土配合比实例1.实例一以C30强度等级的LC轻集料混凝土为例，配合比为：水泥：砂：轻集料：水=1：2：3：0.5。

2.实例二以C40强度等级的LC轻集料混凝土为例，配合比为：水泥：砂：轻集料：水=1：1.8：2.5：0.6。

3.实例三以C50强度等级的LC轻集料混凝土为例，配合比为：水泥：砂：轻集料：水=1：1.5：3：0.7。

五、LC轻集料混凝土的应用领域1.建筑结构：LC轻集料混凝土可用于框架结构、剪力墙结构等建筑结构，以降低自重、提高保温性能。

2.桥梁工程：LC轻集料混凝土可用于桥梁的承台、桥墩等部位，以减轻结构自重、提高抗震性能。

3.其他领域：LC轻集料混凝土还可应用于园林景观、市政工程、地下工程等领域。

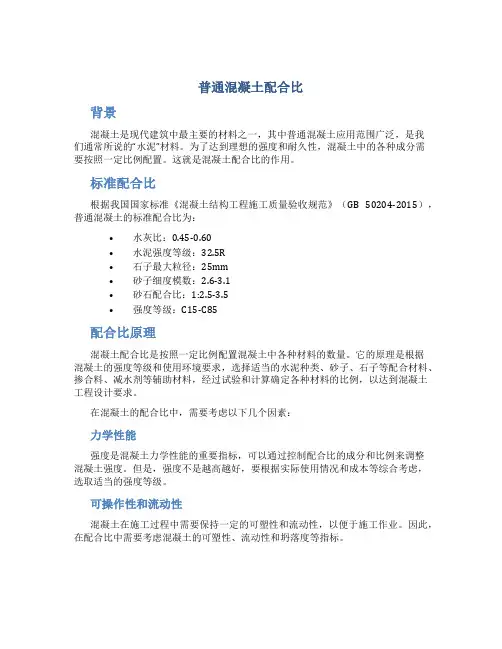

普通混凝土配合比背景混凝土是现代建筑中最主要的材料之一，其中普通混凝土应用范围广泛，是我们通常所说的“水泥”材料。

为了达到理想的强度和耐久性，混凝土中的各种成分需要按照一定比例配置。

这就是混凝土配合比的作用。

标准配合比根据我国国家标准《混凝土结构工程施工质量验收规范》（GB 50204-2015），普通混凝土的标准配合比为：•水灰比：0.45-0.60•水泥强度等级：32.5R•石子最大粒径：25mm•砂子细度模数：2.6-3.1•砂石配合比：1:2.5-3.5•强度等级：C15-C85配合比原理混凝土配合比是按照一定比例配置混凝土中各种材料的数量。

它的原理是根据混凝土的强度等级和使用环境要求，选择适当的水泥种类、砂子、石子等配合材料、掺合料、减水剂等辅助材料，经过试验和计算确定各种材料的比例，以达到混凝土工程设计要求。

在混凝土的配合比中，需要考虑以下几个因素：力学性能强度是混凝土力学性能的重要指标，可以通过控制配合比的成分和比例来调整混凝土强度。

但是，强度不是越高越好，要根据实际使用情况和成本等综合考虑，选取适当的强度等级。

可操作性和流动性混凝土在施工过程中需要保持一定的可塑性和流动性，以便于施工作业。

因此，在配合比中需要考虑混凝土的可塑性、流动性和坍落度等指标。

耐久性和抗裂性能混凝土具有一定的耐久性，但在长期使用过程中会受到各种环境的影响，可能会导致龟裂、腐蚀等问题。

因此，在配合比中需要选择适当的材料和掺合料，以提高混凝土的耐久性和抗裂性能。

配合比实例下面是一组普通混凝土的配合比实例，以供参考：•水灰比：0.5•水泥：PC32.5•砂子：细砂•石子：5-25mm石子•砂石配合比：1:2.5•减水剂：0.3%•强度等级：C30在这组配合比中，水和水泥的比例为0.5，也就是说每公斤水对应0.5公斤水泥，这是保证混凝土强度的重要条件。

使用32.5R的水泥，其强度等级大约在30MPa左右。

采用细砂和5-25mm的石子，按照1:2.5的比例配合，可获得较好的可操作性和流动性。

普通混凝土配合比设计实例例题】某框架结构工程现浇钢筋混凝土梁，混凝土的设计强度等级为C25，施工要求坍落度为50～70mm（混凝土由机械搅拌，机械振捣），根据施工单位历史统计资料，混凝土强度标准差σ＝4.8MPa。

采用的原材料：325号普通水泥（实测28天强度35.8MPa），密度ρc＝3100kg/m3；中砂，表观密度ρs=2650 kg/m3；碎石，表观密度ρg＝2700 kg/m3，最大粒径Dmax=31.5mm；自来水。

要求：1、试设计混凝土配合比（按干燥材料计算）。

2、施工现场砂含水率1％，碎石含水率0.5％，求施工配合比。

初步计算配合比的计算⑴、确定配制强度（fcu,o）fcu,o ＝fcu,k+1.645σ＝25＋1.645×4.8=32.9 MPa⑵、确定水灰比（W/C）碎石A＝0.46 B=0.07W/C=Afce/(fcu,o+ABfce)=0.46×35.8/(32.9+0.46×0.07×35.8)=0.48由于框架结构梁处于干燥环境，查表，（W/C）max=0.65，故可取w/c=0.48⑶、确定单位用水量（Wo）查表取Wo＝195 kg⑷、计算水泥用量（co）Co ＝Wo/(W/C)=195/0.48=406(kg)查表最小水泥用量为260 kg/，故可取Co ＝406 kg 。

⑸、 确定合理砂率值（ Sp ）根据骨料及水灰比情况，查表取Sp ＝33％⑹、 计算粗、细骨料用量（Go ）及（So ）用质量法计算:B 、 用体积法计算方程略解得：Go ＝1205.3 kg ， So ＝593.7kg两种方法计算结果相近。

1、按初步计算配合比试拌15 L ，其材料用量为水泥 0.015×406=6.09kg水 0.015×195=2.93 kg砂 0.015×593.7=8.91 kg石子 0.015×1205.3=18.08 kg%332400195406=+=+++o o oo o G S S S G搅拌均匀后做和易性试验，测得的坍落度为20mm，不符合要求。

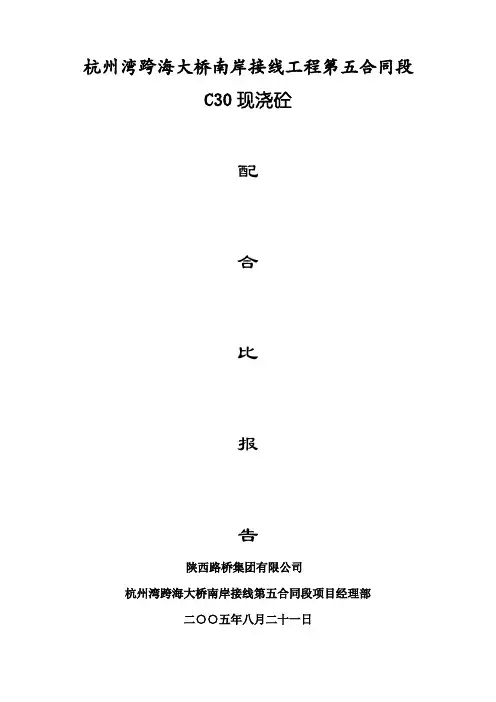

杭州湾跨海大桥南岸接线工程第五合同段C30现浇砼配合比报告陕西路桥集团有限公司杭州湾跨海大桥南岸接线第五合同段项目经理部二○○五年八月二十一日普通水泥混凝土配合比设计一、设计说明本工程为杭州湾跨海大桥南岸接线工程项目，起迄桩号为（K113+800-K118+400），根据设计图纸要求，桥涵现浇梁板为C30级砼.我项目部工地试验室现已完成C30级砼配合比的标准试验工作，详细结果附后.二、计依据1.《普通砼配合比设计规程JGJ55-20002.《公路工程水泥混泥土试验规程》JTJ053-943.《公路工程集料试验规程》JTJ058-20004.《公路桥涵施工技术规范》JTJ041-20005.《砼外加剂》GB8076-19976.《砼拌合用水标准》JGJ63-1989.三、设计要求1.水泥:采用“上虞海螺”PO42.52.碎石:采用墓园牛头山采石场5-25mm碎石3.黄砂:采用福建砂4.外加剂:采用南京博益新型化工材料厂的减水剂,JD-B5.塌落度:120-180mm.6.强度:七天要求达到设计强度30MPa,28天要求达到38.2 MPa.用不同的水灰比进行试拌,以满足强度、粘聚性、保水性和工作性能要求，选择合理的配合比方案。

四、原材料说明1、水泥样品编号：样品名称：普硅“上虞海螺”样品描述：P.O 42.5产地：上虞抽样地点：料场密度（Kg∕m³）：3.02、细集料样品编号：样品名称：黄砂样品描述：中砂产地：福建抽样地点：料场密度（Kg∕m³）：2664 细度模数：2.85样品编号：样品名称：水样品描述：自来水产地：抽样地点：现场密度（Kg∕m³）：1.05、外掺材料样品编号：样品名称：样品描述：产地：抽样地点：密度（Kg∕m³）：6、外加剂样品编号：样品名称：高效减水剂样品描述：JD-B产地：南京抽样地点：现场1、计算初步配合比计算水泥混凝土配制强度（fcu.0）= 38.2 Mpa确定水灰比（W/C）= 0.4 5选定单位用水量= 173 Kg/m³计算单位水泥用量= 384Kg/m³选定砂率= 38 %计算单位细集料用量= 716 Kg/m³计算单位粗集料用量= 1167 Kg/m³初步配合比为：水泥：细集料：粗集料：水：外掺剂= 1 : 1.86 : 3.04 : 0.45 : 0.012、调整工作性，提出基准配合比：计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物各种材料用量水泥： 15 Kg 砂： 27.9 Kg粗集料：45.6 Kg水： 6.75 Kg调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性、保水性、坍落度。

一般混凝土配合比设计例题（体积法）一、已知：一、水泥，丰裕系数（c），密度（c） 3100kg/m3胶凝材料28d抗压强度实测值（Mpa） (ƒb)ƒce=cƒce，gƒce=×=ƒb=f sƒce，ƒb=××= Mpa二、中砂，表观密度（s）2650 kg/m33、碎石，粒径—，表观密度（g）2700 kg/m34、混凝土强度品级（ƒcu，k）C30Mpa五、坍落度35—50mm六、标准差（） Mpa7、用水量取（m w0）185 kg/m3八、回归系数（αa），（αb）九、非引气混凝土，取α=110、水的密度取（w）1000 kg/m3二、配合比计算一、计算混凝土的配制强度ƒcu，0≥ƒcu，k+ƒcu，0=30+×= Mpa二、计算水胶比W/B=αa׃b/( ƒcu，0+αa×αb׃b)W/B=×（+××）=÷=（水胶比要符合耐久性的要求）3、计算水泥用量（m c0）m c0=m w0÷W/Bm c0=185÷=402 kg/m3（水泥用量要符合耐久性的要求）4、确信砂率由碎石得最大粒径，水胶比，选取混凝土砂率（s）32% 五、计算砂（m s0）、石（m g0）集料用量m c0/c +m s0/s+ m g0/g+m w0/w+α=1（公式1）402/3100+ m s0/2650+ m g0/2700+ 185/1000+×1=1 …（1 + m s0/2650+ m g0/2700++=1 ……………（2m s0/2650+ m g0/2700= ……………（3m s0/2650+ m g0/2700= ………………………………（4/( m g0+ m s0) ×100%（公式2）s= m s0= m s0/( m g0+ m s0) ……………………………………（5 ( m g0+ m s0)= m s0………………………………………（6m g0+ m s0= m s0……………………………………（7m g0= m s0……………………………………（8m g0= m s0…………………………………………（9m g0= m s0/………………………………………（10将（10式代入（4式得。

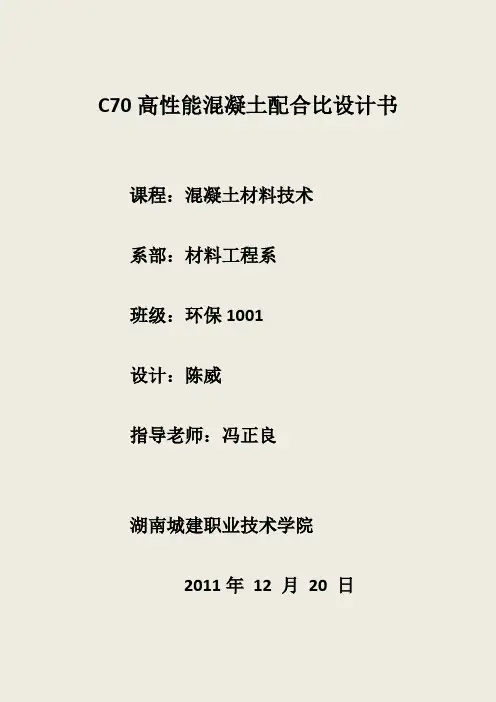

C70高性能混凝土配合比设计书课程：混凝土材料技术系部：材料工程系班级：环保1001设计：陈威指导老师：冯正良湖南城建职业技术学院2011年12 月20 日湖南城建职业技术学院装饰材料与检测技术专业《建筑材料》课程专业周任务书一、专业班级：环保1001二、训练时间：2011-12年12月19 日—2011年12月23 日三、指导教师：冯正良四、训练内容：混凝土配比与生产质量控制方案设计1、选做一种混凝土的配比设计抗冻混凝土、抗渗混凝土、大体积混凝土、轻骨料混凝土、加气混凝土、大孔混凝土、硅酸盐混凝土、纤维培强混凝土、聚合物混凝土、自应力混凝土、耐酸混凝土、耐热（耐火）混凝土、流态化混凝土、高性能混凝土、泵送混凝土、道路混凝土等混凝土的配比设计要求和施工要求摘要及说明。

2、对配比设计的混凝土提出生产质量控制方案五、训练要求：（1）选题：每个同学选做一种混凝土，由指导老师确定。

（2）自己选定各种需要的技术参数，但要说明依据（3）有资料搜集说明和记录六、纪律要求：1.每个学生必须端正实训态度，认真完成实训任务。

2.严格请假制度材料工程系指导老师：冯正良日期： 2011年12月19日湖南城建职业技术学院装饰材料与检测专业《建筑材料》课程实训指导书一、实训资料组成（提交纸质和电子稿各一份）：（1）概述（2）所用原材料及选用要求（3）配合比设计计算（4）生产控制方案（5）施工要求（6）搜集的资料目录和摘要二、实训资料封面试样（附件1）三、实训资料目录试样（附件2）四、资料整理试样（附件3）五、实训分组（实训周开始日布置）指导老师：冯正良日期：2011年12月 20日不同混凝土简介1、大孔混凝土15、铝酸盐耐热混凝土2、泡沫混凝土16、磷酸盐耐热混凝土3、轻骨料多孔混凝土17、流态化混凝土4、灰砂硅酸盐混凝土18、高性能混凝土5、灰渣硅酸盐混凝土19、道路混凝土6、钢纤维混凝土20、防射线混凝土7、玻璃纤维混凝土21、耐碱混凝土8、聚丙烯纤维混凝土22、耐油混凝土9、聚合物水泥混凝土23、喷射混凝土10、聚合物浸渍混凝土24、膨胀混凝土11、聚合物胶结混凝土25、碾压混凝土12、自应力混凝土26、大体积混凝土13、水玻璃耐酸混凝土27、抗冻混凝土14、硅酸盐水泥耐热混凝土28、抗渗混凝土要求：控制在600字以内，内容包括：（1）定义（2）主要性能（3）主要配比设计要求（4）主要使用、施工要求。

泵送陶粒混凝土配合比设计及其应用用粘土陶粒、粉煤灰和矿粉、机制砂、高效泵送剂配制出LC7.5轻质混凝土，表观密度低至1400Kg/m3,并经过实际试验成功完成了40m的泵送距离，提高了陶粒混凝土的工作度，成功完成陶粒混凝土的泵送，机制砂的使用既利用了废弃物资源又创造了经济效益。

主要技术难点：由于黏土陶粒密度为210-300Kg/m3小于水的密度，且陶粒的表面光滑与砂浆的粘结性差，在泵送过程中，由于泵管的压力使得大多数的陶粒冲向泵管的前头造成堵管，另在泵送过程中常常需要要移动泵车而暂停泵送，在此时由于陶粒比水轻上浮，使得陶粒与水泥砂浆分离容易造成堵管；解决办法：由于陶粒的密度比较小，为尽量避免陶粒与水泥砂浆出现分离，应尽量减少混凝土的用水量，尽量选用合理的混凝土坍落度，1、掺入机制砂（与河砂比例8：2）调整以增大陶粒与水泥砂浆的摩擦力，同时提高细砂的综合细度模数减低混凝土用水量；2、掺入一定比例的粉煤灰和矿粉改善混凝土的和易性，减少混凝土用水量；3、掺入高效泵送剂减少混凝土用水量，改善混凝土的和易性。

1 混凝土实验设计要求混凝土强度设计等级为LC7.5，参照普通混凝土配合比设计要求，其设计强度应为f cu0=f cuk+1.645σ=15.2MPa。

2原材料P.O42.5水泥，平度山水水泥；高效泵送剂（JS-II），聚羧酸韩国爱敬，青岛环能陶粒(粒径5～20mm)；机制砂（细度模数3.5），河砂（细度模数2.6）；粉煤灰和矿粉（Ⅱ级）潍坊电厂；矿粉S95潍坊钢厂。

3试验结果与讨论3.1粉煤灰和矿粉掺量的确定粉煤灰和矿粉作为传统的矿物掺和料应用在混凝土中已经30多年了，其品质及其均匀性是保证混凝土质量的前提。

粉煤灰和矿粉在高性能混凝土中的掺量，根据其品质、均匀性和混凝土设计要求的不同而适当调整。

本文先根据要求确定LC7.5混凝土的基准配合比，然后按超量取代法用粉煤灰和矿粉置换部分水泥，经过抗压强度试验确定粉煤灰和矿粉的最终掺量，试验配合比及结果见表1。

混凝土配合比设计实例1. 混凝土的配合比为mc=465，ms=686，mg=1118，mw=181（kg/m 3），若在施工现场取湿砂500g ，烘干后质量为485g ，取湿碎石1kg ，烘干后质量为990g ，请计算施工现场砂石含水率和施工配合比。

解：设定砂石含水率分别为Ws 、Wg则Ws=（500-485）/485=3.1%，Wg=（1000-990）/990=1.0%施工配合比用料：水泥=mc=465kg/m³，砂=ms （1+ws ）=686×（1+3.1%）=707kg/m³，碎石=mg （1+wg ）=1118×（1+1.0%）=1129kg/m³，水=mw-（ms×ws+ mg×wg ）=181-（686×3.1%+1118×1.0%）=149kg/m³2．某混凝土结构物，设计使用寿命为100年，混凝土强度等级为C50，处在T2的碳化环境下，拌合物含气量要求不小于 4.0%。

配合比设计时强度标准差取值 6.0＝σ，选用P.O 42.5级水泥，密度c ρ＝3.10 3cm g，水泥的28d 实际活性为45.0 MPa ，砂为中砂，Mx＝2.8，视密度s ρ＝2.61 3cm g ，碎石为5～25mm 连续级配，视密度g ρ＝2.67 3cm g ，矿物外加剂为粉煤灰，密度f ρ＝2.2 3cm g ，等量代换30%的水泥，外加剂为NF 高效减水剂，减水率为30%，掺量为1.0%，水为饮用水。

设计坍落度为200～220mm ，砂率为38%，浆体和骨料的体积比为35:65，试计算其理论配合比并叙述试拌和校正过程。

（12分） 解：根据配制强度计算公式得： 1.645 1.64565059.9f f σ⨯配设＝＋＝＋＝ (MPa)根据水胶比计算公式得：.0.46450.3759.90.460.0745a ce cu c ab ce a f W B f a a f ⨯===++⨯⨯ 在T2的环境条件下，要求水胶比小于0.50，计算结果满足要求。

自密实混凝土配合比设计实例自密实混凝土配合比设计原则1. 自密实混凝土配合比设计应采取绝对体积法。

2. 自密实混凝土要求拌合物在保持大流动性的同时增加粘聚性。

国内外一般均采取增加胶结材与惰性粉体量的方法，也可以采取掺用一部分增粘剂的方法。

增粘剂的品种较多，需要做与胶结材适应性试验后进行选用。

关于自密实混凝土粉体量日本建筑学会标准规定为1 60 L-230 L，欧洲规范则规定为160L-240L。

3.在增加胶结材浆体粘性的同时，还要保持大流动性，就需要选择优质高效减水剂。

宜选用当前市场上减水率大于30％的聚羧酸系高效减水剂。

4.要选用粒型与级配较优的粗细骨料，并限定粗骨料的最大粒径。

关于粗骨料最大粒径，欧洲规范限定不大于20 mm，日本规定粗骨料最大粒径为20 mm或25mm。

在增加粉体量的同时，粗骨料用量也相应减少。

欧洲与日本的标准均规定粗骨料用量为280 L-350 L。

自密实混凝土配合比设计方法设计自密实混凝土配合比宜按下列步骤进行。

1.作为工程结构的混凝土，首先应按结构强度要求选择水泥，按水泥实际强度和统计标准差确定配制强度，从而计算出水灰比，并按施工工艺要求设定单方水量，选用适宜的外加剂。

2.按结构耐久性及施工工艺要求，选择掺合料品种，取代水泥量和引气剂品种及用量。

3.分别计算出每种胶结材(粉体)体积(L)，加上单方用水量即为浆体体积(L)。

对比粉体量是否符合自密实性能要求的160 L～240 L。

如不符合自密实性能要求，则应调整粉体量及浆体量。

4.在每m3混凝土拌合物中，除去胶结材浆体体积和空气量即为骨料体积。

5. 根据钢筋疏密程度确定粗骨料最大粒径，并参照表4，选用适宜砂率计算出单方石子用量。

6.如使用增稠剂则应通过试验选用增稠剂品种、用量配合比设计实例某工程结构，钢筋最小净间距为60 mm，混凝土强度等级为C30级，要求用免振捣自密实混凝土施工。

配合比设计如下：用某厂P．042．5水泥。

普通混凝土配合比设计实例混凝土配合比设计是建筑设计与施工中的一个重要环节，直接关系到混凝土的强度和耐久性。

混凝土配合比设计需要根据工程的具体要求和混凝土材料的特性进行。

下面以一个普通混凝土配合比设计实例为例进行详细说明。

1.工程背景和要求：假设我们需要设计一种普通混凝土配合比，用于制作路面。

路面要求强度达到C25，抗渗性能好，耐久性高。

2.材料选择：根据混凝土的材料特性和要求，我们可以选择如下材料：-水泥：选用一般硅酸盐水泥，标号为P.O42.5-砂：选用细砂- 石子：选用最大粒径为20mm的碎石-水：选用清洁自来水3.配合比设计：根据经验公式和混凝土性能要求进行计算和确定混凝土的配合比。

3.1.水灰比的确定：水灰比是混凝土强度和耐久性的一个重要指标。

一般情况下，水灰比越小，混凝土的强度和耐久性越好。

根据经验，普通混凝土的水灰比一般在0.45~0.55之间。

在本实例中，我们选择水灰比为0.53.2.水的用量计算：水的用量一般根据混凝土的配合比和水灰比进行计算。

假设设计用水泥为300kg，那么水的用量可以按照公式计算得出：水的用量 = 水泥用量 * 水灰比 = 300kg * 0.5 = 150kg。

3.3.水泥的用量计算：水泥的用量一般按照强度要求进行确定。

在本实例中，强度要求为C25，根据国家标准，C25的抗压强度为25N/mm²。

可以通过公式计算出水泥的用量：水泥的用量 = 预计强度 * 面积 / 水泥的抗压强度= 25N/mm² * 1m³（面积）/ 42.5N/mm² = 0.588m³（588kg）。

3.4.砂和石子的用量计算：砂和石子的用量一般按照配合比进行计算。

假设配合比为1:2:3（水泥:砂:石子），可以按照以下公式计算：砂的用量 = （水泥用量 / 1） * 2 = 588kg * 2 = 1176kg。

石子的用量 = （水泥用量 / 1） * 3 = 588kg * 3 = 1764kg。

C40掺粉煤灰混凝土配合比设计组员：熊景飞赵廷江贺亚光主要内容.1.设计依据 (3).2.设计步骤 (3).3.拌合物性能指标 (5).4.结束语 (5)设计依据在充分考虑强度、工作性、耐久性、经济性和国家推出的“低碳减排”政策，我们最终选取超量取代法掺25%的粉煤灰和FDN 高效减水剂的配合比设计方案。

设计依据：《普通混凝土配合比设计规程（JGJ55-2000）》 《粉煤灰混凝土应用技术规范(GBJ146-90)》 《混凝土结构耐久性设计规范（GB/T50476）》《普通混凝土力学性能试验方法标准（GB/T50081-2002）》 《混凝土塌落度的试验方法（JIS A1101-2005）》《普通混凝土用砂石质量标准及检验方法（JGJ52-92）》设计步骤（1）基准配合比设计备注：式中水泥强度等级值的富余系数按1.13计算根据《普通混凝土配合比设计规程（JGJ55-2000） 》，选取单位用水量为M W0 =215kg.掺入外加剂为聚羧酸，减水率为28-30%；推荐参量为0.8～1.2%，含固量为22%。

减水按29%计算，掺入减水剂后用水量：215×（1-0.29）=152.7kg 水泥基准用量：=30%砂石用量：在不使用引起型外加剂时α可取1.解得：减水剂用量：MPaf f k cu cu 9.49645.1,0,=+=σ40.0,=+=ceb a o cu cea f f f C W ααα3'0/8.381/m kg C W m m w c =={00000000100101.0⨯+==++++g s s s ss g g w w c c m m m m m m m βαρρρρkgm kg m g s 7.1302,3.55800==3/82.3%18.381m kg m bs ≈⨯=s β2）掺粉煤灰混凝土配合比设计粉煤灰超量取代水泥用量为f=25%，超量系数选取为δf=1.3， 水泥用量：381.8×（1-25%）=286.4kg粉煤灰用量：实际水胶比为：减水剂用量：又因为聚羧酸减水剂含固量为22%，所以，减水剂中水的含量为：所以实际用水量为： 砂石用量：当其水胶比大于0.45时，其孔隙率急剧增大，影响其耐久性，综合考虑，将水灰比0.2693调至0.40. 调整后配合比用量：①计算水泥，粉煤灰用量：解得：②单位用水量： ③计算砂石用量：解得：④减水剂用量：kg m m m f cs c fs 0.124)(0=-=δ372.0/0'=+=fs cs w m m m C W kg m m m fs cs bs 10.4%0.1)(=⨯+=kgm bs 61.3%)221(m 1w =-=kg 11.149m m m w10'=-=w ws kgm m m m m s cc f fs c cs s ss 07.428)(00=⨯-+-=ρρρρkgm m g gs 3.10200==40.0)/(''0=+f c w m m m 75.0/'''=+ff c cm m m δ{kg m kg m f c 25.1192.275''==，3'/184m kg m m ws w ==00100''''101.0'''''⨯+==+++++gs ss ssg g w w f f c c m m m m m m m m βαρρρρρkg m kg m g s 14.1175,87.61400==kgm m m f c b 9445.3%0.1)''('=⨯+=一立方米C40混凝土原材料表及价格表拌合物性能指标实验坍落度：190mm表观密度：结束语：我们设计的粉煤灰混凝土单位用水量为154.7kg,水胶比为0.40，符合耐久性有关规定；坍落度为190mm,表观密度为2343.11kg/m3 ，合计成本符合所配制混凝土的要求。

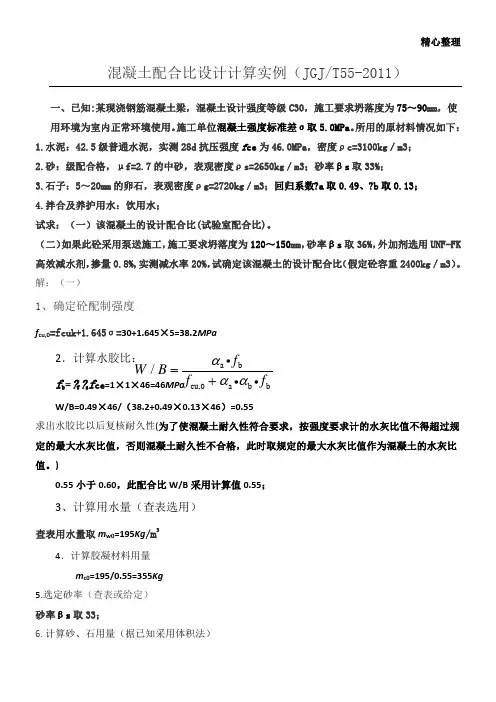

混凝土配合比设计计算实例（JGJ/T55-2011）一、已知:某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为75～90mm，使用环境为室内正常环境使用。

施工单位混凝土强度标准差σ取5.0MPa。

所用的原材料情况如下：1.水泥：42.5级普通水泥，实测28d抗压强度f ce为46.0MPa，密度ρc=3100kg／m3；2.砂：级配合格，μf=2.7的中砂，表观密度ρs=2650kg／m3；砂率βs取33%；3.石子：5～20mm的卵石，表观密度ρg=2720 kg／m3；回归系数αa取0.49、αb取0.13；4. 拌合及养护用水：饮用水；试求：（一）该混凝土的设计配合比(试验室配合比)。

（二）如果此砼采用泵送施工，施工要求坍落度为120～150mm，砂率βs取36%，外加剂选用UNF-FK高效减水剂，掺量0.8%,实测减水率20%，试确定该混凝土的设计配合比（假定砼容重2400 kg／m3）。

解：（一）1、确定砼配制强度f cu , 0 =f cuk+1.645σ=30+1.645×5 = 38.2MPa2．计算水胶比：f b = γf γs f ce =1×1×46=46 MPaW/B = 0.49×46/（38.2+0.49×0.13×46）= 0.55求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。

)0.55小于0.60，此配合比W/B 采用计算值0.55；3、计算用水量（查表选用）查表用水量取m w0 =195Kg /m 34．计算胶凝材料用量m c0 = 195 / 0.55 =355Kg5.选定砂率（查表或给定）砂率 βs 取33；6. 计算砂、石用量（据已知采用体积法）355/3100+ m s0/2650+ m g0/2720+195/1000+0.11×1=1101.0=++++αρρρρwwoggossoccom m m m %100⨯+=goso sos m m m βa bcu,0a b b/f W B f f ααα=+g g g33%=（m s0/ m s0+ m g0）×100%根据上面二式解得砂、石用量：m s0为603 Kg，m g0为1232 Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：理论密度：ρ = 355+603+1232+195= 2385 Kg/m36.1.计算砂、石用量（据已知采用质量法，本例假定m cp为2400 Kg/m3）则355+195+ m s0+ m g0=240033%=（m s0/ m s0+ m g0）×100%根据上面二式解得砂、石用量：m s0为608 Kg，m g0为1242 Kg7.1.确定实验室初步配合比，水胶比为0.55时，配合比见下表：理论密度：ρ = 355+608+1242+195= 2400 Kg/m3（二）1、确定砼配制强度f cu , 0 =f cuk+1.645σ=30+1.645×5 = 38.2MPa2．计算水胶比：f b = γf γs f ce =1×1×46=46 MPaW/B = 0.49×46/（38.2+0.49×0.13×46）= 0.55求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。

1工程条件：某工程的预制钢筋混泥土梁（不受风雪影响）。

混凝土设计强度等级为C25。

施工要求坍落度为30-50mm（混凝土由机械搅拌、机械振捣）。

该单位无历史统计资料。

2材料普通水泥:强度等级为32.5（实测28D强度为35.0MPa）,表观密度ρc=3.1g/m3中砂：表观密度ρs=2.65g/cm3，堆积密度ρs’=1500Kg/m3碎石：表观密度ρg=2.70g/cm3，堆积密度ρg’=1550Kg/m3,最大粒径为20mm自来水3设计要求设计该混凝土的配合比（按干燥材料计算）施工现场砂含水率3%，碎石含水率1%，求施工配合比。

【解】（1）计算初步配合比1）计算配置强度（f cu,0）f cu,0= f cu,k+1.645σ查表当混凝土强度等级为C25时，σ=5.0MPa，则适配强度为：f cu,0=25+1.645*5.0=33.2MPa2）计算水灰比（W/C）已知水泥实际强度f ce=35.0MPa所用粗集料为碎石，查表，回归系数αa=0.46，αb=0.07。

按下式计算水灰比W/C：W/C=αa f ce/ f cu,0+αaαb f ce=0.46*35/33.2+0.46*0.07*35=0.47查表最大水灰比规定为0.65，所以取W/C= 0.473）确定用水量m w0该混凝土碎石最大粒径为20mm，坍落度要求为30-50mm，查表取m w0=195Kg4）计算水泥用量m c0m c0= m c0/W/C=195/0.47=414.9Kg查表最小水泥用量规定为260Kg，所以取m c0=414.9Kg5）确定砂率该混凝土所用碎石最大粒径为20mm，计算出水灰比为0.47，查表取βs=30%6）计算粗、细集料用量m g0及m s0重量法假定每立方混凝土重量m cp=2400Kg414.9+ m g0+ m s0+195=24000.3=m s0/m s0+m g0解得砂、石用量分别为m s0=537.2Kg，m g0=1253.3Kg基准配合比m c0:m s0:m g0:m w0=1:1.29:3.02:0.47体积法代入砂、石、水泥、水的表观密度数据，取α=1，则414.9/3100+ m g0/2700+ m s0/2650+195/1000+0.01*1=10.3=m s0/m s0+m g0得m s0=532.3Kg，m g0=1242.0Kg基准配合比m c0:m s0:m g0:m w0=1:1.28:2.99:0.47（2）配合比的适配、调整与确定1）按初步配合比试拌15L，其材料用量：水泥0.015*414.9=6.22 Kg水0.015*195=2.93 Kg砂0.015*537.2=8.06 Kg碎石0.015*1253.3=18.8 Kg搅拌均匀后，做坍落度试验，测得坍落度值为20mm。
