印制板规范

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

SMT印制板设计规范SMT（Surface Mount Technology）印制板设计规范是关于电子产品印制板设计的一系列要求和准则，旨在确保PCB（Printed Circuit Board）的制造过程能够顺利进行，并最终得到高质量的印制板产品。

下面是一些SMT印制板设计规范的重要内容。

1.印制板尺寸和布局：-确定印制板的实际尺寸，包括长度、宽度和厚度，并在设计中使用正确的尺寸参数。

-设计合理的布局，确保所有元件和走线的正确安装和连通，以提高印制板的性能和可靠性。

2.元件安装规范：-元件安装应遵循适当的引脚布局，确保元件安装在正确的位置并正确连接。

-元件的排列应便于制造和维修，并保证元件之间的足够间距和空间。

3.安装孔和固定装置：-印制板上的孔和固定装置应符合标准尺寸和设计规范，并确保能够正确安装印制板。

-孔的位置和尺寸应准确，以确保印制板和配件之间的稳定连接。

4.线宽和间距：-确定正确的线宽和间距参数，以提供足够的电流传输能力，并避免线路之间的干扰或短路。

-确保线宽和间距符合制造商的要求和能力，并能满足所需的电子器件和电流要求。

5.反焊和覆盖层：-在印制板上使用适当的反焊材料，以便在组装过程中保护印制电路和焊点，并提供良好的可焊性。

-配置适当的覆盖层，以保护印制板免受外部环境的影响，并提供适当的绝缘和防护。

6.引脚和焊盘：-准确标记元件引脚的位置和方向，确保正确的引脚连接和组装。

-焊盘的尺寸和形状应适合所使用的元件，并提供良好的焊接质量和可靠性。

7.电源分离和地面规范：-正确的电源分离和地面规范是确保印制电路的稳定性和性能的重要因素。

-确定正确的分离点和连接方式，以确保电源的稳定和地面的良好连接。

8.文件和制造要求：-提供准确和详细的PCB设计文件，包括图纸、尺寸和布局等信息，以供制造商参考。

-了解制造商的要求，并根据实际制造要求进行设计和调整。

总之，遵守SMT印制板设计规范对于确保PCB的制造质量和性能至关重要。

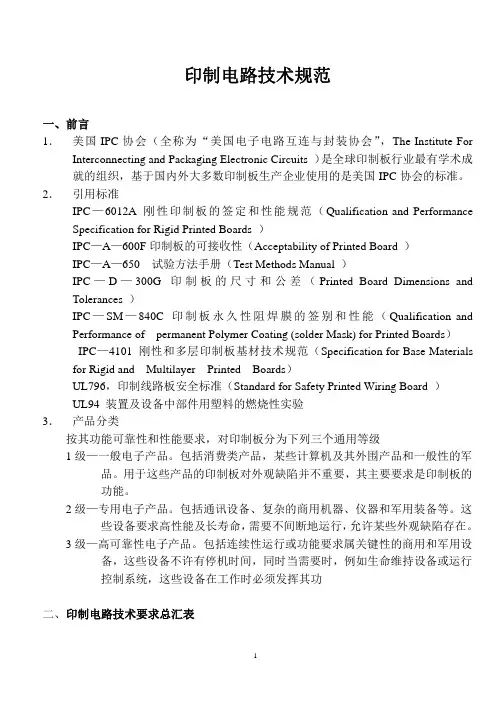

印制电路技术规范一、前言1．美国IPC协会（全称为“美国电子电路互连与封装协会”，The Institute For Interconnecting and Packaging Electronic Circuits）是全球印制板行业最有学术成就的组织，基于国内外大多数印制板生产企业使用的是美国IPC协会的标准。

2．引用标准IPC—6012A刚性印制板的签定和性能规范（Qualification and Performance Specification for Rigid Printed Boards）IPC—A—600F印制板的可接收性（Acceptability of Printed Board）IPC—A—650试验方法手册（Test Methods Manual）IPC—D—300G印制板的尺寸和公差（Printed Board Dimensions and Tolerances）IPC—SM—840C印制板永久性阻焊膜的签别和性能（Qualification and Performance of permanent Polymer Coating(solder Mask)for Printed Boards）IPC—4101刚性和多层印制板基材技术规范（Specification for Base Materials for Rigid and Multilayer Printed Boards）UL796，印制线路板安全标准（Standard for Safety Printed Wiring Board）UL94装置及设备中部件用塑料的燃烧性实验3．产品分类按其功能可靠性和性能要求，对印制板分为下列三个通用等级1级—一般电子产品。

包括消费类产品，某些计算机及其外围产品和一般性的军品。

用于这些产品的印制板对外观缺陷并不重要，其主要要求是印制板的功能。

2级—专用电子产品。

包括通讯设备、复杂的商用机器、仪器和军用装备等。

印制电路板（PCB）设计规范1范围本标准规定了印制电路板（简称PCB）设计应遵守的基本工艺要求；本标准适用于公司各部门的PCB 设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T4588.3 印制电路板设计和使用GJB 3243 电子元器件表面安装要求3术语和定义下列术语、定义、符号和缩略语适用于本标准。

3.1可制造型设计 DFMDFM主要研究产品本身的物理设计与制造系统各部分之间的相互关系，并把它用于产品设计中以便将整个制造系统融合在一起进行总体优化。

DFM可以降低产品的开发周期和成本，使之能更顺利地投入生产。

3.2印制电路 Printed Circuit在绝缘基材上，按预定设计形成的印制元件或印制线路以及两者结合的导电图形。

3.3印制电路板 Printed Circuit Board (缩写为：PCB)印制电路或印制线路成品板的通称，简称印制板。

它包括刚性、挠性和刚-挠结合的单面、双面和多层印制板。

3.4A面 A Side安装有数量较多或较复杂器件的封装互联结构面（Packaging and InterconnectingStructure）,在IPC标准中称为主面（Primary Side），在本文中为了方便，称为A面（对应EDA 软件的TOP面）。

对背板而言，插入单板的那一面，称为A面；对插件板而言，元件面就是A面；对SMT板而言，贴有较多IC或较大元件的那一面，称为A面；3.5B面 B Side与A面相对的互联结构面。

在IPC标准中称为辅面（Secondary Side），在本文中为了方便，称为B面（对应EDA软件的BOTTOM面）。

对插件板而言，就是焊接面。
