PCB设计规范PCB设计是电子产品中非常重要的一环,也是实现电路功能的基础。
设计出高质量的PCB板不仅可以保证电路稳定性和可靠性,还能提升整个产品的性能和品质。
为了确保PCB设计的质量和效果,需要遵循PCB设计规范。
PCB设计规范包括以下几个方面:1.尺寸规范PCB板的尺寸要大于等于实际需要的空间大小,以确保电路板的稳定性和可靠性。
同时,PCB板的尺寸还需要考虑到制造成本和生产工艺。
在标注PCB尺寸时,应该包括外形尺寸和最长边尺寸。
2.布线规范布线是PCB设计中重要的一部分,它直接影响到电路的正常工作。
在布线时应该遵循以下规范:(1)布线路径尽量直,减少折线和弯曲。
(2)高频电路的信号线和地线要尽量靠近,避免干扰。
(3)普通信号电路布线路径和电源线相隔远,减少干扰。
(4)避免信号和电源线的平行布线,避免电磁兼容干扰。
(5)布线路径不能干扰到焊盘、元器件和标识。
PCB焊盘的设计要遵循以下规范:(1)焊盘与元器件之间的间距要够大,以方便手工/机械焊接。
(2)焊盘的大小要适当,不宜太小,避免给生产和维护造成麻烦。
(3)焊盘应该统一,避免出现大小不一、排列杂乱的情况。
(4)焊盘间应该有足够的间隙,以确保信号之间的电气隔离。
(5)焊盘应该有正确的标识和编号系统,以便后续操作。
4.元器件安装规范在PCB元器件的安装和设计时,需要遵循以下规范:(1)元器件的安装位置与焊盘匹配,避免安装反向,造成电路不通。
(2)在安装元器件时需要留足够的间距,以避免相邻件之间的干扰。
(3)在安装元器件时应该留出足够的空间,以便元器件的调整和维护。
(4)元器件的标识应该清晰、准确、统一,以便后续的维护和操作。
PCB接地规范主要包括以下几个方面:(1)整个PCB板需要有一个统一的接地系统,以确保电路的稳定性。
(2)接地线路应该尽量短,以避免接地线路电感和电容的影响。
(3)高频电路的接地和普通信号的接地要分开,避免互相干扰。
(4)接地的引脚和焊盘要足够的强壮,以防止接地不良等问题。
印制电路板设计规范印制电路板(Printed Circuit Board,简称PCB)设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性,制定的一系列规则和准则。
以下是一份典型的PCB设计规范,详细介绍了各个方面的要求。
一、电路板尺寸和层数1.PCB尺寸应符合实际需求,合理调整尺寸以满足其他设备的要求。
2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。
二、布局设计1.元器件布局应科学合理,尽量避免元器件之间的相互干扰。
2.高频信号和低频信号的布局应相互分离,以减少相互干扰。
3.电源和地线应尽量宽厚,减小电阻和电感,提高电路的稳定性。
三、网络连接1.信号线应尽量短、直且排布整齐,最大程度地避免信号交叉和串扰。
2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。
四、电源和地线设计1.电源线和地线应尽量宽厚,减小电阻和电感,提高电压的稳定性。
2.电源和地线的路径应尽量短,减少电源回路的串扰和噪声。
五、元器件选择和焊接1.元器件的选择应根据设计需求,考虑其性能、品质和可靠性。
2.焊接工艺应符合IPC-610标准,保证焊点的牢固和质量。
六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配,以减少反射和信号失真。
2.信号线应采用差分传输方式,以提高抗干扰能力和信号完整性。
七、电磁兼容性设计1.尽量合理布局和组织信号线,以减少电磁干扰和辐射。
2.使用合适的屏蔽措施,包括屏蔽罩、电磁屏蔽层和绕线等。
八、PCB制造和组装1.PCB制造应按照标准工艺进行,确保PCB质量和可靠性。
2.元器件的组装应按照标准操作进行,保证焊接质量。
九、测试和调试1.PCB设计完成后,应进行严格的电路测试和调试,确保其性能和可靠性。
2.测试和调试工具应符合要求,确保测试结果的准确性和可靠性。
以上是一份典型的PCB设计规范,设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素,并严格按照规范进行设计和制造,以提高电路板的质量和可靠性。
电路板设计规范引言:电路板(Printed Circuit Board, PCB)作为电子产品的重要组成部分,对于产品的性能和可靠性具有重要影响。
因此,制定一套科学、合理的电路板设计规范,对于提高产品的品质和可靠性具有重要意义。
本文将从电路板的布局、封装、走线等方面,详细阐述电路板设计中的规范要求。
一、电路板布局规范电路板的布局是整个设计过程的起点,合理的布局对于电路的性能和抗干扰能力有着重要的影响。
在进行电路板布局时,需要遵守以下规范:1. 尽量保持电路板的紧凑布局,减少线长,提高信号传输速度和稳定性;2. 分隔相互干扰的电路模块,减少信号串扰;3. 注重重要信号线和电源线的规划,使其路径短且减少穿越其他信号线的可能性;4. 合理安排电路板上各个元器件的位置,避免相邻元器件之间出现干扰。
二、电路板封装规范电路板上的元器件封装选择和布局设计对于产品的可维护性和性能具有重要影响。
在进行封装规范时,需要遵守以下原则:1. 选择合适的元器件封装规格,保证元器件能够完整地焊接在电路板上;2. 尽量使用标准化封装,方便元器件的替换和维修;3. 对于重要的元器件,采用固定方式进行加固,以防止在振动环境下发生松动或脱落。
三、电路板走线规范电路板的走线是保证信号传输质量和良好可靠性的重要环节。
在进行电路板走线时,需要遵守以下规范:1. 选择合适的走线层次,避免过多的层次转换导致信号传输的不稳定;2. 合理规划信号线的走向,避免交叉和迂回,减少信号串扰;3. 采用星型走线方式,将地线作为刚性连接;4. 为高速信号线提供必要的终端阻抗匹配;5. 适当增加地线密度,减少电磁干扰。
四、电路板线宽、线距规范电路板的线宽和线距直接影响到电路板的电气性能和外部环境的干扰。
在进行线宽、线距规范时,需要遵守以下原则:1. 根据信号的类型和重要性,合理选择线宽和线距,保证信号完整传递;2. 对于高速信号线,应增加线宽和线距,提高信号的可靠性;3. 对于外部环境的辐射干扰较大的区域,应增加线距,提高抗干扰能力。
PCB工艺规范及PCB设计安规原则为确保PCB(Printed Circuit Board)设计的质量和可靠性,制定并遵守一系列工艺规范以及安全规则是非常重要的。
本文将阐述PCB工艺规范及PCB设计的安规原则。
一、PCB工艺规范1.板材选择:-必须符合设计要求的电气性能、机械性能、尺寸等要求;-必须符合应用环境的工作温度范围。
2.排布与布线:-尽量减少板上的布线长度,增加抗干扰能力;-根据电路频率、信号速度等要求合理设计布线;-所有布线层之间,要合理选用必要的接地和供电是层,增强电磁兼容性。
3.参考设计规则:-依据电路功能和各器件的规格书,正确设计布线规则;-合理设置电线宽度、间隙及线距。
4.等电位线规定:-等电位线使用实线表示;-必须保证等电位线闭合,不得相互交叉。
5.电气间隙要求:-不同电压等级的电源线,必须保持一定的电气间隙,避免跳线;-电源与信号线应尽量分成两组布线;-信号线与信号线之间应保持一定距离,以减少串扰。
6.焊盘设计:-合理布局焊盘和接插件位置;-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。
7.线宽、间隔规定:-根据电流、信号速度和PCB层数等因素,合理决定线宽和线距;-涂阻焊层的孔内径要适应最小焊盘直径;8.焊盘过孔相关规范:-不得将NC、不焊接引脚和地板连接到焊盘;-必需焊接的引脚应通至PCB底面或RX焊盘,不得配通至其他焊盘。
二、PCB设计的安规原则1.电源输入与保护:-保证电流符合设计要求,在输入端添加过压、过流、短路等保护电路。
2.信号线与地线的安全:-信号线与地线应保持一定距离,以避免干扰和电磁辐射;-尽量避免使用跳线。
3.防静电保护:-添加ESD保护电路,提高抗静电能力;-配置合适的接地网络,减少静电影响。
4.温度管理:-避免过大的电流密度,以减少热量;-根据散热要求设计散热装置。
5.安全封装:-选择符合安全认证标准的元器件封装;-避免封装错误和元器件方向错误。
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准,以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求,包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整,并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量,确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件,以最小化路径长度和EMI (Electromagnetic Interference),提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉,确保元件之间有足够的间距,以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接,避免交叉和环形走线。
2.确保信号和电源线路之间的隔离,并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度,以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑,以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距,以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施,以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准,以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号,以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸,包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸,以满足电路板的要求。
2.避免使用不常见或过于复杂的封装,以确保可靠的元件焊接和连接。
PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。
遵循这些规范可以提高电路板的质量,减少故障率,优化设计和制造过程,使电路板能够更好地满足设计要求。
以下是PCB线路板设计规范的一些主要方面:1.外形尺寸和形状:电路板的外形尺寸和形状应符合设计要求,并适合安装在相应的应用设备中。
在设计过程中应注意尺寸的准确性和稳定性,避免设计过大或过小的尺寸。
2.电路板层布局:电路板的层布局应根据电路设计要求来确定。
在布局过程中,应将元件、信号线和电源线等布置在合适的层中,以避免互相干扰。
同时,还应根据电路的复杂程度和频率要求来确定电路板的层数。
3.电路布线规则:电路板的布线应遵循一定的规则,如信号线与电源线的间距、信号线的阻抗控制等。
布线规则的遵循可以减少信号串扰和噪音干扰,提高信号质量和抗干扰能力。
4.元件布置规则:电路板上各个元件的布置应符合一定的规则,如元件之间的间距、元件与边界的距离等。
元件布置规则的遵循可以方便焊接和维修,避免元件之间的相互干扰和短路等问题。
5.焊盘和焊接规则:电路板上焊接点的设计应符合一定的规则,如焊盘大小、已焊盘的间距等。
焊盘的设计合理与否直接影响到焊接质量和可靠性。
同时,还应注意焊接工艺的要求,如正确选择焊接材料、焊接温度和焊接时间等。
6.电源布局和分离规则:电路板上各个电源的布局应合理,避免互相干扰。
同时,还应根据电路的功耗和电流要求来确定电源的容量和类型,保证供电的稳定性和可靠性。
7.防护和绝缘规则:电路板的防护和绝缘要求是确保电路板安全运行的关键。
设计时应注意电路板的防尘、防潮、防静电等问题,并采取必要的安全措施,如绝缘层的加工、防火阻燃材料的选择等。
8.环境适应性和可靠性要求:电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。
设计时应考虑电路板的工作温度范围、振动和冲击等因素,并采取必要的措施,如选择适应性材料和加强电路板的结构,以提高电路板的可靠性。
PCB工艺设计规范1. 厚度规范:PCB的厚度是指PCB板的整体厚度,包括铜箔厚度和基板厚度。
通常,常用的PCB板厚度为1.6mm,厚度小于0.8mm的为薄板,大于2.4mm的为厚板。
在设计中,需要根据具体的应用需求和制造工艺要求选择适当的板厚,以确保PCB的机械强度和电性能。
2. 最小线宽线距规范:线宽和线距是PCB中电路走线的基本要素。
在设计中,需要根据电路的复杂性、元器件封装的引脚间距以及制造工艺的要求来确定线宽和线距。
一般情况下,常见的线宽线距为0.15mm,对于高密度集成电路和高频电路,线宽线距可以更小,如0.1mm。
3.确保电信号完整性的规范:在高速信号和高频电路设计中,为了保证电信号的完整性,需要采取一系列措施,包括使用合适的PCB材料、布线布局、地与电源平面的设置、阻抗匹配和信号层堆叠等。
此外,还需要考虑信号的传输延迟,尽量缩短信号传输路径,减少信号的反射和串扰。
4.元器件布局规范:元器件的布局直接影响到电路的性能和可靠性。
在进行布局时,需要注意以下几点:首先,元器件之间的布局要合理,避免互相干扰;其次,布局要符合热分布平衡的原则,尽量避免热点集中;最后,布局要注意便于元器件的调试和维护。
5.焊接规范:PCB的焊接是PCB制造的重要步骤之一、在进行焊接时,需要根据不同的焊接方式和元器件类型选择合适的焊接方法。
常见的焊接方式有手工焊接、波峰焊接和无铅焊接。
此外,还需要注意焊接温度和时间,避免过高的温度和时间对PCB和元器件产生损害。
6.通孔设计规范:通孔是PCB中连接不同层电路的重要通道。
为了确保通孔的质量和可靠性,通孔设计时需要注意以下几点:首先,通孔尺寸应符合元器件引脚和焊盘的要求;其次,通孔布局应合理,避免通孔过多导致PCB变形和信号串扰;最后,通孔孔径和层数需要根据通孔负载和导通电流来确定。
以上是几个常见的PCB工艺设计规范,通过遵循这些规范可以有效地提高PCB设计的质量和可靠性。
PCB设计规范一.PCB 设计的布局规范(一)布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件,如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件,再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上,如采用风扇散热,放在空气的主流通道上;若采用传导散热,应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心,应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近,以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性,以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源,一般要求:a.在风冷条件下,电解电容等温度敏感器件离热源距离要求大于或等于2.5mm;b.自然冷条件下,电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离,则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向,合理安排布局,使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致,以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻,保险管等) ,应放置在明显易见处17. 是否有防呆设计(如:变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配,或装配时容易碰到的组件尽量卧倒。
(二)对布局设计的工艺要求1. 外形尺寸从生产角度考虑,理想的尺寸范围是“宽(200 mm~250 mm)×长(250 mm ~350 mm)”。

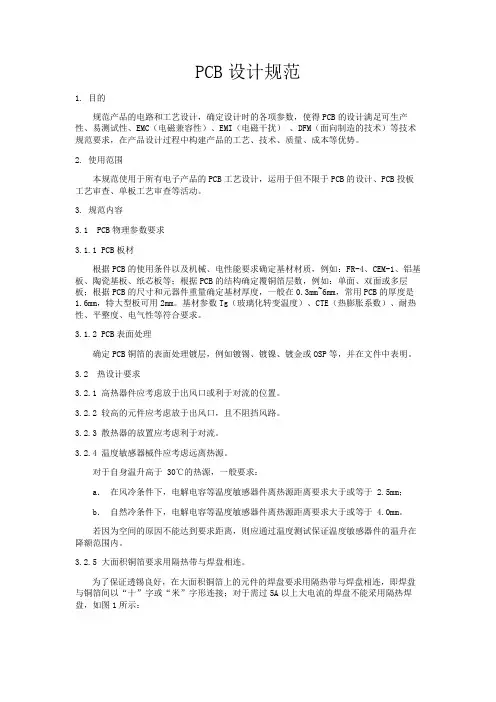

PCB设计规范1. 目的规范产品的电路和工艺设计,确定设计时的各项参数,使得PCB的设计满足可生产性、易测试性、EMC(电磁兼容性)、EMI(电磁干扰)、DFM(面向制造的技术)等技术规范要求,在产品设计过程中构建产品的工艺、技术、质量、成本等优势。
2. 使用范围本规范使用于所有电子产品的PCB工艺设计,运用于但不限于PCB的设计、PCB投板工艺审查、单板工艺审查等活动。
3. 规范内容3.1 PCB物理参数要求3.1.1 PCB板材根据PCB的使用条件以及机械、电性能要求确定基材材质,例如:FR-4、CEM-1、铝基板、陶瓷基板、纸芯板等;根据PCB的结构确定覆铜箔层数,例如:单面、双面或多层板;根据PCB的尺寸和元器件重量确定基材厚度,一般在0.3mm~6mm,常用PCB的厚度是1.6mm,特大型板可用2mm。
基材参数Tg(玻璃化转变温度)、CTE(热膨胀系数)、耐热性、平整度、电气性等符合要求。
3.1.2 PCB表面处理确定PCB铜箔的表面处理镀层,例如镀锡、镀镍、镀金或OSP等,并在文件中表明。
3.2 热设计要求3.2.1 高热器件应考虑放于出风口或利于对流的位置。
3.2.2 较高的元件应考虑放于出风口,且不阻挡风路。
3.2.3 散热器的放置应考虑利于对流。
3.2.4 温度敏感器械件应考虑远离热源。
对于自身温升高于 30℃的热源,一般要求:a.在风冷条件下,电解电容等温度敏感器件离热源距离要求大于或等于 2.5mm;b.自然冷条件下,电解电容等温度敏感器件离热源距离要求大于或等于 4.0mm。
若因为空间的原因不能达到要求距离,则应通过温度测试保证温度敏感器件的温升在降额范围内。
3.2.5 大面积铜箔要求用隔热带与焊盘相连。
为了保证透锡良好,在大面积铜箔上的元件的焊盘要求用隔热带与焊盘相连,即焊盘与铜箔间以“十”字或“米”字形连接;对于需过5A以上大电流的焊盘不能采用隔热焊盘,如图1所示:3.2.6 过回流焊的0805以及0805以下片式元件两端焊盘的散热对称性。

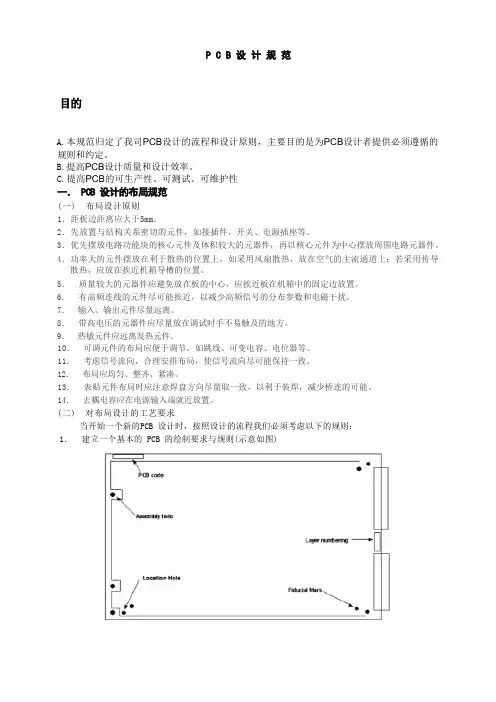

A.本规范归定了我司PCB设计的流程和设计原则,主要目的是为PCB设计者提供必须遵循的规则和约定。
B.提高PCB设计质量和设计效率。
C.提高PCB的可生产性、可测试、可维护性(一) 布局设计原则1.距板边距离应大于5mm。
2.先放置与结构关系密切的元件,如接插件、开关、电源插座等。
3.优先摆放电路功能块的核心元件及体积较大的元器件,再以核心元件为中心摆放周围电路元器件。
4.功率大的元件摆放在利于散热的位置上,如采用风扇散热,放在空气的主流通道上;若采用传导散热,应放在挨近机箱导槽的位置。
5.质量较大的元器件应避免放在板的中心,应挨近板在机箱中的固定边放置。
6.有高频连线的元件尽可能挨近,以减少高频信号的分布参数和电磁干扰。
7.输入、输出元件尽量远离。
8.带高电压的元器件应尽量放在调试时手不易触及的地方。
9.热敏元件应远离发热元件。
10.可调元件的布局应便于调节。
如跳线、可变电容、电位器等。
11.考虑信号流向,合理安排布局,使信号流向尽可能保持一致。
12.布局应均匀、整齐、紧凑。
13.表贴元件布局时应注意焊盘方向尽量取一致,以利于装焊,减少桥连的可能。
14.去耦电容应在电源输入端就近放置。
(二) 对布局设计的工艺要求当开始一个新的PCB 设计时,按照设计的流程我们必须考虑以下的规则:1.建立一个基本的 PCB 的绘制要求与规则(示意如图)建立基本的PCB 应包含以下信息:1) PCB 的尺寸、边框和布线区A.PCB 的尺寸应严格遵守结构的要求。
B.PCB 的板边框(Board Outline) 通常用0.15 的线绘制。
C.布线区距离板边缘应大于 5mm。
2) PCB 的机械定位孔和用于SMC 的光学定位点。
A.对于PCB 的机械定位孔应遵循以下规则:要求■机械定位孔的尺寸要求PCB 板机械定位孔的尺寸必须是标准的 (见下表和图) ,如有特殊必须通知生产经理,以下单位为mm。
B.机械定位孔的定位机械定位孔的定位在PCB 对角线位置如图:■对于普通的PCB,推荐:机械定位孔直径为3mm,机械定位孔圆心与板边缘距离为5mm。
PCB设计工艺规范一、概述二、布局规范1.PCB布局应符合电信号传输、电源分离和散热等特殊要求。
2.元器件应尽量按照功能分类,并根据其引脚数和电压等级进行合理排布。
3.PCBA板边缘应保留足够的空间用于安装和装配。
4.PCB上应有足够的装配间距,以便于元器件的安装和调试。
5.控制板的高频电路应尽量远离其他板块,减少相互干扰。
三、阻抗控制规范1.对于高频信号线路,应根据信号频率计算并控制阻抗。
2.对于差分信号线,应保持两个信号线的阻抗匹配。
3.PCB的阻状变化应符合信号传输的需求。
4.使用符合工艺要求且稳定的材料和工艺来控制阻抗。
四、封装规范1.元器件在PCB上的封装应符合国际标准,如IPC-7351等。
2.封装的引脚应正确标识,并与器件的引脚一一对应。
3.封装的安装方向应正确且一致。
五、布线规范1.信号线和地线应分开布线,以减少干扰。
2.信号线和电源线应相互垂直布线,以减少串扰。
3.控制板的重要信号线应尽量短且直接。
4.高速布线应使用差分布线技术,减少串扰和信号失真。
六、焊接规范1.针对手焊和自动焊两种焊接方式,设计合适的焊盘和焊垫。
2.焊盘和焊垫应具有合适的大小和间距,以方便焊接操作。
3.焊盘和焊垫的形状、位置和尺寸应符合焊接工艺要求。
七、质量控制规范1.PCB设计应符合ISO9001等国际质量管理体系认证要求。
2.在布局和布线过程中,应预留合适的测试点和测试接口,以便后续的功能测试和故障排除。
3.PCB设计应经过严格的验证和检验,确保电气性能满足要求。
4.PCB制造过程中应严格按照工艺规范进行生产操作,确保产品质量。
八、总结PCB设计工艺规范是保证设计质量和可靠性的重要依据。
遵循规范可以提高设计效率、减少错误和故障,确保PCB制造过程的顺利进行。
通过制定和实施一套完整的工艺规范,可以提高产品的品质水平和竞争力,满足客户的需求和要求。
最全PCB设计规范PCB设计规范是指对PCB板设计与布线进行规范化的要求和标准。
合理的PCB设计规范可以提高电路的可靠性、可制造性和可维护性,减少设计错误和生产问题。
以下是一个最全的PCB设计规范指南:一、尺寸和层数规范1.预留适当的板边用于固定和装配。
2.保持板厚适当,符合设备尺寸和散热要求。
3.层数应根据电路需求合理选择,减少层数可以降低生产成本。
二、元器件布局规范1.分配适当的空间给每个元器件,避免过于拥挤。
2.避免敏感元器件(如高频元器件)靠近高噪声源(如高压变压器)。
3.分组布局,将相关功能的元器件放在一起,便于调试和维护。
三、信号线布线规范1.信号线走线应尽量保持短而直的原则,减小传输延迟和信号损耗。
2.高频信号线避免与高电流线路交叉,以减少互相干扰。
3.分层布线,将高频信号和低频信号分开,避免互相干扰。
四、电源和地线布线规范1.电源线和地线应尽量宽而短,以降低阻抗。
2.使用大面积的地平面,减少地回流电流的路径。
3.电源线和地线应尽量平行走线,减少电感和电容。
五、阻抗控制规范1.布线时应根据需求控制差分对阻抗和单端信号阻抗。
2.保持差分对信号的平衡,避免阻抗不匹配。
3.使用合适的线宽和间距设计走线,以满足阻抗要求。
六、焊盘和插孔规范1.确保焊盘和插孔的尺寸、形状和位置符合零部件要求,并适合选用的焊接工艺。
2.避免焊盘和插孔之间过于拥挤,以便于手动和自动插件。
七、丝印规范1.丝印应清晰可见,包括元器件标识、引脚标识、极性标识等。
2.不要在元器件安装位置上涂抹丝印墨水,以免影响焊接质量。
八、通孔布局规范1.确保通孔位于焊盘的中心,避免焊盘过大或过小,影响焊接质量。
2.根据电路需求选择合适的通孔类型(如PTH、NPTH等)。
九、防静电规范1.PCB板表面清洁,避免灰尘和静电积累。
2.使用合适的静电防护手套和接地装置进行操作。
十、符号和标识规范1.适当添加电路图符号和标识,便于后续调试和维护工作。
PCB设计参考规范PCB(Printed Circuit Board)设计是电子产品开发过程中至关重要的一个环节。
一个好的PCB设计可以优化电子产品的性能、提高生产效率并降低成本。
为了保证PCB设计的质量和稳定性,设计工程师需要遵循一些常用的规范与标准。
下面是PCB设计参考规范的一些要点,以供设计工程师参考。
一、尺寸规范1.PCB板尺寸:PCB板尺寸应根据产品的需求进行合理的设计,并留出足够的空间用于组装元件和布局信号线路。
2.定位孔:在板子的四个角上应布置定位孔,用于方便PCB板的定位和对准。
二、元件布局规范1.元件布局:尽量采用合理的布局方式,避免元件之间的互相干扰。
可以根据不同的电路模块将元件进行分组,同时也要考虑到各个模块之间的互连。
2.元件间距:元件之间的间距要足够大,以避免干扰和短路等问题的发生。
三、信号线路规范1.信号线宽度:不同类型的信号线的宽度应根据其承载的电流大小来设计,以保证信号线的稳定性和可靠性。
2.信号线走向:信号线走向应尽量简洁、直观,并避免交叉。
尽量使用直线,避免过多的拐弯和斜线。
3.分层布局:合理使用PCB板的多层结构,将功率线和地线分层布局,避免互相干扰。
四、阻抗控制规范1.差分信号的阻抗控制:对于差分信号,其阻抗应尽量保持一致,以避免信号失真和互相干扰。
2.时钟信号的阻抗控制:对于高速时钟信号,应采用特殊的布线方式和阻抗控制,以避免信号抖动和失真。
五、电源和地线规范1.电源线和地线:电源线和地线应采用足够宽的线路来设计,以保证稳定的电源供应和良好的接地。
2.空域分离:电源线和地线应尽量分离,以避免互相干扰。
六、丝印规范1.丝印位置:丝印应放置在元件的旁边或正上方,方便用户查看和识别。
2.字体和标识:使用合适的字体和标识,确保丝印清晰可读。
七、焊盘规范1.焊盘尺寸:焊盘尺寸应根据元件的尺寸来设计,使得焊接过程更加方便和稳定。
2.焊盘间距:焊盘之间的间距应足够大,以便焊接过程中的热量扩散,避免焊接不良。
先进制造技术研究所智能车辆技术研究中心嵌入式硬件PCB设计规范(初稿)整理编制:王少平1、目的1.1 本规范规定车辆中心PCB设计规范, PCB设计人员必须遵循本规范。
1。
2 提高PCB设计质量和设计效率,提高PCB的可生产性、可测试、可维护性.2、设计任务2。
1 PCB设计申请流程硬件设计工程师按照本设计规范要求完成PCB设计,提交给嵌入式硬件开发组组长进行审核,审核通过后递交硬件评审小组评审,评审通过后才能进行PCB制作,并将设计图纸归档。
2.2 设计过程注意事项2。
2.1 创建PCB板,根据单板结构图或对应的标准板框,创建PCB设计文件;注意正确选定单板坐标原点的位置,原点的设置原则:(1)单板左边和下边的延长线交汇点;(2)单板左下角的第一个焊盘。
2.2。
2 布局(1) 根据结构图设置板框尺寸,按结构要素布置安装孔、接插件等需要定位的器件,并给这些器件赋予不可移动属性. 按工艺设计规范的要求进行尺寸标注。
(2) 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求,设置禁止布线区,如下图所示。
(3)综合考虑PCB性能和加工的效率选择加工流程加工工艺的优选顺序为:元件面单面贴装—〉元件面贴、插混装(元件面插装焊接面贴装一次波峰成型)—>双面贴装—>元件面贴插混装、焊接面贴装。
(4)布局操作的基本原则a、遵照“先大后小,先难后易"的布置原则,即重要的单元电路、核心元器件应当优先布局;b、布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件:c、连线尽可能短,关键信号线最短,高电压、大电流信号与小电流,低电压的弱信号完全分开,模数信号分开,高低频信号分开,高频元器件的间隔要足够;d、相同结构电路部分,尽可能采用“对称式”标准布局;e、按照均匀分布、重心平衡、版面美观的标准优化布局;f、器件布局栅格的设置,一般IC器件布局时,栅格应为50~100 mil,小型表面安装器件,如表面贴装元件布局时,栅格设置应不少于25mil;g、电路板推荐布局。
PCB硬件设计规范(详细版)PCB硬件设计规范是指为了确保电路板设计的质量和可靠性,制定的一系列硬件设计要求和标准。
下面是一个详细版的PCB硬件设计规范,包括设计原则、布局规范、电路连接规范、信号完整性和电磁兼容性等方面的内容。
一、设计原则1.硬件设计应符合产品需求和功能要求,能够满足性能指标,且易于制造和维护。
2.设计应考虑未来的功能扩展和升级,尽可能提供可定制和可扩展的接口。
3.硬件设计应尽量减少功耗,提高能效,节约资源。
4.设计应考虑电路的稳定性和可靠性,避免电路震荡、噪声和故障。
5.设计应符合相关的法规要求和环保要求,避免对环境和人体的危害。
二、布局规范1.尽量避免模拟和数字信号交叉对电路性能的影响,可采用分区布局或地线隔离的方法。
2.各个功能模块之间的物理距离应尽量缩短,减少信号传输的损失和电磁干扰。
3.硬件布局中,应尽量避免大功率和高频器件与敏感器件之间的接近,以及输入和输出接口的交叉排布。
4.硬件布局应合理利用板内空间,减少电路板的层数和尺寸,降低制造成本。
三、电路连接规范1.电路板设计应尽量减少导线的长度和延迟,减少信号传输的时延和损失。
2.设计应采用适当的导线宽度和间距,以满足电流容量和电脑要求。
3.设计中应采用相对稳定可靠的连接方式,如焊接、连接器、插座等。
4.PCB布线应避免“死角”和“凹槽”等不易焊接和检测的地方,同时注意避免高温区域。
四、信号完整性1.电源和地线是电路板设计中非常重要的信号,应保证可靠接地和供电。
2.高频信号输入和输出端口应采用专用的阻抗匹配电路,减少电磁干扰和反射。
3.时钟线和同步信号线应采用差分传输线,尽量减少信号的抖动和失真。
4.对于敏感信号和模拟信号,应采取屏蔽和滤波措施,提高信号的质量和抗干扰能力。
五、电磁兼容性1.设计应尽量减少电磁辐射和敏感器件对电磁干扰的影响,采用屏蔽、隔离和抑制措施。
2.PCB布局中应合理划分地面层和电源层,减少地线共享和电流回路交叉的可能性。
PCB板设计规范PCB板设计规范是指在进行PCB(Printed Circuit Board,印刷电路板)设计和制造过程中应遵循的标准和规范。
遵循这些规范可以提高PCB 板的质量、可靠性和性能。
以下是关于PCB板设计规范的一些重要指导原则:1.尺寸和布局规范:-PCB板的尺寸应符合实际使用要求,并遵循制造厂商的规定。
-高速电路和低速电路应尽可能分离布局,以减少干扰和串扰。
-元器件布局应考虑信号路径、热管理和机械支撑等因素。
-必要时应提供地孔或散热垫以提高散热效果。
2.元器件布局规范:-元器件应按照设计要求放置在相应的位置上,并尽量集中布局。
-不同类型的元器件(如模拟和数字电路)应分离布局,以减少相互干扰。
-元器件之间的连接应尽量短且直接,以减少信号传输的延迟和功率损耗。
-高功率元器件和高频元器件应与其他元器件分离,并采取必要的热管理和屏蔽措施。
3.信号完整性规范:-控制线、时钟线和高速信号线应尽可能短,且避免平行走线,以减少串扰和时钟抖动。
-高速信号线应采用阻抗匹配技术,以确保信号的正确传输和减少反射。
-高速差分信号线应保持恒定的差分阻抗,并采用差分匹配技术,以减少干扰和降低功耗。
4.电源和接地规范:-电源线和地线应尽可能粗,以降低电阻和电压降。
-电源和地线应尽量采用平面形式,以减少电磁干扰和提供良好的电源和接地路径。
-多层PCB板应设有专用层用于电源和接地,以提高板层的抗干扰能力和电源噪声的影响。
5.焊接规范:-设计带有相应的焊接垫和焊盘,以便于元器件的焊接和可靠连接。
-焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求,并考虑到热膨胀和热应力等因素。
-导线和焊盘间的间距应符合焊接工艺的要求,以确保焊接质量和可靠性。
6.标记和文档规范:-PCB板应有清晰的标记,包括元器件名称、值和位置、网络名称等。
-为了提供必要的参考和维护,应有详细的PCB设计文档,包括原理图、布线图和尺寸图等。
总的来说,遵循PCB板设计规范可以提高PCB板的可靠性、性能和一致性,减少制造和调试过程中的问题和风险。
PCB设计规范_2s-Z_.冃U言木规范参考国.家标准卬毓卜也路板设计和使用等标准编制而成。
、布局元件在二维、三维空间上不能产生冲突。
先放置与结构关系密切的元件,如接插件、开关、电源插座等。
对于按键,连接器等与结构相关的元器件放置好后应锁定,以免在无意之中移动。
如果有相同结构电路部分,尽可能采用“对称式”标准布局。
元器件的排列要便于调试和维修,小元件周围尽量不放置大元件、需调试的元、器件周围要有足够的空间。
按照“先大后小,先难后易”的布置原则,重要的单元电路、核心元器件应当优先布局。
布局应尽量满足以下要求:总的连线尽可能短,关键信号线最短;高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开;高频信号与低频信号分开;高频元器件的间隔要充分;发热元件要一般应均匀分布(如果有散热片还需考虑其所占的位置),且置于下风位置以利于单板和整机的散热,电解电容离发热元件最少400mil;除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
元器件离板边尽量不小于5mm,特殊情况下也应大于板厚。
如果PCB用排线连接,控制排线对应的插头插座必须成直线,不交叉、不扭曲。
连续的40PIN排针、排插必须隔开2mm以上。
考虑信号流向,合理安排布局,使信号流向尽可能保持一致。
输入、输出元件尽量远离。
电压的元器件应尽量放在调试时手不易触及的地方。
驱动芯片应靠近连接器。
有高频连线的元件尽可能靠近,以减少高频信号的分布参数和电磁干扰。
对于同一功能或模组电路,分立元件靠近芯片放置。
连接器根据实际情况必须尽量靠边放置。
开关电源尽量靠近输入电源座。
BGA等封装的元器件不应放于PCB板正中间等易变形区BGA等阵列器件不能放在底面,PLCC、QFP等器件不宜放在底层。
多个电感近距离放置时应相互垂直以消除互感。
元件的放置尽量做到模块化并连线最短。
在保证电气性能的前提下,尽量按照均匀分布、重心平衡、版面美观的标准优化布局。
按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开;定位孔、标准孔等非安装孔周围 1.27mm内不得贴装元、器件,螺钉等安装孔周围 3.5mm (对于M2.5 )、4mm(对于M3内不得贴装元器件;卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路;元器件的外侧距板边的距离为5mm贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;电源插座要尽量布置在印制板的四周,电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间,以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;其它元器件的布置:所有IC元件单边对齐,有极性元件极性标示明确,同一印制板上极性标示不得多于两个方向,出现两个方向时,两个方向互相垂直;板面布线应疏密得当,当疏密差别太大时应以网状铜箔填充,网格大于8mil(或0.2mm);贴片焊盘上不能有通孔,以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过;贴片单边对齐,字符方向一致,封装方向一致;有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、层定义PCB边框定义为机械一层,线宽5mil。
PCB螺丝孔或元件定位孔定义到机械一层,为非金属化孔。
其它电气层按标准层来设置。
三、布线关键信号线优先布线:电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先。
密度优先布线:从连接关系最复杂的器件着手布线;从连线最密集的区域开始布线。
布线离板边应不小于3mm,一是为了防止加工PCB时损伤走线,二是为了防静电。
双层板线宽线距最小7mil,多层板可最小至4mil,BGA器件下方根据情况可最小到 3.5mil。
不论板的大小及层数,在条件允许的情况下,应保证线距不小5mil、线与过孔间距不小于6mil 来提高良品率。
尽量减少印制导线的不连续性,例如线宽不要突变,以免阻抗变化不可控。
安全间距根据PCB的元件密度及线宽而定,一般可设为10mil,对于双层板最小7mil,多层板最小4mil。
交流220V电源部分的火线与中线在铜箔安全距离不小于 3.0mm,交流220V线中任一PCB线或可触及点距离低压零件及壳体之间距应大于6mm并加上明显的警告标示;如果电压再高,为避免爬电,应在高低压之间开槽隔离。
走线应避免锐角、直角,采用45 °走线。
相邻层的走线应相互垂直。
信号走线尽可能短。
时钟信号引线最容易产生电磁辐射干扰,走线时应尽量短并与地线回路靠近。
输入、输出信号应尽量避免相邻平行走线,如果实在不能避免平行走线,应加大其间距并加地线隔离。
对于总线应等宽等间距布线。
双面板电源线、地线最好与信号流向一致,以增强抗噪声能力。
如果贴片IC相邻两个焊盘为同一网络需接到一起时,两焊盘不可直接在贴片IC下相连。
审M 好应从焊盘或过孔中心引线出来。
过孔应远离贴片焊盘过大电流的走线除加粗铜铂外,还可加上助焊层,过锡炉时可上锡相当于增加铜铂厚度。
应尽量避免在晶体、变压器、光藕、电感、电源模块下面有信号线穿过,特别是晶体下面应尽量铺设接地的铜皮。
对于要压五金件的地方,不可走除地线外的其它信号线(在某些情况下地线也不可走),对于要走信号线的特殊情况,需在压五金范围内覆盖整片丝印。
音频信号线之间应用模拟地相互隔离并包模拟地。
视频信号线之间应用地相互隔离并包地。
7805前的滤波电容一般为1A/1000UF,每个IC的电源脚建议用104的电容进行滤波,防止长线干扰。
两焊点间距很小(如贴片器件相邻的焊盘)时,焊点间不得直接相连。
四、电源及地线处理一些关键信号线应尽可能远离电源线走线。
对于多层板,一般都有电源层和地层。
需要注意的只是模拟部分和数字部分的地和电源即使电压相同也要分割开来。
对于单双层板电源线应尽量粗而短。
电源线和地线的宽度要求可以根据1mm勺线宽最大对应1A的电流来计算,电源与地构成的环路应尽量小。
为防止电源上的杂讯进入负载器件,应在进入每个负载器件之前对其电源独立去藕,做到先滤波再进入负载。
VCC丄GNIL TIC T IC T ICVCC如果为多层板,应有单独的电源层及地层。
在接地时应保持接地良好。
PAD数字地与模拟地分开,数字地应接成环路以提高抗噪声能力;模拟地不可接成环路;对于低频电路,地线应采用单点并联接地方式;高频电路应采用多点串联接地。
对于数字电路,地线应闭合成环路,以提高抗噪声能力。
对于PCB上的地线需与金属外壳相连时,可在螺丝定位孔位加上助焊层以露出铜皮并加过孔,以便通过金属螺丝与外壳良好接触。
如下图中:灰色为过孔;桔红色为TopSolder及BottomSolder层;绿色及黄色为丝印。
对于QFP类封装的IC,走线尽量向四周扩散,IC正下方尽量避免走线,留作铺地做静电泄放通道。
PCB的四周应尽量保证有 3mm 宽来走地线。
数字电路的频率高,模拟电路的敏感度强,对信号线来说,高频的信号线尽可能远离敏感的模拟 电路器件,对地线来说,整人PCB 对外界只有一个结点,所以必须在 PCB 内部进行处理数、模共地的问题,而在板内部数字地和模拟地实际上是分开的它们之间互不相连,只是在PCB 与外界连接的接口处(如插头等)。
数字地与模拟地有一点短接,请注意,只有一个连接点。
也有在PCB 上不共地的,这由系统设计来决定。
五、铺铜如果印制板上有较大面积空白区应铺上铜并连接到地网络。
原则上铺铜间距应为线与线安全间距的两倍,实际应用中尽量保证铺铜间距不小于 8mil 。
铺铜与元件脚应采用花焊盘连接方式,并且在有必要的时侯加粗铺铜与焊盘的连线。
铺有大面积地线和电源线区(面积超过500平方毫米),应局部开窗口以防过锡炉时铜皮起泡。
六、测试点测试点代号TP ,不能以元件的形式出现在 PCB 上。
测试点通常为圆形,在条件允许的情况下,其直径应不小于1mm 。
原则上每条网络均需加上测试点,在实际应用中至少一些关键信号线上必需加测试点。
每个测试点应有测试项目名称或编号如TP1,TP2等。
测试点离元器件远点,两个测试点的间距不可太近,至少要有 2.5mm 的间距。
测试点应处于同一层面,以方便不用拆下整块PCB 也可方便连接到测试点为原则。
当测试点带附加线时,附加线应尽量短。
对电源和地也应在不同位置加上测试点,尽量均匀分布于整块PCB 上。
七、过孑LPCB 的最小孔径定义取决于板厚度,参考下表:板厚: 3. 0mm 2, 5mni2. Omw 1. 6min 1. Omm最小孔径: 24mil20mil IGinil 12tnil 8mil孔径优选系列可参考下表:焊盘直径: 4QmiI 35mil25mil 20mil 孔径: 24jnil20mil16mil12mil 8mil同一 PCB 上的过孔规格应控制在3种以内,双面板普通信号走线使用25/12mil 或28/16mil ,电源走线使用35/20mil 并根据电流大小多放置几个过孔。
•好最妊___TF___Ij i不奸TP对于接插件的孔径需严格检查,普通排针排插的孔径是1mm。
所有PCB板的过孔设计时必须加绿油覆盖并塞孔,由于PCB厂家工艺的原因,应尽量不使用内径超过20mil的过孔,采用在大电流线路上多加过孔的方式来满足要求。
过孔不能上焊盘。
如果没有必要,单板上的过孔数量不应超过平均每平方厘米10个,否则会增加PCB成本。
八、线宽理论上1OZ铜厚1mm线宽可通过最大1A电流,但在实际应用中通常降额30%使用,实际应用中电源及地线应尽量粗而短,避免出现电源线过长造成的电压跌落现象;尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线〉电源线〉信号线,通常信号线宽为:0.2〜0.3mm,最经细宽度可达0.05〜0.07mm,电源线为1.2〜2.5 mm对数字电路的PCB可用宽的地导线组成一个回路,即构成一个地网来使用(模拟电路的地不能这样使用)各种功能走线与线宽的关系如下:多层板的普通信号线最小可到4mil。
在条件允许的情况下,电源线应尽量粗些。
在一些高密度的板中,如果电源走线宽度受限,可在走线上加阻焊以增加过电流能力。
九、蓝牙蓝牙天线下方不可铺地及有其它走线且与其它走线保持最少5mm间距。
蓝牙电路的地线处理:数字地与单板数字地采用单点接地方式,模拟地与单板模拟地采用单点接地方式。
十、关于异形焊盘对于如DC座类的异形焊盘,由于EDA软件的原因,不能制作方形过孔,解决方法为在PCB边框层(机械一层)画出过孔形状,此方形过孔最小尺寸不得小于0.6mm,否则PCB厂家很难加工。
