中煤第七十二工程有限公司模板施工专项方案项目名称：绿城·百合新城Ⅰ期（1~5#楼）工程文件编号：受控标识：实施日期：年月日中煤第七十二工程有限公司绿城·百合新城Ⅰ期工程项目部模板工程施工方案项目经理部会签表目录1编制依据 (3)2分项工程概况及施工条件 (3)3施工总体安排 (4)技术准备 (4)机具准备 (4)材料准备 (5)人员准备 (5)施工安排 (5)4施工方法及技术措施 (6)施工准备工作 (6)模板安装一般要求 (6)地下室模板安装 (7)主体模板安装 (9)特殊部位模板安装 (13)模板拆除 (17)5质量标准 (18)6质量管理点及控制措施 (20)7安全、文明及环境保护措施 (22)8计算书 (24)绿城·百合新城Ⅰ期（1~5#楼）工程模板施工方案1 编制依据1.1 设计图纸：1#、2#、3#、4#、5#楼施工图纸及图纸会审记录。
1.2 现行的有关规范、规程和标准：《建筑施工模板安全技术规范》JGJ162-2008《混凝土结构工程施工质量验收规范》GB50204-2002《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《坡屋面工程技术规范》GB50693-2011《建筑机械使用安全技术规程》JGJ33-2012《建筑结构荷载规范》GB50009-20121.3 施工组织设计1.4 绿城集团标准工程节点做法2 分项工程概况和施工条件2.1本工程位于河南省信阳市南湾区，紧邻南湾湖风景区。
是由信阳市万恒置业有限公司开发的绿城·百合新城Ⅰ期（1~5#楼）多层住宅工程，设计单位为浙江绿城建筑设计有限公司，监理单位为煤炭工业郑州设计研究院股份有限公司，质量监督单位为信阳市质量监督站。
1#、2#、3#、5#楼±0.000相对于绝对标高为95.3m，4#楼±0.000相对于绝对标高为95.6m。
1#、2#楼地上八层，建筑高度分别为27.69m、26.89m，建筑占地面积均为726.15㎡；3#、4#、5#楼地下一层，3#、5#楼地上五层，建筑高度16.89m，建筑占地面积305.72㎡；4#楼地上六层，建筑高度22.24m，建筑占地面积845.11㎡。
绿城集团住宅工程质量标准1.1 目的为提升公司绿城集团住宅工程开发建立质量，确保住宅使用功能，提升客户满意度，特制定本标准。
本标准为置地部住宅工程质量检查验收标准，也为各利润中心的自身管理及对设计、监理及承包商协调管理提供参考。
1.2 使用围公司开发的新建住宅粗装修(毛坯房/初装饰)交楼工程，精装修房交楼工程将另行编制户精装修工程质量标准。
1.3 编制依据本标准依据相关标准及公司工程质量建立规划编制，主要依据有：(1)?住宅设计规?(2)?住宅建筑规?(3)?住宅性能评定技术标准?(4)?工程建立标准强制性条文?(房屋建筑局部)(5)?建筑装饰装修工程质量验收规?(6)?建筑工程施工质量验收统一标准?(7)?住宅工程初装饰竣工验收方法?((8)?商品房销售管理方法?1.4 其它说明本标准侧重于小业主对收楼的质量要求，各利润中心应参照本标准的质量要求，结合开发工程所在城市的定位及当地相关质量要求，制订相关工程质量规列入合同文件中，以使工程参与各有明确的工程质量标准，做到有规可依。
2.户质量验收标准2.1室楼地面(水泥混凝土、水泥砂浆楼面)1) 主控工程(1)面层与下一层应结合结实，无空鼓、裂纹；(2)标准：空鼓面积不应大于400CM2；且每自然间(标准间)不多于2处可不计；(3)置地企业标准：100％无空鼓。
2) 一般工程(1)地面外表密实，无地面裂缝、脱皮、麻面、起砂现象；(2)地面坡度满足设计要求，坡向正确，不应有倒泛水和积水现象；(3)踢脚线与墙面应结合严密，高度一致，出墙厚度均匀；(4)对于有室楼梯的，楼梯踏步的宽度、高度应符合设计要求；(5)允偏差应符合规定要求。
水泥混凝土、水泥砂浆楼地面允偏差3) 过程控制要求(1)地坪施工前，应将砼楼板外表的浮浆、落地灰等清理干净，可使用铣刨机或凿毛机进展机械清理；(2)水泥混凝土楼地面采用平板振动器振捣密实，对于有地暖层的后浇地面，可采用直径150MM的铁辊碾子碾压密实；(3)有防水要求地面的立管、套管、地漏处封堵无渗漏，应进展蓄水试验；(4)施工完成地面应洒水养护不少于7天；(5)应特别注意入户门开门时走道与入户地板标高的控制。
【绿城工艺】绿城集团工艺工法施工标准与技术标准(绿城品质之源)2014-05-12房地产经理人联盟为了保证绿城的工程品质营造水平，根据集团公司宋卫平董事长的指示，我部对原有同类型产品营造过程中发现的问题进行了研究。
根据研究结果，对主体结构、防水体系、外墙饰面、内墙施工、门窗工程等节点部位进行调整，最终形成了绿城集团标准工艺工法。
根据本文档的相关内容，项目公司应对施工图、施工工艺工法调整深化。
此文档最终解释权归绿城房地产集团工程质量督导部。
一、主体结构有基础回填土工程应在基础施工前，对施工组织方案及结构施工图进行评审。
不允许基础±0.00下因回填土无法回填所出现的大水塘的现象。
对结构柱脚及两层接头部位砼所漏浆引起蜂窝麻面现象，必须加以控制，具体措施参照相关节点要求。
为控制结构现浇板商品混凝土塌落度大所引起的收缩裂缝及渗水，保证结构板无裂缝及密实度有自防水能力措施，应按照相关规定和要求施工。
（在成本不增加的基础上，采用二次振捣）施工控制节点质量缺陷：针对地下室底板、顶板、楼板、平屋板及一次性翻边的商品砼坍落度大，而产生的毛孔及收缩裂缝，导致渗漏水现象。
控制缺陷的工艺要求：砼浇捣时应采用二次振捣，机械磨平工艺施工。
在混凝土一次性浇捣完成后，待混凝土固结至坍落度达到3-5cm时，再进行砼第二次振捣，以确保混凝土密实及自防水能力。
二、绿城防水体系工法应对不同部位设计不同防水材料及防水方案，我部现有地下室底板下防水、侧墙、顶板、卫生间地面防水、坡屋面、平屋面、阳台、露台有保温和无保温等方案。
说明：硅粉密实剂的用量比例按水泥用量计算。
坡屋面做法地下室保温防结露体系做法防水体系卫生间、阳台地面防水做法：结构板上20厚1：3水泥砂浆内掺水泥含量5%的抗裂硅质防水剂防水层法式建筑屋面空调隔板排水需注意：除按原设计设置地漏和排水外，必须增设溢水口系统。
三、外墙饰面工程1.干挂石材钢架施工要求，有半干挂和全干挂钢架两种，全干挂必须采用槽式埋件和螺栓式连接方案，钢材必须是热镀锌标准型钢，如有复杂线脚及檐口线脚部位钢架应用非镀锌型钢预制成分段整体式，再热镀锌加工到现场螺栓整体安装连接等规定。

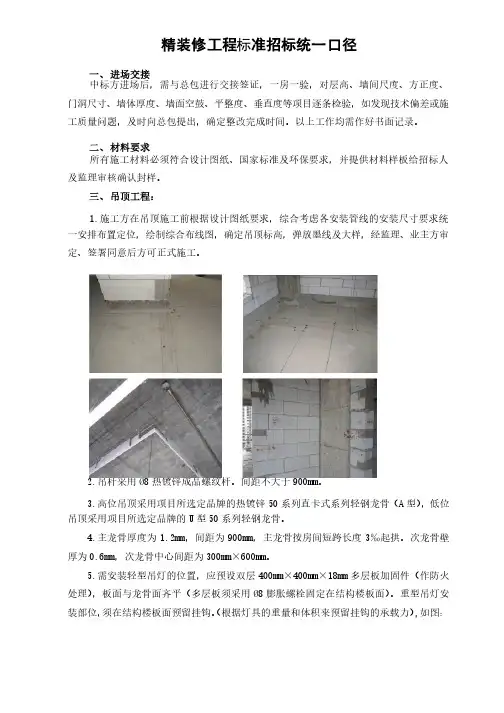

精装修工程标准招标统一口径一、进场交接中标方进场后，需与总包进行交接签证，一房一验，对层高、墙间尺度、方正度、门洞尺寸、墙体厚度、墙面空鼓、平整度、垂直度等项目逐条检验，如发现技术偏差或施工质量问题，及时向总包提出，确定整改完成时间。
以上工作均需作好书面记录。
二、材料要求所有施工材料必须符合设计图纸、国家标准及环保要求，并提供材料样板给招标人及监理审核确认封样。
三、吊顶工程：1.1.施工方在吊顶施工前根据设计图纸要求，综合考虑各安装管线的安装尺寸要求统施工方在吊顶施工前根据设计图纸要求，综合考虑各安装管线的安装尺寸要求统一安排布置定位，绘制综合布线图，确定吊顶标高，弹放墨线及大样，经监理、业主方审定、签署同意后方可正式施工。
2.2.吊杆采用吊杆采用Ø8热镀锌成品螺纹杆。
间距不大于900mm 900mm。
3.3.高位吊顶采用项目所选定品牌的热镀锌高位吊顶采用项目所选定品牌的热镀锌50系列直卡式系列轻钢龙骨系列直卡式系列轻钢龙骨（（A 型），低位吊顶采用项目所选定品牌的U 型50系列轻钢龙骨。
4.4.主龙骨厚度为主龙骨厚度为1.2mm 1.2mm，间距为，间距为900mm 900mm，主龙骨按房间短跨长度，主龙骨按房间短跨长度3‰起拱。
次龙骨壁厚为0.6mm 0.6mm，次龙骨中心间距为，次龙骨中心间距为300mm 300mm××600mm 600mm。
5.5.需安装轻型吊灯的位置，应预设双层需安装轻型吊灯的位置，应预设双层400mm 400mm××400mm 400mm××18mm 多层板加固件（作防火处理），板面与龙骨面齐平（多层板须采用Ø8膨胀螺栓固定在结构楼板面）。
重型吊灯安装部位，须在结构楼板面预留挂钩。
（根据灯具的重量和体积来预留挂钩的承载力）,如图：6.6.卫生间吊顶采用我司指定品牌的防水石膏板。
吊顶要求为：高位采用单层项目所卫生间吊顶采用我司指定品牌的防水石膏板。
绿城集团标准工程节点做法参考绿城集团标准施工工艺工法参考节点仅供内部参考主编陈银海绿城集团工程质量督导部二一一年二月目录一建筑与结构构造部分二屋面部分三装饰装修部分四硬质景观部分一建筑与结构构造部分一结构施工工艺二地下室防水保温防结露体系做法三墙体及粉刷施工要求一结构施工工艺施工控制节点一节点施工说明由于商品砼坍落度大在进行地下室底板或顶板翻边部位施工时振动棒振捣使砼流座到底板施工人员往往少振或不振捣导致砼不密实因此形成渗漏薄弱点针对大面积车库底板顶板平屋面所有现浇板因商品砼坍落度大而产生的毛孔及收缩裂缝导致结构渗漏水现象节点施工要求针对现浇混凝土要求坍落度达到3-5cm时再进行砼二次振捣确保该处混凝土密实同时重点关注该部位的施工控制砼浇捣时采用二次振捣机械磨平工艺工能控制结构板裂缝及渗漏水缺陷通病注意坍落度小于3㎝时禁止二次振捣绿城房产通[2009]211号文件所有砼现浇板必须采用砼二次振捣工艺保证砼现浇板结构不渗漏各专项防水施工方案包括地下室底板顶板侧墙阳台露台卫生间平屋面空调搁板坡屋面等部位必须上报集团公司相关职能部门评审经审核确认后方可组织施工阳台露台空调搁板外墙大线条上等部位外墙墙体根部必须用素C20砼浇筑翻边高度不低于120mm且不得低于墙外侧地坪装饰完成面坡屋面砼浇捣操作流程1在浇筑前所有阴阳必须用钢筋定位2对所采用商品砼的塌落度须控制3砼浇筑时所有的梁柱采用插入式振动机振捣密实4将斜板上流淌下来的砼铺平待板砼的塌落度达到3cm-5cm时用手提式平板振动机自下往上进行二次振捣5二次振捣后加13水泥砂浆随捣随抹并扫毛确保结构砼具有自防水能力现场表现坡屋面结构板砼浇筑施工时采用水泥砂浆随捣随抹提高了结构板防水能力现场表现同上说明基础距基底持力层边坡距离应不小于 500坡角不大于45度独立基础高低差施工处理节点一独立基础高低差施工处理节点二结构柱脚漏浆处理注若地下室柱钢筋在柱外偏位时可以不弯柱筋将柱尺寸适当加大将柱筋包入砼内结构柱钢筋内偏位处理节点结构柱钢筋柱外偏位处理节点二地下室防水保温防结露体系做法地下室底板侧墙防水参考做法高低跨地下室侧墙防水做法1 第一次底板砼浇筑完成后2 砖胎模完成后进行第二进行第一次防水工次防水工高低跨地下室侧墙防水做法地下室地下室3第二次侧墙及底板砼浇筑完成后形成完整防水体系地下室侧墙穿墙螺杆方案地下室公共部位防结露保温体系敞开式地下室车库做法敞开式地下室车库内侧墙要求采用水泥砂浆粉刷然后面层采用专用无机防霉耐水腻子罩面顶部直接施工专用无机防霉耐水腻子三墙体及粉刷施工要求梁柱与砖墙交接部位用粉刷砂浆找平耐碱玻纤网格布或钢丝网铺贴前墙面先抹一层粉刷砂浆墙体不同材料交接处粉刷做法顶层次顶层的填充墙顶与梁底交接部位必须采用柔性填充材料注1本节点适用于中间一层精装修样板工余尚未开始墙体砌筑2样板房墙体砌筑时应将上层墙体砌筑但不允许封顶以防止上部梁结构受力变形影响样板房的墙体3如果中间结构分次验收时填充墙砌筑分界层也应按此非常规填充墙封顶方案节点工轻质砌块施工节点说明1为控制轻制质砌块墙体体水泥砂浆粉刷层产生空鼓裂缝不用水泥砂浆粉刷直接采用专用腻子或粉刷石膏腻子批面2砌筑墙体垂直度控制在3mm 以内室内轻质砖墙面专用腻子满批时砌筑要求二屋面部分一油毡瓦做法二平板瓦做法三筒瓦做法四坡屋面保温防水集成板体系五平屋面做法六天窗节点做法一油毡瓦做法油毡瓦施工工艺说明1 屋面基层面找平应严格按照规程操作不得出现空鼓起壳等现象找平面宜用铁板压平脊与表面平整度应控制在10㎜以内油毡瓦铺钉前找平层应符合干燥及强度要求2 屋面阴阳角线应保持顺直所有屋面阴阳屋线处均应做成圆弧状并保持平滑3 屋面卷材防水层铺贴应平整牢固无起鼓脱开现象搭接符合规范要求4 屋面防水施工完成后应选用植筋方案将Ф6 ＠1500-2000网点式钢筋植入钢筋砼内要求植入钢筋与防水层交接处密封处理5 油毡瓦屋面与突出屋面部分交接处均应做泛水处理可沿屋面坡度做通长挡水线并在挡水线下做老鹰嘴见图2 油毡瓦屋面与突出屋面管道交接处做法见图36 油毡瓦铺设前应在屋面板面弹线放样如发现檐口与相应线不完全平行则应弹线放样时均匀调整7 油毡瓦铺钉应与基层紧贴瓦面应平整自檐口向上铺设第一层应与檐口平行油毡瓦应用油毡钉固定8 铺设油毡瓦瓦时瓦与瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面见图45 9 当采用成品塑料檐沟时油毡瓦宜挑出20㎜-30㎜人字屋面出檐如老虎窗部位部位油毡瓦宜挑出 10㎜见图6710油毡瓦与油毡瓦水平错缝搭盖时错缝搭接水平长度不小于200㎜见图711铺钉油毡瓦第二层应与第一层叠合切槽应向下并指向檐沟第三层油毡瓦部分压在第二层油毡瓦上并保证第二层油毡瓦露出切槽140㎜见图7 第三层油毡瓦及以上部分油毡瓦做法依此类12油毡瓦所有固定用专用油毡钉必须钉平钉牢大面严禁钉帽外露油毡瓦表面每片油毡瓦不应少于 4个油毡钉当屋面坡度大于45度时应适当增加钉数量13坡屋面伸缩缝铺油毡瓦时基层找平时向缝边高出屋面30mm斜面翻边用防水油膏或保温板封堵伸缩缝后粘贴SBS防水卷材伸缩缝处铺油毡瓦瓦见图8二平板瓦做法节点平板瓦施工工艺 1 说明1 施工工序依次为混凝土结构层－找平层－防水层－保温层－钢网混凝土保护层－顺水条－挂瓦条－水泥平板瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 钢网细石砼保护层与结构混凝土板用钻孔φ6植筋工艺连接植筋钢筋与防水层结合处表面做密封处理φ6植筋横竖向间距为15 ～2米6 保温板与基层面结合可以用胶水掺水泥点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 顺水条规格40 ×10杉木条间距不大于400挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上9 当屋面坡度 35度时挂瓦条宜采用局部膨胀螺栓固定平板瓦施工工艺 2 说明1 施工工序依次为混凝土结构层－找平层－防水层－顺水条嵌套保温板－挂瓦条－水泥平板瓦2 屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 顺水条宽30厚度根据保温板厚度确定间距≤400用水沥青涂刷防腐处理6 保温板与基层面结合可以用胶水掺水点粘7 挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上8 当屋面坡度 35度时顺水条宜采用局部膨胀螺栓固定阴脊构造节点说明低屋面构造节点防水层上翻高度满足规范要求说明1此图以规格为420X300的拉法基瓦片为例同一坡面瓦片必须统一排版2瓦片外挑宽度在有檐沟时40-50mm无檐沟时70mm屋面瓦片排版工艺阳脊处第一排瓦片节点平板瓦施工工艺 3说明1 工工序依次为混凝土结构层－找平层－防水层－顺水条－挂瓦条－水泥平板瓦2屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线保证顺直3．基层找平面用铁板压光4．防水层卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5顺水条规格40 ×10杉木条间距为400挂瓦条采用3热镀锌角钢与30 ×30杉木条相结合方式进行挂瓦挂瓦条间距依据屋面瓦排版进行调整杉木条要求采用水沥青涂刷防腐处理6镀锌角钢与结构砼层通过Ф8mm加长膨胀螺栓进行固定保证锚入结构层30间距为≤8003镀锌角钢与30 ×30杉木条采用自攻镀锌螺丝进行固定间距为≤500平板瓦通过水泥钢钉固定在杉木挂瓦条上7当屋面坡度 40度时设计无保温层时要求按此节点施工设计为有保温层时要求对方案进行调整平板瓦挂瓦条40X10顺水条SBS防水层找平层钢筋砼结构层节点1细石砼座浆SBS卷材伸至檐沟内自攻螺丝30X30热镀锌角钢膨胀螺栓固定在结构层节点1板瓦施工工艺三筒瓦做法节点筒瓦施工工艺 1 说明1 工工序依次为混凝土结构层－找平层－防水层－保温层－钢网砼保护层－顺水条－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓和脱开现象5 钢筋网细石砼保护层与结构混凝土板在防水层完成后用植筋φ6 工艺连接植筋钢筋与防水层结合点表面做密封处理φ6植筋横竖向间距为15-2米6 保温板与基层面结合可以用胶水掺水泥点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 顺水条规格40 ×10杉木条间距不大于400挂瓦条规格30 ×30杉木条顺瓦条宽度30厚度根据瓦弄净空而定杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢砼上9 当屋面坡度 35度时挂瓦条宜采取局部膨胀螺栓固定筒瓦施工工艺筒瓦工工艺 2 说明1 施工工序依次为混凝土结构层－找平层－防水层－顺水条嵌套保温板－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过20mm工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 顺水条宽30厚根据保温板厚度确定间距≤400用水沥青涂刷防腐处理6 保温板与基层面结合可以用胶水掺水点粘7 挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上8 当屋面坡度 35度时顺水条宜采用局部膨胀螺栓固定筒瓦施工工艺筒瓦工工艺 3 说明1 施工工序依次为砼结构层－找平层－防水层－保温层－钢网混凝土保护层 - 座浆－顺瓦条-筒瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 钢筋网细石砼保护层与结构砼板用结构胶钻孔植筋φ6 工艺连接植筋钢筋与防水层结合点表面做密封处理φ6植筋横竖向间距为15-2米6 保温板与基层面结合可以用胶水掺水点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 用116混合砂浆座浆铺瓦注意避免砂浆污染瓦片9 面坡度 35度时不适合本工艺筒瓦施工工艺筒瓦工工艺 4 说明工艺 2 改进1 施工工序依次为混凝土结构层－找平层－408顺水条-防水层－顺水条嵌套保温板－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 408mm顺水条间距不大于400mm5 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象6 顺水条宽度30厚度根据保温板厚度确定间距≤400顺水条之间嵌铺保温板顺水条必须用水沥青涂刷防腐处理7 挂瓦条规格30 ×30杉木条顺瓦条宽度30厚度根据瓦弄净空而定杉木条用水沥青涂刷防腐处理8 屋面坡度 35度时顺水条宜采用局部膨胀螺丝固定筒瓦施工工艺筒瓦施工工序说明筒瓦施工的方向从檐口向屋从阳向阴筒瓦屋面内檐沟做法筒瓦阳脊瓦端头做法屋面与墙体交界处筒瓦做法说明筒瓦根据屋面坡度进行预排版弹线切割说明筒瓦根据屋面坡度进行预排版弹线切割四坡屋面保温防水集成板体系施工工艺说明1 工工序依次为混凝土结构层－找平层－PUB F板防水保温集成板－顺水条－挂瓦条－屋面瓦2屋面砼结构层上30厚C20细石砼找平层加13水泥砂浆随捣随抹并采用铁板压光平整度不超过1cm工时阴脊与阳檐口与屋拉通线保证横平顺直3．PUB F板通过专用粘贴砂浆与基层进行满粘粘贴时应用力轻柔均匀挤压轻敲板面并要求及时检查板粘贴平整度超过误差要求的应重新粘贴4 PUB F板材之间留有5 ～8mm的缝隙板缝处理要求在板材粘贴具有一定强度后进行处理要求先用泡沫填缝剂进行填缝泡沫稍高出板面再在上面做一道12㎝胎体增强防水布5 屋面檐口阴阳部位出屋面管道部位坡屋面与墙面交接部位节点处理详见节点图6 顺水条规格40 ×10杉木条间距为400挂瓦条采用30 ×30杉木条挂瓦条间距依据屋面瓦排版进行调整杉木条要求采用水沥青涂刷防腐处理7 当屋面坡度 40度时对屋面保温防水施工专项方案进行评审基层要求屋面砼结构层上30厚C20细石砼找平层加13水泥砂浆随捣随抹并采用铁板压光平整度不超过1cm施工时阴脊与阳脊檐口与屋脊拉通线保证顺直阴脊要求在阴脊部位采用防水卷材进行加强处理卷材宽度50㎝阴脊要求防水卷材施工完成施工要求防水保温集成板粘贴通过专用粘贴砂浆与基层进行满粘粘贴时应用力轻柔均匀挤压轻敲板面并要求及时检查板粘贴平整度不符合要求的应重新粘贴施工要求防水保温集成板单板粘贴完成施工要求防水保温集成板拼缝留有5 ～8mm的缝隙施工要求板缝处理要求在板材粘贴完成具有一强度后进行先用泡沫填缝剂进行填缝泡沫稍高出板面然后采用专用工具进行碾压施工要求防水保温集成板拼缝处采用胎体增强布进行处理宽度为12㎝粘贴剂采用专用防水密封胶施工要求施工完成后大面效果施工要求施工完成后大面效果施工要求屋面檐口部位要求采用卷材进行搭接卷材一侧要求插入防水保温集成板下部搭接不少于15 ㎝另外一侧要求保证伸入成品檐口内侧施工要求屋面阳脊部位防水保温集成板拼缝处采用胎体增强布进行处理宽度为12 ㎝粘贴剂采用专用防水密封胶施工要求出屋面烟道部位采用防水卷材进行加强处理卷材上翻高度符合规范要求施工要求出屋面烟道部位在防水保温集成板铺贴完成后采用胎体增强布进行处理宽度为12 ㎝粘贴剂采用专用防水密封胶面层采用专用防水涂料进行加强施工要求出屋面管道部位要求先采用专用防水涂料进行处理在防水保温集成板铺贴完成后采用胎体增强布进行处理宽度为12㎝粘贴剂采用专用防水密封胶五平屋面做法节点平屋面防水及保温标准工节点本节点适用于上人屋面非上人屋面地下车库顶板有保温屋面无保温屋面1 基层结构砼面要求随捣随抹光2 防水施工前先将基层清理干净涂膜防水厚度一致无起泡起皮翻边高度达到规范要求3 卷材施工前基层阴阳角做成R50圆角达到防水层工要求4 找坡层坡度达到设计要求表面要求加水泥砂浆随捣随压光5 卷材施工与基层粘结牢固无起鼓卷材搭接和翻边高度符合规范要求翻边处上口卷材插入砼保护层或粉刷层内6 出屋面管道及烟气道与屋面交接处作加固处理防水按程序同步施工7 刚性防水工时细石砼压实必须随捣随抹光分仓缝间距不大于45米分设缝宽20mm钢筋断开如有地砖时设置分仓缝可根据地砖模数设置要求分仓缝同地砖缝对齐留设分仓缝处地砖缝宽度同大面一致缝内填油膏或打胶收头8 每道防水层施工必须做好成品保护工作保证每道防水的完好性屋面饰面层40厚C20混凝土内配 4200 200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光油毡保护层12-15厚单组份聚氨酯涂膜防水层屋面结构层无保温屋面做法屋面饰面层40厚C20混凝土内配 4200 200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层12-15厚单组份聚氨酯涂膜防水层屋面结构层有保温屋面做法铺钉通长钢丝网片屋面饰面层水泥砂浆粉刷40厚C20细石砼内配 4200200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层12-15厚单组份聚氨酯涂膜防水层屋面结构层附加卷材上端嵌入墙体下端与上翻卷材搭接卷材上翻高度符合规范要求250宽自粘卷材保护层分仓缝油膏嵌实刚性防水屋面与墙体交接处理节点屋面饰面层40厚C20混凝土内配 4200200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层卷材防水层12-15厚单组份聚氨酯涂膜防水层屋面天沟找平层屋面结构层250宽双面自粘卷材保护层12-15厚单组份聚氨酯涂膜防水层分仓缝油膏嵌实屋面天沟结构层刚性防水屋面分仓缝天沟处理节点出屋面管道防水施工节点方案说明1此方案适用于做内保温的平屋面露台阳台2施工时挤塑板先插好U型16号铁丝再平铺于支好的模板上3混凝土浇捣前要对固定挤塑板的16号铁丝进行检查保证铁丝能锚固于混凝土中屋面露台板内保温做法参考节点六天窗节点做法别墅地下室天窗防水施工节点剖面三装饰装修部分一面砖做法二干挂石材做法三外墙干挂石材钢架连接体系四湿贴石材做法五湿贴文化石乱贴石做法六门窗与腰线部位七阳台露台部位八精装修施工相关节点九其它节点一面砖做法外墙仿清水墙面砖节点施工工艺说明1 外墙面用13水泥砂浆粉刷次成活粉刷层厚度≥15mm以提高墙身自防水能力2 外墙面砖根据设计要求按照规格品种颜色及比例等进行搭配用水泥砂浆或专用粘贴剂粘贴砖缝一般为8 ～10mm 宜为9mm3 贴外墙面砖前应提早一天将墙体粉刷及面砖浇水湿润勾缝的深度宜凹进2 ～3mm禁止在雨天或墙面过湿时进行勾缝以免今后泛碱流白浆现象勾缝。
绿城房地产集团有限公司精装修工程（住宅类)施工工艺工法标准绿城房地产集团精装修管理部二〇〇七年七月目录第一节、地面装饰类。
.。
.。
....。
.。
......。
.。
.。
.。
..。
.。
.。
.。
.. 3一、地面铺石材。
..。
.。
..。
.。
..。
..。
.。
.。
.。
.。
......。
..。
..3二、复合地板地面.....。
..。
.。
....。
..。
.......。
...。
...。
.。
.。
5三、地面铺瓷砖..。
....。
...。
..。
...。
.。
..。
...。
...。
.。
..。
.。
...。
8四、地面铺地毯..。
.。
....。
.。
.。
.。
.。
..。
.。
.....。
..。
.。
..11五、木制踢脚安装..。
..。
..。
..。
.。
....。
. 。
..。
..。
...。
...。
...。
.13六、地面铺地毯（块毯） .。
..。
...。
.。
..。
..。
.。
...。
.。
..。
.。
14七、塑料地板(PVC地板）的施工。
...。
.。
..。
.。
.。
..。
...。
..。
.15第二节、墙面工程.。
.。
.。
..。
...。
....。
...。
.。
.。
..。
..。
. .。
....。
20一、石材湿贴施工。
.。
..。
.。
.。
.。
.。
..。
..。
...。
..。
..。
.。
.。
.。
20二、墙面干挂石材。
...。
.。
..。
..。
.。
..。
...。
..。
.....。
...。
....。
23三、马赛克饰面.。
..。
...。
.......。
..。
.....。
..。
.。
....。
.27四、墙面柱面贴瓷砖。
...。
..。
...。
.。
.。
...。
..。
.。
......。
.。
.....。
.。
.31五、木装饰墙身饰面..。
.。
..。
...。
.。
.。
.。
.。
.。
.。
...。
.。
..。
34六、墙面抹灰工程施工工艺。
.。
.。
.。
.。
...。
........。
.。
..。
..37七、木材表面清油油漆涂饰。
.。
..。
.。
..。
.。
......。
.。
.。
(45)八、混凝土及抹灰面刷乳胶漆。
绿城房地产集团精装修工程细部节点构造标准（试行）浙江绿城装饰工程管理有限公司二〇一〇年一月总则一、编制目的为了总结绿城集团各精装修项目实施过程中的经验与教训，更好地规范及促进各精装修项目的细部构造标准化，以便精装修项目的技术支持、过程管理及质量控制，制定本标准。
二、主要编制依据1、《建筑装饰装修工程质量验收规范》GB 50210－20012、《住宅装饰装修工程施工规范》GB 50327-20013、《建筑地面工程质量验收规范》 GB 50209—20024、《建筑内部装修设计防火规范》GB 50222-955、《建筑设计防火规范》GBJ 16-87(2001 版)6、《房屋建筑制图统一标准》GB/T 50001-20017、《国家建筑标准设计图集》 J502-1～3(内装修)8、绿城集团《精装修工程(住宅)施工工艺工法标准》9、绿城集团《精装修产品复制参考标准》10、绿城集团《精品工程评判标准》精装修分部三、适用范围绿城房地产全资精装修项目、控股精装修项目，非控股精装修项目可作参考。
四、使用指导本标准为绿城集团受控资料，未经允许，严禁擅自复印。
集团全资、控股精装修项目根据自身项目特点，直接套用或借鉴本标准，在实施过程中，本标准将根据行业上新材料、新工艺的做法，以及借鉴项目上一流的工艺处理进行修订及补充。
五、修订与解释本标准由集团公司精装修管理部负责解释和修订，自2008 年12 月25 日起实施。
通用标准1、墙地面石材铺贴深色系列石材采用普通硅酸盐水泥混合中砂或粗砂，（含泥量不大于3％）1：3 配比；浅色石材采用白水泥砂浆掺白石屑1：3 配比。
2、墙地面防水处理应采用柔性防水涂料，须纵横防水各一遍，以保证防水层密封性。
厨卫湿区（如沐浴房、浴缸）的墙面防水高度不低于1800mm，干区的墙面防水高度不低于300mm。
3、卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完成后需由监理、业主、总包单位三方签证后，作为移交接收手续。
【绿城标准】绿城集团屋面工程标准做法工程质量通病管理是施工企业生产管理的重要环节，在本工程施工质量通病管理中，我们将有效地运作我公司质量体系，实施标准化质量通病防治管理工作。
在项目部建立一个由项目经理领导的质量通病防治机构, 形成一个横到边、纵到底的项目质量通病控制网络, 使工程质量通病处于有效的监督控制状态。
一、外墙渗漏1.本项目工程外墙采用加气混凝土砌块，应按设计要求外墙全面挂金属网。
2.支承在悬臂梁和悬臂板上的墙体，应按图1.1a和图1.1b所示设置钢筋混凝土抗裂柱。
3.当外墙设置通长窗时，窗下应设钢筋混凝土压顶，压顶配筋见图1.2；压顶下应设置抗裂柱，间距不大于3m，抗裂柱内配不小于4ф12纵筋及ф6@200箍筋；压顶和抗裂柱纵筋搭接、锚固长度不小于500mm。
拉结筋设置应符合抗震要求。
4.混凝土结构在找平层施工前应凿毛或甩浆，混凝土结构及砌体结构在找平层施工前应充分淋水湿润。
5.外墙从基体表面开始至饰面层应留分隔缝，间隔宜为3×3m，可预留或后切，金属网、找平层、防水层、饰面层应在相同位置留缝，缝宽不宜大于10mm，也不宜小于5mm，切缝后宜采用空气压缩机具吹除缝内粉沫，嵌填高弹性耐侯胶。
6.找平层水泥砂浆宜掺防水剂、抗裂剂、减水剂等外加剂。
7.找平层每层抹灰厚度不大于10mm，抹灰厚度≥35mm时应有挂网等防裂防空鼓措施。
8.防水层宜用聚合物水泥砂浆。
9.当建筑长度超过规范设缝要求（以下简称超长建筑）时，设计及施工应制订专门的抗裂措施，外墙面宜采用高弹性涂料。
关于此部分外墙渗漏除按此做法外，由于存在有外墙排栅拉结的穿墙做法及外墙电线管的埋设、空调管孔的做法都存在渗漏的控制关键节点，此部分做法须严格执万科外墙的节点做法。
二、屋面漏裂1.天沟或女儿墙应按DBJ15-19-97规定留设溢水孔。
2.屋面工程防水保温隔热严格按照设计构造和有关规范施工，注意以下事项。
（1）①高弹性防水油膏嵌缝10×20；②泛水收口处设金属网;③固定金属网螺丝（或铁钉）@500;④砌体女儿墙与砼交接处设金属网（本商住项目工程为钢筋砼女儿墙）；⑤女儿墙内侧及压顶每隔3m 设10mm分隔缝，嵌填密封材料；（2）图2.1中，当采用现场发泡的硬泡聚氨酯时，其面上可不做找平层和柔性防水层；（3）本商住项目采用C20细石混凝土，内配ф4@100双向钢筋网，钢筋应在分隔缝处切断。
绿城集团标准工程管理部模板（试行）绿城房地产集团有限公司二〇〇九年十一月修订前言十五年来，绿城房产是在不断摸索、学习、认知、探究和实践，不断反思、总结、改进、积累和借鉴的过程中度过并逐步发展起来的，已初步形成了一整套较为完善的工程质量管理体系。
工程管理是一项系统工程，涉及到企业文化传承、人力资源管理、团队建设、施工招投标、施工过程管理和协调、成本控制、进度控制及后期维保等管理工作，包括规划、建筑、结构、水、暖、电、景观、精装修等多专业、多学科，具有系统复杂性、不确定性。
《标准工程管理部模板》的编制，意在通过对绿城集团已有的人力资源管理、工程管理等相关制度和规程进行梳理，参考《绿城集团工程部经理简明手册》，结合项目工程管理实践经验与管理制度；旨在指导项目公司组建和建设标准工程管理部，明确项目工程管理部职责、权限、工作标准和要求、考核内容和考核办法，进而全面提升工程管理部的工程管理协调能力和产品品质把控能力。
《标准工程管理部模板》主要包括以下五个部分内容：第一部分是工程管理部构架标准，其内容主要包括部门组织架构、部门职责及岗位职责、部门办公及配置标准；第二部分是工程管理部管理标准，其内容主要包括团队建设和工程管理制度；第三部分是工作标准和要求，其内容主要包括前期管理标准和要求、招投标管理标准和要求、施工准备阶段管理标准和要求、施工过程管理标准和要求、验收交付管理和交付后的管理；第四部分是工程管理部与集团和项目公司相关部门的工作衔接；第五部分是标准工程部的考核与评价；第六部分是是附录，其主要内容包括绿城集团常用标准、管理规程、施工处理要点等，国家常用规范、相关政策、法律、法规，绿城集团合格供方名册，建筑围墙标准图集及电子化管理相关表格。
各项目公司工程管理部应当依照本模板，认真执行，快速而全面地提高项目工程管理能力和专业技术水平，锤炼出优秀的工程管理队伍，积极提出标准工程管理部建设的合理意见和建议。
限于编者的学识、水平、时间和经验，本模板中必有疏漏、不足之处，恳请公司领导和同仁批评指正，以不断地完善和修订。
编者二〇〇九年目录第一部分工程管理部构架标准 (8)一、部门组织架构 (8)二、部门职责及岗位职责 (12)（一）部门职责 (12)（二）经理岗位职责 (13)（三）副经理∕主管岗位职责 (16)（四）工程管理人员岗位职责 (18)（五）资料员（内务）岗位职责 (21)三、部门办公及配置标准 (23)（一）办公室选址 (23)（二）现场办公室标准 (24)（三）办公室装饰标准 (26)（四）办公室功能配置标准 (29)（五）办公室办公设施设备配置标准 (34)（六）办公室室外配套标准 (54)（七）材料试样区标准 (56)（八）周界围墙装饰标准 57第二部分工程管理部管理标准 (58)一、团队建设 (58)（一）内部团队建设 (58)（二）内务电子化管理 (66)二、工程管理制度 (69)（一）工作程序编制制度 (69)（二）部门周例会制度 (72)（三）监理例会制度 (74)（四）专题会议制度 (76)（五）工作笔记制度 (78)（六）技术交底制度 (79)（七）现场巡查制度 (82)（八）监督考核管理制度 (85)（九）一房一验制度 (88)（十）合理化建议奖励制度 (81)第三部分工作标准和要求 (94)一、前期管理标准和要求 (94)（一）规划设计阶段 (94)（二）建筑方案设计阶段 (96)（三）扩初设计阶段 (97)（四）施工图设计阶段 (98)二、招投标管理标准和要求 (101)（一）监理、施工招投标 (101)（二）材料设备招投标 (101)（三）设计招投标 (104)三、施工准备阶段管理标准和要求 (105)（一）现场临设 (105)（二）编制项目总体进度计划 (105)（三）组织定位、红线、灰线、坐标等工作 (106)（四）三通一平 (107)（五）组织审核施工组织设计、专项施工方案及监理计划 (108)（六）审核合理用电容量及变压器位置 (109)（七）监理、施工单位人员、设备配备情况复核 (109)（八）图纸会审 (110)四、施工过程管理标准和要求 (111)（一）质量控制 (111)（二）进度控制 (113)（三）成本控制 (115)（四）合同管理 (116)（五）信息管理 (116)（六）合作单位协调管理 (116)（七）安全生产文明施工管理 (117)（八）配合集团公司的对口检查、重点检查、景观巡查及联合巡查工作 (120)（九）项目质量督导 (120)（十）工程资料管理 (121)（十一）物业前期介入管理 122 五、验收交付管理标准和要求 (123)（一）工程竣工验收 (123)（二）综合验收中各单项验收所需准备的资料 (124)（三）综合验收程序 (127)（四）项目内部质量验收 (129)（五）工程质量问题整改 (131)（六）工程总结报告 (132)（七）交付管理 (132)六、工程交付后的管理标准和要求 (134)（一）配合成本管理部做好决算及质量保证金的扣罚工作 (134)（二）配合物管做好后续的整改工作 (134)（三）协助工程交付后工程质量的评定工作 (135)（四）配合客户服务部处理客户投诉工作 (135)第四部分工程部与相关部门的工作衔接 (139)一、与集团相关部门的工作衔接 (139)二、与项目公司相关部门的工作衔接 (142)第五部分标准工程管理部的考核与评价 (145)第六部分附录 (149)一、绿城集团常用标准、规程、施工处理要点等 (149)二、常用规范 (151)三、常用的相关政策、法律、法规 (160)四、合格供方名册 (162)五、绿城集团建筑围墙标准图集 (176)六、电子化管理相关表格 (180)第一部分工程管理部构架标准一、部门组织架构1.组织架构框图一（普通型）2.组织架构框图二（专业组型）3.项目公司可根据项目建筑类型、开发规模及具体情况，参照上述组织架构框图组建适合的工程管理部。
4.项目公司根据项目类别，按下表配置工程管理部人员。
4.1项目工程管理部人员配置表14.2项目工程管理部人员配置表2二、部门职责及岗位职责(一)部门职责１.按照公司统一部署，全面负责项目工程的具体实施。
２.按照公司要求，做好团队建设工作。
３.负责项目工程开工前的各项准备工作。
４.负责对勘察、施工、监理等的招标和年度考核工作，参与设计、材料设备等的招标工作。
５.负责工程施工过程中质量、进度、成本、安全文明的控制管理。
６.负责工程文件、资料、档案的管理。
７.负责工程各项验收管理工作。
８.负责与公司内外各单位、部门的沟通、联系、协调工作。
９.配合公司各部门前期、规划、项目定位、营销策划、成本测算等管理工作。
10.配合项目工程交付及交付后维保管理工作。
11.配合项目工程客户服务、质量督导、园区服务体系建设等管理工作。
(二) 经理岗位职责1.岗位职责1.1掌握集团公司ISO9000质量管理体系文件，按照公司统一部署，全面负责项目工程的具体实施。
1.2主持部门管理工作，负责工程管理部组织架构的建设，明确管理人员的分工职责，建立、健全工程管理各项规章制度。
1.3负责项目工程的管理、组织、规划工作，明确工程质量、进度、成本、安全文明目标。
1.4参与项目设计、勘察、监理、施工、材料设备的招标工作。
1.5作为主要协调人，负责组织施工现场的“三通一平”工作。
1.6质量管理职责根据质量管理目标制定本项目的具体质量管理方案，明确各工程管理人员的具体质量职责，检查、督促、指导工程管理人员实现质量目标。
1.7进度管理职责根据进度管理目标，制定本项目总体及分阶段进度计划和具体进度控制方案，明确各阶段具体工程管理人员的进度管理职责，检查、督促、指导工程管理人员实现进度目标。
1.8成本管理职责参与项目工程各项招标工作及合同起草、评审、签订工作，督促工程管理人员按照公司《工程成本管理工作规程》和集团全面预算管理的要求配合做好成本控制工作。
1.9安全生产文明施工管理职责根据安全生产文明施工管理目标制定本项目的具体实施方案，明确各工程管理人员的具体职责，检查、督促、指导工程管理人员实现安全生产文明施工管理目标。
1.10对监理的管理职责负责对监理的协调管理工作，督促工程管理人员对监理工作的检查和考评。
1.11部门团队建设职责全面负责工程管理部内部团队建设工作，制定并落实企业文化学习、各项培训、考核计划，严格执行新员工辅导员制度；保证内部沟通渠道畅通，培养团队精神。
1.12协调职责负责与政府职能部门、公用事业单位、集团职能部门、项目公司各部门和勘察、设计、施工、监理等各参建方的沟通、联系和协调工作。
1.13负责建立完善的内部及对外信息管理系统。
1.14负责组织完成项目工程营造总结的编制工作。
1.15负责配合完成的工作:1.15.1项目前期、规划、产品策划、成本测算、营销策划等管理工作1.15.2项目工程交付及交付后维保管理工作；1.15.3项目工程客户服务、质量督导、园区服务体系建设等管理工作。
1.16完成领导安排的其他工作。
2.工作要求2.1每周主持、召开工程部例会，会前审核上周工作总结和本周工作计划，会后24小时内形成会议纪要，督促资料员下周一下午下班前上报集团总工程师办公室；2.2每月组织工程质量安全大检查，形成检查记录并录入部门管理者报告；2.3每周工地现场巡查不少于3次，并形成检查记录；2.4每周组织不少于一次企业文化、制度或业务学习，并形成记录；2.5严格执行公司工作笔记制度，每月签批部门员工工作笔记；2.6与部门员工沟通交流每月不少于3人次，每位员工每年不少于2次，并在工作笔记上按月列表记录；2.7每月完成部门管理者报告；2.8对部门办公环境、员工行为规范进行检查督导；2.9完成对部门员工月度、半年度、年度的工作考核；2.10参加各类设计、样板评审；2.11组织或参加各类技术交底和专题会议；2.12参加各类施工方案评审；2.13组织或参加各类工程验收工作；2.14参加每周的监理例会；2.15每月二十八日前完成监理月报的审批;2.16对监理、施工单位上报的各类文件，三个工作日内完成批复或流转。
3任职条件3.1需具备大专以上学历，相关专业毕业，从事本行业工作5年以上，绿城司龄宜3年以上，具备相应的理论和实践经验，并有客服投诉处理的工作经历，经公司工程部经理资格认证通过或综合考评合格后取得上岗资格。
3.2深刻理解公司企业文化理念和价值观，能够向下属讲解宣贯公司文化理念，对社会的突发事件有自己的独立观点和认识。
3.3品行端正，诚实守信，吃苦耐劳，顾全大局，积极乐观。
3.4工作认真负责，勇于承担责任。
3.5具有较强的管理能力和协调能力，善于沟通和应变。
