第一节概述一、水电站的不稳定工况机组在稳定运行时,水轮机的出力与负荷相互平衡,这时机组转速不变,水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中,电力系统的负荷有时会发生突然变化(如因事故突然丢弃负荷,或在较短的时间内启动机组或增加负荷),破坏了水轮机与发电机负荷之间的平衡,机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度,改变水轮机的引用流量,使水轮机的出力与发电机负荷达到新的平衡,机组转速恢复到原来的额定转速.由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化,称为水电站的不稳定工况。
其主要表现为:(1)引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的,而导叶的启闭需要一定时间,水轮机出力不能及时地发生相应变化,因而破坏了水轮机出力和发电机负荷之间的平衡,导致了机组转速的变化.丢弃负荷时,水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能,从而使机组转速升高。
反之增加负荷时机组转速降低。
(2) 在有压引水管道中发生“水锤”现象当水轮机流量发生变化时,管道中的流量和流速也要发生急剧变化,由于水流惯性的影响,流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化,即产生水锤。
导叶关闭时,在压力管道和蜗壳中将引起压力上升,尾水管中则造成压力下降。
反之导叶开启时,在压力管道和蜗壳内引起压力下降,而在尾水管中引起压力上升.(3)在无压引水系统(渠道、压力前池)中产生水位波动现象.无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算,一般称为调节保证计算。
调节保证计算的任务及目的是:(1)计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一;最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。
水锤计算解析法例题
【最新版】
目录
1.解析水锤计算的概念和原理
2.介绍水锤计算的解析法例题
3.分析例题的解题过程和方法
4.总结水锤计算解析法的应用和意义
正文
水锤计算是流体力学中的一个重要概念,它是指在管道中由于流速的突然变化而引起的压力变化。
这种压力变化会对管道产生冲击,从而影响管道的安全运行。
因此,对水锤计算的研究具有重要的实际意义。
解析法是水锤计算中的一种常用方法,它通过解析公式来计算水锤压力,从而为工程应用提供理论依据。
下面,我们将通过一个例题来介绍水锤计算解析法的具体应用。
例题:在一条长为 100m 的管道中,流速突然从 5m/s 减小到 1m/s,求水锤压力。
解题过程如下:
1.根据水锤计算的原理,首先需要求出流速的变化量Δu,即Δ
u=u2-u1=1m/s-5m/s=-4m/s。
2.计算水锤压力的解析公式为:Δp=ρ*Δu*L/2,其中ρ为流体密度,L 为管道长度。
题目中未给出流体密度,我们可以假设为水的密度ρ
=1000kg/m。
3.将已知数据代入公式,得到Δ
p=1000kg/m*(-4m/s)*100m/2=-200000Pa。
因此,水锤压力为 -200000Pa。
注意,这里的负号表示水锤压力是负
的,即管道受到了压缩。
通过以上例题,我们可以看到,水锤计算解析法是一种有效的计算方法,它可以帮助我们快速准确地计算水锤压力,从而为工程应用提供理论支持。

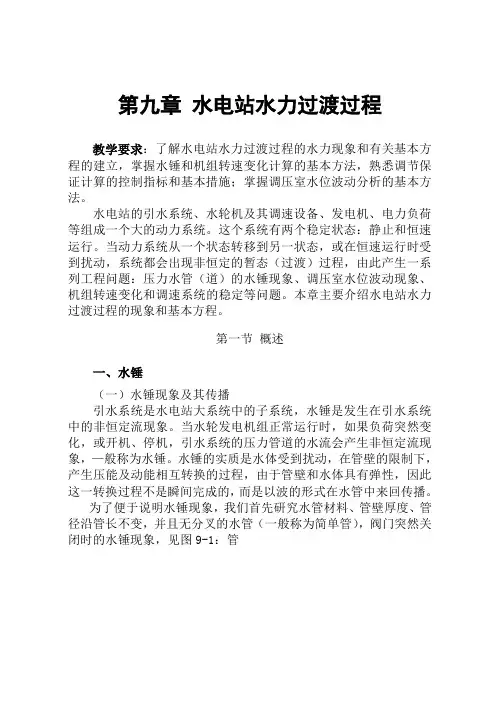

第九章水电站水力过渡过程教学要求:了解水电站水力过渡过程的水力现象和有关基本方程的建立,掌握水锤和机组转速变化计算的基本方法,熟悉调节保证计算的控制指标和基本措施;掌握调压室水位波动分析的基本方法。
水电站的引水系统、水轮机及其调速设备、发电机、电力负荷等组成一个大的动力系统。
这个系统有两个稳定状态:静止和恒速运行。
当动力系统从一个状态转移到另一状态,或在恒速运行时受到扰动,系统都会出现非恒定的暂态(过渡)过程,由此产生一系列工程问题:压力水管(道)的水锤现象、调压室水位波动现象、机组转速变化和调速系统的稳定等问题。
本章主要介绍水电站水力过渡过程的现象和基本方程。
第一节概述一、水锤(一)水锤现象及其传播引水系统是水电站大系统中的子系统,水锤是发生在引水系统中的非恒定流现象。
当水轮发电机组正常运行时,如果负荷突然变化,或开机、停机,引水系统的压力管道的水流会产生非恒定流现象,—般称为水锤。
水锤的实质是水体受到扰动,在管壁的限制下,产生压能及动能相互转换的过程,由于管壁和水体具有弹性,因此这一转换过程不是瞬间完成的,而是以波的形式在水管中来回传播。
为了便于说明水锤现象,我们首先研究水管材料、管壁厚度、管径沿管长不变,并且无分叉的水管(一般称为简单管),阀门突然关闭时的水锤现象,见图9-1:管图9-1 水锤压力传播过程 中水流的初始状态是水压力为0H ,流速为0v 。
当阀门突然关闭时,首先在阀门附近长度为l ∆的管段发生水锤现象——水体被挤压,水压力上升为H H ∆+0,流速变为0,这时管中水体的动能转变为压能。
由于管壁膨胀,水体被压缩,在管段l ∆中会产生剩余空间,待后面的水体填满剩余空间后,邻近管段水体又会发生水体挤压,引起水压力上升,流速变为0,也产生剩余空间。
这样在水管中,从阀门开始逐段产生水锤现象,水锤波以一定的速度a 从阀门传向进口(水库)。
当水锤到达引水管进口时,这时进口外的水压力为0H ,管内水压力为H H ∆+0,在水管进口处造成压力差H ∆。
水锤泵计算公式
水锤泵计算公式是根据水锤现象以及流体力学原理推导得出的。
水锤现象是指在流体中运动的突然停止或改变方向时,流体产生的压力冲击波导致系统内部产生振荡和压力变化的现象。
在水锤泵系统中,假设管道长度为L,对应的传递时间是t,水锤泵的流量Q,开关阀门的关闭时间为Tc,管道内径为d,管道内壁摩擦阻力系数为f,根据水锤泵系统的计算公式可以得出:
1.水锤泵系统的流速:
v = Q / (π * d^2 / 4)
2.水锤泵系统的传递时间:
t = L / v
3.水锤泵系统的惯性力:
F = (Q * v) / g
4.水锤泵系统的水锤压力:
P = F / (π * d / 2)^2
5.水锤泵系统的水锤冲击压力:
Pc = P * (1 + f)
6.水锤泵系统的关闭时间:
Tc = t + (2 * d * f) / v
这些公式可以帮助工程师和设计师计算水锤泵系统中各种参数的数值,以便合理设计和优化系统结构,避免水锤现象对系统造成的损坏和压力波动。
在实际应用中,可以根据具体情况适当拓展和修正这些公式,考虑更多因素的影响,如管道材料的弹性系数、阻流器的阻尼效果等。
对于水力系统中的水锤问题,还可以利用数值模拟方法,通过计算流体动力学软件模拟流体的运动和压力变化,进一步优化系统设计和运行参数,使得系统更加稳定和可靠。

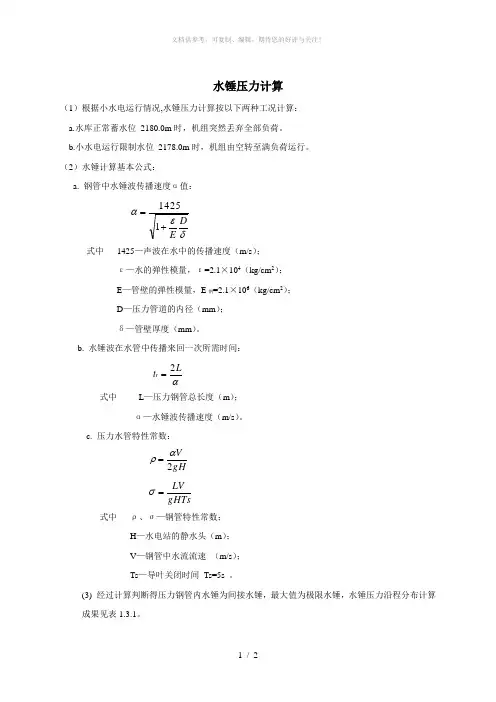

水锤压力计算
(1)根据小水电运行情况,水锤压力计算按以下两种工况计算:
a. 水库正常蓄水位 2180.0m 时,机组突然丢弃全部负荷。
b.小水电运行限制水位 2178.0m 时,机组由空转至满负荷运行。
(2)水锤计算基本公式:
a. 钢管中水锤波传播速度α值:
式中 1425—声波在水中的传播速度(m/s );
ε—水的弹性模量,ε=2.1×104(kg/cm 2);
E —管壁的弹性模量,E 钢=2.1×106(kg/cm 2);
D —压力管道的内径(mm );
δ—管壁厚度(mm )。
b. 水锤波在水管中传播来回一次所需时间:
式中 L —压力钢管总长度(m );
α—水锤波传播速度(m/s )。
c. 压力水管特性常数:
式中 ρ、σ—钢管特性常数;
H —水电站的静水头(m );
V —钢管中水流流速 (m/s );
Ts —导叶关闭时间 Ts=5s 。
(3) 经过计算判断得压力钢管内水锤为间接水锤,最大值为极限水锤,水锤压力沿程分布计算成果见表1.3.1。
gH
V
2αρ=gHTs
LV
=σδ
εαD
E +=11425
α
L
t r 2=
压力钢管水锤压力计算成果表
(4)水锤压力沿程分布曲线见附图1.1.1。

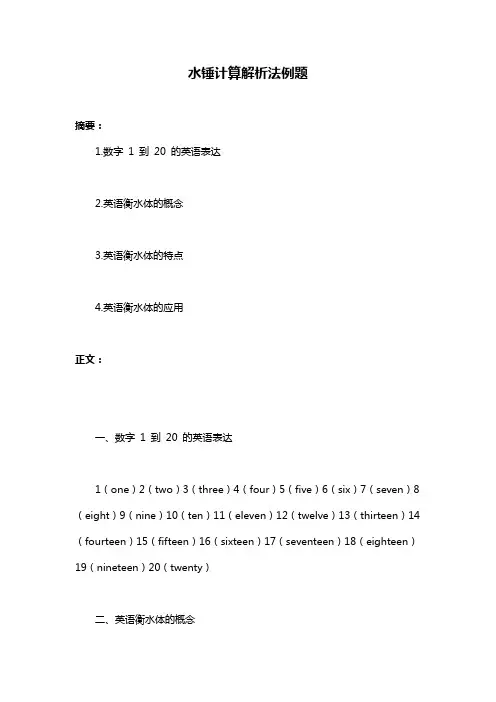

水锤计算解析法例题摘要:1.数字1 到20 的英语表达2.英语衡水体的概念3.英语衡水体的特点4.英语衡水体的应用正文:一、数字1 到20 的英语表达1(one)2(two)3(three)4(four)5(five)6(six)7(seven)8(eight)9(nine)10(ten)11(eleven)12(twelve)13(thirteen)14(fourteen)15(fifteen)16(sixteen)17(seventeen)18(eighteen)19(nineteen)20(twenty)二、英语衡水体的概念英语衡水体,又称为“衡水字体”或“衡水英文”,是指一种特殊的英文手写字体,起源于中国河北省衡水市。
