暗埋线盒安装QC成果

提高线盒预留预埋质量QC小组汇报材料尊敬的领导，下面是关于提高线盒预留预埋质量的QC小组汇报材料：一、问题分析：线盒预留预埋质量不达标主要表现在以下几个方面：1.预留位置不准确：由于缺乏精确的测量和标注，导致预留位置偏差较大，与实际需要安装的线盒位置不符。

2.预留深度不合适：由于工人对于线盒预留深度的要求认识不足，导致预留过浅或过深。

3.预留的平整度不达标：由于施工人员在进行预留工作时，未能保证底部平整，导致线盒安装时不稳固。

4.预埋时钢筋混凝土未养护好：在进行线盒预埋时，对钢筋混凝土的养护不到位，造成强度不足，容易发生开裂或脱落。

二、解决方案：为了提高线盒预留预埋质量，我们制定了以下的解决方案：1.加强测量和标注：在进行线盒预留工作前，严格按照设计图纸和标准要求进行测量和标注，确保预留位置准确无误。

2.加强预留深度管理：明确规定各种线盒的预留深度，并进行培训和沟通，确保所有工人了解和掌握正确的预留深度要求。

3.加强施工仔细性：施工人员在进行预留工作时，要注意细节，积极配合，确保预留的底部平整，避免出现凹凸不平的情况。

4.加强钢筋混凝土养护：在进行预埋时，要严格按照养护要求进行施工，加强钢筋混凝土的保湿和养护，确保其强度和稳定性。

三、实施计划：为了确保解决方案的有效实施，我们制定了以下的实施计划：1.培训和宣传：组织培训，向相关责任人和施工人员传达解决方案的内容和要求，并强调其重要性和必要性。

2.质量监督：设立专人负责对线盒预留预埋质量进行监督和检查，及时发现问题并采取措施加以解决。

3.阶段性评估：每隔一段时间对线盒预留预埋质量进行评估，及时总结经验教训，进一步完善解决方案。

4.提高监督管理水平：加强对施工过程的监督和管理，建立健全的文档和记录制度，确保质量管理的精细化和可追溯性。

四、效果评估：为了评估解决方案的实施效果1.抽查检查线盒预留预埋质量：对现场进行抽查检查，看是否符合解决方案的要求，及时发现和纠正问题。

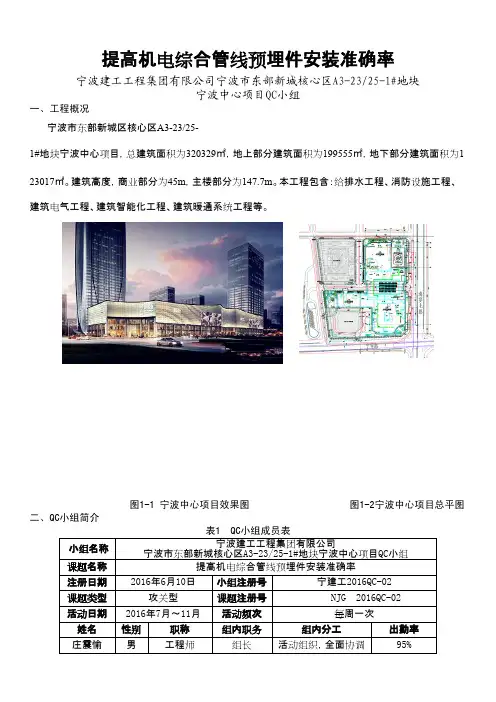

提高机电综合管线预埋件安装准确率宁波建工工程集团有限公司宁波市东部新城核心区A3-23/25-1#地块宁波中心项目QC小组一、工程概况宁波市东部新城区核心区A3-23/25-1#地块宁波中心项目，总建筑面积为320329㎡，地上部分建筑面积为199555㎡，地下部分建筑面积为1 23017㎡。

建筑高度，商业部分为45m，主楼部分为147.7m。

本工程包含：给排水工程、消防设施工程、建筑电气工程、建筑智能化工程、建筑暖通系统工程等。

图1-1 宁波中心项目效果图图1-2宁波中心项目总平图二、QC小组简介表1 QC小组成员表小组名称宁波建工工程集团有限公司宁波市东部新城核心区A3-23/25-1#地块宁波中心项目QC小组课题名称提高机电综合管线预埋件安装准确率注册日期2016年6月10日小组注册号宁建工2016QC-02课题类型攻关型课题注册号 NJG 2016QC-02活动日期2016年7月～11月活动频次每周一次姓名性别职称组内职务组内分工出勤率庄震愉男工程师组长活动组织，全面协调95%叶既鹏男高工副组长技术交底，核对审查95%高启鹏男助工组员调查采集，整理汇总100%余舜波男工程师组员数据分析，资料收集100%王任飞男工程师组员数据分析，现场监督100%卢跃军男助工组员现场施工，跟踪调查100%孔万伟男工程师组员表格制定，图纸绘制100%薛德华男本科组员照片采集，文本编辑100%周松奎男助工组员BIM深化，图纸交底100%王海文男工人组员现场操作100%绘制人：薛德华绘制日期：2016年7月2日三、小组活动计划绘制人：卢跃军绘制日期：2016年7月1日四、选题理由表3 课题评议、评价表评价项目收集的课题名称重要性时间性经济性预期效果可实施性评价确定提高管道穿墙预留孔洞的准确率6775833×提高建筑工人现场使用活动架的安全意识7685834×提高机电综合管线预埋件安装准确率9889943√降低风管与建筑结构室外封堵处的渗水率6776834×绘制人：高启鹏绘制日期：2016年7月5日注：评价满分为10分经过课题评议之后，初步得出选题，紧接着小组对该选题在以往做的项目中，反映出来的情况进行了统计调查，相关数据见下图：图4-1预埋件安装情况调查数据折线图绘制人：高启鹏绘制日期：2016年7月10日总结得出以下选题理由：（1）预埋时无精确标注后的尺寸图，预埋件的准确率目前只有60%～85%，平均合格率约为75%。

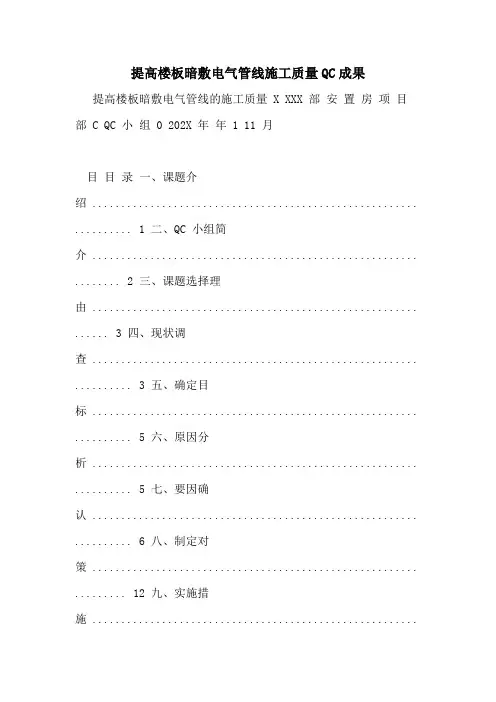

提高楼板暗敷电气管线施工质量QC成果提高楼板暗敷电气管线的施工质量 X XXX 部安置房项目部 C QC 小组 0 202X 年年 1 11 月目目录一、课题介绍 ........................................................ .......... 1 二、QC 小组简介 ........................................................ ........ 2 三、课题选择理由 ........................................................ ...... 3 四、现状调查 ........................................................ .......... 3 五、确定目标 ........................................................ .......... 5 六、原因分析 ........................................................ .......... 5 七、要因确认 ........................................................ .......... 6 八、制定对策 ........................................................ ......... 12 九、实施措施 ................................................................. 13 十、效果检查 ........................................................ ......... 16 十一、稳固措施 ........................................................ ....... 19 十二、总结及今后打算 .........................................................19 十三、附件 ........................................................ ........... 20 附表一：合理化建议一览表附表二：QC 小组主要活动一览表1 一、课题介绍 1.工程概况 XXX 安置房总体规模：共有 1、2、3#楼 3 栋单体。

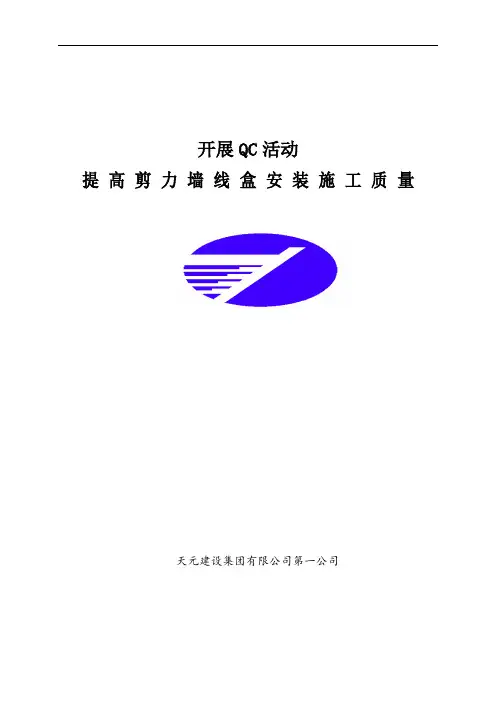

开展QC活动提高剪力墙线盒安装施工质量天元建设集团有限公司第一公司一、工程概况本工程建筑为康桥郡二期22#楼，线盒采用PVC 线盒。

二、小组简介三、选题理由四、现状调查分析2014年11月中旬，我们QC 小组按照《建筑电气工程施工质量验收规范 GB 50303-2002》及《天元建设集团有限公司质量手册》对电气班组的工人进行了技术培训交底，然后施工员及技术负责人到施工现场进行具体的技术指导和操作示范。

质量目标选 题质量问题在2014年11月18日，安排电气班组在22#楼1层对剪力墙底盒预埋进行施工安装。

2014年11月25日，QC小组成员对已经拆除模板的混凝土墙体上的线盒的质量进行了现场检测，检测50点，不合格15点，合格率为70%。

具体数据详见表1：表1 22#楼1层剪力墙预埋线盒施工质量缺陷统计表我们根据统计表1中的数据，绘制排列图（图1）予以分析，找出影响剪力墙底盒预埋施工质量的主要因素：图1 剪力墙底盒预埋施工缺陷排列图从以上排列图中可以看出，产生剪力墙底盒预埋施工质量缺陷的主要因素有两个：（1）底盒内陷太深；（2）底盒标高不统一，这两项累计频率达到80%，为A类因素。

五、原因分析QC 小组成员对以前剪力墙预埋底盒施工质量进行了调查，影响底盒陷入墙体过深及底盒标高不一的因素很复杂，往往不是单一因素造成的。

图2 活动前现场缺陷状况根据本工程施工过程中发现的问题并结合以上的有关资料，我们小组对底盒陷入墙体过深及底盒标高不精确两个因素用因果分析图进行了逐步剖解（图3），以找出产生这两个主要因素的原因。

六、确定主要因素针对现状调查情况，小组人员找出了8个末端因素，并逐条进行辨证确认，详见表2：表2 要因确认表经过小组人员的现场核查，认为主要原因为以下四条：1、质量意识不强；2、振动棒振动捣松底盒；3、传统底盒深度不够；4、底盒绑扎过松。

八、制定对策QC小组成员讨论出影响剪力墙底盒预埋施工质量的4条主要因素，针对这4条主要因素我们制定了相应的对策措施及控制目标，并确定了具体的负责人和完成时间。

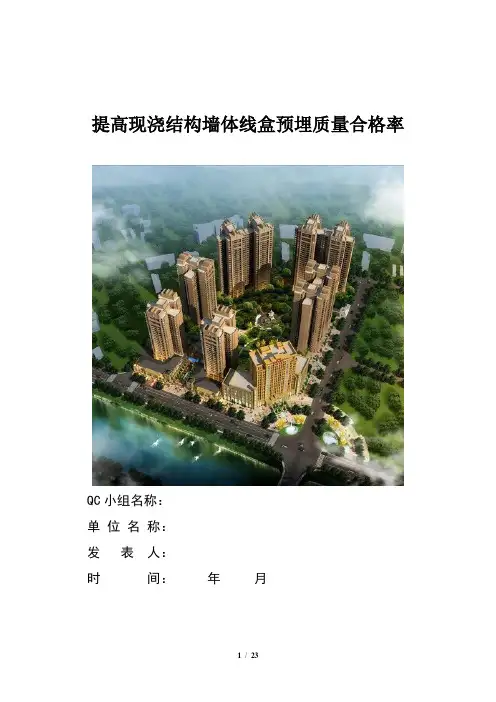

提高现浇结构墙体线盒预埋质量合格率QC小组名称：单位名称：发表人：时间：年月目录1. 工程概况 (3)2. QC小组简介 (3)3. 课题选择 (4)4. 现状调查 (4)5. 目标设定 (6)6. 原因分析 (7)7. 要因确认 (7)8. 制定对策 (16)9. 对策实施 (16)10. 效果检查 (20)11. 巩固措施及标准化 (22)12. 总结和下一步打算 (22)提高现浇结构墙体线盒预埋质量1.工程概况开发区产业园公寓项目建筑面积约20万平方米，地下2层，地上33层。

结构形式为钢筋混凝土剪力墙结构。

楼内设置有照明插座系统、消防报警系统、门禁对讲、网络、电视、电话等系统，需预埋预留的电管、电盒的工程量大。

结构墙体上的电盒预留随结构施工直接将盒子安装到位。

图12.QC表1 QC小组成员情况表制表人：王敬坤时间：2014年5月1日3.课题选择制表人：王敬坤时间：2014年5月10日经过QC小组成员从工程影响性要求、管理性要求、工期性要求、经济性要求四个方面综合评价分析后，最终确定此次QC活动的课题为：提高现浇结构墙体线盒预埋质量。

4.现状调查活动开始后，QC小组对10栋主楼标准层现浇结构墙体1920个线盒预埋质量问题进行了统计分析，结果如下：表3 10栋主楼现浇结构墙体线盒预埋质量问题统计表序号检查项目114# 116# 120# 121# 122#合计频数频率（%）累计频率（%）1 线盒出墙48 62 48 44 72 274 78 782 线盒移位8 12 7 12 14 53 15 933 管口堵塞 3 6 24 3 185 984 其他 1 2 1 2 1 7 2 100总计60 82 58 62 90 352 100 制表人：王敬坤时间：2014年5月16日由10栋主楼调查结果计算出墙体线盒预埋质量合格率为：（1920-352）/1920=81.7%根据调查表，本小组制定出线盒出墙不合格因素的质量缺陷排列图图2 墙体预埋线盒不合格因素的质量缺陷排列图制图人：王敬坤时间：2014年5月16日通过现场调查和缺陷排列图，我们发现线盒出墙缺陷总数的78%，亟待采取有效的质量活动进行改进、提高。

组名称课题类型攻关型课题名称提高建筑线盒预埋合格率小组成立时间2017 年3月20日小组成员9人活动日期2017年3月～2017年8月小组注册时间2017-3-23小组注册号ZXQC-2017-12课题注册号ZXK-2017-23活动次数2-3次/月QC教育时间人均30小时序号姓名性别文化程度职务（职称）小组职务组内分工出勤率1男本科项目负责人（工程师）组长策化组织100% 2男大专项目技术负责人（工程师）副组长技术指导100% 3男本科技术员（助理工程师）组员技术管理100% 4男本科质检员（助理工程师）组员质量管理100% 5男本科安全员（助理工程师）组员现场管理100% 6女本科资料员（助理工程师）组员技术管理100%7女大专资料员（助理工程师）组员统计管理100% 8男大专施工组长（泥工班）组员方案实施100% 9男大专施工组长（水电班）组员方案实施100%日期：2017年3月26日调查部位调查时间调查数量（个）缺陷点数（个）不合格率1地下室2017.3.283136821.7%2首层2017.4.53136019.2%3合格率79.5%制表人：陈雪燕日期：2017年4月6日小组成员对调查情况进行了分析，并对缺陷进行了统计，制作了统计表。

线盒预埋缺陷统计表缺陷项目缺陷点数频率（%）累计频率（%）线盒标高位置不准确967575线盒破损181489线盒凹进墙面深度不合格8 6.395.3线盒不方正4 3.198.4线盒变形2 1.6100合计128100100制表人：陈雪燕日期：2017年4月6日根据统计表，我们绘制了排列图。

线盒预埋缺陷排列图制图人：刘伟芳制图日期：2017年4月6日从排列图中可以看出，影响线盒预埋一次成型合格率的主要症结是：线盒标高位置不准确及线盒破损。

五、目标确定小组根据调查出的症结，结合本工程实际情况以及相关规范标准进行分析，如果将线盒标高不准确、线盒破损两个症结各解决90%。
