气动管夹阀工作原理
1.气动执行机构工作原理：
气动执行机构是气动管夹阀的关键部分，通常由双作用气缸、阀杆和活塞组成。
在通电的情况下，气动执行机构的空气供给端进入高压气体，而由气缸的另一端通过管道排出废气。
当控制信号停止时，气动执行机构通过阀杆将阀瓣控制在相应的位置，以实现流体的通断。
2.阀瓣工作原理：
3.通断作用原理：
当气动管夹阀需要进行通断操作时，气动执行机构受到控制信号，将阀瓣抬起或压下。
在阀瓣接触阀座时，通过增大或减小阀瓣与阀座之间的接触压力，实现流体的通断控制。
4.密封原理：
气动管夹阀的阀瓣与阀座之间采用双向密封结构，具有很好的密封性能。
在阀门关闭时，通过气动执行机构施加的力将阀瓣与阀座紧密地贴合在一起，阻止流体通过。
而当阀门打开时，气动执行机构施加的力减小，阀瓣与阀座之间的接触压力减小，使流体可以顺利通过。
5.气动控制原理：
气动管夹阀实现通断控制是通过气动力在气动执行机构中的传递实现的。
当控制信号到达气动执行机构时，通过空气供给口输入高压气体，同时废气排出，以产生气动力。
这种气动力通过活塞和阀杆的作用，转化为阀瓣的运动力，从而实现管道流体的通断。
总结起来，气动管夹阀的工作原理主要通过气动执行机构的作用和阀瓣与阀座之间的配合来实现。
在气动力的控制下，阀瓣的启闭决定了管道流体的通断，从而实现对流体的控制。
这种工作原理使得气动管夹阀具有快速、准确的控制性能，广泛应用于工业生产中的管道控制系统。
阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。
2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。
3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。
4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。
有腐蚀·找南方氟塑料离心泵阀门常用耐腐蚀材料的选用阀门经常要工作在比较苛刻的工况下，比如酸碱等强腐蚀性介质，这种情况下，需要选用耐腐蚀材料。
目前市场主流的类型都是衬氟阀门，主要因为其耐腐蚀性能最强，并且密封性也最为可靠。
除了选用耐腐蚀的金属做阀体及阀内件，还可以内衬耐腐蚀的非金属材料如橡胶、聚四氟乙烯等，结构形式则可选择隔膜阀、管夹阀、衬氟蝶阀或单座阀等。
下面就是一些常用的耐腐蚀材料。
1、聚四氟乙烯PTFE（F4）①.适用介质：强酸、强碱、强氧化剂、有机溶剂等。
工作温度：≤180℃②.特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润材料，流动性差、热膨胀大。
它的特有性能是其它材料所不及的，所以聚四氟乙烯有“塑料王”之称，是当今世界最耐腐蚀的材料。
2、可溶性聚四氟乙烯（PFA）①.适用介质：强酸、强碱、强氧化剂、有机溶剂等。
工作温度：≤180℃②.特点：是类似F46的一种新型含氟树脂，是为了克服聚四氟乙烯加工成型困难而发展的一个新品种，完全保持了聚四氟乙烯的优良性能。
良好的机械、电绝缘性能，突出的耐热性和低摩擦系数，难燃、低烟、耐大气性好。
最大的优点是比较容易成型加工。
3、聚全氟乙丙烯FEP（F46）①.适用介质：任何有机溶剂或试剂，稀或无机酸、醇、酮、芳烃、氯化烃等。
工作温度：≤180℃②.特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是冲击韧性高，即使带缺口的试样也冲不断，有极好的耐候性和辐射性，易于成型加工。
是为了克服聚四氟乙烯成型加工困难而发展的一种含氟树脂，除使用温度低于F4外，其它都保持了聚四氟乙烯的优良性能。
4、聚三氟氯乙烯PCTFE（F3）①.适用介质：各种有机溶剂、无机腐蚀液（氧化性酸类）。
工作温度：≤120℃②.特点：耐热性、电性能和化学稳定性仅次于F4，机械强度、抗蠕变性能、硬度比F4好。
南方为您解决流体输送难题氟塑料自吸泵。
气动管夹阀工作原理
气动管夹阀是一种常用的管道控制阀门，其工作原理是通过气动执行机构控制夹紧装置的开合，从而实现管道的开关控制。
具体来说，气动管夹阀的工作原理如下：
1. 气动执行机构：气动管夹阀的气动执行机构通常采用气动活塞或气动膜片，通过气源提供的气压控制执行机构的运动，从而实现夹紧装置的开合。
2. 夹紧装置：气动管夹阀的夹紧装置通常由两个夹紧块和一个弹簧组成。
当气动执行机构收到气源提供的气压信号时，夹紧块会向内夹紧管道，从而实现管道的封闭；当气动执行机构停止工作时，弹簧会使夹紧块松开，管道得以打开。
3. 控制系统：气动管夹阀的控制系统通常由气源、气控阀和气压传感器组成。
气源提供气压信号，气控阀控制气源的开关，气压传感器检测气压信号并反馈给控制系统，从而实现对气动执行机构的精确控制。
气动管夹阀的工作原理是通过气动执行机构控制夹紧装置的开合，从而实现管道的开关控制。
其具有结构简单、操作方便、密封性好等优点，广泛应用于化工、石油、制药等行业的管道控制领域。
管夹阀分类及工作原理管夹阀种类：根据作用可分为：开关型、调节型两大类。
根据驱动方式可分为：手动夹管阀、气动夹管阀、电动夹管阀、液压夹管阀。
管夹阀胶套材质很多，种类包括耐磨天然橡胶、食品安全天然橡胶、高温天然橡胶、EPDM,黑色食品安全三元乙丙橡胶,浅色食品安全三元乙丙橡胶,丁腈橡胶,黑色食品安全丁腈橡胶,浅色食品安全丁腈橡胶,氟橡胶,硅树脂,氯丁橡胶,氯磺化聚乙烯橡胶,丁基橡胶。
气动管夹阀-由压缩空气／液体直接施加压力开启或关闭阀门;机械管夹阀-由机械传动装置机构对夹管阀强制控制。
气动管夹阀结构简单，是极为经济的和理想的截止阀解决方案，因为操纵气动式夹管阀无需另外的传动装置，只需要一个二位三通电磁阀或者先导阀即可操纵气动夹管阀。
管夹阀特性：管夹阀是用于关断和控制磨损性、腐蚀性和纤维性介质的理想解决方案。
夹管阀越来越广泛地应用于关断和控制乳剂、淤泥、粉尘、气态物质、压缩空气、粉状材料、颗粒和丸状材料等管道介质。
管夹阀的特点是不影响管道中介质的流通，在各种夹管阀的公称通径范围，管道介质几乎都可以畅通无阻。
夹管阀的摩擦阻力极低，并且不会发生阻塞。
此外，夹管阀的优点还有结构轻巧、紧凑，用户对®夹管阀可以进行简便、快速的安装。

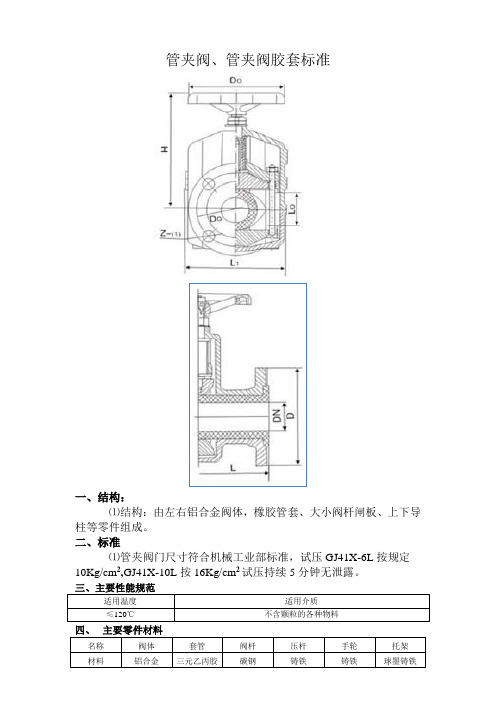

手动管夹阀结构和工作原理1）结构：手动管夹阀由上下阀体、管夹阀胶套、大小阀杆、上下闸板、左右导柱等零件组成。
2）工作原理：当顺转手轮时，管夹阀大小阀杆同时带动上下闸板，压缩管夹阀胶套，管夹阀关闭，反转即行开启。
这样，闸板在左右导柱之间上下往复完成阀门开闭工作。
3）因管夹阀胶套承力，因此在操作人员旋转手轮开关管夹阀时，只要感到适量抵触，均己达到开闭极点，切勿大力或多人辅助旋转手轮，也禁用其他工具开闭。
4）手动管夹阀在管道上可任意安装，没有介质流向限制。
使用久了，如发现管夹阀胶套磨损或介质泄漏，只需将手动管夹阀的上下阀体拆开，更换一根新的管夹阀胶套即可，阀体可重复使用，维护成本很低。
郑州川山制造的管夹阀有电动管夹阀|气动管夹阀|铝合金管夹阀，管夹阀|胶管阀|铝合金管夹阀，GJ41X -6L管夹阀口径: DN25-300，手动管夹阀，D371X-(6/10/16)蜗轮传动对夹式蝶阀，D971X-(6/10/16) 电动对夹式蝶阀，D341X-(6/10/16)蜗轮传动法兰式蝶阀，D941X-(6/10/16) 电动对夹式蝶阀，SD341X-(6/10/16) 法兰式伸缩蝶阀。
GJ841X电动气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
郑州川山制造胶管阀的详细介绍以及长度要求：这个问题也是市场上反映最多的问题，管夹阀在我国没有专门的标准长度，基本上是按照其他阀门的长度进行参考制定，市场上的长度标准不下3种，最长的是最早的现在已经很少使用，而国际标准无论是美国还是德国都比国内的标准要短至于长和短哪个好的问题，由于国内真正的大翻边比较少（市场上很多大翻边其实只是翻了一个垫，没有起到加固作用），没有了大翻边又想达到压力等级，只能增加长度来解决，故这是因为工艺所限制。
而国际标准都是真大翻边，翻边里面都有骨架，这样可以缩短胶管长度从而增加胶管的耐压性能，所以国际名牌管夹阀都比国内短，那是因为国外工艺比国内先进的多。
而近年来，国内郑州川山管道设备有限公司吸取了国际标准，引进了大翻边技术，让国产胶管阀达到了应有的国际长度，压力可比普通增加15%。
总结：胶管越长，耐压越低，但是工艺简单成本低廉（模具简单，加工方便），所以大多数厂家采取这种做法。
胶管越短，根据压力与压强和接触面积的关系，耐压就越高，但是工艺复杂，模具比相同规格大很多，制造的时候缠绕骨架进法兰里是个难题，所以只有一部分采取这种做法，而国外全部采用极限最短长度。
郑州川山强力推荐的AZGJE4X系列管夹阀（亦称夹管阀），是一种具有独特结构形式的新型阀门，因其卓越的耐磨防腐性能而倍受青睐，适应于冶金、矿山、石化、发电、食品、医药、给排水行业低压管道的颗粒浆体或化学介质的输送控制系统；也是工业生产中管路控制系统的重要装置。
AZGJE4X系列管夹阀由瑞典引进现已全部国产化，具有截止和调节功能。
管夹阀与电子式电动执行器及其它仪表配合使用，可实现自动控制和调节介质流量、压力、液位等参数。
管夹阀具有结构简单、操作方便灵活、安装维修方便、使用寿命长等优点，而且密封性能好，杜绝了跑冒滴漏等现象的发生。
胶管可定期更换，而阀体能长期使用，节省费用。
管夹阀可以替代闸阀、截止阀和调节阀，提高使用寿命3−5倍。
我公司川山位于物华天宝，人杰地灵的的河南——郑州，是国内最早与矿山共同研制生产胶管阀的厂家，AZGJE4X型系列电动管夹阀自投入市场以来，广泛应用于冶金、矿山、化工等部门，赢得了各行业用户的一致好评。
尤其我公司生产的矿山磁选系列产品配套电动管夹阀，是矿山和磁选机械生产厂的首选合作产品。
我公司拥有雄厚的生产管夹阀门的技术力量，制造最优质的产品是我们永远的保证。
以优质的产品和低廉的价格为用户创造更好的经济效益是我们不懈的努力和追求。
智能型电子式电动管夹阀由电子式电动执行机构与胶管阀门组成，耐磨、耐腐蚀。
电动胶管阀以交流220V电源为动力，接受统一标准电信号4-20mA控制阀门的开启度，达到对工艺流量、压力、液位等参数的自动控制，是生产过程自动调节系统的理想组成部分。
川山公司同时生产胶管阀.电动胶管阀.衬胶水力旋流器.衬胶弯头.衬胶三通.四通.管道伸缩器.橡胶柔性接头（减震器）等防腐耐磨设备。
郑州川山积二十余年生产胶管阀门的经验，制造最优质的产品是我们永远的保证！我们将以最优质的产品和低廉的价格为用户创造更好的经济效益是我们不懈的追求！。
