太阳片检验标准(简体)

  • 格式：doc
  • 大小：1.40 MB
  • 文档页数：4

U A L I T Y S T A N D A R D S O F S U N L E N S
鸿丰眼镜成品太阳片检验标准
（品管部2011/8/29）
一、检验须知(Points for attention)
1. 检验工作台必须光滑、干凈, 工作场所必须保持清洁、整齐、无污渍及灰尘;
2. 镜片检验员要戴不脱棉的手套;
3.检验一块镜片的时间为5秒, 对于风镜, 约需8秒;
4.太阳镜片采取100%全检的方式进行检验;
5. 核对镜片颜色必须使用标准灯箱;
6. 检查双色效果时必须左右边成对检查(量度双色高度可借助格线图);
7. 镜片摆放要整齐, 不可以相互碰撞。

二、品质要求(Quality requirement)
1.0 镜片外观(Aspect of lens)
1.1 镜片区域划分:
A区: 视觉中心直径30MM的区域;
[说明: 偏心片的中心区域(即A区)是基于光学中心与几何中心连线中点的30MM圆形区域] B区: 介于A区与C区之间的区域;
C区: 镜片边缘5MM的环形区域。

如下图所示:
U A L I T Y S T A N D A R D S O F S U N L E N S
A區C區
B區
A區C區
B區
A區C區
B區
1.2 接受标准:
A 区: 只允许有1个黑点/泪点/漏光, 瑕疵大小≤0.1MM;
B 区: 只允许有下列六项缺陷的其中一项: (单位: MM)
类 型 (Type) 1个 或 2个
或 3个
瑕疵大小
瑕疵大小
间 距
瑕疵大小
间 距
晶 点 Bubble ★≤0.3 ≤0.2 至少10MM ≤0.15 至少20MM 凹点
Pit
★≤0.3 ≤0.2 至少10MM ≤0.15 至少20MM 黑点/白点 Black/White spot ★≤0.3 ★≤0.2 至少10MM ≤0.1
至少10MM
沙粒/杂物 Inclusion ≤0.2
≤0.1 至少10MM
花 痕
Scratch
≤0.1
至少10MM
U A L I T Y S T A N D A R D S O F S U N L E N S
漏光Light leakage ≤0.1至少10MM
■上表中前面加★的表示只适用于尼龙片与宝丽来片, 其它镜片则不被允许;
■A区或B区不能同时存在两种或两种以上的缺陷;
■A区和B区的不良瑕疵总数一边不能超过3个;
■A区和B区不接受任何刮伤/爆裂/变形/脱色/斑迹/杂色/麻点/粗糙/橙皮/波纹及明显的印痕;
■镜片表面必须洁凈光滑, 无灰尘、丝状物、颗粒、污渍、油渍、汗液等异物。

C区:不限制。

2.0 颜色要求(Color requirements)
2.1 基本要求: 颜色要与样办一致, 可见光透视率公差为+/-3%, 同一批同一包装内的镜片颜色要一致,
左右边颜色要一致及配对包装, 水银镀膜要正确且与样办一致, 同一块镜片颜色要均匀,
镜片表面不可呈现杂乱无章及浓艷的七彩纹(干涉色), 双色效果要符合要求。

2.2 双色要求:
已裁形的双色片上下分色比例一般为2:1, 按此要求制定供应商来片的双色要求。

a. 未裁形的双色片上下分色比例为3:2, 一般情况下, 分色线至镜片下端的高度为:
●方形片分色线离镜片下端24MM, 公差为+/-2MM (如图所示)
●圆形片分色线离镜片下端30MM, 公差为+/-2MM (如图所示)
●一幅片分色线离镜片下端27MM, 公差为+/-3MM (如图所示)
b. 分色线高度左右要一致, 左右边最多相差0.5MM;
c. 上下色过渡部分之高度(即渐进高度)约为8~12MM, 左右边最多相差0.5MM;
d. 同一批货及左右边渐进效果及颜色效果务必要一致, 若有轻微的差异, 必须配对才可接受。

3:23:2
U A L I T Y S T A N D A R D S O F S U N L E N S
3.0 尺寸测量(Dimensional tolerance)
3.1 基本要求:下列各项尺寸必须符合镜片规格图纸要求。

●直径/长宽: ±1MM
●厚度: ±0.1MM, 同一批镜片厚度要稳定, 最多相差0.1MM, 宝丽来平片或卷片只允许±0.05的公差.
●弧弯: ±0.25D
)。

合集下载

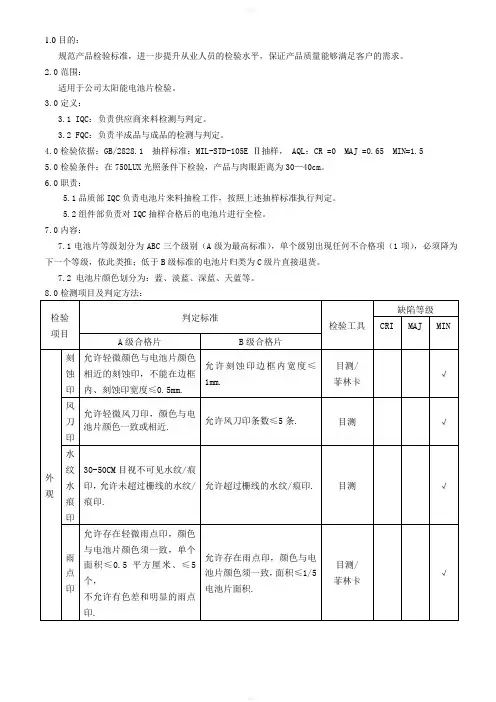

太阳能电池片检验规范

太阳能电池片检验规范

1.0目的：
规范产品检验标准，进一步提升从业人员的检验水平，保证产品质量能够满足客户的需求。

2.0范围：
适用于公司太阳能电池片检验。

3.0定义：
3.1 IQC：负责供应商来料检测与判定。

3.2 FQC：负责半成品与成品的检测与判定。

4.0检验依据：GB/2828.1 抽样标准：MIL-STD-105E Ⅱ抽样， AQL：CR =0 MAJ =0.65 MIN=1.5
5.0检验条件：在750LUX光照条件下检验，产品与肉眼距离为30—40cm。

6.0职责：
5.1品质部IQC负责电池片来料抽检工作，按照上述抽样标准执行判定。

5.2组件部负责对IQC抽样合格后的电池片进行全检。

7.0内容：
7.1电池片等级划分为ABC三个级别（A级为最高标准），单个级别出现任何不合格项（1项），必须降为下一个等级，依此类推；低于B级标准的电池片归类为C级片直接退货。

7.2 电池片颜色划分为：蓝、淡蓝、深蓝、天蓝等。

9.0其它
所有来料电池片外观不能量化的标准以实物限度样品为判定依据（如：色差、赃污等）。

10.0参考文件
《产品规格书》及相关标准
11.0支持文件
（无）
12.0支持性表单
《IQC检验报告》、《《品质异常反馈单》 .。

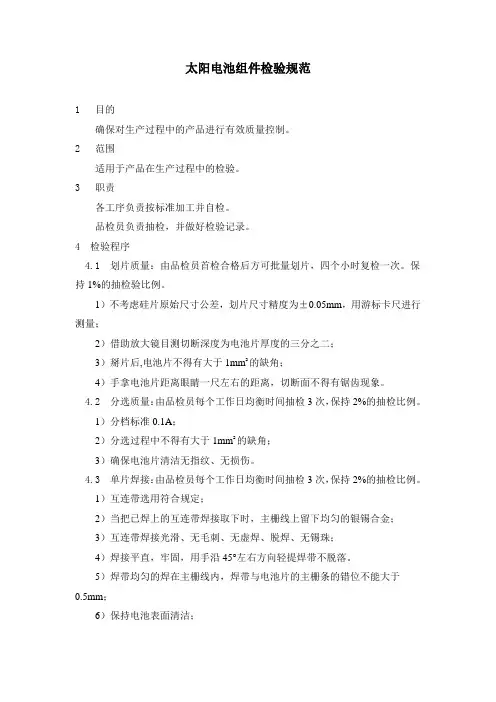

太阳电池组件检验规范

太阳电池组件检验规范

太阳电池组件检验规范1 目的确保对生产过程中的产品进行有效质量控制。

2 范围适用于产品在生产过程中的检验。

3 职责各工序负责按标准加工并自检。

品检员负责抽检，并做好检验记录。

4 检验程序4.1 划片质量：由品检员首检合格后方可批量划片，四个小时复检一次。

保持1%的抽检验比例。

1）不考虑硅片原始尺寸公差，划片尺寸精度为±0.05mm，用游标卡尺进行测量；2）借助放大镜目测切断深度为电池片厚度的三分之二；3）掰片后,电池片不得有大于1mm2的缺角；4）手拿电池片距离眼睛一尺左右的距离，切断面不得有锯齿现象。

4.2 分选质量：由品检员每个工作日均衡时间抽检3次，保持2%的抽检比例。

1）分档标准0.1A；2）分选过程中不得有大于1mm2的缺角；3）确保电池片清洁无指纹、无损伤。

4.3 单片焊接：由品检员每个工作日均衡时间抽检3次，保持2%的抽检比例。

1）互连带选用符合规定；2）当把已焊上的互连带焊接取下时，主栅线上留下均匀的银锡合金；3）互连带焊接光滑、无毛刺、无虚焊、脱焊、无锡珠；4）焊接平直，牢固，用手沿45°左右方向轻提焊带不脱落。

5）焊带均匀的焊在主栅线内，焊带与电池片的主栅条的错位不能大于0.5mm；6）保持电池表面清洁；4.4 串接质量：由品检员每个工作日均衡时间抽检3次，保持2%的抽检比例。

1）焊带均匀的焊在主栅线内，焊带与电池片的主栅线错位不能大于0.5mm；2）每一单串各电池片的主栅线应在一条直线上，错位不能大于1mm；（异排除外）3）保持电池片清洁；4）单片完整，无损伤。

4.5 拼接质量：由品检员全检，确认后方可层压。

1）拼接好的组件定位准确，串与串之间间隙一致，误差±0.5mm；2）串接条正负极摆放正确3）汇流条选择符合规定要求，汇流条平直，无折痕；4）EV A、TPT要覆盖玻璃；5）拼接过程中，保持组件中无杂质、污物、手印、焊带条残余部分。

4.6 层压质量：由品检员全检。

太阳能板检验规范

太阳能板检验规范

文件标题
太阳能电池板检验规范
抽样方案：一次性抽样
抽样水准：（Ⅱ）
缺陷类别
检验标准：SIL-STD-105E
合格质量水准：（AQL值）
致命
严重
轻微
序
号
检验项目
验收标准
检验方法0Leabharlann 1．04．01
外观
产品表面干净、平滑、无破裂、溢出密封胶、边框严重刮伤等不良现象。
目视检查
√
2
规格
外型尺寸：280×200×26mmm
5.短路电流Isc(Ma):640mA
1．太阳能测试架
2．万用表
√
5
包装
无接线盒、防刮伤包装、包装数量标示明确。
目视检查
√
制订：批准：日期：2006-10-5
出线位置：左右两边距离为125mm上下距离分别为30mm、165mm
卡尺检查
√
3
颜色
边框颜色（黑色氧化）、背板颜色（蓝色）、引出线（红点为正）黑点为负。
目视检查
√
4
性能
1.峰值功力Pm(w):5w
2.峰值电压：Vm（V）：9.0V(18片串)
3.峰值电流am(A):555Ma
4.开路电压Voc(V):10.8V

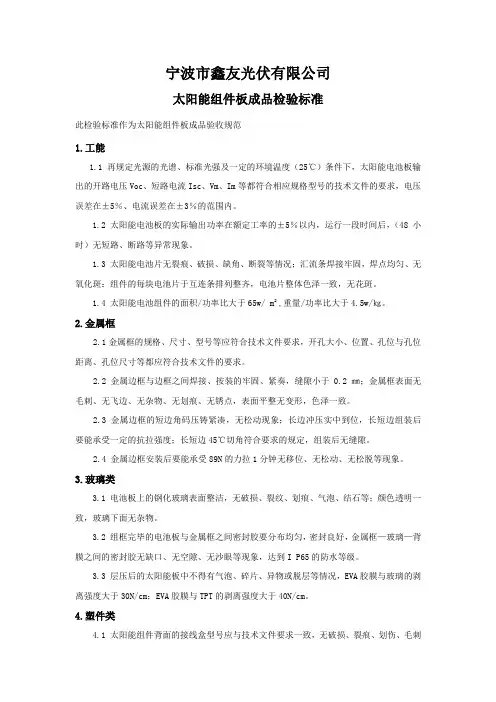

太阳能组件板成品检验标准
