星三角启动电路图此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个。
三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动。
时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
了解Y--△这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面的:可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间,今天再画时,又有些健忘了。
无奈,继续加强。
先来看一下主接线图。
Y-△启动的话,先要星型启动的话,肯定KM和 KM -Y 先要启动,之后KM -Y要停下来,KM要一直得电,不然没电源肯定不行,KM和KM-△要一直运行,到正常运行。
接下来看下控制回路图吧:根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2,主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,Y型回路的时间继电器NC(常闭)触点得电后要延时打开,使Y启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y-△两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△型回路,KM-△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断Y型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT 线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
这里最需要注意的就是时间继电器的触点,带有延时的触点,是得电延时还是失电延时,一定要记牢才行,这里也是从网上学到的一个口诀,记住了也就好处理了。
电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△(星三角)降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济,所以使用较普遍,但启动转矩只有全压启动的三分之…,故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时,启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
()合上电源开关Qs后,按下启动按钮SB2,接触器KM和KMl线圈同时获电吸合,KM和KMl主触头闭合,电动机接成Y降压启动,与此同时,时间继电器KT的线圈同时获电,I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形(Y —△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
1.按钮、接触器控制Y —△降压起动控制线路图2.19 (a )为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,KM1 自锁,电动机星形起动,待电动机转速接近额定转速时,按下SB2 ,KM2 断电、KM3 得电并自锁,电动机转换成三角形全压运行。
2.时间继电器控制Y —△降压起动控制线路图2.19 (b )为时间继电器自动控制Y —△降压起动控制线路,电路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,电动机星形起动,同时KT 也得电,经延时后时间继电器KT 常闭触头打开,使得KM2 断电,常开触头闭合,使得KM3 得电闭合并自锁,电动机由星形切换成三角形正常运行。

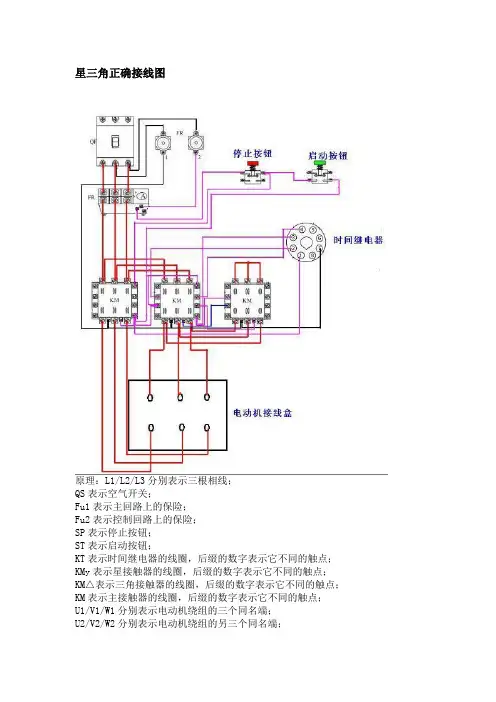

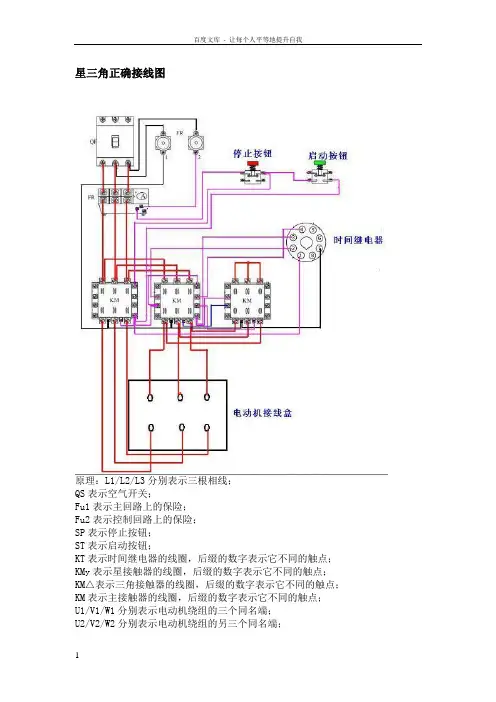

星三角正确接线图原理:L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;Fu2表示控制回路上的保险;SP表示停止按钮;ST表示启动按钮;KT表示时间继电器的线圈,后缀的数字表示它不同的触点;KMy表示星接触器的线圈,后缀的数字表示它不同的触点;KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;为了叙述方便,将图纸整理了一下,添加了触点的编号。
整理后的图纸见附图。
合上QS,按下St,KT、KMy得电动作。
KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP,才能使全部接触器线圈失电跳开,才能停止运转。
这是三相电机的两种常见的绕组接线方式回答人的补充 2009-08-24 17:18功率稍大一点的电动机在启动时会使线路产生较大的压降,这是就会考虑使用Y-△启动方式【除此以外目前主要的减压启动有定子串电阻减压启动、自耦减压启动、软启动器和变频启动等】附接线图供参考。
电机星三角启动接线图电路图解一般的三相异步电动机在出厂时,3KW以下采用星形接法(安装绕成Y型绕组),4kw以上采用三角形接法(安装绕成△型绕组)。
在使用上,△型绕组可以用Y-△启动方式启动(星三角启动),而Y型绕组不能用Y-△启动方式启动;所谓星三角接法即是在启动时采用星形接法,而在运转时采用三角形接法,具体参考下图电机星三角启动接线图电路图。
通过以上的分析可知,采用星形接法启动可降低启动电流,减小对电网及共电设备的危害,这个方法只适合于几十千瓦的小型电机(其启动电流较大),如大型电机采用的是自藕变压器起动方式。
电机三角形连接时,相电压等于线电压;星形连接时,相电压等于1/3线电压。
也就是相同的线电压下,同一台电动机采用三角形接法时,其功率是采用星形接法的3倍。
在电动机铭牌上写着220/380V(△/Y),它表示当电源为220V(三相)时,电动机应为三角形连接,当电源电压为380V时,电动机应为星形连接,如下图电机星三角启动接线图电路图。
采用星形接法时,导线截面大,串联匝数小,工作相电压低,相电流高,在三相对称性不好、电源对称性不高时,不会出现环流,但会出现零点飘移,三相工作严重不对称;采用三角形接法时要求三相对称性要好,电源对称性也要高,这样就不会出现环流,否则会发热,增大损耗,由于电阻热损耗与电流的平方成正比,所以同样一台电机,安装绕成△型绕组时热损耗小。
在线电压一定的情况下,负载做三角形接法时的功率是做星形接法时功率的3倍,而电流时是做星形接法时电流的根3倍,这就是为什么要星三角启动。
下图为电机星三角启动接线图电路图:M为主接触器,不论在启动还是正常运转是都是接通的R接触器,为启动之后,把电机绕组首尾连接起来。
即U-Z,Y-W,X-V三个绕组的三角形接法。
S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。
T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒 FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。

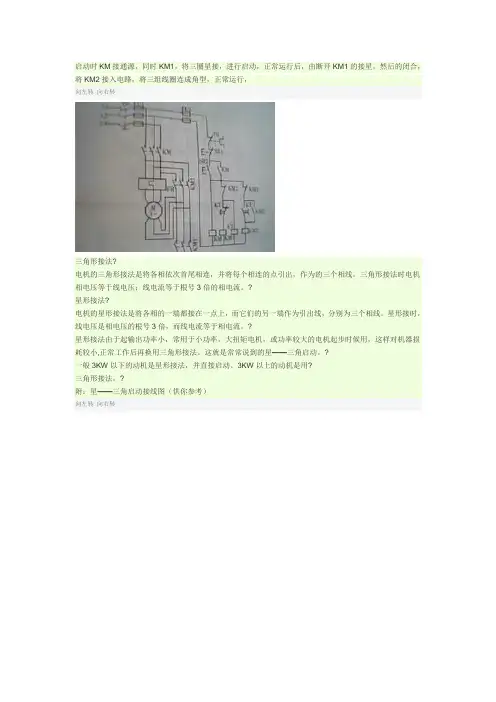

启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法?
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线。
三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。
?
星形接法?
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。
星形接时,线电压是相电压的根号3倍,而线电流等于相电流。
?
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。
这就是常常说到的星——三角启动。
?
一般3KW以下的动机是星形接法,并直接启动。
3KW以上的动机是用?
三角形接法。
?
附:星——三角启动接线图(供你参考)
向左转|向右转。
星三角正确接线图原理:L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;Fu2表示控制回路上的保险;SP表示停止按钮;ST表示启动按钮;KT表示时间继电器的线圈,后缀的数字表示它不同的触点;KMy表示星接触器的线圈,后缀的数字表示它不同的触点;KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;为了叙述方便,将图纸整理了一下,添加了触点的编号。
整理后的图纸见附图。
合上QS,按下St,KT、KMy得电动作。
KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP,才能使全部接触器线圈失电跳开,才能停止运转。
这是三相电机的两种常见的绕组接线方式回答人的补充2009-08-24 17:18功率稍大一点的电动机在启动时会使线路产生较大的压降,这是就会考虑使用Y-△启动方式【除此以外目前主要的减压启动有定子串电阻减压启动、自耦减压启动、软启动器和变频启动等】附接线图供参考。

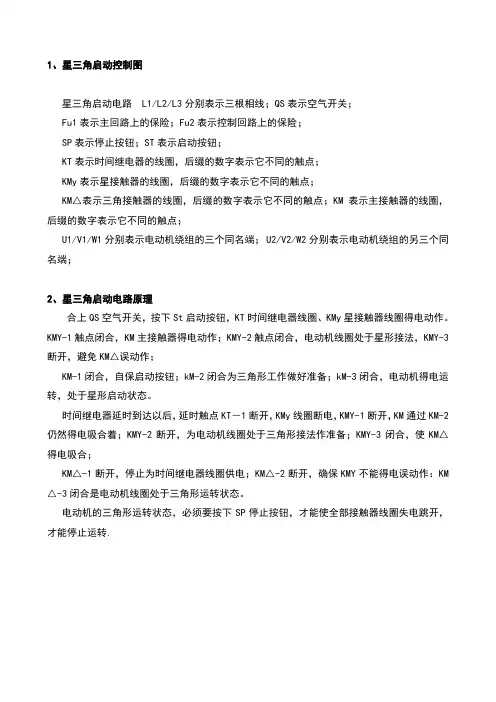

1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线;QS表示空气开关;
Fu1表示主回路上的保险;Fu2表示控制回路上的保险;
SP表示停止按钮;ST表示启动按钮;
KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;
U1/V1/W1分别表示电动机绕组的三个同名端; U2/V2/W2分别表示电动机绕组的另三个同名端;
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM △-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.。
电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线;QS表示空气开关;
Fu1表示主回路上的保险;Fu2表示控制回路上的保险;
SP表示停止按钮;ST表示启动按钮;
KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;
U1/V1/W1分别表示电动机绕组的三个同名端; U2/V2/W2分别表示电动机绕组的另三个同名端;
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.。
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图,此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器、热继电器、时间继电器,启动、停止按钮各一,熔断器五个三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动.时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面图示。
可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间,今天再画时,又有些健忘了,无奈,继续加强。
先来看一下主接线图。
Y-△启动的话,先要星型启动的话,肯定KM和 KM -Y 先要启动,之后KM -Y要停下来,KM要一直得电,不然没电源肯定不行,KM和KM-△要一直运行,到正常运行。
接下来看一下控制回路吧:根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2,主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,Y型回路的时间继电器NC(常闭)触点得电后要延时打开,使Y启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y-△两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△型回路,KM-△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断Y型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
