MacroSAN 双活存储解决方案介绍杭州宏杉科技有限公司1. 解决方案概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。
尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。
一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。
这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。
由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎来实现。
通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。
通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。
宏杉科技的对称双活存储（Symmetrical Dual Active Storage，简称SDAS）是一项专门针对双活存储方案的创新技术。
通过宏杉科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台同档次的MS系列存储阵列实现两台存储的双活工作，互为冗余。
当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO为0。
这是一种简单、高效的新型双活存储技术。
宏杉科技的SDAS技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。
近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁者机制进行组网部署。
宏杉科技的SDAS两套存储之间的链路不仅可以支持10GE以太网，而且在业界率先支持40GE以太网技术。
40GE具有目前以太网应用领域中的最高的传输带宽，可以大大降低同步数据传输时延。
目前宏杉科技的MS3000、MS5500、MS7000存储产品都已经支持对称双活存储技术。
宏杉存储实施方案一、背景介绍。
随着信息化时代的到来，数据量的快速增长和对数据处理能力的需求也在不断提升。
在这样的背景下，存储系统的可靠性、安全性和扩展性显得尤为重要。
宏杉存储作为一种新型的存储技术，具有高性能、高可靠性和高扩展性的特点，受到了广泛关注。
本文旨在介绍宏杉存储的实施方案，为相关机构和企业提供参考。
二、宏杉存储实施方案。
1. 硬件设备选型。
宏杉存储系统需要选择高性能的硬件设备，包括服务器、存储设备和网络设备。
在选择服务器时，应考虑到处理器性能、内存容量和网络接口等因素，以保证系统的高性能和稳定性。
存储设备则需要具备高速的数据读写能力和大容量的存储空间，以满足大规模数据存储的需求。
此外，网络设备也需要具备高带宽和低延迟的特点，以保证数据传输的稳定性和效率。
2. 系统架构设计。
在设计宏杉存储系统的架构时，需要考虑到数据的存储、管理和访问等方面。
可以采用分布式存储架构，将数据分布在多个节点上，以提高系统的可靠性和扩展性。
同时，还需要考虑到数据的备份和恢复机制，以保证数据的安全性和可靠性。
此外，还需要设计合理的数据访问接口，以便用户能够方便地访问和管理存储系统中的数据。
3. 数据管理策略。
在实施宏杉存储系统时，需要制定合理的数据管理策略，包括数据的存储、备份、迁移和清理等方面。
可以根据数据的重要性和访问频率，将数据分为不同的存储级别，以提高存储的效率和降低成本。
同时，还需要制定定期的数据备份计划，以保证数据的安全性和可靠性。
此外，还需要制定合理的数据迁移和清理策略，以释放存储空间和提高系统的性能。
4. 安全性和权限控制。
在实施宏杉存储系统时，需要重视系统的安全性和权限控制。
可以采用数据加密和访问控制等技术，保护存储系统中的数据不受未授权访问和恶意攻击。
同时，还需要制定合理的权限控制策略，限制用户对数据的访问和操作权限，以保证数据的安全性和完整性。
5. 性能监控和调优。
在实施宏杉存储系统后，需要对系统的性能进行监控和调优。
宏杉科技双活存储解决方案随着互联网时代的到来，数据处理和存储需求越来越大。
在以前的存储体系中，单节点存储容量有限，可能只能满足小型企业的需求，对于大型企业来说，单纯增加存储节点无法满足高可用性和可靠性的需求。
因此，宏杉科技在存储领域提出了一个双活存储解决方案，以实现数据存储和处理的高可靠性和高可用性。
双活存储方案的原理宏杉科技双活存储解决方案主要通过将存储节点按照主从方式分为两个节点，两个节点可以同时写入和读取数据。
当其中一个节点故障时，另外一个节点可以直接接替工作，从而实现数据的高可靠性和高可用性。
具体来说，双活存储节点的原理如下：•主节点和从节点都有自己的数据存储系统，当主节点故障时，从节点可以启动并接管主节点的工作，保证数据不会丢失。
•主节点和从节点会定时互相检测心跳，以确保它们之间的连接正常。
•主节点和从节点在写入数据时，都会将数据写入到自己的存储系统中，并且同时将数据同步到另一个节点的存储系统中，从而保证数据一致性。
•系统管理员可以对主节点和从节点进行配置，以保证主节点的工作优先级高于从节点的工作优先级。
双活存储方案的优点相比于传统的单节点存储体系，宏杉科技双活存储方案有以下的优点：•高可用性：由于双活存储方案中存在两个节点，因此当其中一个节点故障时，另一个节点可以立即接替工作，保证业务的连续性和一致性。
•高可靠性：双活存储方案中，两个节点之间会定时进行心跳检测，保证节点之间的网络连接正常。
同时，数据写入和同步的过程中，保证数据的完整性和一致性，使得数据得到了更好的保护。
•高扩展性：在宏杉科技双活存储方案中，管理员可以根据实际需求增加更多的存储节点，来满足企业数据增长的需求。
同时，双活存储方案可以轻松的实现业务迁移和环境扩展。
双活存储方案的应用场景由于宏杉科技双活存储方案具有高可用性、高可靠性和高扩展性的特点，在以下场景中得到了广泛的应用：•电子商务：在电子商务中，订单和交易信息的处理需要高可用性和高可靠性，以确保业务的连续性和数据的安全性。
MS1000系列产品概述MacroSAN MS1000是宏杉科技有限公司推出的新一代监控专用存储产品，产品采用开放数据存储平台（ODSP：Open Data Storage Platform），有效满足监控应用对于存储设备在可靠性、大容量、规模部署及易用性等多方面的需求，可广泛适用于各种行业各种规模的监控系统。
图示：MS1000系列存储整机视图MS1000系列产品功能与特性（一）专业的监控存储，稳定可靠1、基于Cell的RAID技术(CRAID)CRAID（基于Cell的RAID）技术是宏杉科技在RAID机制上的一项创新技术。
CRAID通过更精细的资源管理单元——Cell来实现对磁盘的精细化管理，不仅能有效提高系统对于磁盘故障的容忍度，减少数据处于临界危险状态的机率，而且能数倍地提升磁盘故障后的恢复效率。
MS1000的CRAID技术能够做到：容忍多块磁盘故障：在RAID组内，只要同一Cell内的两个数据块不同时出现故障，RAID 组允许多块磁盘发生介质损坏，而数据不会丢失。
借助CRAID技术既能解决传统RAID6、RAID10磁盘浪费严重的问题，降低成本，又能解决2块及以上磁盘出现介质错误导致数据丢失的问题，甚至可以作到所有磁盘出现介质错误，系统和数据依然正常，极大增强可靠性。
容忍任意三块磁盘物理故障：传统RAID方式，RAID5/6的磁盘利用率较高，但数据丢失风险较大，RAID5只允许坏1块磁盘，RAID6只允许同时坏2块磁盘；相对之下，RAID1/10等安全性较高，但空间使用率只有一半，并且同为镜像的两块磁盘一旦同时出现物理故障，数据同样丢失。
在保证数据安全、磁盘空间使用率和性能的基础上，宏杉科技CRAID2.0技术，打破了传统RAID技术的瓶颈限制，采用三重数据校验机制，可允许同一个磁盘组中任意三块磁盘出现整盘物理故障，数据不丢失。
数据重建时间减少80%：传统的RAID机制数据重建恢复过程非常漫长，尤其是2TB等大容量硬盘普及后，数据丢失风险大幅升高。

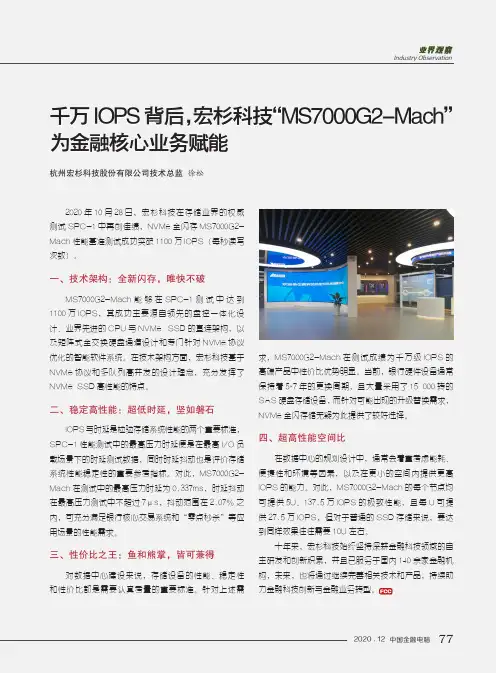

77Industry Observation2020 . 12 中国金融电脑千万IOPS 背后，宏杉科技“MS7000G2-Mach”为金融核心业务赋能2020年10月28日，宏杉科技在存储业界的权威测试SPC-1中再创佳绩，NVMe 全闪存MS7000G2-Mach 性能基准测试成功突破1100万IOPS（每秒读写次数）。
一、技术架构：全新闪存，唯快不破MS7000G2-Mach 能够在SPC-1测试中达到1100万IOPS，其成功主要源自领先的盘控一体化设计、业界先进的CPU 与NVMe SSD 的直连架构，以及矩阵式全交换硬盘通道设计和专门针对NVMe 协议优化的智能软件系统。
在技术架构方面，宏杉科技基于NVMe 协议和多队列高并发的设计理念，充分发挥了NVMe SSD 高性能的特点。
二、稳定高性能：超低时延，坚如磐石IOPS 与时延是检验存储系统性能的两个重要标准，SPC-1性能测试中的最高压力时延便是在最高I/O 负载场景下的时延测试数据，同时时延抖动也是评价存储系统性能稳定性的重要参考指标。
对此，MS7000G2-Mach 在测试中的最高压力时延为0.337ms，时延抖动在最高压力测试中不超过7μs，抖动范围在2.07%之内，可充分满足银行核心交易系统和“零点秒杀”等应用场景的性能需求。
三、性价比之王：鱼和熊掌，皆可兼得对数据中心建设来说，存储设备的性能、稳定性和性价比都是需要认真考量的重要标准。
针对上述需求，MS7000G2-Mach 在测试成绩为千万级IOPS 的高端产品中性价比优势明显。
当前，银行硬件设备通常保持着5~7年的更换周期，且大量采用了15 000转的SAS 硬盘存储设备，而针对可能出现的升级替换需求，NVMe 全闪存储无疑为此提供了较好选择。
四、超高性能空间比在数据中心的规划设计中，通常会着重考虑能耗、便捷性和环境等因素，以及在更小的空间内提供更高IOPS 的能力。
MacroSAN CRAID技术一、应用背景近年来，单块磁盘的容量呈倍数增长的趋势，从过去几百GB到现在主流的3TB、4TB，再到更高的6TB磁盘。
据统计，存储系统故障90%以上是磁盘引起，而磁盘中88%是由于逻辑故障引起，12%是磁盘完全物理故障。
大容量磁盘在带来较高的性价比的同时，也使得磁盘数据的安全问题愈加突显，在这其中最突出的就是磁盘重建和多磁盘同时出现故障问题。
（原图需修改）1、磁盘重建：传统RAID方式，一块磁盘出现问题，热备盘会进行替换，然后进行数据重建。
以最常用RAID5组为例，一块2TB磁盘在没有数据写入情况下，重建需要20个小时，在有数据写入的情况下，数据重建时间可能需要一周。
在数据重建期间，不仅存储设备性能和可靠性会大幅度下降，这个RAID5组中只要再出现一块磁盘损坏，整个RAID5组的数据都会丢失。
2、多磁盘同时物理故障：传统RAID方式，RAID5/6的磁盘利用率较高，但数据丢失风险较大，RAID5只允许坏1块磁盘，RAID6只允许同时坏2块磁盘；相对之下，RAID1/10等安全性较高，但空间使用率只有一半，并且同为镜像的两块磁盘一旦同时出现物理故障，数据同样丢失。
如何解决磁盘所引起的众多问题，是当前存储行业和客户最关注的点之一。
二、RAID革新技术－CRAIDCRAID1.0技术是在传统技术上的革新，将磁盘细分为数千甚至数万个小单元进行单独管理（也即是Cell）。
在每个单元内发生的故障和问题，采用单元替换、屏蔽故障单元方式进行处理，避免对整个磁盘进行数据重建。
即便在特殊情况下，被迫将进行全盘数据重建时，CRAID1.0技术也会将健康单元数据提前克隆到新磁盘中，只对个别真正故障单元数据进行校验计算重建，很大程度提高故障磁盘的重建时间，极大地避免多块磁盘连续发生故障导致的数据丢失。
CRAID2.0技术是在CRAID1.0技术基础上，打破了传统RAID技术瓶颈，采用全新算法和三重数据校验机制，在保证数据安全、磁盘空间使用率和性能的前提下，可允许同一个磁盘组中任意三块磁盘出现整盘物理故障，数据不丢失，在更换新磁盘后，可实现三块盘同时进行重建。
宏杉科技（MacroSAN）公司介绍第一个五年阶段---源于1、IP存储领航者：n自2004年进入存储领域，迅速成为中国存储行业的领先者。
到2009年Q4开始自主开发存储产品年销售收入约$50M，超越HDS、Netapp、SUN等存储业界老牌厂商，销售份额排名中国市场第五（前四名分别为：IBM、EMC、HP、DELL）。
n在iSCSI存储领域，开创了中国IP SAN市场，从2006年Q2推出第一代存储产品后，连续三年在中国IPSAN 市场排名第一(市场份额30%以上)。
n截止2009年12月，全国范围内在线运行存储系统总和超过9000台，总装机容量超过70,000 TB。
2、万兆存储：n IX3000系列产品：10Gb万兆主机接口+12Gb后端SAS产品的端到端万兆架构。
n存储解决方案：标准化万兆SAN部署、存储虚拟化、CDP连续数据保护、基于IP的远程灾备、WASN广域网、共享灾备。
2010p杭州宏杉科技有限公司，英文全称“MacroSAN Technologies Co., Ltd”，简称“宏杉科技”总部位于杭州，研发中心在深圳/杭州，北京设有分部；p宏杉科技（MacroSAN）专注于企业级存储系统及解决方案的研发生产，是国内少数具备完全自主知识产权，掌握存储数据管理平台全部软硬件核心技术的存储厂商；p宏杉科技为全内资企业：专业存储品牌，着重于为中国国家信息安全提供高安全等级的数据存储产品支持。
自主创新，青出于蓝!宏杉科技——MacroSANMacroSAN——Macro(宏大）+ SAN （存储区域网）杉树：杉树属松科，常绿乔木,生长在海拔2500米～4000米的山区寒带上。
高可达30米，胸径3米，树干端直，树形整齐。
被称为“万能之木”，树龄可达上千年。
纹理顺直、耐腐防虫。
据统计，我国建材约有1/4是杉木。
杉树生长快，一般只要10年就可成材。
宏杉——一颗大杉树愿成为中国构建IT基础设施的栋梁之材十年成材、百年长青4迟到的存储自主创新传输中国存储技术自主创新迟到的因素一、中国IT建设20多年历程，刚从初级阶段迈入中级阶段ØIT建设初级阶段标志产品——PC2010年中国PC市场共销售5000万台，已超越美国成为全球第一大市场ØIT建设中级阶段标志产品——网络2010年中国网络市场180亿左右，约为北美市场15%。
MacroSAN SDAS存储双活技术白皮书杭州宏杉科技股份有限公司1. 概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。
尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。
一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。
这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。
由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎实现。
通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。
通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。
宏杉科技的对称双活存储（Symmetrical Dual Active Storage，简称SDAS）是一项专门针对双活存储方案的创新技术。
通过宏杉科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台同档次的MS系列存储阵列实现两台存储的双活工作，互为冗余。
当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO为0。
这是一种简单、高效的新型双活存储技术。
宏杉科技的SDAS技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。
近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁者机制进行组网部署。
宏杉科技的SDAS两套存储之间的链路不仅可以支持10GE以太网，而且在业界率先支持40GE以太网技术。
40GE具有目前以太网应用领域中的最高的传输带宽，可以大大降低同步数据传输时延。
目前，宏杉科技的MS2500、MS3000、MS5500、MS7000存储产品都已经支持存储双活技术。
