宏杉科技双活存储解决方案介绍

*** 双活数据中心解决方案目录1 用户面临的挑战和需求 (3)1.1面临的挑战 (3)1.2迫切需求 (3)2NetApp双活数据中心解决方案 (4)3NetApp解决方案优势 (5)1用户面临的挑战和需求1.1 面临的挑战∙目前几乎所有金融行业用户的业务正常开展都离不开后端IT环境的支持，一旦IT 环境由于各种原因不能正常提供支撑服务，就会对用户的业务造成巨大影响。

因此金融用户对后端IT系统的可靠性和可用性的要求越来越高，需要保证IT系统7×24的运行能力。

∙虽然目前大部分的专业存储系统均实现了硬件容灾保护，单个部件的失效不会导致其数据访问能力的失效。

但是一旦某套存储系统由于一些严重故障或灾难性事故导致其整体性失效，则会导致前端应用系统的宕机从而影响业务系统的正常运行。

因此金融用户需要在硬件冗余的基础上提供更高的可靠性保证。

∙目前很多金融用户已经采取了多数据中心的架构，并且在多个数据中心之间进行了数据容灾保护架构的建设。

但是由于传统的容灾架构基本上采用了Active-Standby 的方式，因此一方面限制了数据中心的角色和功能，另一方面也限制了用户在各个数据中心部署应用系统的灵活性。

最重要的一点，传统的容灾架构在进行容灾恢复的时候过程复杂且冗长，缺乏足够的智能化。

因此金融用户需要一种更加灵活更加智能化的多数据中心架构。

1.2 迫切需求∙后端存储系统在硬件冗余保护的基础上，需要提供更高级别的可靠性保证，能在存储系统发生整体性故障的时候还能保证数据访问的正常进行，从而防止这些严重故障或灾难性事故对业务系统造成严重影响。

∙实现双活的数据中心架构替代原有的Active-Standby架构，双活数据中心架构必须提供如下的功能：o前端应用服务器可以从两个数据中心均能对同一份数据进行正常访问，同一个应用的服务器可以根据实际需要部署在两个中心当中的任何一个或同时部署在两个中心，部署在两个中心的应用服务器均可以处于服务提供状态o任何一个数据中心的存储整体宕机不会影响该中心应用系统的正常数据访问o在两个中心均提供足够的数据访问性能和扩展能力∙在实现双活数据中心架构的基础上，两个数据中心之间能实现业务数据的相互保护，并且实现智能化的故障检测和灾难切换，从而避免传统容灾技术的复杂且冗长的灾难切换的过程，不仅降低容灾架构的管理成本，也降低容灾架构的RTO指标2NetApp双活数据中心解决方案如上图所示，NetApp的MetroCluster技术是结合了NetApp数据镜像功能、数据快照功能、阵列双控制器双活和故障切换保护功能并在这些功能远距离实现（最远100公里）的基础上所实现的一项提供存储系统高可靠性保证和数据访问双活架构的存储功能∙MetroCluster技术把一套NetApp标准的双控制器配置的存储系统分为两部分，每部分包括各自的控制器和磁盘柜，然后把两部分分开部署，最长距离可以达到100公里。

宏杉存储MS系列镜像和对称双活特性配置手册图形界面用户手册目录MacroSAN MS 系列存储设备镜像和对称双活特性............................................1-1 图形界面用户手册 ....................................................................... 1-1 声明....................................................................................1-2 商标信息................................................................................1-3 目录....................................................................................1-4 图目录..................................................................................1-6 表目录..................................................................................1-8 第一部分：概述..........................................................................1-9 1 前言..................................................................................1-91.1 读者对象............................................................................ 1-91.2 资料指南............................................................................ 1-91.3 资料约定............................................................................ 1-91.3.1 资料描述约定.................................................................. 1-91.3.2 其他约定..................................................................... 1-101.4 资料获取方式....................................................................... 1-101.5 资料意见反馈方式................................................................... 1-101.6 文档结构........................................................................... 1-102 ODSP 存储设备概述 .................................................................. 2-122.1 ODSP 存储设备简介................................................................. 2-122.2 ODSP 存储设备典型组网介绍......................................................... 2-123 ODSP Scope 控制台.................................................................. 3-133.1 ODSP Scope 简介................................................................... 3-133.2 运行ODSP Scope 前准备工作........................................................ 3-143.2.1 ODSP Scope 要求............................................................. 3-143.2.2 搭建管理网络................................................................. 3-153.3 运行ODSP Scope ........................................................................................................................... 3-153.3.1 安装JRE ............................................................................................................................... 3-153.3.2 打开ODSP Scope ................................................................................................................ 3-183.3.3 ODSP Scope 界面介绍......................................................... 3-203.3.4 查看ODSP Scope 版本及版权 .................................................. 3-213.3.5 管理设备..................................................................... 3-22 第二部分：镜像和对称双活特性.......................................................... 3-24 4镜像和对称双活特性简介 .............................................................. 4-244.1 镜像简介........................................................................... 4-244.2 对称双活简介....................................................................... 4-264.3 镜像和对称双活的差异说明........................................................... 4-274.4 镜像和对称双活关键术语............................................................. 4-28 5配置SDAS 设备对.................................................................... 5-295.1 配置SDAS 前准备 .................................................................. 5-295.1.1 激活镜像/对称双活License .................................................................................................. 5-295.1.2 配置/检查网络................................................................. 5-295.2 创建SDAS ...................................................................................................................................... 5-305.3 解除SDAS ...................................................................................................................................... 5-335.4 修改SDAS ...................................................................................................................................... 5-345.4.1 查看SDAS 基本属性........................................................... 5-345.4.2 查看引擎上SDAS 属性......................................................... 5-345.4.3 重命名SDAS ........................................................................................................................ 5-355.4.4 更新对端引擎名称............................................................. 5-365.4.5 修改SDAS 链路地址........................................................... 5-365.5 配置SDAS 中镜像同步流控功能....................................................... 5-37 6配置镜像对 .......................................................................... 6-386.1 配置镜像对相关操作................................................................. 6-396.1.1 新建LUN ..................................................................................................................................... 6-396.1.2 管理快照资源................................................................. 6-426.2 启用镜像........................................................................... 6-426.3 禁用镜像........................................................................... 6-456.3.1 禁用单个LUN 的镜像.......................................................... 6-456.3.2 批量禁用多个LUN 的镜像...................................................... 6-456.4 管理镜像........................................................................... 6-466.4.1 查看镜像对详细信息........................................................... 6-466.4.2 挂起/恢复镜像................................................................. 6-476.4.3 手动反转镜像................................................................. 6-496.5 对称双活特性自动反转镜像说明....................................................... 6-49 附录A. 术语...................................................................... 6-51 附录B. 缩略语.................................................................... 6-56 附录C. 系统默认值................................................................ 6-58图目录图2-1 ODSP 存储设备典型组网.......................................................... 2-13 图3-1 浏览器界面...................................................................... 3-16 图3-2 安装加载项界面.................................................................. 3-17 图3-3 安装Java 软件界面............................................................... 3-18 图3-4 运行并下载ODSP Scope 界面 ..................................................... 3-19 图3-5 ODSP Scope 设备管理界面........................................................ 3-19 图3-6 ODSP Scope 界面说明（一）...................................................... 3-20 图3-7 ODSP Scope 界面说明（二）...................................................... 3-20 图3-8 关于ODSP Scope 界面 ........................................................... 3-22 图3-9 添加存储设备界面................................................................ 3-22 图3-10 用户登录界面................................................................... 3-23 图4-1 镜像特性典型组网图（镜像私有网络采用MESH 直连方式）............................ 4-25 图4-2 镜像特性典型组网图（镜像私有网络采用交换机连接方式）............................. 4-26 图4-3 对称双活特性典型组网图 .......................................................... 4-27 图4-4 SDAS 私有网络链路编号示意图 .................................................... 4-28 图5-1 激活License 界面 ................................................................ 5-29 图5-2 创建SDAS 向导界面（一）........................................................ 5-31 图5-3 创建SDAS 向导界面（二）-MESH 直连方式......................................... 5-32 图5-4 创建SDAS 向导界面（二）-交换机连接方式 ......................................... 5-33 图5-5 创建SDAS 向导界面（三）........................................................ 5-33 图5-6 查看SDAS 基本属性界面.......................................................... 5-34 图5-7 查看引擎上SDAS 属性界面........................................................ 5-35 图5-8 重命名SDAS 界面................................................................ 5-36 图5-9 修改链路地址界面................................................................ 5-37 图5-10 设置镜像同步流控参数界面 ....................................................... 5-38 图6-1 创建LUN 向导界面（一） ......................................................... 6-39 图6-2 创建LUN 向导界面（二） ......................................................... 6-40 图6-3 创建LUN 向导界面（三） ......................................................... 6-41 图6-4 创建LUN 向导界面（四） ......................................................... 6-42 图6-5 启用镜像向导界面（一） .......................................................... 6-43 图6-6 启动镜像向导界面（二） .......................................................... 6-44 图6-7 启动镜像向导界面（三） .......................................................... 6-45 图6-8 批量禁用镜像界面................................................................ 6-46图6-9 查看主LUN 镜像详细信息界面...................................................... 6-46 图6-10 查看镜像LUN 镜像详细信息界面................................................... 6-47 图6-11 批量挂起镜像界面 ............................................................... 6-48 图6-12 批量恢复镜像界面 ............................................................... 6-48 图6-13 批量反转镜像界面 ............................................................... 6-49表目录表1-1 用户手册清单......................................................................1-9 表1-2 文档结构........................................................................ 1-10 表3-1 ODSP Scope 兼容性列表.......................................................... 3-14 表3-2 Java 兼容性列表.................................................................. 3-14 表3-3 ODSP Scope 界面组件说明........................................................ 3-21 表4-1 镜像和对称双活的差异说明 ........................................................ 4-27 表5-1 创建SDAS 向导界面（一）参数说明................................................ 5-31 表5-2 创建SDAS 向导界面（二）参数说明................................................ 5-33 表5-3 重命名SDAS 界面参数说明........................................................ 5-36 表5-4 设置镜像同步流控参数界面参数说明 ................................................ 5-38 表6-1 创建LUN 向导界面（二）参数说明 ................................................. 6-40 表6-2 创建LUN 向导界面（三）参数说明 ................................................. 6-41 表6-3 设置快照策略界面参数说明 ........................................................ 6-43 表6-4 系统默认值...................................................................... 6-58第一部分：概述1前言1.1 读者对象图形界面用户手册用于指导MacroSAN MS 系列存储设备的配置、管理和维护等操作，适用于MacroSAN 员工、合作伙伴、存储架构师、系统管理员、维护人员，要求读者熟悉存储系统相关基础知识。

MacroSAN 双活存储解决方案介绍杭州宏杉科技有限公司1. 解决方案概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。

尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。

一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。

这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。

由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎来实现。

通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。

通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。

宏杉科技的对称双活存储（Symmetrical Dual Active Storage，简称SDAS）是一项专门针对双活存储方案的创新技术。

通过宏杉科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台同档次的MS系列存储阵列实现两台存储的双活工作，互为冗余。

当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO为0。

这是一种简单、高效的新型双活存储技术。

宏杉科技的SDAS技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。

近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁者机制进行组网部署。

宏杉科技的SDAS两套存储之间的链路不仅可以支持10GE以太网，而且在业界率先支持40GE以太网技术。

40GE具有目前以太网应用领域中的最高的传输带宽，可以大大降低同步数据传输时延。

目前宏杉科技的MS3000、MS5500、MS7000存储产品都已经支持对称双活存储技术。

宏杉科技双活存储解决方案随着互联网时代的到来，数据处理和存储需求越来越大。

在以前的存储体系中，单节点存储容量有限，可能只能满足小型企业的需求，对于大型企业来说，单纯增加存储节点无法满足高可用性和可靠性的需求。

因此，宏杉科技在存储领域提出了一个双活存储解决方案，以实现数据存储和处理的高可靠性和高可用性。

双活存储方案的原理宏杉科技双活存储解决方案主要通过将存储节点按照主从方式分为两个节点，两个节点可以同时写入和读取数据。

当其中一个节点故障时，另外一个节点可以直接接替工作，从而实现数据的高可靠性和高可用性。

具体来说，双活存储节点的原理如下：•主节点和从节点都有自己的数据存储系统，当主节点故障时，从节点可以启动并接管主节点的工作，保证数据不会丢失。

•主节点和从节点会定时互相检测心跳，以确保它们之间的连接正常。

•主节点和从节点在写入数据时，都会将数据写入到自己的存储系统中，并且同时将数据同步到另一个节点的存储系统中，从而保证数据一致性。

•系统管理员可以对主节点和从节点进行配置，以保证主节点的工作优先级高于从节点的工作优先级。

双活存储方案的优点相比于传统的单节点存储体系，宏杉科技双活存储方案有以下的优点：•高可用性：由于双活存储方案中存在两个节点，因此当其中一个节点故障时，另一个节点可以立即接替工作，保证业务的连续性和一致性。

•高可靠性：双活存储方案中，两个节点之间会定时进行心跳检测，保证节点之间的网络连接正常。

同时，数据写入和同步的过程中，保证数据的完整性和一致性，使得数据得到了更好的保护。

•高扩展性：在宏杉科技双活存储方案中，管理员可以根据实际需求增加更多的存储节点，来满足企业数据增长的需求。

同时，双活存储方案可以轻松的实现业务迁移和环境扩展。

双活存储方案的应用场景由于宏杉科技双活存储方案具有高可用性、高可靠性和高扩展性的特点，在以下场景中得到了广泛的应用：•电子商务：在电子商务中，订单和交易信息的处理需要高可用性和高可靠性，以确保业务的连续性和数据的安全性。

宏杉存储MS系列镜像和对称双活特性配置手册图形界面用户手册目录MacroSAN MS 系列存储设备镜像和对称双活特性............................................1-1 图形界面用户手册 ....................................................................... 1-1 声明....................................................................................1-2 商标信息................................................................................1-3 目录....................................................................................1-4 图目录..................................................................................1-6 表目录..................................................................................1-8 第一部分：概述..........................................................................1-9 1 前言..................................................................................1-91.1 读者对象............................................................................ 1-91.2 资料指南............................................................................ 1-91.3 资料约定............................................................................ 1-91.3.1 资料描述约定.................................................................. 1-91.3.2 其他约定..................................................................... 1-101.4 资料获取方式....................................................................... 1-101.5 资料意见反馈方式................................................................... 1-101.6 文档结构........................................................................... 1-102 ODSP 存储设备概述 .................................................................. 2-122.1 ODSP 存储设备简介................................................................. 2-122.2 ODSP 存储设备典型组网介绍......................................................... 2-123 ODSP Scope 控制台.................................................................. 3-133.1 ODSP Scope 简介................................................................... 3-133.2 运行ODSP Scope 前准备工作........................................................ 3-143.2.1 ODSP Scope 要求............................................................. 3-143.2.2 搭建管理网络................................................................. 3-153.3 运行ODSP Scope ........................................................................................................................... 3-153.3.1 安装JRE ............................................................................................................................... 3-153.3.2 打开ODSP Scope ................................................................................................................ 3-183.3.3 ODSP Scope 界面介绍......................................................... 3-203.3.4 查看ODSP Scope 版本及版权 .................................................. 3-213.3.5 管理设备..................................................................... 3-22 第二部分：镜像和对称双活特性.......................................................... 3-24 4镜像和对称双活特性简介 .............................................................. 4-244.1 镜像简介........................................................................... 4-244.2 对称双活简介....................................................................... 4-264.3 镜像和对称双活的差异说明........................................................... 4-274.4 镜像和对称双活关键术语............................................................. 4-28 5配置SDAS 设备对.................................................................... 5-295.1 配置SDAS 前准备 .................................................................. 5-295.1.1 激活镜像/对称双活License .................................................................................................. 5-295.1.2 配置/检查网络................................................................. 5-295.2 创建SDAS ...................................................................................................................................... 5-305.3 解除SDAS ...................................................................................................................................... 5-335.4 修改SDAS ...................................................................................................................................... 5-345.4.1 查看SDAS 基本属性........................................................... 5-345.4.2 查看引擎上SDAS 属性......................................................... 5-345.4.3 重命名SDAS ........................................................................................................................ 5-355.4.4 更新对端引擎名称............................................................. 5-365.4.5 修改SDAS 链路地址........................................................... 5-365.5 配置SDAS 中镜像同步流控功能....................................................... 5-37 6配置镜像对 .......................................................................... 6-386.1 配置镜像对相关操作................................................................. 6-396.1.1 新建LUN ..................................................................................................................................... 6-396.1.2 管理快照资源................................................................. 6-426.2 启用镜像........................................................................... 6-426.3 禁用镜像........................................................................... 6-456.3.1 禁用单个LUN 的镜像.......................................................... 6-456.3.2 批量禁用多个LUN 的镜像...................................................... 6-456.4 管理镜像........................................................................... 6-466.4.1 查看镜像对详细信息........................................................... 6-466.4.2 挂起/恢复镜像................................................................. 6-476.4.3 手动反转镜像................................................................. 6-496.5 对称双活特性自动反转镜像说明....................................................... 6-49 附录A. 术语...................................................................... 6-51 附录B. 缩略语.................................................................... 6-56 附录C. 系统默认值................................................................ 6-58图目录图2-1 ODSP 存储设备典型组网.......................................................... 2-13 图3-1 浏览器界面...................................................................... 3-16 图3-2 安装加载项界面.................................................................. 3-17 图3-3 安装Java 软件界面............................................................... 3-18 图3-4 运行并下载ODSP Scope 界面 ..................................................... 3-19 图3-5 ODSP Scope 设备管理界面........................................................ 3-19 图3-6 ODSP Scope 界面说明（一）...................................................... 3-20 图3-7 ODSP Scope 界面说明（二）...................................................... 3-20 图3-8 关于ODSP Scope 界面 ........................................................... 3-22 图3-9 添加存储设备界面................................................................ 3-22 图3-10 用户登录界面................................................................... 3-23 图4-1 镜像特性典型组网图（镜像私有网络采用MESH 直连方式）............................ 4-25 图4-2 镜像特性典型组网图（镜像私有网络采用交换机连接方式）............................. 4-26 图4-3 对称双活特性典型组网图 .......................................................... 4-27 图4-4 SDAS 私有网络链路编号示意图 .................................................... 4-28 图5-1 激活License 界面 ................................................................ 5-29 图5-2 创建SDAS 向导界面（一）........................................................ 5-31 图5-3 创建SDAS 向导界面（二）-MESH 直连方式......................................... 5-32 图5-4 创建SDAS 向导界面（二）-交换机连接方式 ......................................... 5-33 图5-5 创建SDAS 向导界面（三）........................................................ 5-33 图5-6 查看SDAS 基本属性界面.......................................................... 5-34 图5-7 查看引擎上SDAS 属性界面........................................................ 5-35 图5-8 重命名SDAS 界面................................................................ 5-36 图5-9 修改链路地址界面................................................................ 5-37 图5-10 设置镜像同步流控参数界面 ....................................................... 5-38 图6-1 创建LUN 向导界面（一） ......................................................... 6-39 图6-2 创建LUN 向导界面（二） ......................................................... 6-40 图6-3 创建LUN 向导界面（三） ......................................................... 6-41 图6-4 创建LUN 向导界面（四） ......................................................... 6-42 图6-5 启用镜像向导界面（一） .......................................................... 6-43 图6-6 启动镜像向导界面（二） .......................................................... 6-44 图6-7 启动镜像向导界面（三） .......................................................... 6-45 图6-8 批量禁用镜像界面................................................................ 6-46图6-9 查看主LUN 镜像详细信息界面...................................................... 6-46 图6-10 查看镜像LUN 镜像详细信息界面................................................... 6-47 图6-11 批量挂起镜像界面 ............................................................... 6-48 图6-12 批量恢复镜像界面 ............................................................... 6-48 图6-13 批量反转镜像界面 ............................................................... 6-49表目录表1-1 用户手册清单......................................................................1-9 表1-2 文档结构........................................................................ 1-10 表3-1 ODSP Scope 兼容性列表.......................................................... 3-14 表3-2 Java 兼容性列表.................................................................. 3-14 表3-3 ODSP Scope 界面组件说明........................................................ 3-21 表4-1 镜像和对称双活的差异说明 ........................................................ 4-27 表5-1 创建SDAS 向导界面（一）参数说明................................................ 5-31 表5-2 创建SDAS 向导界面（二）参数说明................................................ 5-33 表5-3 重命名SDAS 界面参数说明........................................................ 5-36 表5-4 设置镜像同步流控参数界面参数说明 ................................................ 5-38 表6-1 创建LUN 向导界面（二）参数说明 ................................................. 6-40 表6-2 创建LUN 向导界面（三）参数说明 ................................................. 6-41 表6-3 设置快照策略界面参数说明 ........................................................ 6-43 表6-4 系统默认值...................................................................... 6-58第一部分：概述1前言1.1 读者对象图形界面用户手册用于指导MacroSAN MS 系列存储设备的配置、管理和维护等操作，适用于MacroSAN 员工、合作伙伴、存储架构师、系统管理员、维护人员，要求读者熟悉存储系统相关基础知识。

宏杉存储 MS 系列存储设备基础配置手册图形界面用户手册目录MacroSAN MS 系列存储设备基础配置......................................................1-1 图形界面用户手册 ....................................................................... 1-1 声明....................................................................................1-2 商标信息................................................................................1-3 目录....................................................................................1-4 图目录..................................................................................1-8 表目录................................................................................ 1-13 第一部分：概述........................................................................ 1-14 1 前言................................................................................ 1-141.1 读者对象........................................................................... 1-141.2 资料指南........................................................................... 1-141.3 资料约定........................................................................... 1-141.3.1 资料描述约定................................................................. 1-141.3.2 其他约定..................................................................... 1-151.4 资料获取方式....................................................................... 1-151.5 资料意见反馈方式................................................................... 1-151.6 文档结构........................................................................... 1-152 ODSP 存储设备概述 .................................................................. 2-162.1 ODSP 存储设备简介................................................................. 2-162.2 ODSP 存储设备典型组网介绍......................................................... 2-173 ODSP Scope 控制台.................................................................. 3-183.1 ODSP Scope 简介................................................................... 3-183.2 运行ODSP Scope 前准备工作........................................................ 3-183.2.1 ODSP Scope 要求............................................................. 3-183.2.2 搭建管理网络................................................................. 3-193.3 运行ODSP Scope ........................................................................................................................... 3-193.3.1 安装JRE ............................................................................................................................... 3-193.3.2 打开ODSP Scope ................................................................................................................ 3-223.3.3 ODSP Scope 界面介绍......................................................... 3-243.3.4 查看ODSP Scope 版本及版权 .................................................. 3-253.3.5 管理设备..................................................................... 3-26 第二部分：基础配置.................................................................... 3-28 4基础配置简介 ........................................................................ 4-28 5 系统管理 ............................................................................ 5-285.1 简介............................................................................... 5-285.1.1 打开系统管理窗口............................................................. 5-285.1.2 系统管理窗口界面介绍......................................................... 5-295.2 快速配置设备向导................................................................... 5-305.3 快速配置资源向导................................................................... 5-325.4 管理License .................................................................................................................................... 5-355.5 管理网络........................................................................... 5-365.5.1 配置端口..................................................................... 5-365.5.2 配置静态路由................................................................. 5-395.5.3 配置默认网关................................................................. 5-415.5.4 配置聚合端口模式............................................................. 5-415.6 管理用户........................................................................... 5-425.6.1 管理用户..................................................................... 5-425.6.2 管理登录会话................................................................. 5-445.7 管理告警方式....................................................................... 5-445.7.1 修改邮件告警设置............................................................. 5-445.7.2 修改蜂鸣器告警设置........................................................... 5-465.7.3 修改SNMP Trap 设置.......................................................... 5-475.7.4 配置告警语言................................................................. 5-485.7.5 修改告警事件设置............................................................. 5-495.7.6 控制台告警................................................................... 5-505.7.7 指示灯告警................................................................... 5-506 资源管理 ............................................................................ 6-506.1 简介............................................................................... 6-506.2 管理设备基本信息................................................................... 6-516.2.1 查看设备详细信息............................................................. 6-516.2.2 重命名设备................................................................... 6-516.2.3 修改设备备注................................................................. 6-526.2.4 修改设备时间................................................................. 6-536.2.5 停止蜂鸣..................................................................... 6-536.3 管理物理资源....................................................................... 6-546.3.1 物理资源简介................................................................. 6-546.3.2 物理资源命名规则介绍......................................................... 6-556.3.3 管理SPU 和SP ............................................................................................................................... 6-576.3.4 管理DSU 和EP .................................................................................................................... 6-626.3.5 管理磁盘..................................................................... 6-656.3.6 管理全局热备盘............................................................... 6-696.4 管理存储池......................................................................... 6-706.4.1 存储池简介................................................................... 6-706.4.2 查看存储池信息............................................................... 6-716.4.3 创建存储池................................................................... 6-726.4.4 删除存储池................................................................... 6-746.4.5 修改存储池属性............................................................... 6-746.4.6 创建RAID ............................................................................................................................. 6-756.4.7 删除RAID ............................................................................................................................. 6-776.4.8 修改RAID 属性 ............................................................... 6-786.4.9 管理RAID 专用热备盘 ......................................................... 6-806.4.10 RAID 重建...................................................................... 6-816.4.11 创建LUN................................................................................................................................... 6-826.4.12 扩容LUN................................................................................................................................... 6-846.4.13 删除LUN................................................................................................................................... 6-866.4.14 修改LUN 属性............................................................... 6-866.4.15 LUN 同步 ................................................................... 6-92 6.5 管理客户端......................................................................... 6-946.5.1 客户端简介................................................................... 6-946.5.2 创建客户端................................................................... 6-956.5.3 删除客户端................................................................... 6-976.5.4 修改客户端属性............................................................... 6-976.5.5 管理Initiator ........................................................................................................................ 6-1006.5.6 为客户端关联/取消关联Initiator .......................................................................................... 6-1036.5.7 创建Target ......................................................................................................................... 6-1046.5.8 删除Target ......................................................................................................................... 6-1066.5.9 修改Target 属性 ............................................................. 6-1066.5.10 为Target 关联/取消关联LUN ............................................................................................... 6-1097 高级设置 ........................................................................... 7-1117.1 简介.............................................................................. 7-1117.1.1 打开高级设置窗口............................................................ 7-1117.1.2 高级设置窗口界面介绍........................................................ 7-1127.2 设置缓存全局参数.................................................................. 7-1137.2.1 修改缓存全局参数............................................................ 7-1137.2.2 修改写缓存刷新策略.......................................................... 7-1147.3 设置热备盘全局参数................................................................ 7-1157.4 设置HA 全局参数.................................................................. 7-1157.4.1 修改HA 自动恢复选项 ........................................................ 7-1157.4.2 修改HA 自监测策略 .......................................................... 7-1167.4.3 修改HA 心跳监测策略 ........................................................ 7-1167.4.4 设置登录安全参数............................................................ 7-1177.4.5 设置登录密码有效期.......................................................... 7-1177.4.6 设置登录失败锁定阈值........................................................ 7-1177.4.7 设置登录时间范围............................................................ 7-1187.4.8 设置登录管理PC 标识 ........................................................ 7-1187.4.9 设置以太网端口登录开关 ...................................................... 7-1197.5 设置使用安全参数.................................................................. 7-1197.5.1 设置用户密码复杂规则........................................................ 7-1197.5.2 设置用户重复密码检查范围 .................................................... 7-1207.5.3 设置GUI 审计日志开关........................................................ 7-120 8例行检查与维护 ..................................................................... 8-1218.1 简介.............................................................................. 8-1218.1.1 打开维护中心窗口............................................................ 8-1218.1.2 维护中心窗口界面介绍........................................................ 8-1228.2 查看告警状态/记录..................................................................... 8-1238.2.1 查看设备告警记录............................................................ 8-1238.2.2 查看设备数据冗余状态........................................................ 8-1248.2.3 查看邮件告警记录............................................................ 8-1258.2.4 查看蜂鸣器告警记录.......................................................... 8-1268.2.5 查看SNMP Trap 记录......................................................... 8-1278.3 导出/导入文件 ..................................................................... 8-1288.3.2 导出文件.................................................................... 8-1288.3.3 导入文件.................................................................... 8-1298.4 重启/关机 ......................................................................... 8-1308.5 HA 接管/恢复...................................................................... 8-1308.5.3 HA 恢复..................................................................... 8-1328.6 升级系统软件...................................................................... 8-1328.6.1 查看设备版本信息............................................................ 8-1328.6.2 升级系统软件................................................................ 8-1339 操作实例 ........................................................................... 9-133 附录A. 术语..................................................................... 9-142 附录B. 缩略语................................................................... 9-147 附录C. 系统默认值............................................................... 9-149 附录D. 系统规格................................................................. 9-149图目录图2-1 ODSP 存储设备典型组网.......................................................... 2-17 图3-1 浏览器界面...................................................................... 3-20 图3-2 安装加载项界面 .................................................................. 3-21 图3-3 安装Java 软件界面............................................................... 3-22 图3-4 运行并下载ODSP Scope 界面...................................................... 3-23 图3-5 ODSP Scope 设备管理界面........................................................ 3-23 图3-6 ODSP Scope 界面说明（一）...................................................... 3-24 图3-7 ODSP Scope 界面说明（二）...................................................... 3-24 图3-8 关于ODSP Scope 界面 ........................................................... 3-26 图3-9 添加存储设备界面 ................................................................ 3-26 图3-10 用户登录界面 ................................................................... 3-27 图5-1 系统管理主界面 .................................................................. 5-29 图5-2 系统管理界面说明 ................................................................ 5-30 图5-3 启动快速配置设备向导界面 ........................................................ 5-30 图5-4 快速配置设备向导界面（一） ...................................................... 5-31 图5-5 快速配置设备向导界面（二） ...................................................... 5-32 图5-6 启动快速配置资源向导界面 ........................................................ 5-32 图5-7 快速配置资源向导界面（一） ...................................................... 5-33 图5-8 快速配置资源向导界面（二） ...................................................... 5-34 图5-9 快速配置资源向导界面（三） ...................................................... 5-35 图5-10 管理License 界面 ............................................................... 5-36 图5-11 配置网络界面 ................................................................... 5-36 图5-12 创建聚合端口界面 ............................................................... 5-37 图5-13 修改端口设置界面 ............................................................... 5-39 图5-14 配置静态路由界面 ............................................................... 5-40 图5-15 添加路由界面 ................................................................... 5-40 图5-16 配置默认网关界面 ............................................................... 5-41 图5-17 配置聚合端口模式界面 ........................................................... 5-42 图5-18 管理用户界面 ................................................................... 5-42 图5-19 创建用户界面 ................................................................... 5-43 图5-20 修改用户密码界面 ............................................................... 5-44 图5-21 管理登录会话界面 ............................................................... 5-44图5-24 配置蜂鸣器告警界面 ............................................................. 5-46 图5-25 配置SNMP Trap 界面............................................................ 5-47 图5-26 添加接收者界面 ................................................................. 5-47 图5-27 配置告警语言界面 ............................................................... 5-48 图5-28 配置告警事件界面（一） ......................................................... 5-49 图5-29 配置告警事件界面（二） ......................................................... 5-49 图6-1 设备树树状视图说明.............................................................. 6-50 图6-2 设备基本属性界面................................................................ 6-51 图6-3 重命名设备界面.................................................................. 6-52 图6-4 修改设备备注界面................................................................ 6-52 图6-5 修改设备时间界面................................................................ 6-53 图6-6 停止蜂鸣界面.................................................................... 6-53 图6-7 查看物理设备列表界面............................................................ 6-54 图6-8 查看物理资源汇总信息界面 ........................................................ 6-55 图6-9 SPU 基本属性界面................................................................ 6-57 图6-10 SP 基本属性界面................................................................ 6-58 图6-11 查看物理端口列表界面 ........................................................... 6-59 图6-12 端口详细信息界面............................................................... 6-60 图6-13 修改连接模式界面............................................................... 6-60 图6-14 查看设备日志界面............................................................... 6-61 图6-15 查看设备审计日志界面 ........................................................... 6-62 图6-16 查看DSU 列表界面.............................................................. 6-63 图6-17 DSU 基本属性界面............................................................... 6-64 图6-18 EP 基本属性界面................................................................ 6-65 图6-19 磁盘汇总信息界面............................................................... 6-66 图6-20 磁盘基本属性界面............................................................... 6-67 图6-21 批量安全拔盘界面............................................................... 6-68 图6-22 指定磁盘槽位安全拔盘界面 ....................................................... 6-69 图6-23 查看磁盘S.M.A.R.T 信息界面..................................................... 6-69 图6-24 配置全局热备盘界面............................................................. 6-70 图6-25 查看存储池列表界面............................................................. 6-72 图6-26 存储池的资源汇总信息界面 ....................................................... 6-72 图6-27 创建存储池界面................................................................. 6-73图6-30 创建RAID 界面.................................................................. 6-76 图6-31 批量删除RAID 界面 ............................................................. 6-78 图6-32 查看RAID 列表界面.............................................................. 6-78 图6-33 RAID 基本属性界面.............................................................. 6-79 图6-34 重命名RAID 界面 ............................................................... 6-80 图6-35 配置专用热备盘界面............................................................. 6-80 图6-36 RAID 重建任务信息界面.......................................................... 6-81 图6-37 修改重建优先级界面............................................................. 6-82 图6-38 创建LUN 界面 .................................................................. 6-83 图6-39 扩容LUN 界面 .................................................................. 6-85 图6-40 批量删除LUN 界面 .............................................................. 6-86 图6-41 查看LUN 列表界面 .............................................................. 6-87 图6-42 LUN 基本属性界面............................................................... 6-88 图6-43 重命名LUN 界面 ................................................................ 6-89 图6-44 修改LUN 读缓存分配策略界面 .................................................... 6-90 图6-45 修改LUN 读缓存预读策略界面 .................................................... 6-91 图6-46 修改LUN 写缓存分配策略界面 .................................................... 6-92 图6-47 LUN 同步任务信息界面........................................................... 6-93 图6-48 开始LUN 同步界面 .............................................................. 6-94 图6-49 创建客户端界面................................................................. 6-96 图6-50 查看客户端列表界面............................................................. 6-97 图6-51 客户端的资源汇总信息界面 ....................................................... 6-98 图6-52 客户端基本属性界面............................................................. 6-98 图6-53 重命名客户端界面............................................................... 6-99 图6-54 修改客户端描述界面............................................................. 6-99 图6-55 修改客户端权限界面............................................................ 6-100 图6-56 添加Initiator 界面............................................................... 6-100 图6-57 查看Initiator 列表界面........................................................... 6-102 图6-58 修改Initiator 属性界面........................................................... 6-102 图6-59 为客户端关联Initiator 界面....................................................... 6-103 图6-60 为客户端取消关联Initiator 界面...................................................... 6-104 图6-61 创建Target 界面................................................................ 6-105 图6-62 Target 基本属性界面............................................................ 6-106图6-64 修改Target 绑定地址界面........................................................ 6-108 图6-65 设置Target 双向CHAP 认证界面................................................. 6-109 图6-66 关联LUN 界面 ................................................................. 6-110 图6-67 取消关联LUN 界面 ............................................................. 6-111 图7-1 高级设置界面................................................................... 7-112 图7-2 高级设置界面说明 ............................................................... 7-113 图7-3 设置缓存全局参数界面 ........................................................... 7-114 图7-4 设置写缓存刷新策略界面 ......................................................... 7-115 图7-5 设置空白磁盘热备界面 ........................................................... 7-115 图7-6 设置HA 自动恢复选项界面........................................................ 7-116 图7-7 设置HA 自监测策略界面.......................................................... 7-116 图7-8 设置HA 心跳监测策略界面........................................................ 7-117 图7-9 设置登录密码有效期界面 ......................................................... 7-117 图7-10 设置登录失败锁定阈值界面 ...................................................... 7-118 图7-11 设置登录时间范围界面 .......................................................... 7-118 图7-12 设置登录管理PC 标识界面....................................................... 7-119 图7-13 设置以太网端口登录开关界面 .................................................... 7-119 图7-14 设置用户密码复杂度规则界面 .................................................... 7-120 图7-15 设置用户重复密码检查范围界面 .................................................. 7-120 图7-16 设置GUI 审计日志开关界面...................................................... 7-121 图8-1 维护中心界面................................................................... 8-122 图8-2 维护中心界面说明 ............................................................... 8-123 图8-3 查看设备告警状态界面（一） ..................................................... 8-123 图8-4 查看设备告警状态界面（二） ..................................................... 8-124 图8-5 查看设备数据冗余状态界面（一） ................................................. 8-124 图8-6 查看设备数据冗余状态界面（二） ................................................. 8-125 图8-9 查看蜂鸣器告警记录界面（一） ................................................... 8-126 图8-10 查看蜂鸣器告警记录界面（二） .................................................. 8-127 图8-11 查看SNMP Trap 记录界面（一）................................................. 8-127 图8-12 查看SNMP Trap 记录界面（二）................................................. 8-128 图8-13 导出/导入文件界面.............................................................. 8-128 图8-14 导出文件界面（二） ............................................................ 8-129 图8-15 导入配置文件界面 .............................................................. 8-129 图8-16 重启/关机界面.................................................................. 8-130图8-18 查看设备HA 状态界面（二）..................................................... 8-131 图8-19 HA 接管界面（一）............................................................. 8-131 图8-20 HA 接管界面（二）............................................................. 8-132 图8-21 HA 恢复界面................................................................... 8-132 图8-22 查看设备版本信息界面 .......................................................... 8-132 图9-1 资源配置流程示意图............................................................. 9-133 图9-2 创建传统型存储池示意图 ......................................................... 9-134 图9-3 创建RAID 示意图................................................................ 9-135 图9-4 创建LUN 示意图 ................................................................ 9-136 图9-5 创建Client 示意图............................................................... 9-137 图9-6 创建Initiator 示意图.............................................................. 9-138 图9-7 为客户端关联Initiator 示意图...................................................... 9-139 图9-8 创建Target 示意图............................................................... 9-140 图9-9 为Target 关联LUN 示意图........................................................ 9-141表目录表1-1 用户手册清单.................................................................... 1-14 表1-2 文档结构........................................................................ 1-15 表3-1 ODSP Scope 兼容性列表.......................................................... 3-18 表3-2 Java 兼容性列表 ................................................................. 3-19 表3-3 ODSP Scope 界面组件说明........................................................ 3-25 表5-1 配置设备名称和备注界面参数说明.................................................. 5-31 表5-2 创建聚合端口界面参数说明........................................................ 5-37 表5-3 修改端口设置界面参数说明........................................................ 5-39 表5-4 添加静态路由界面参数说明........................................................ 5-41 表5-5 创建用户界面参数说明............................................................ 5-43 表5-6 设置邮件告警界面参数说明........................................................ 5-45 表5-7 配置SNMP Trap 界面参数说明..................................................... 5-48 表6-1 重命名设备界面参数说明.......................................................... 6-52 表6-2 修改设备备注界面参数说明........................................................ 6-52 表6-3 创建存储池界面参数说明.......................................................... 6-73 表6-4 存储池信息显示区页签列表........................................................ 6-74 表6-5 创建RAID 界面参数说明 .......................................................... 6-76 表6-6 RAID 信息显示区页签列表......................................................... 6-77 表6-7 创建LUN 界面参数说明........................................................... 6-83 表6-8 LUN 信息显示区页签列表.......................................................... 6-84 表6-9 扩容LUN 界面参数说明........................................................... 6-85 表6-10 客户端访问权限定义............................................................. 6-94 表6-11 创建客户端界面参数说明......................................................... 6-96 表6-12 客户端信息显示区页签列表....................................................... 6-97 表6-13 添加Initiator 界面参数说明 ...................................................... 6-101 表6-14 修改Initiator 属性界面参数说明................................................... 6-102 表6-15 创建Target 界面参数说明....................................................... 6-105 表6-16 Target 信息显示区页签列表...................................................... 6-106 表6-17 设置Target 双向CHAP 认证界面参数说明......................................... 6-109 表9-1 系统默认值..................................................................... 9-149 表9-2 系统规格....................................................................... 9-149。

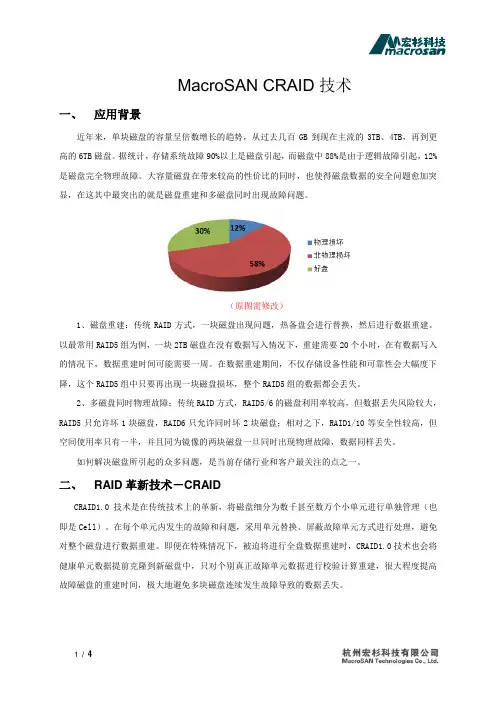

MacroSAN CRAID技术一、应用背景近年来，单块磁盘的容量呈倍数增长的趋势，从过去几百GB到现在主流的3TB、4TB，再到更高的6TB磁盘。

据统计，存储系统故障90%以上是磁盘引起，而磁盘中88%是由于逻辑故障引起，12%是磁盘完全物理故障。

大容量磁盘在带来较高的性价比的同时，也使得磁盘数据的安全问题愈加突显，在这其中最突出的就是磁盘重建和多磁盘同时出现故障问题。

（原图需修改）1、磁盘重建：传统RAID方式，一块磁盘出现问题，热备盘会进行替换，然后进行数据重建。

以最常用RAID5组为例，一块2TB磁盘在没有数据写入情况下，重建需要20个小时，在有数据写入的情况下，数据重建时间可能需要一周。

在数据重建期间，不仅存储设备性能和可靠性会大幅度下降，这个RAID5组中只要再出现一块磁盘损坏，整个RAID5组的数据都会丢失。

2、多磁盘同时物理故障：传统RAID方式，RAID5/6的磁盘利用率较高，但数据丢失风险较大，RAID5只允许坏1块磁盘，RAID6只允许同时坏2块磁盘；相对之下，RAID1/10等安全性较高，但空间使用率只有一半，并且同为镜像的两块磁盘一旦同时出现物理故障，数据同样丢失。

如何解决磁盘所引起的众多问题，是当前存储行业和客户最关注的点之一。

二、RAID革新技术－CRAIDCRAID1.0技术是在传统技术上的革新，将磁盘细分为数千甚至数万个小单元进行单独管理（也即是Cell）。

在每个单元内发生的故障和问题，采用单元替换、屏蔽故障单元方式进行处理，避免对整个磁盘进行数据重建。

即便在特殊情况下，被迫将进行全盘数据重建时，CRAID1.0技术也会将健康单元数据提前克隆到新磁盘中，只对个别真正故障单元数据进行校验计算重建，很大程度提高故障磁盘的重建时间，极大地避免多块磁盘连续发生故障导致的数据丢失。

CRAID2.0技术是在CRAID1.0技术基础上，打破了传统RAID技术瓶颈，采用全新算法和三重数据校验机制，在保证数据安全、磁盘空间使用率和性能的前提下，可允许同一个磁盘组中任意三块磁盘出现整盘物理故障，数据不丢失，在更换新磁盘后，可实现三块盘同时进行重建。
