故障录波管理要求一、设备配置1. 确保设备配置齐全：为了有效地进行故障录波，需要配置相应的录波设备，包括录波器、传感器、数据采集器等。
2. 设备性能稳定：录波设备应具备高度的可靠性和稳定性，能够长时间稳定运行，并确保数据采集的准确性。
二、录波数据存储1. 数据存储安全可靠：录波数据应存储在安全可靠的存储设备中，并确保数据的完整性和安全性。
2. 数据存储备份：为防止数据丢失，需要对录波数据进行备份，并定期进行备份数据的检查和更新。
三、录波数据分析1. 数据分析准确性：录波数据分析应基于准确的数据采集和正确的分析方法，以确保分析结果的准确性。
2. 数据分析及时性：录波数据分析应尽快进行，以便及时发现和解决故障问题。
四、录波数据共享1. 数据共享平台：建立一个录波数据共享平台，以便相关人员能够方便地获取和使用录波数据。
2. 数据共享权限管理：对数据共享平台进行权限管理，确保只有具备相应权限的人员才能访问录波数据。
五、录波数据审计1. 数据审计制度：建立录波数据审计制度，定期对录波数据进行审计，以确保数据的准确性和完整性。
2. 数据审计报告：审计结果应形成审计报告，并及时向上级主管部门报告。
六、人员培训1. 人员培训计划：制定针对相关人员的培训计划，包括录波设备的操作、数据采集和分析等方面的培训。
2. 培训效果评估：定期对培训效果进行评估和反馈，以便及时调整和改进培训计划。
七、应急预案1. 制定应急预案：针对可能出现的故障或异常情况，制定相应的应急预案，明确应急响应流程和责任人。
2. 应急预案演练：定期进行应急预案的演练，以提高相关人员的应急响应能力。
国电赤峰西大梁风电场49.5MW工程配套设备招标文件第二卷技术部分（第一包中的主变压器故障录波装置）招标编号：GDCX-FJZB10-004分包号：GDCX-FJZB10-004-01-3内蒙古电力勘测设计院编制2009年12月呼和浩特目录1 总则 (1)2 技术要求 (1)3 设备规范 (9)4采购设备需求及供货范围 (9)5 技术服务 (10)6 需方工作 (11)7 工作安排 (12)8 备品备件及专用工具 (12)9 质量保证和试验 (13)10 包装、运输和贮存 (15)附录A：主要名词解释 (17)附录B：变压器故障录波装置的输入模拟量和开关量 (17)1 总则1.1 本设备技术规范书适用于国电赤峰西大梁风电场49.5MW工程主变压器故障录波装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规范书的要求，如有异议，不管是多么微小，均应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。
1.4 本设备技术规范书使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备技术规范书未尽事宜，由供、需双方协商解决。
2 技术要求2.1 应遵循的主要标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
有新标准颁布时，执行新标准。
DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》DL/T 5004-2004 《电力工程直流系统设计技术规定》DL/T 873-2004 《微机型发电机变压器组动态记录装置技术条件》DL/T553-1994 《220～500kV电力系统故障动态记录技术准则》DL478-1992 《静态继电保护及安全自动装置通用技术条件》DL/T 663-1999 《220～500kV电力系统故障动态记录检验准则》GB/T14285-2006 《继电保护和安全自动装置技术规程》GB50065-1994 《交流电气装置的接地设计规范》2.2 环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。
故障录波器技术规范目次前言 I1 范围 22 录制量分配原则 23 500kV变电站及电厂升压站录波器的配置及使用 24 220kV变电站及电厂升压站录波器的配置及使用 35 110kV变电站及电厂升压站录波器的配置及使用 56 10kV～35kV 变电站及电厂升压站录波器的配置及使用 5前言为加强河北南网微机故障录波器的运行管理，进一步明确、规范微机故障录波器的配置原则和录制量，确保微机故障录波器在电网故障时发挥其应有的作用，特制定本标准。
本标准规定了河北南网变电站及电厂升压站配置的电网故障录波器（网调管辖范围内故障录波器除外）在调度、运行及维护、安装及调试、设计等方面的原则。
本标准主要内容包括：――故障录波器录制量分配原则――各电压等级变电站录波器的配置原则和录制量要求本标准由河北电力调度中心提出。
本标准由河北电力调度中心解释。
本标准主要起草单位：河北电力调度中心继电保护处。
本标准主要起草人：萧彦、赵春雷、周纪录、张洪、曹树江、常风然、孙利强、齐少娟。
感谢在本标准起草过程中提出宝贵意见的各位同行！在执行本标准中如有问题或意见，请及时告知河北电力调度中心。
河北南网故障录波器技术规范1 范围1.1 本标准适用于河北南网变电站及电厂升压站配置的电网故障录波器（网调管辖范围内故障录波器除外）。
对电网故障录波器的配置和录制量做出了原则要求。
1.2 上述装置在使用中，除符合国家、行业规定的各种相关技术条件、规程、反措的要求外，还需符合以下原则要求。
1.3 河北南网的调度、运行及维护、安装及调试、设计等部门均应执行本标准。
2 录制量分配原则2.1 待录量按电压等级分别录制于相应的录波器中。
低电压等级未单独配置录波器的，宜将待录量接入本站较高电压等级录波器或机组录波器中。
2.2 每台主变各侧模拟量和开关量宜录制于同一录波器中。
2.3 500kV侧线变串省调调度的边开关断路器保护开关量录制于主变故障录波器中。
故障录波器技术标准1 范围本标准规定了故障录波器的概述、设备参数、运行参数、检修参数、零部件清册等相关的技术标准。
2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
线路微机电力故障录波检测装置用户手册3 概述线路微机电力故障录波检测装置的功能分布在不同的智能化（具有独立的CPU、DSP）模块中。
各智能模块之间通过双口RAM采用总线式接口，保证了极高的数据吞吐能力。
整个装置具有高精度、高可靠性、可扩展性和可维护性等特点。
装置的主要由智能数据采集模块、管理模块、数据处理及分析模块、GPS时间同步模块构成。
4 设备参数5、运行参数装置运行时指示灯试试状态（1）、运行：装置上电运行，该指示灯亮。
（2）、录波启动：装置启动录波，该指示灯亮，并一直保持，直到按“信号复位”键时熄灭。
（3）、装置异常：装置出现内部故障，如通讯中断、自检异常等，该指示灯亮，并发装置异常信号。
（4）、内存记录：装置启动录波，该指示灯亮，表明装置内RAM中有故障录波数据；数据输出到硬盘后，该指示灯自动熄灭。
（5）、越限指示：装置接入模拟量出现越限时，该指示灯亮，当越限消失后，该指示灯自动熄灭。
（6）硬盘：硬盘读写指示灯，读写硬盘时，该指示灯亮。
（7）试验启动：按“试验启动”按钮，手动启动录波一次。
（8）信号复位：按“信号复位”按钮，复位继电器输出信号，“录波启动”和“装置异常”指示灯熄灭。
（9）USB接口：可直接插入优盘，转出录波数据。
6、检修参数装置异常处理方法（1）远方信号不工作直流电源输出不正常。
保险丝断。
装置信号回路有问题。
（2）打印机故障故障现象：缺纸，卡纸。
打印机电源开关应处于“ON”状态，打印机电缆应连接好，每次打印后，应及时取走打印结果，避免绞纸、卡纸现象。
220kV故障录波器运行规程220kV故障录波器运行规程1、简介220 kV故障录波器用于220kV线路的故障记录、故障分析和故障测距, 为正确判断故障原因及故障地点提供依据。
2、装置技术参数及工作电源2.1 技术参数型号WGL—12 交流电压相电压100/√─3V工作电压直流220V 开口三角形电压100V交流220V 交流电流1A开关量分辨率1.0mS 频率50Hz谐波分辨率最高为10次2.2 装置工作电源交流：220kVGIS现地操作电源箱；直流：220kV保护室直流盘I、II段。
3、装置结构说明前置机电源DQ(设于屏后)装置面板布置图（1）前置机：由前置机箱、互感器箱组成，为装置的主体部分，功能为数据采集和判别起动，将故障信息传送至后台计算机；（2）后台计算机：由主机、显示器及键盘组成，主要功能为接收前置机送来的故障数据、信息，同时进行运算、处理，并将处理信息通过显示器或打印机输出；（3）打印机：打印故障信息及所需记录；（4）通讯接口MODEM：实现与调度之间的数据远传；（5）复归RST （复位按钮）：后台计算机启动运行后，等到计算机屏幕上紧急制表结束,按RST按钮复归装置，避免后台机及计算机屏幕长期带电；（6）手动启动HR （手动启动按钮）：当需要从录波器中查询资料时，按此按钮启动装置；（7）后台机电源AQ ：后台机220V直流电源总开关；（8）手动上电SQ ：后台机手动上电开关；（9）前置机电源DQ ：前置机220V直流电源开关，设于屏后。
4、装置运行维护4．1 正常运行时的检查内容4．1．1 检查屏后交流电源保险完好；4．1．2 检查外部交、直流电源开关合好，供电正常；4．1．3 检查直流工作电源开关AQ、DQ在合闸位；4．1．4 检查手动上电开关SQ在分闸位，打印机电源开关在断开位；4．1．5 检查后台计算机电源开关在合闸位置；4．1．6检查前置机上各电源指示灯正常点亮；各绿色“运行”灯点亮；各“运行/调试”切换开关投“运行”位，“允许/禁止”切换开关投“禁止”位；ALARM插件上无告警灯点亮；4．2 正常运行时采样波形的打印操作4．2．1 将打印机接口换至与前置机相联；4．2．2 合上打印机电源开关；4．2．3 按前置机MONITOR板的“2”键和CPU的序号键（1～4）；4．2．4 检查相应CPU波形打印完毕（正常打印四个周波的采样波形）；4．2．5 断开打印机电源开关；4．2．6 将打印机接口换至与后台机相联。
故障录波装置运行规程1、设备规范1.1型号线路故障录波器型号：FH－3000；机组故障录波器型号：FH－3000B。
1.2系统配置（嵌入式 PC104 模块）1）主板：嵌入式低功耗工业级 PC104 模块；2） CPU：Pentium MMX 低功耗工控专用，主频为 400MHz；3）硬盘：≥60GB；4）内存：≥256MB；5）固态盘(CF 卡)：≥1GB；6） MODEM：外置；1.3系统概述1.3.1全站设有一套线路故障录波装置及两套机组故障录波装置，线路故障录波器主要录制220kV 母线、线路、厂高变、母联的电压、电流、开关量等，第一套机组故障录波装置主要录制＃0~2机的电压、电流、开关量等，第二套机组故障录波装置主要录制＃3~4机的电压、电流、开关量等。
1.3.2每套装置的传感器处理模块、嵌入式 PC104 模块、电源模块、数据采集处理单元模块等都集成于一个机箱内。
下层为开关量、电压和电流传感器或其它需处理的单元模块，上层为嵌入式 PC104 模块及数据采集处理单元模块。
1.3.3 数据采集处理单元接入的模拟量信号：发电机机端定子电流、发电机机端定子电压（含零序电压）、主变压器高压侧电流、发电机励磁电流、发电机励磁电压、220kV母线电压、220kV线路侧电流、220kV母联电流、220kV厂高变高压侧电流、220kV线路侧高频量；接入的开关量信号：主要是各种保护动作信号和各种位置状态信号。
1.3.4电源模块采用开关电源及冗余功能，输入电压交、直流互为备用，电源引自MK09盘。
1.3.5传感器处理单元模块包括 CT、PT、CT/PT、直流电压/电流插件。
电气设备引入的交流电流、电压信号进行隔离，变换处理后送到 DSP 处理单元模块。
直流电压/电流插件将外部引入的直流电压/电流信号通过光隔离放大器，隔离处理后送到 DSP 处理单元模块。
1.3.6打印机采用 EPSON 公司的 LQ_300K 24 针打印机。

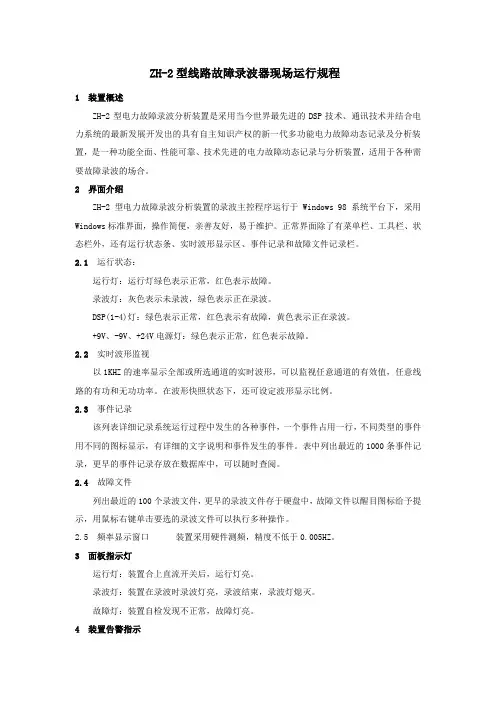

ZH-2型线路故障录波器现场运行规程1 装置概述ZH-2型电力故障录波分析装置是采用当今世界最先进的DSP技术、通讯技术并结合电力系统的最新发展开发出的具有自主知识产权的新一代多功能电力故障动态记录及分析装置，是一种功能全面、性能可靠、技术先进的电力故障动态记录与分析装置，适用于各种需要故障录波的场合。
2 界面介绍ZH-2型电力故障录波分析装置的录波主控程序运行于Windows 98系统平台下，采用Windows标准界面，操作简便，亲善友好，易于维护。
正常界面除了有菜单栏、工具栏、状态栏外，还有运行状态条、实时波形显示区、事件记录和故障文件记录栏。
2.1运行状态：运行灯：运行灯绿色表示正常，红色表示故障。
录波灯：灰色表示未录波，绿色表示正在录波。
DSP(1-4)灯：绿色表示正常，红色表示有故障，黄色表示正在录波。
+9V、-9V、+24V电源灯：绿色表示正常，红色表示故障。
2.2实时波形监视以1KHZ的速率显示全部或所选通道的实时波形，可以监视任意通道的有效值，任意线路的有功和无功功率。
在波形快照状态下，还可设定波形显示比例。
2.3事件记录该列表详细记录系统运行过程中发生的各种事件，一个事件占用一行，不同类型的事件用不同的图标显示，有详细的文字说明和事件发生的事件。
表中列出最近的1000条事件记录，更早的事件记录存放在数据库中，可以随时查阅。
2.4故障文件列出最近的100个录波文件，更早的录波文件存于硬盘中，故障文件以醒目图标给予提示，用鼠标右键单击要选的录波文件可以执行多种操作。
2.5 频率显示窗口装置采用硬件测频，精度不低于0.005HZ。
3 面板指示灯运行灯：装置合上直流开关后，运行灯亮。
录波灯：装置在录波时录波灯亮，录波结束，录波灯熄灭。
故障灯：装置自检发现不正常，故障灯亮。
4 装置告警指示唐山华润热电有限公司发电部14.1 装置故障和直流电源消失时向DCS 发出装置故障信号。
4.2 装置录波时向DCS 发出录波信号。
故障录波装置运行规定办法1. 引言故障录波装置是电力系统故障分析与处理的重要设备之一，具有大数据存储、精准录波、远程监控等功能特点。
为了保证故障录波装置的正常运行，提高录波数据的准确性和实时性，本文就故障录波装置的运行规定办法做一个详细的介绍。
2. 操作流程2.1. 故障录波装置使用前的准备工作在使用故障录波装置前，需要进行一系列的准备工作，主要包括以下几个方面：1.确定录波点：需要根据实际需要，在合适的位置安装故障录波装置，定期检查设备的连接及标定工作是否已完成。
2.连接电缆：对于移动录波装置，需要事先连接好电缆，以选择合适的测量距离。
3.检查数据存储器状态：需要检查数据存储器状态是否正常，是否准备好进行数据录波。
4.开启监控界面：启动故障录波装置的控制界面，并仔细检查设备的各个参数是否设置准确。
5.运行故障录波装置：在以上准备工作完成后，才能正式运行故障录波装置，确保装置的正常运行。
2.2. 故障录波装置使用中的注意事项在故障录波装置的使用过程中，需要注意以下事项：1.合理安排录波时间：需要根据实际需要确定录波时间，使得录波数据具有一定的参考价值。
2.确保故障录波装置的稳定：要保证故障录波装置正常的工作状态，不能因为设备本身的问题而影响录波数据的采集。
3.监控故障录波装置状态：需要随时监控设备的状态，及时发现故障并及时处理。
4.及时上传录波数据：在故障录波装置的使用过程中，需要及时上传录波数据，以减少数据丢失的情况。
2.3. 故障录波装置使用后的操作在故障录波装置使用后，需要进行以下操作：1.备份录波数据：将录波数据进行备份，以便日后进行故障分析或参考。
2.关闭故障录波装置：一定要注意关闭装置电源，以防止过度消耗电源资源。
3.清理现场：应该及时清理现场，以保持工作环境干净整洁。
3. 监控机制为了保证故障录波装置的正常运行，需要建立一套完善的监控机制，主要包括以下几点：1.设备状态监控：包括设备电源状态、设备连接状态、数据传输状态等。
第一部分总的部分 (2)第二部分工程概况及供货范围 (3)第三部分技术要求 (4)第四部分图纸资料、试验及其它 (7)第一部分总的部分本技术规范书所列之技术条件为本工程最基本的技术要求，设备供应方（以下简称供方）应根据本技术要求向用户（以下简称需方）推荐成熟、可靠、技术先进的优质产品，本技术规范书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。
本技术规范书所未详细提及的技术指标、性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，应按较高标准执行。
参照标准：·微机母线保护装置通用技术条件DL/T 670-1999·电力装置的继电保护和自动装置设计规范GB50062-92·继电保护和安全自动装置技术规程GB 14285-2006·微波电路传输继电保护信息设计技术规定DL/T 5062-1996·电力系统微机继电保护技术导则DL/T 769-2001·电力系统继电保护柜、屏通用技术条件DL/T 720-2000·静态继电保护及安全自动装置通用技术条件DL/T 478-2001·电力系统故障动态记录技术准则DL/T 553-94·国家电网公司十八项电网重大反事故措施，国家电网生技[2005]400号。
·关于继电保护光耦回路研讨会会议纪要及整改措施华北调局继[2005]7号第二部分工程概况及供货范围2.1 工程概况1 主接线型式： (详见附图）2 各级电压及出线数量：10kV出线： 2 回3 发电机组：台数： 2发电机容量： 30 MW电压： 10 kVCosΦ： 0.84 机组控制方式： DCS控制2.2 故障录波器配置及供货范围本工程配置的故障录波器应为微机型装置，本工程配置1套微机故障录波装置，每套装置组1面柜（含针式打印机），本工程需1面故障录波器柜。
第十章SHDFR_B 电力故障记录装置1 、SHDFR_B 电力故障记录装置简介SHDFR_B 电力故障记录装置（简称SHDFR_B 录波器），是深圳市双合电气股份有限公司在原录波器系列产品基础上研发成功的新型EC 61850 兼容嵌入式数字录波器。
该产品按照IEC 61850 标准对数字录波器建模，并在此基础上实现录波器的传统功能。
SHDFR_B 录波器通过IEC 61850-8-1所要求的MMS通讯方式与变电站内录波管理机及远方调度通讯。
SHDFR_B 录波器采用国际上技术先进的嵌入式硬件结构，使用32 位浮点DSP 进行采样，嵌入式计算机进行数据处理，具有分析能力强和运行速度快等特点；低功耗新型芯片，硬件冗余设计等技术方案，使系统运行更加稳定可靠。
采用VxWorks 实时嵌入式操作系统和最新研发成功的操作软件，使新产品的人机界面更加便捷，功能更加强大。
SHDFR_B 录波器是集故障（暂态）录波、动态录波和实时运行监测、波形分析和测距为一体的新型装置。
SHDFR_B 系列录波器已在国内多个电力部门使用，客户反馈良好，事实证明SHDFR_B 录波器是当前国内高稳定性和高可靠性兼优的一流录波器。
1.1 SHDFR_B 录波器的功能、用途和特点1.1.1 功能及用途SHDFR_B 电力故障记录装置，适用于110KV 及以上变电站和发电厂等电力单位，用于输电线路的动态录波、故障录波及实时监测和故障分析。
当电力系统正常运行时，它进行正常运行（动态）录波，同时可进行各种运行参数和电气量的实时监测和分析；当电力系统发生故障或运行参数超过设定值时，自动起动录波器进行故障录波，供日后进行故障分析及故障点测距，并且在暂态录波的同时不影响动态录波。
它是电力系统进行实时运行监测、故障分析及测距的可靠工具，是保证电力系统安全运行的有力措施。
1.1.2 特点1) 支持IEC 61850服务器端按照IEC61850-7-x 建模，客户端对与客户请求有关的模型进行映射。
故障录波装置运行管理规定目录1.范围 (3)2.规范性引用文件 (3)3.主要技术指标 (4)4.功能原理 (8)5.运行维护 (13)1.范围1）本规程规定了数字化故障录波装置在功能、技术参数、运行维护等方面的要求。
2）本规程适用于 35kV及以上电力系统中电力主设备和线路的数字化故障录波装置。
2.规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
GB/T 14285 继电保护和安全自动装置技术规程GB/T 14598.9 电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验（ GB/T14598.9 —2002，IEC 60255-22-3 ：2000，IDT）GB/T 14598.10 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇：快速瞬变干扰试验（GB/T 14598.10 —2007，IEC 60255-22-4 ：2002，IDT）GB/T 14598.13 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验（ GB/T 14598.13 —1998，IEC 60255-22-1 ：1996，IDT）GB/T 14598.14 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验（ GB/T 14598.14 —1998，IEC 60255-22-2 ： 1996，IDT）GB/T 14598.16 电气继电器第25部分：量度继电器和保护装置的电磁发射试验（ GB/T 14598.16 —2002，IEC 60255-25 ：2000，IDT）GB/T 14598.17 电气继电器第22-6部分：量度继电器和保护装置的电气骚扰试验—射频场感应的传导骚扰的抗扰度（GB/T 14598.17—2005，IEC60255-22-6 ：2001，IDT）GB/T 14598.18 电气继电器第22-5部分：量度继电器和保护装置的电气骚扰试验—浪涌抗扰度试验（GB/T 14598.18 —2007，IEC 60255-22-5 ：2002，IDT）GB/T 14598.19 电气继电器第22-7部分：量度继电器和保护装置的电气骚扰试验—工频抗扰度试验（GB/T 14598.19 —2007，IEC 60255-22-7 ：2003，IDT）DL/T 478 — 2001 静态继电保护及安全自动装置通用技术条件DL/T 559 220kV ～750kV电网继电保护装置运行整定规程DL/T 584 3kV ～110kV电网继电保护装置运行整定规程DL/T 623 电力系统继电保护及安全自动装置运行评价规程DL/T 667 远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准（ DL/T 667 —1999，IEC 60870-5-103 ：1997，IDT）DL/T 995 继电保护和电网安全自动装置检验规程DL/T 860 （所有部分）变电站通信网络和系统［DL/T 860，IEC 60850（所有部分）， IDT］DL/T 584 — 2007 微机继电保护装置运行管理规程IEC61850-9-1《数字化变电站通信规约》3.主要技术指标3.1 额定参数：工作直流电源： DC220V/110V± 20％；纹波系数不大于 5％辅助交流电源： AC220V±20％；频率 50/60Hz±0.5Hz交流电压回路 : Un 57.7/100V；交流电流回路 : In 5A/1A；额定频率： 50Hz；3.2 功率消耗交流电压回路不大于 1VA/相（额定电压下）；直流电源回路不大于 55W；辅助交流回路不大于 100W。
3.3过载能力直流电源回路80％－ 120％额定电压，连续工作3.4 采样值及 GOOSE模拟量采样值传输最大支持96路；GOOSE支持 DPC、DPS和SPS数据集，支持双节点数据类型；GOOSE最多接收 32个数据集，总开关量支持 256路；GOOSE支持互相完全独立的双 GOOSE接入；3.5 模拟量线性工作范围电压回路： 0.1V～150V电流回路： 0.1A～200A3.6采样频率同步采样频率：最高 5000Hz3.7开关量分辨率开关量分辨率：≤ 1ms3.8谐波分析率谐波分析率： 99次；3.9测距精度远方短路测距误差最大 4%、金属性故障＜ 2%，近处短路测距误差小于 2kM；3.10 录波启动方式录波启动方式包括模拟量启动、开关量启动和手动启动三种基本形式。
3.10.1手动启动：人工启动故障录波装置，可就地或远方启动。
3.10.2开关量启动：开关量可任意设定为变位启动、开启动、闭启动或不启动。
3.10.3模拟量启动：除高频信号外，任一路模拟量均可作为启动量，主要概括如下：1)电压各相、零序电压、直流电压突变量启动；2)电压各相、正序、负序和零序电压、直流电压越限启动；3)主变中性点零序电流越限启动；4)电流各相、零序电流、直流电流突变量启动；5)电流各相、负序和零序电流、直流电流越限启动；6)10%电流变差启动；7)频率越限、频率变化率启动。
3.11 录波记录A B C Dt系统大扰动开始时刻1) A 时段：系统大扰动开始前的状态数据，输出原始波形（采样率大于2500Hz），记录时间 6 个周波到 25 个周波可调，调节步长 1 个周波。
默认（ 2500Hz/6 个周波）。
2) B 时段：系统大扰动后初期的状态数据，输出原始记录波形（采样率大于 2500Hz），记录时间 5 个周波到 15 个周波，可调调节步长 1 个周波。
默认（ 2500Hz/10 个周波）。
3) C 时段：系统大扰动的中期状态数据，输出低采样率的原始波形（采样率 500Hz），记录时间 15 个周波。
4) D 时段：系统动态过程数据，每 5 个周波输出一个工频有效值，记录时间 20S。
如果 D 时段 20S 记录结束后启动量依然没有复归，新开文件按照 D 时段记录 10min，如果 10min 记录满启动量依然没有复归，追加10min，最多追加 20min 文件结束。
3.11.1记录方式3.11.1.1启动条件符合任一模拟量启动或开关量启动条件，按A→B→ C→ D时段顺序执行。
3.11.1.2新启动新启动是指： A．突变量启动； B．断路器跳合闸信号启动。
3.11.1.2.1在已经启动记录的 B 阶段过程中，如遇新启动，则继续延长 B 阶段（ B1），从新启动点按 B→C→D 执行（ B1→ C1→D1）；A B B1C1D1新启动3.11.1.2.2 在已经启动记录的C阶段过程中，如遇新启动，则按A→B→C→D 执行（ A1→ B1→C1→D1）；已经记录的 C 阶段数据和 A1 阶段数据重复的用 A1 阶段数据替换，已经记录的 C 阶段数据时间小于 A1 阶段的全部用 A1 阶段数据替换，A1 阶段记录时间自动减少。
A B C A1B1C1D1新启动（ C＞A1）A B A1B1C1D1新启动（ C≤A1）3.11.1.2.3在已经启动记录的 D 阶段过程中，如遇新启动，则结束本文件，新开录波文件按 A→B→C→D 执行（ A1→B1→ C1→D1）。
A B C D文件 1新启动文件 2A1B1C1D13.11.2连续记录如果启动量一直不复归同时又不满足新启动条件，则后续录波每个文件按照D→D→D连续记录，每个D阶段 10min。
3.11.3自动终止条件同时满足 C阶段结束、所有启动量复归；同时满足第一个D阶段记录满 20S，所有启动量复归；同时满足第二个文件及后续文件 D 阶段每记录满10min，所有启动量全部复归。
3.11.4单个文件限制容量限制： 10M，针对 B 阶段较多；录波阶段限制： 20 个录波阶段切换。
当单个文件限制满足时录波仍在进行，则重新开新文件按记录方式录波。
3.12 录波存储及输出方式自动存于录波 CPU模块的硬盘中，可存储不少于 350 个波形文件，循环覆盖；自动镜像储存于 MMI模块的硬盘中，存储波形文件的数量仅受硬盘大小限制；监控管理模块为数据远方传输开辟独立的存储空间，并共享在 FTP服务器上，远方的技术管理部门可通过FTP服务器方便、快捷、可靠的查看和传输文件；支持 USB移动存储；以太网通讯输出；MODEM通讯输出；打印输出。
3.13 GPS 对时PPM、PPS＋串口通讯、 IRIG-B 。
4.功能原理4.1 硬件结构及功能数字化故障录波及测距装置采用多CPU 并行处理的分布式结构，可分为GOOSE通信模块、录波CPU模块和 MMI模块 3 部分。
模拟量采集模块由录波CPU直接从以太网接收模拟量采集报文，开关量采集由 GOOSE通信板从以太网接收 GOOSE报文然后组织成开关量数据发给录波 CPU。
录波 CPU模块为高性能嵌入式硬件台，独立工作电源。
采用高性能嵌入式32 位双核 CPU，具有两级 Watchdog 电路，完善的软、硬件自检功能。
嵌入式微处理器具有媲美 PIII 级别 x86 芯片的高主频，且具有以太网通信处理专用内核，轻松实现大量数据的通信、运算及存储。
录波 CPU模块自带大容量存储器，直接独立的进行录波记录与存储，录波完全不倚赖 MMI模块及网络，极大的提高了录波的可靠性。
录波 CPU模块支持百兆光纤以太网接口，支持 IEC61850 协议。
GOOSE通信模块采用和录波CPU模块相近的硬件平台，其优秀的以太网通信性能有效减少了开关量采集的通信延时。
MMI模块也采用 32 位嵌入式微处理器系统，独立工作电源，配有800× 600 分辨率的大屏幕真彩液晶显示器，并具有Windows的图形化界面。
MMI模块通过以太网总线与录波CPU模块交换数据，完成监控、通讯、管理、波形分析及录波记录的镜像备份双存储。
录波 CPU模块和 MMI模块既紧密相关相互联系，又在软、硬件上相互独立运行，互不依赖互不干扰；既独立可靠迅速的进行了录波记录与多存储，又做到了监控、通讯、管理及波形分析，还完成了录波记录的备份存储。
因此DRL600D 微机型电力系统故障录波及测距装置不再需要另配后台机，从而从根本上避免了因后台机或网络不稳定而使整个录波器无法正常工作。
4.1.1 录波 CPU模块录波 CPU模块以高性能的 32 位嵌入式微处理器为核心，主要扩展以太网通信，大容量存储等外围器件实现高速的以太网通信，大容量数据采集，运算及存储。
