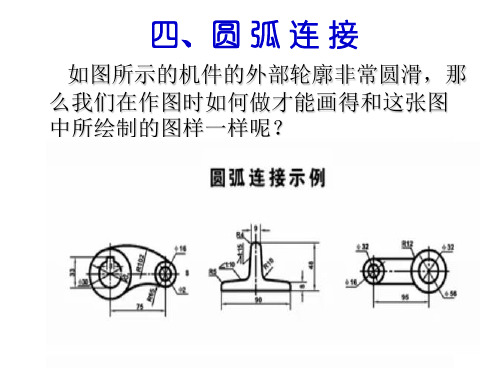

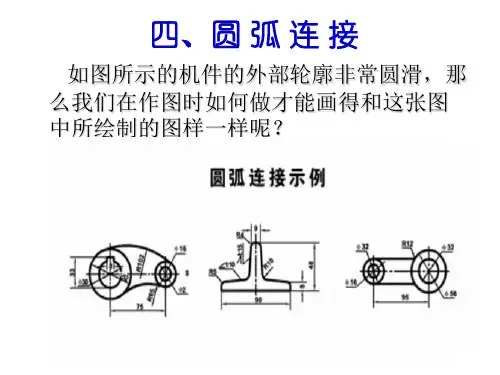

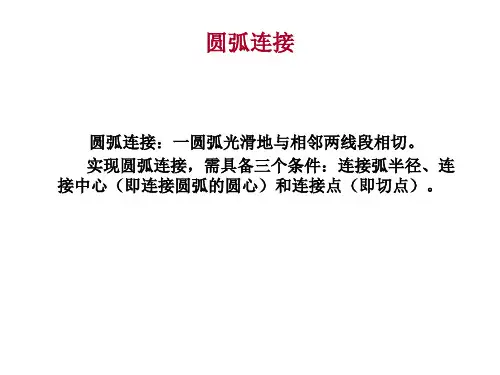

1-3 圆弧连接的绘制方法用一圆弧光滑连接相邻两线段（直线或圆弧）的作图方法，称为圆弧连接。
光滑连接的作图实质就是线段相切。
圆弧连接作图的关键点是要正确地找出连接弧的圆心和起止点。
一、圆弧连接的作图原理1、与已知直线相切且半径为R的圆O，其圆心轨迹为与已知直线平行且距离为R的两直线，切点为圆心向已知直线所作垂线的垂足。
如图1-23所示：图1-23 直线与圆（弧）光滑连接的作图原理2、与已知圆O1相切的圆O，其圆心轨迹为已知圆O1的同心圆，外切时：其半径为已知圆O1和圆O的半径之和，切点为连心线O1O与已知圆O1的交点；内切时：其半径为已知圆O1和圆O的半径之差，切点为连心线O1O的延长线与已知圆O1的交点，如图1-24所示：(a)外切 (b)内切图1-24 两圆（弧）光滑连接的作图原理二、两直线间的圆弧连接用已知半径为R的圆弧连接两相交直线AB、BC有三种情况，如图1-25所示，其中，O点为连接弧的圆心，垂足1、2两点为切点，即连接弧起止点。
三、直线与圆弧间的圆弧连接如图1-26所示，用半径为R的圆弧光滑连接直线AB和圆弧O1(半径为R1）的作图方法如下：以O1为圆心、R1+R为半径画圆弧，交直线AB的平行线（相距R）于O点，即连接弧的圆心O；连接O1O得切点1，过O点作直线AB的垂线得切点2，即连接弧起止点；以O为圆心，R为半径，在切点1和2之间作连接弧光滑连接直线AB和圆弧O1。
图1-25 两直线间的圆弧连接图1-26 直线与圆弧间的圆弧连接图1-27用连接弧R外切连接两已知圆弧四、两圆弧间的圆弧连接圆弧与圆弧间光滑连接的已知条件是：两已知圆弧的圆心O1、O2和半径R1、 R2，连接弧半径R。
圆弧连接的作图关键是求作连接弧的圆心和起止点。
1、外连接如图1-27所示，分别以O1、O2为圆心，R+R1、R+R2为半径画弧交于O 点，即为连接弧圆心；连O1O、 O2O，与已知弧分别交于1、2两点，即两切点，即连接弧起止点；以O为圆心、R为半径，在切点1和2之间作连接弧光滑连接两已知圆弧。

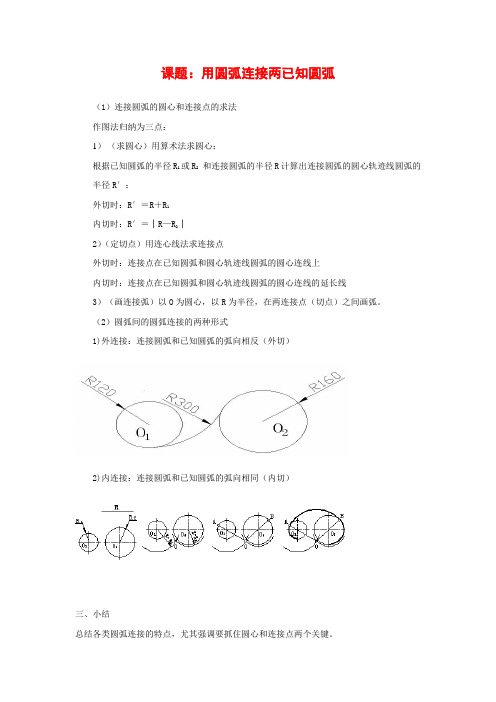

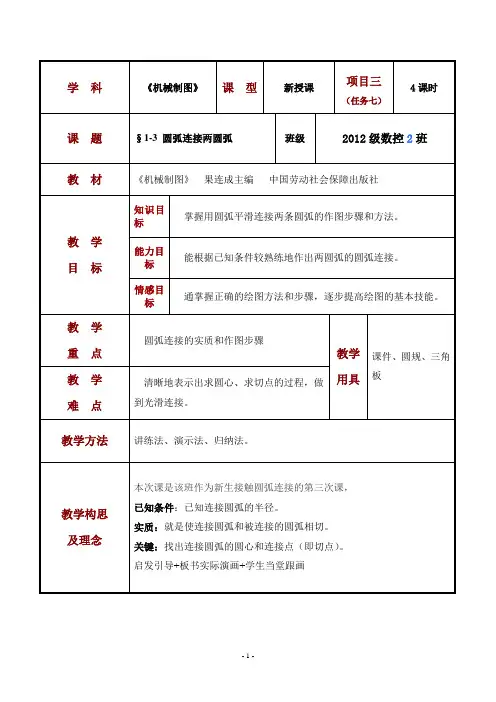

课题：用圆弧连接两已知圆弧
（1）连接圆弧的圆心和连接点的求法
作图法归纳为三点：
1）（求圆心）用算术法求圆心：
根据已知圆弧的半径R1或R2和连接圆弧的半径R计算出连接圆弧的圆心轨迹线圆弧的半径R′：
外切时：R′＝R＋R1
内切时：R′＝│R—R2│
2）（定切点）用连心线法求连接点
外切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线上
内切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线
3）（画连接弧）以O为圆心，以R为半径，在两连接点（切点）之间画弧。
（2）圆弧间的圆弧连接的两种形式
1)外连接：连接圆弧和已知圆弧的弧向相反（外切）
2)内连接：连接圆弧和已知圆弧的弧向相同（内切）
三、小结
总结各类圆弧连接的特点，尤其强调要抓住圆心和连接点两个关键。
四、布置作业
练习册1--6
五：探究练习：如何连接一个组外切、一组内切
3
六：板书设计
用以圆弧光滑地连接相邻两线段的作图方法。
一、定义：
二、圆弧连接的用途：
三、作图步骤：
1、定圆心
2、找切点
3、画连接弧。

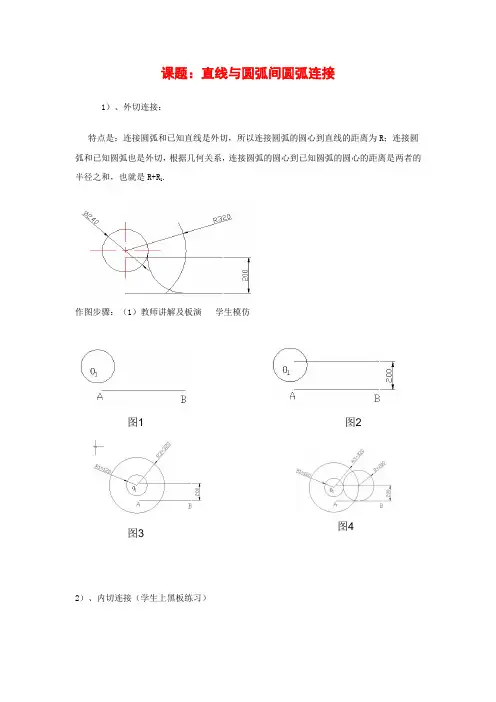

课题：直线与圆弧间圆弧连接
1）、外切连接：
特点是：连接圆弧和已知直线是外切，所以连接圆弧的圆心到直线的距离为R ；连接圆弧和已知圆弧也是外切，根据几何关系，连接圆弧的圆心到已知圆弧的圆心的距离是两者的半径之和，也就是R+R 1.
作图步骤：（1）教师讲解及板演 学生模仿
2）、内切连接（学生上黑板练习）
图1
图2 图3
图4
特点是：连接圆弧和已知直线是外切，所以连接圆弧的圆心到直线的距离为R；连接圆弧和已知圆弧是内切，根据几何关系可知：连接圆弧的圆心到已知圆弧的圆心的距离是两者的半径之差，也就是R—R1.
图1 图2
图3 图4。
