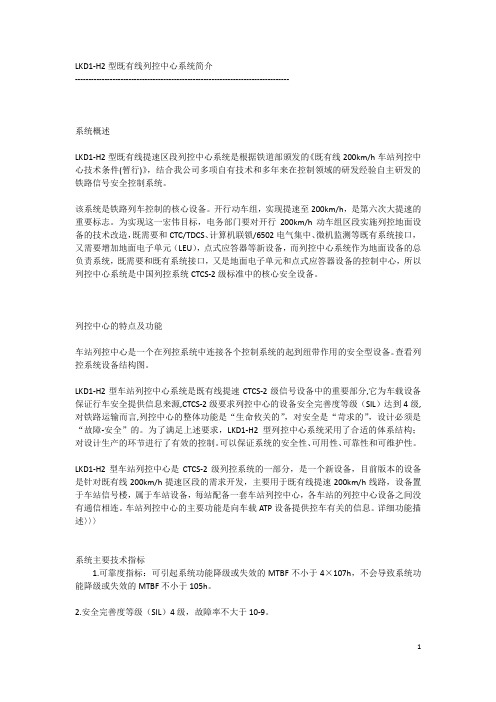

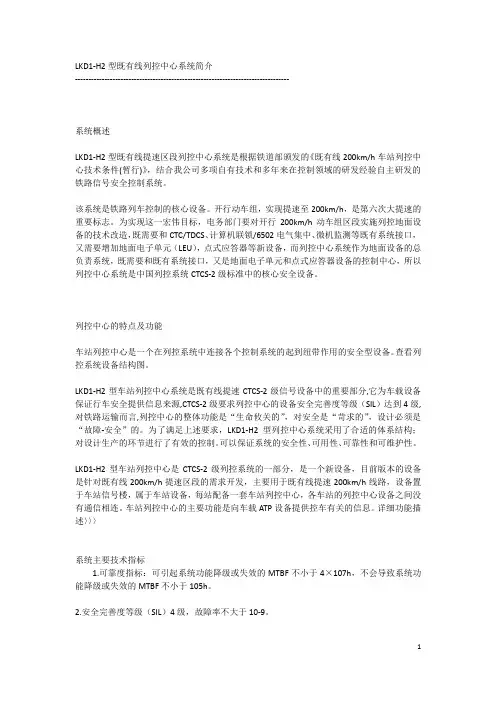

LKD1-H2型既有线列控中心系统简介--------------------------------------------------------------------------------系统概述LKD1-H2型既有线提速区段列控中心系统是根据铁道部颁发的《既有线200km/h车站列控中心技术条件(暂行)》，结合我公司多项自有技术和多年来在控制领域的研发经验自主研发的铁路信号安全控制系统。
该系统是铁路列车控制的核心设备。
开行动车组，实现提速至200km/h，是第六次大提速的重要标志。
为实现这一宏伟目标，电务部门要对开行200km/h动车组区段实施列控地面设备的技术改造，既需要和CTC/TDCS、计算机联锁/6502电气集中、微机监测等既有系统接口，又需要增加地面电子单元（LEU），点式应答器等新设备，而列控中心系统作为地面设备的总负责系统，既需要和既有系统接口，又是地面电子单元和点式应答器设备的控制中心，所以列控中心系统是中国列控系统CTCS-2级标准中的核心安全设备。
列控中心的特点及功能车站列控中心是一个在列控系统中连接各个控制系统的起到纽带作用的安全型设备。
查看列控系统设备结构图。
LKD1-H2型车站列控中心系统是既有线提速CTCS-2级信号设备中的重要部分,它为车载设备保证行车安全提供信息来源,CTCS-2级要求列控中心的设备安全完善度等级（SIL）达到4级,对铁路运输而言,列控中心的整体功能是“生命攸关的”，对安全是“苛求的”，设计必须是“故障-安全”的。
为了满足上述要求，LKD1-H2型列控中心系统采用了合适的体系结构；对设计生产的环节进行了有效的控制。
可以保证系统的安全性、可用性、可靠性和可维护性。
LKD1-H2型车站列控中心是CTCS-2级列控系统的一部分，是一个新设备，目前版本的设备是针对既有线200km/h提速区段的需求开发，主要用于既有线提速200km/h线路，设备置于车站信号楼，属于车站设备，每站配备一套车站列控中心，各车站的列控中心设备之间没有通信相连。
列控中心列控中心设备目录车地实现连续、双向、大容量信息传输。
使用临时限速服务器管理临时限速，限速灵活设置，实现任意位置、长度和数量的临时限速设置。
RBC为CTCS-3提供行车许可速度曲线车载设备一、列控系统概述——无线闭塞中心速操作终端CTC系统通信网信号安全数据网RBC限速RBC限速TCC限速RBC限速TCC限速CTCCTC-TSR 接口服务器临时限速服务助调台临时限速操作命令行调台维修调度台临时限服务器防火墙TCC限速TCC限速临时限服务器维护终端CSMCZ CZJZDWDW 200m 20mFJZX XN SIISIS3S4DW DWDWDWDW DW一、列控系统概述——信号数据传输网信号数据传输网络信号监测数据通信以太网调度集中(CTC)数据通信以太网信号系统安全数据网列控中心(TCC)安全数据通信局域网一、列控系统概述——系统结构生成行车许可RBC应答器发送线路参数、临时限速接收列车位置、速度等信息定位和等级转换等信息发送线路参数和临时限速等信息实现车-地面之间连续、双向、大容量信息传输GSM-R 网络生成连续速度控制曲线，监控列车安全运行车载设备轨道电路实现列车占用检查发送行车许可信息，满足后备系统的需要发送列车位置、速度等信息控制轨道电路发码TCC 控制有源应答器报文发送区间闭塞与方向控制等临时限速管理TSRS列控中心目录二、列控中心环境条件列控中心（TCC）•机房应按GB/T 2887-2000 B级标准建设。
•运行温度范围：0～40 ℃。
•相对湿度：≤90%（25℃）。
•大气压力：74.8～106 kPa（相当于海拔高度3000m以下）。
•室内应采取防静电、防尘等措施，周围无腐蚀性和引起爆炸危险的有害气体。
二、列控中心设置客专列控中心设置在CTCS-2级或CTCS-3级客运专线车站、中继站或线路所，亦可使用在与CTCS-2或CTCS-3级客运专线相衔接的CTCS-0级的车站。
二、列控中心工作原理列控中心根据其管辖范围内各列车位置（轨道占用）、联锁进路信息、线路限速信息等，产生列车行车许可命令，并通过轨道电路和有源应答器，传输给车载子系统，保证其管辖内的所有列车的运行安全。
列控中心概述摘要：列控中心是设置于各车站或中继站的列控安全设备，与轨道电路、计算机联锁、临时限速服务器、其他站列控中心、应答器地面电子单元（LEU）、CTC和信号集中检测连接，实现对轨道电路、有源应答器、区间方向和闭塞控制等功能。
列控中心根据调度命令、进路状态、线路参数等产生进路及临时限速等相关空车信息，通过有源应答器及轨道电路向列车动态传送，从而实现对列车运行的动态控制。
关键词：列控中心；联锁；调度；临时限速一.系统结构列控中心适用于客运专线上的联锁车站、中继站或无岔站，亦可使用在与CTCS-2或CTCS-3级客运专线相衔接的CTCS-0级车站。
根据车站类型，列控中心分为车站列控中心、中继站列控中心和无岔站列控中心。
列控中心与ZPW-2000系列轨道电路、车站联锁、临时限速服务器、相邻列控中心、地面电子单元、集中监测和CTC通信配置接口，根据不同类型的列控中心，与其他外部设备的接口配置如下图所示：车站列控中心中继站列控中心无岔站列控中心图1 列控中心接口配置三种类型列控中心的作用：（1）车站列控中心设置于联锁车站，与联锁、轨道电路、临时限速服务器、LEU、CTC设备和集中监测设备直接接口，并管辖其范围内的中继站列控中心。
（2）中继站列控中心设置于信号中继站，与轨道电路、临时限速服务器、LEU和集中监测设备直接接口，中继站列控中心必须从属于车站列控中心，从车站列控中心接收线路方向信息，并将相应的轨道区段状态信息发送给其从属的车站列控中心。
（3）无岔站列控中心设置于有客运作业的无岔车站，与轨道电路、临时限速服务器、LEU、CTC和集中监测设备直接接口。
车站列控中心、中继站和无岔站列控中心应通过信号安全数据网从临时限速服务器接收临时限速命令，并向临时限速服务器发送临时限速状态信息。
二.系统功能列控中心是实现应答器报文选择和发送的重要信号设备，是CTCS系统地面控制部分的核心设备，它依据调度指挥系统下达临时限速命令和信号联锁系统当前的进路实时计算，选择相应的应答器报文数据，控制有源应答器向列车动态传送，从而实现对列车运行的动态传送。
【推荐】CTCS-2列控系统简介jiang11011 发表于: 2006-11-17 22:27 来源: 中国铁路博客*** Hidden to visitors ***最新回复jiang11011 at 2006-11-17 22:28:07第4章 CTCS2控制模式4.1 CTCS2列控信息1、连续信息连续信息由轨道电路提供,包括以下信息：（1）行车许可。
（2）空闲闭塞分区数量。
（3）道岔限速等。
2、连续信息轨道电路码序轨道空闲 6 5 4 3 2 1 0信号显示 L L L L LU U HU信息名称L3码 L3码 L2码 L码 LU码U码HU码信息显示 L L L L LU U2 UU信息名称 L3码 L3码 L2码L码 LU码 U2码UU码信号显示 L L L L LU U2S UUS信息名称 L3码 L3码 L2码L码 LU码 U2码UUS码3、点式信息点式信息由有源应答器和无源应答器提供，包括以下的信息：（1）线路长度(以闭塞分区为单位提供)。
（2）线路坡度。
（3）线路固定限速。
（4）临时限速。
（5）级间切换。
（6）列车定位等信息。
4、出站应答器电文内容（1）无源应答器的电文应答器连接信息；线路坡度信息；静态限速信息；等级转换信息；特殊区间信息；轨道电路信息；调车危险信息。
（2）有源应答器的电文反相运行时从有源应答器接收反相运行的进路信息；正向发车时，应答器连接信息，临时限速信息；反向接车时，应答器连接信息，线路坡度信息，静态限速信息，轨道电路信息，临时限速信息。
5、进站应答器电文内容（1）无源应答器的电文应答器连接信息；线路坡度信息；静态限速信息；等级转换信息；特殊区间信息；轨道电路信息；（2）有源应答器的电文；线路坡度信息；静态限速信息；调车危险信息；轨道电路信息；临时限速信息。
4.2 速度监控模式1、区间追踪运行模式2、带LU2的区间追踪运行模式3、机外停车模式4、正线停车模式5、股道侧线停车模式6、正线通过模式，与区间跟踪运行模式相同。
车站中心列控系统设备说明概述车站中心列控系统（Station Centralized Command and Control System，简称SCCCS）是一种用于监控和控制车站相关设备的集中管理系统。
该系统以实时监测和控制交通设备为目标，包括火车、地铁、有轨电车等交通工具。
本文档将详细介绍车站中心列控系统的各个关键设备。
设备列表以下是车站中心列控系统的主要设备列表：1.服务器：用于存储、处理和分析各个设备的数据信息。
服务器性能与系统运行的稳定性密切相关。
2.数据采集设备：用于采集和收集车站各种设备的运行状态和数据信息。
通过数据采集设备，车站中心列控系统可以实时监控车站设备的运行情况。
3.控制台/操作平台：提供给操作员实时监控和控制车站设备的界面。
操作平台通常包括显示屏、键盘、鼠标等设备，以便操作员可以方便地对车站各设备进行监控和控制。
4.通信设备：用于车站中心列控系统与车站各个设备之间的通信。
通信设备可以是网络设备、无线设备或者有线设备。
其作用是保证车站中心列控系统与车站设备之间的数据传输的稳定和及时。
5.报警设备：用于监测车站设备的故障和异常，并及时向操作员发出警报。
报警设备可以是声音报警、发光报警或者其他报警形式，以确保操作员能够及时处理问题。
设备功能和特点1. 服务器服务器作为车站中心列控系统的核心设备之一，具有以下功能和特点：•存储和处理大量数据：服务器具备强大的存储和处理能力，能够承载车站各种设备产生的大量数据。
•实时监控和分析：服务器能够对车站设备的运行状态进行实时监控，并通过分析数据来预测和预防潜在故障。
•高可靠性和容错性：服务器具备高可靠性和容错性，能够保证系统在故障时的快速恢复。
2. 数据采集设备数据采集设备用于采集车站各种设备的实时数据，并传输给服务器进行处理。
其功能和特点如下：•数据采集和传输：数据采集设备能够采集各种设备的实时数据，并通过通信设备传输给服务器。
•多通道采集：数据采集设备具备多通道采集功能，可以同时采集多个设备的数据。
车站、中心列控系统设备说明通过现场实际参与、了解、分析，现行沪宁城际铁路列控系统包括无线闭塞中心（RBC）、临时限速服务器（TSR）、调度集中（CTC）、联锁、列控中心、集中监测（CSM）等。
他们之间的联系可以通过三种不同的联系网来分别解释：即安全数据网、调度集中专用通信网、信号集中监测网。
下面我将从这几种网及设备状况分别叙述它们之间的联系、子系统组成结构、单项设备组成及显示、子系统地面维护终端。
一、设备之间联系：1、安全数据网：安全数据网是客专的特殊应用，更是一种技术上革命性的创新。
信号系统中，联锁、列控、RBC、TSR等最高安全等级的设备均通过它来进行数据信息的交互，达到高可靠性、高效率的通信。
其中列控信息通过联锁生成统一的进路信息传递给RBC，RBC结合线路数据及TSR等信息生成统一的行车许可（MA）来进行车地交互。
安全数据网通过其维护服务器进行通道运行状况监控，并通过信号集中监测网进行远程维护。
2、调度集中专用通信网调度集中专用通信网是双网实时冗余的2M数字通道，通过以太网结构进行数据传输。
调度集中中心（CTC）与CTC车站自律机进行信息交互，然后通过车站设备同联锁、列控进行数据交互。
CTC、TSR、RBC同样也是通过调度集中专用通信网进行数据临时限速信息、C3信息传递。
系统中心维护终端进行网管维护。
3、信号集中监测网信号集中监测网是对整个列控系统运行监测设备的联系。
即CSM采集、接受来自联锁、列控、CTC、TSR、RBC的信息，并进行整合，分析后对设备进行监测。
通过集中监测网可以远程监视。
二、子系统组成结构无线闭塞中心（RBC）结构中包括其主体VPC、测试机VPC_T、与通信核心GSM-R相连的ISDN服务器、对外接口服务器VIA。
临时限速服务器（TSR）结构包括核心服务器、TSRM管理服务器、接口服务器。
调度集中（CTC）中心系统结构包括应用服务器、通信前置机、中心自律机（复用合宁的服务器）、RBC通信接口服务器、TSR通信接口服务器。
