400 28.4 －注：①每分钟气泡数是用外径6mm、壁厚1mm的管子垂直浸入水下5～10mm深度的条件下测得的，管端表面应光滑，无倒角和毛刺。
②如果阀座直径与表列值之一相差2mm以上，则泄漏系数可假设泄漏量与阀座直径的平方成正比的情况下通过类推法取得。
额定容量按计算公式条件△P＜·P1 △P≥·P1液体气体Qg＝4.73Kv表中：Q1———液体流量，m3/hQg——标准状态下的气体流量，m3/hKV———额定流量系数Pm＝，KPaP1——阀前绝对压力，KPaP2——阀后绝对压力，KPa△P——阀前后压差，KPat——试验介质温度，取20℃G——气体比重，空气＝1相对密度（规定温度范围内的水＝1）氢气介质的阀门如何选型压力最高有150公斤，温度常温，介质：氢气，该如何选型？由于氢气介质的特殊性（分子小，易渗透发生氢脆，爆炸性等）对于阀体及阀盖质量要求很高。
1、阀体&阀盖材质优先选用锻件，如大口径阀门可选择铸件，但是一定需做RT 二级片标准；2、阀门设计及制造不能有尖锐的倒角，所有倒角需光滑过度，零件加工精度和表面度均要求很高；3、阀门需严格的清洗；4、压力试验时，强度试验需做气体强度试验，不能仅做介质为水的强度试验；5、如是临氢阀门，要求会更高，阀门材质需控制C、S、P含量，需做晶相试验等；6、氢气介质的阀门，还可以按照SHELL 77/308规范做氢气试验。
氢气是一种能渗透到金属材料内部并在常温或高温下引起材料变性(恶化)的介质。
常温下能引起金属材料的脆化和变形等,高温下能导致金属材料的腐蚀,常温下它能引起许多金属材料的反应力腐蚀开裂,高温下它能引起金属材料的快速均匀腐蚀氢气专用阀门采用铍青铜,铝青铜合金材料,经过大型摩檫压力机模锻而成,防爆性能达到最高IIC级,适用于各种浓度的氢气环境中作业,不产电火花。
阀门的基本参数是：公称通径、公称压力、压力一温度等级以及阀门适用介质。

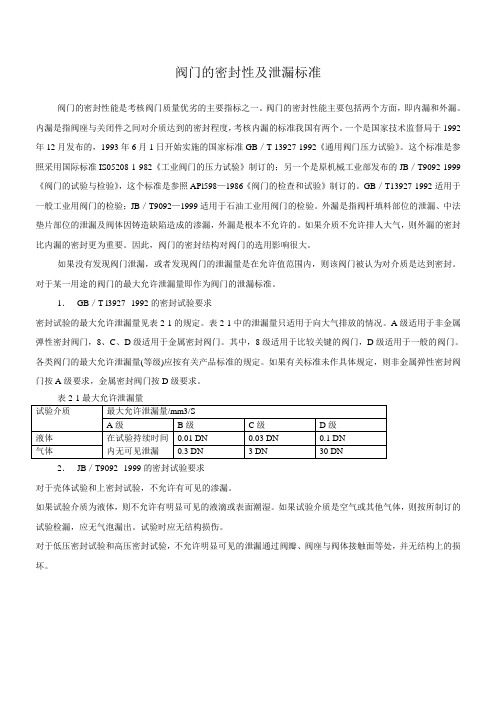

阀门的密封性及泄漏标准阀门的密封性能是考核阀门质量优劣的主要指标之一。
阀门的密封性能主要包括两个方面，即内漏和外漏。
内漏是指阀座与关闭件之间对介质达到的密封程度，考核内漏的标准我国有两个。
一个是国家技术监督局于1992年12月发布的，1993年6月1日开始实施的国家标准GB／T 13927-1992《通用阀门压力试验》。
这个标准是参照采用国际标准IS05208-1 982《工业阀门的压力试验》制订的；另一个是原机械工业部发布的JB／T9092-1999《阀门的试验与检验》，这个标准是参照APl598—1986《阀门的检查和试验》制订的。
GB／T13927-1992适用于一般工业用阀门的检验；JB／T9092—1999适用于石油工业用阀门的检验。
外漏是指阀杆填料部位的泄漏、中法垫片部位的泄漏及阀体因铸造缺陷造成的渗漏，外漏是根本不允许的。
如果介质不允许排人大气，则外漏的密封比内漏的密封更为重要。
因此，阀门的密封结构对阀门的选用影响很大。
如果没有发现阀门泄漏，或者发现阀门的泄漏量是在允许值范围内，则该阀门被认为对介质是达到密封。
对于某一用途的阀门的最大允许泄漏量即作为阀门的泄漏标准。
1．GB／T l3927--1992的密封试验要求密封试验的最大允许泄漏量见表2-1的规定。
表2-1中的泄漏量只适用于向大气排放的情况。
A级适用于非金属弹性密封阀门，8、C、D级适用于金属密封阀门。
其中，8级适用于比较关键的阀门，D级适用于一般的阀门。
各类阀门的最大允许泄漏量(等级)应按有关产品标准的规定。
如果有关标准未作具体规定，则非金属弹性密封阀门按A级要求，金属密封阀门按D级要求。
2．JB／T9092--1999的密封试验要求对于壳体试验和上密封试验，不允许有可见的渗漏。
如果试验介质为液体，则不允许有明显可见的液滴或表面潮湿。
如果试验介质是空气或其他气体，则按所制订的试验检漏，应无气泡漏出。
试验时应无结构损伤。
对于低压密封试验和高压密封试验，不允许明显可见的泄漏通过阀瓣、阀座与阀体接触面等处，并无结构上的损坏。

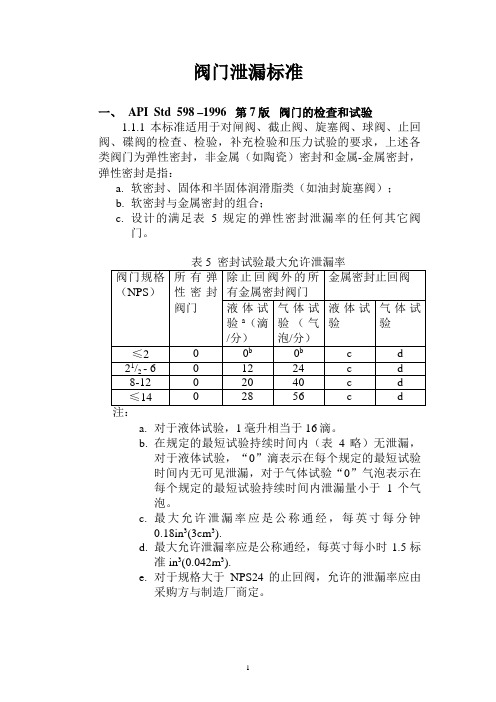

阀门泄漏标准一、API Std 598 –1996 第7版阀门的检查和试验1.1.1 本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、碟阀的检查、检验，补充检验和压力试验的要求，上述各类阀门为弹性密封，非金属（如陶瓷）密封和金属-金属密封，弹性密封是指：a.软密封、固体和半固体润滑脂类（如油封旋塞阀）；b.软密封与金属密封的组合；c.设计的满足表5规定的弹性密封泄漏率的任何其它阀门。
a.对于液体试验，1毫升相当于16滴。
b.在规定的最短试验持续时间内（表4略）无泄漏，对于液体试验，“0”滴表示在每个规定的最短试验时间内无可见泄漏，对于气体试验“0”气泡表示在每个规定的最短试验持续时间内泄漏量小于1个气泡。
c.最大允许泄漏率应是公称通经，每英寸每分钟0.18in3(3cm3).d.最大允许泄漏率应是公称通经，每英寸每小时1.5标准in3(0.042m3).e.对于规格大于NPS24的止回阀，允许的泄漏率应由采购方与制造厂商定。
软座阀门和润滑型旋止阀的泄漏不得超过ISO5208A率（不得有可见泄漏），金属座阀门的泄漏率不得超过ISO5208D率。
二、API Std 600-2001 第11版ISO10434：1998ANSI/API Std 600-2001石油和天然气工业用阀盖螺栓连接的钢制闸阀1适用范围本标准包括的公称直径DN为：25、32、40、50、65、80、100、150、250、300、350、400、450、500、600适用的压力等级PN为：20、50、110、150、260、420适用的压力磅级为：150、300、600、900、1500、25007.1.2 密封面密封试验7.1.2.4 超过密封试验持续时间后，通过阀座的最大允许泄漏率应符合相应的表17或表18，对于气体试验，零泄漏指超过规定的试验持续时间，泄漏小于3 mm3（1个泡），对于液体试验，零泄漏指超过规定的试验时间，无可见泄漏。
国家（行业）标准规定中DN600阀门的允许泄露量计算结果
以下计算方法依据GB/T4213——2008中所规定的气体介质实验程序，计算数据参考国标GB/T4213——2008，国际电工委员会IEC60534-4-2006，美国国家标准委员会ANSI B16.104中相关规定。
一．
六级密封标准泄漏量计算：依据GB/T4213——2008.美国ANSI B16.104
DN600 阀门允许泄漏量为3.83L/h
二．
五级密封标准DN 600阀门允许泄漏量计算:依据IEC60534-4-2006（GB/T4213——2008中只规定有水介质实验）规定计算允许泄漏量为2.268Nm/h
三．
四级密封标准DN600阀门允许泄漏量计算：依据IEC60534-4-2006（GB/T4213——2008中规定气体实验计算方法相同）允许泄漏量为12.846Nm/h
四．
三级密封标准DN600阀门允许泄漏量计算：依据IEC60534-4-2006（GB/T4213——2008中规定气体实验计算方法相同）允许泄漏量为128.46Nm/h。
阀门泄漏标准一、API Std 598 -996第7版阀门的检查和试验1.1.1本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、碟阀的检查、检验，补充检验和压力试验的要求，上述各类阀门为弹性密封，非金属（如陶瓷）密封和金属-金属密封, 弹性密封是指：a. 软密封、固体和半固体润滑脂类（如油封旋塞阀）；b. 软密封与金属密封的组合；c. 设计的满足表5规定的弹性密封泄漏率的任何其它阀门。
表5密封试验最大允许泄漏率注:a. 对于液体试验，1毫升相当于16滴。
b. 在规定的最短试验持续时间内（表4略）无泄漏，对于液体试验，“ 0”滴表示在每个规定的最短试验时间内无可见泄漏，对于气体试验“0”气泡表示在每个规定的最短试验持续时间内泄漏量小于1个气泡。
c. 最大允许泄漏率应是公称通经，每英寸每分钟0.18i n3（3cm3）.d. 最大允许泄漏率应是公称通经，每英寸每小时 1.5标准in3（0.042m3）.e. 对于规格大于NPS24的止回阀，允许的泄漏率应由采购方与制造厂商定。
软座阀门和润滑型旋止阀的泄漏不得超过ISO5208A率（不得有可见泄漏），金属座阀门的泄漏率不得超过ISO5208D 率。
二、API Std 600-2001 第11 版ISO10434: 1998ANSI/API Std 600-2001石油和天然气工业用阀盖螺栓连接的钢制闸阀1 适用范围本标准包括的公称直径DN为：25、32、40、50、65、80、100、150、250、300、350、400、450、500、600适用的压力等级PN为：20、50、110、150、260、420 适用的压力磅级为：150、300、600、900、1500、25007.1.2密封面密封试验7.1.2.4超过密封试验持续时间后，通过阀座的最大允许泄漏率应符合相应的表17或表18,对于气体试验，零泄漏指超过规定的试验持续时间，泄漏小于3 mm3（1个泡），对于液体试验，零泄漏指超过规定的试验时间，无可见泄漏。
闸阀验收标准一、阀门到货后，应由物资采购部、提报计划（配合验收）部门、安全设备部等相关部门进行联检。
每批阀门逐个进行外观验收。
若检验不合格率超过10%，该批阀门做退货处理。
二、外观检查内容：1、阀体为铸件时，其表面应平整光滑，无裂纹、缩孔、砂眼、气孔等缺陷；阀体为锻件时，其表面应无裂纹、夹层、重皮、斑疤等缺陷。
2、阀门法兰密封面不得有径向划痕及其他影响密封性能的损伤。
3、阀体表面不得存在补焊现象。
4、阀门手轮、阀杆不得有变形、裂纹等缺陷。
5、阀门公称直径大于等于80mm时，阀门螺套材质应为铜合金。
6、闸板密封位置不得有影响密封性能的缺陷。
7、阀杆与闸板连接处的间隙不宜过大。
8、对于焊连接阀门的焊接接头坡口，应进行磁粉或渗透检测，生产厂家提供本批次的检验报告。
9、订货合同中规定的验收事项。
10、到货阀门的开闭位置：应处于全关闭位置。
11、阀体上应有制造厂铭牌和合格证标牌，铭牌或标牌上应有制造厂名称及出厂日期；产品名称、型号及规格；公称压力、公称通径、适用介质及适用温度；负责检验人员签章等标识（应与采购计划一致）。
12、铭牌与阀体上标识的规格型号应一致。
13、阀门不得有损伤、缺件、腐蚀、铭牌脱落等现象，阀门两端应有防护盖保护，且阀体内不得有脏物、积水、锈蚀、存压。
14、手柄或手轮操作应灵活轻便，不得有卡涩现象。
15、阀体表面所喷涂的油漆不得有脱落现象；抗腐蚀阀门应不涂覆油漆；法兰面、焊端坡面和裸露的阀杆不应涂漆。
16、外漏阀杆、阀门的其他关闭件和阀座密封面应涂工业用防锈油脂。
三、打压试验:每批阀门随机抽取该批次（同制造厂、同规格、同型号、同时到货）的20%数量，且不少于3台，进行打压验收；若有不合格，则逐个检查，检验不合格率超过10%，该批阀门做退货处理。
打压过程执行以下规定：（1）阀门壳体压力试验的试验压力为阀门公称压力的 1.1倍；无特殊规定时，试验介质为水，温度宜为5～50℃。
（2）阀门试验时，应由一人以正常的力量进行关闭。
主题：阀芯、阀座泄漏量试验及允许泄漏量随着工业技术的不断发展，阀门在各个领域中起着至关重要的作用。
而在阀门的使用过程中，阀芯和阀座的密封性能尤为重要。
为了确保阀门在使用中不出现泄漏问题，对阀芯和阀座的泄漏量进行试验成为必要的步骤。
本文将就阀芯、阀座泄漏量试验及允许泄漏量的相关内容进行探讨。
一、阀芯、阀座密封性能的重要性1. 阀芯和阀座在阀门中的作用阀门是用来改变流体流动方向、流量、压力和停止流体流动的机械设备。
而阀芯和阀座是阀门中的核心部件，其密封性能直接影响着阀门的使用效果和安全性。
2. 阀芯、阀座泄漏对设备的影响如果阀芯和阀座的密封性能不佳，就会导致阀门在关闭状态下出现泄漏现象，从而影响设备的正常运行和使用效果，在一些特殊情况下甚至可能造成安全事故。
二、阀芯、阀座泄漏量试验的目的1. 确保阀芯、阀座的密封性能通过对阀芯、阀座进行泄漏量试验，可以检测阀门在关闭状态下是否存在泄漏情况，以确保阀门的密封性能符合要求。
2. 提高阀门的可靠性和安全性对阀芯、阀座进行泄漏量试验，可以及时发现并解决阀门的泄漏问题，从而提高阀门的可靠性和安全性，保障生产设备和人员的安全。
三、阀芯、阀座泄漏量试验的方法和步骤1. 试验准备工作① 确保试验设备和环境符合要求，保证试验的准确性和可靠性。
② 准备好试验所需的工具和材料，包括试验泵、试验压力计、试验媒体等。
2. 试验过程① 将试验阀门安装在试验台上，并连接好试验泵和试验压力计。
② 将试验媒体充入阀门中，并根据需求逐步增加试验压力，观察阀门在不同压力下的泄漏情况。
③ 在各个试验压力点进行一定时间的保压试验，记录下阀门在不同压力下的泄漏量数据。
3. 试验结果分析根据实际试验数据，对阀门在不同压力下的泄漏量进行分析和比对，判断阀芯、阀座的密封性能是否符合要求。
四、阀芯、阀座泄漏量的允许范围1. 泄漏量标准根据相关标准和规定，对不同类型的阀门和使用场景，有相应的泄漏量标准和要求，一般分为零泄漏、微泄漏、小泄漏、中等泄漏和大泄漏等级。
