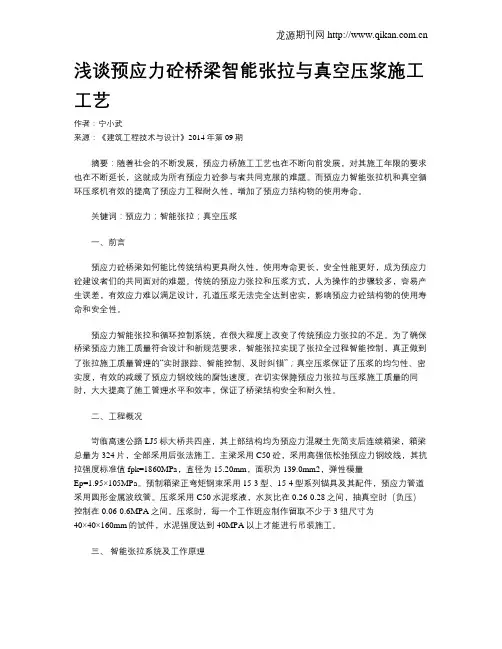

浅谈预应力砼桥梁智能张拉与真空压浆施工工艺
作者：宁小武
来源：《建筑工程技术与设计》2014年第09期
摘要：随着社会的不断发展，预应力桥施工工艺也在不断向前发展，对其施工年限的要求也在不断延长，这就成为所有预应力砼参与者共同克服的难题。而预应力智能张拉机和真空循环压浆机有效的提高了预应力工程耐久性，增加了预应力结构物的使用寿命。
关键词：预应力；智能张拉；真空压浆
一、前言
预应力砼桥梁如何能比传统结构更具耐久性，使用寿命更长，安全性能更好，成为预应力砼建设者们的共同面对的难题。传统的预应力张拉和压浆方式，人为操作的步骤较多，容易产生误差，有效应力难以满足设计，孔道压浆无法完全达到密实，影响预应力砼结构物的使用寿命和安全性。
预应力智能张拉和循环控制系统，在很大程度上改变了传统预应力张拉的不足。为了确保桥梁预应力施工质量符合设计和新规范要求，智能张拉实现了张拉全过程智能控制，真正做到了张拉施工质量管理的“实时跟踪、智能控制、及时纠错”；真空压浆保证了压浆的均匀性、密实度，有效的减缓了预应力钢绞线的腐蚀速度。在切实保障预应力张拉与压浆施工质量的同时，大大提高了施工管理水平和效率，保证了桥梁结构安全和耐久性。
二、工程概况
岢临高速公路LJ5标大桥共四座，其上部结构均为预应力混凝土先简支后连续箱梁，箱梁总量为324片，全部采用后张法施工。主梁采用C50砼，采用高强低松弛预应力钢绞线，其抗拉强度标准值fpk=1860MPa，直径为15.20mm，面积为139.0mm2，弹性模量Ep=1.95×105MPa。预制箱梁正弯矩钢束采用15-3型、15-4型系列锚具及其配件，预应力管道采用圆形金属波纹管。压浆采用C50水泥浆液，水灰比在0.26-0.28之间，抽真空时（负压）控制在0.06-0.6MPA之间。压浆时，每一个工作班应制作留取不少于3组尺寸为40×40×160mm的试件，水泥强度达到40MPA以上才能进行吊装施工。
预应力施工培训试题
班组及工种：
姓名： 成绩：
一、选择题（每题4分）
1、钢绞线切割采用哪种方式（ ）。
A气焊切断 B电弧
C砂轮锯
2、钢绞线下料过程中不符合规范的（ ）。
A钢绞线下料后不得散头 B下料场地应平整、洁净
C钢绞线下料过程中可以不用下垫木方。
3、预应力压浆时持压时间不少于（ ）min的稳压期。。
A 5 B 3
C 4
4、穿束钢绞线前或穿束过程中应该检查下列哪些内容（ ）。
A镀锌波纹管有无破损 B锚垫板有无损坏
C钢绞线是否有散头现象
5、安装限位板时，必须保证限位板上各孔位与（ ）孔位排列一致，避免产生扭转现象。
A夹片 B锚垫板
C工作锚
6、预应力张拉时当实测伸长值与理论伸长值相差（ ）%时，不符合规范要求。
A±2 B±6.1
C±2.5
7、张拉过程中出现以下情况之一者，需要换钢绞线重新张拉（ ）。
A、张拉时发现锚具当中夹片断裂者 B、锚环裂纹损坏者
C、切割钢绞线或者压浆时发生滑丝者
8、张拉完成后，在锚圈口处的钢绞线做上记号，为了（ ）。
A、观察锚圈口损坏情况 B、钢绞线编号
C、观察钢绞线滑丝
9、预应力筋张拉完成后切断钢绞线，其外露长度不宜小于其直径的1.5倍，且不宜小于（ ）mm。。
A、25 B、30
预应力张拉压浆施工操作规程
1 下料和编束：
预应力筋（钢绞线），在下料前应按照相应的国家标准和国际通用的标准进行检验，检验合格者方能下料切割。
1.1 钢绞线下料推荐用砂轮锯切割，砂轮锯锯片应为增强型，以防锯片碎裂，飞出伤人。
1.2 钢绞线不能有严重的锈蚀，如有较严重的锈蚀凹坑则禁止使用，如有表层浮锈且按相应国家标准检验合格者，下料时应注意：钢绞线在工作夹片及伸长区段的一定范围应用钢丝刷等工具清除浮锈，以防在张拉时浮锈存留在夹片的牙槽里，降低吃入深度，严重者导致滑束。
1.3 下料尺寸 单位：mm
a 单端张拉
下料长度 ≥ 梁内计算长度 + （固定端锚具厚度+250）+( 张拉端锚环厚度 + 限位板厚度 + 张拉机具长 +过渡套厚度 + 工具锚环厚度+250)。
b 两端对称张拉
下料长度 ≥ 梁内计算长度 + ( 张拉端锚环厚度 + 限位板厚度 +
张拉机具长 + 过渡套厚度 + 工具锚环厚度+250)×2。
c 一端预埋的单端张拉
一端预埋构件常用的有轧花锚预埋件和P型锚预埋件等，其下料长度为：
下料长度≥梁内预埋端到梁另一端的计算长度 + ( 张拉端锚环厚度 + 限位板厚度 + 张拉机具长 + 过渡套厚度 + 工具锚环厚度+250)。
d 使用QYC270型千斤顶的张拉
如无粘结预应力筋锚具、扁锚、及其它形式的需单根张拉的锚具，可使用QYC270型前卡式千斤顶张拉，其下料长度可缩短：梁端外露长度≥工作锚环厚度+300 。
1.4 编束
1.4.1 目的 使预应力筋（钢绞线 ）平行、顺直、均匀，以便使预应力筋在张拉时受力均匀，提高破断效率系数，增加安全系数。
1.4.2 要求
a 按锚具的孔数及排列方式平行摆放预应力筋（钢绞线），保持一端平齐，不可交叉和扭转。
b 将编好束的预应力筋每间隔1~1.5m用轧丝绑轧一道。
c 必要时可将每根预应力筋两端涂标记或编号，以示区分。
预应力混凝土施工工艺张拉与压浆技术
预应力混凝土是一种特殊的建筑材料，通过施加预应力使混凝土在受力时能够更好地承受荷载。而预应力混凝土的张拉与压浆技术则是在施工过程中起关键作用的工艺。本文将详细介绍预应力混凝土施工工艺的张拉与压浆技术。
一、张拉工艺
张拉工艺是将钢束或钢丝预应力带通过张拉设备施加预应力至预定值的过程。该工艺涉及到以下几个步骤：
1. 钢束的铺设：在混凝土构件的预留槽或套筒中，将钢束或钢丝预应力带进行铺设。铺设时要保证钢束或钢丝的平整度和良好的密实度，以确保后续的张拉工序能够进行顺利。
2. 张拉设备的调试：张拉设备需要进行严格的调试，包括设备的电气系统、控制系统和液压系统等。确保设备运行平稳，能够满足预定的预应力施加要求。
3. 钢束的张拉：利用张拉设备对钢束进行张拉。在张拉的过程中，需要根据设计要求，逐步施加预应力至预定值，并保证在整个张拉过程中预应力的传递均匀。
4. 应力锚固：当钢束达到预定的预应力值后，需要对钢束进行应力锚固。应力锚固是通过锚具将预应力传递给混凝土构件，并保持预应力的长期稳定。 二、压浆技术
压浆技术是在预应力混凝土表面进行浆料注入，以填充空隙、修复缺陷，并提高混凝土的耐久性和力学性能。常见的压浆技术有以下几种：
1. 压浆设备的选择：根据具体的工程要求和混凝土结构的特点，选择适合的压浆设备。常见的压浆设备有单管压浆机、双管压浆机、注浆泵等。设备要保证工作流畅，能够提供足够的压力和流量。
2. 浆料的选用：根据混凝土结构的需要，选择适合的浆料进行压浆。常见的浆料有水泥浆、砂浆、聚合物浆料等。浆料的配比要合理，以确保压浆效果的同时不影响混凝土的性能。
3. 压浆的操作：在进行压浆操作时，需要掌握适当的压力和压浆量，以确保浆料能够充分填充混凝土内部的空隙和缺陷。同时，要保证浆料与混凝土的结合牢固，以提高整体结构的稳定性和耐久性。
4. 压浆后的养护：压浆完成后，需要对混凝土进行适当的养护。保持适宜的湿度和温度，以确保压浆后的混凝土能够充分发挥其性能，提高耐久性和服务寿命。
