重庆市经济委员会关于桃园联合煤矿扩建初步设计的批复
【法规类别】矿产资源监督管理
【发文字号】渝经煤管[2009]512号
【发布部门】重庆市经济委员会
【发布日期】2009.11.03
【实施日期】2009.11.03
【时效性】现行有效
【效力级别】XP11
重庆市经济委员会关于桃园联合煤矿扩建初步设计的批复
（渝经煤管〔2009〕512号）
开县经济委员会：
你委《关于呈报开县宏源煤业有限公司桃园联合煤矿扩建工程初步设计方案的请示》（开经〔2009〕202号）已收悉，结合《开县宏源煤业有限公司桃园联合煤矿扩建初步设计说明书》和专家评审意见，批复如下：
一、桃园联合煤矿扩建开采初步设计基本符合《煤炭工业小型矿井设计规范》、《煤矿安全规程》及有关煤矿基本建设的规定，生产系统及矿山安全等的设计和设备选型合理。
采用平硐加暗斜井开拓、走向长壁采煤法、对角式通风、放炮工艺可行，采区和采煤工作面尺寸合理。
原则同意该扩建设计。
二、矿井有。

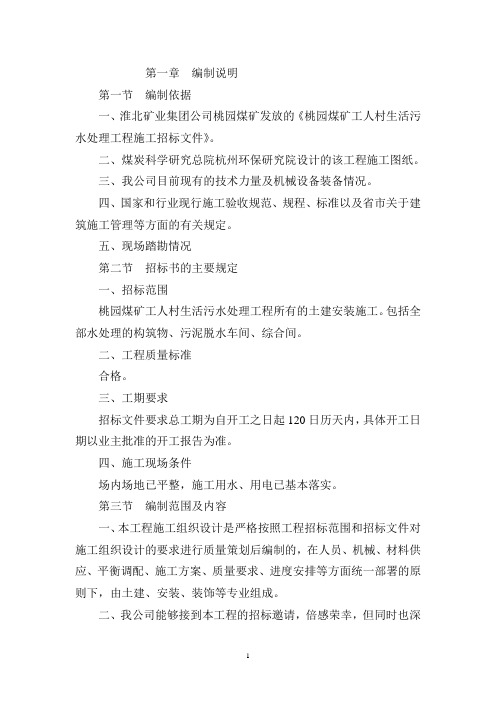

第一章编制说明第一节编制依据一、淮北矿业集团公司桃园煤矿发放的《桃园煤矿工人村生活污水处理工程施工招标文件》。
二、煤炭科学研究总院杭州环保研究院设计的该工程施工图纸。
三、我公司目前现有的技术力量及机械设备装备情况。
四、国家和行业现行施工验收规范、规程、标准以及省市关于建筑施工管理等方面的有关规定。
五、现场踏勘情况第二节招标书的主要规定一、招标范围桃园煤矿工人村生活污水处理工程所有的土建安装施工。
包括全部水处理的构筑物、污泥脱水车间、综合间。
二、工程质量标准合格。
三、工期要求招标文件要求总工期为自开工之日起120日历天内，具体开工日期以业主批准的开工报告为准。
四、施工现场条件场内场地已平整，施工用水、用电已基本落实。
第三节编制范围及内容一、本工程施工组织设计是严格按照工程招标范围和招标文件对施工组织设计的要求进行质量策划后编制的，在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一部署的原则下，由土建、安装、装饰等专业组成。
二、我公司能够接到本工程的招标邀请，倍感荣幸，但同时也深感责任重大，所以高度重视本工程投标施工组织设计的编制工作。
我公司召集曾从事过类似工程工作的技术专家、有关负责人攻克本工程的重点、难点，落实特殊部位的施工技术措施，力求本方案重点突出，具有呼应性、针对性和可操作性。
三、本着对业主负责和资金的合理使用、对工程质量的高度责任感，针对本工程设计特点和使用功能要求，我们编制的原则是：“确保工程质量优、速度快、造价低、操作性强”。
同时保证周边和施工现场有良好环境。
第二章工程概况第一节项目简介一、项目的位置及工程内容（一）位置：本桃园煤矿位于安徽省宿州市埇桥区境内，西距206国道3公里，交通较为便利。
（二）工程内容桃园煤矿工人村生活污水处理工程包括栅井、氧化沟、二沉池、多介质滤池、污泥浓缩池、储泥池、集水井、污泥脱水机房。
以上构筑物及综合间给为1座。
第二节工程概况一、格栅井（一）基础类型：独立柱基。
目录目录 (1)摘要 (6)第一章井田概述和井田地质特征 (7)第一节矿区概述 (7)一、矿区地理位置及交通条件 (7)二、矿区的工农业生产建设状况 (7)三、矿区的电力供应基本情况 (7)四、矿区的水文简况 (7)五、矿区的地形与气象 (8)第二节井田地质特征 (8)一、地层 (8)二、含煤地层 (9)三、地质构造 (10)第三节煤层的埋藏特征 (11)一、煤层的赋存特征 (11)二、煤质及工业用途 (11)三、瓦斯、煤尘爆炸性及煤的自燃性 (14)四、其它开采技术条件 (14)第四节水文地质 (15)一、地表水 (15)二、含水层 (15)三、地下水的补给、径流及排泄 (16)四、矿井充水因素分析 (17)五、构造对井田水文地质条件的影响 (17)六、水文地质类型 (17)七、采空区及古窑破坏区积水对本井田的影响 (17)八、矿井涌水量 (17)第二章井田境界与储量 (18)第一节井田境界 (18)第二节地质储量的计算 (18)第三节可采储量的计算 (19)第三章矿井工作制度与生产能力 (20)第一节矿井工作制度 (20)第二节矿井生产能力及服务年限 (20)第四章井田开拓 (21)第一节井田开拓方式的确定 (21)一、井筒的位置、形式、数目及矿井通风方式 (21)二、井田内的再划分 (22)三、大巷的布置 (23)四、井田开拓方案 (23)五、两方案的技术经济比较 (24)第二节达到设计生产能力时工作面的配备 (26)第五章矿井基本巷道及建井计划 (26)第一节井筒、石门与大巷 (26)一、井筒数目及用途 (26)二、井筒、大巷的布置及装备 (27)第二节井底车场 (28)一、井底车场形式 (28)二、井底车场硐室 (29)第三节建井工作计划 (29)一、矿井建设方式 (29)二、施工方法 (29)三、矿井移交标准 (30)四、施工进度指标确定 (30)五、建井工期 (30)第六章采煤方法 (31)第一节采煤方法的选择 (31)一、采煤方法的选择及其依据 (31)二、回采工作面的个数、产量及装备 (31)三、回采工作面回采方向与接替 (32)四、采区及工作面回采率 (32)第二节确定采（盘）区巷道布置与要素 (32)第三节回采工艺及劳动组织 (34)一、回采工艺 (34)二、劳动组织形式 (35)第四节采（盘）区的准备与工作面接替 (36)一、巷道断面和支护形式 (36)二、巷道掘进进度指标 (36)三、回采工作面个数和回采面的机械配备 (36)四、矿井采掘比例关系和掘进矸石率 (38)五、工作面接替 (39)第七章井下运输 (39)第一节运输系统和运输方式的确定 (39)第二节运输设备的选择和计算 (40)一、矿车、材料和人车 (40)二、大巷内运输设备的选型 (42)第八章矿井提升 (42)第一节主斜井的提升 (42)一、设计依据 (42)二、参数及计算 (43)第二节副斜井的提升 (46)一、条件及情况简述 (46)二、设计依据 (46)三、钢丝绳的选择 (46)四、提升机选择 (47)五、相对位置 (47)六、选电动机 (47)第三节矿井的排水 (47)一、水泵的验算 (48)二、管路选择 (48)第九章矿井通风与安全 (48)第一节风量的计算 (48)一、采煤工作面实际需要风量的计算 (49)二、掘进工作面实际需要风量的计算： (50)三、硐室实际需要风量 (51)四、其它用风地点风量 (51)第二节矿井通风系统和风量分配 (52)一、通风方式 (52)二、风井数目、位置、服务范围及服务年限 (52)三、掘进通风及硐室通风 (52)四、通风系统和风量分配 (52)第三节计算负压及等积孔 (53)一、计算原则 (53)二、计算方法 (54)第四节选择矿井通风设备 (56)一、选择主扇 (67)二、选择电动机 (58)第五节安全生产技术措施 (59)一、煤尘爆炸的防止措施 (59)二、煤及瓦斯突出的预防措施 (59)三、矿井水灾预防措施 (59)四、火灾预防措施 (60)五、防止冒顶事故的措施 (60)六、避难硐室和避灾路线 (60)七、矿山救护队的设置 (60)第十章经济部分 (61)第一节矿井设计概算 (61)一、井巷工程概算的编制依据 (61)二、井巷工程概算的编制方法 (62)三、矿建工程费用的计算方法 (62)第二节劳动定员和劳动生产率 (63)一、定员范围 (63)二、定员依据 (63)三、定员方法 (63)四、计算劳动生产率 (65)五、汇编设计技术经济指标 (65)致谢 (68)参考文献 (69)摘要本设计所选的题目为《》，根据吕梁市离石区菁蒿焉煤矿提供的菁蒿焉煤矿的井田概况和地质特征资料。
般部分1矿区概述与井田地质特征1.1矿区概述1.1.1矿区地理位置桃园井田位于平原中部，区地势平坦，大多为农田，朱王庄位图1一1 桃圆矿交通位置示意图于区，人口较多，采区围地面标高+22.99~+24.9m,人工沟渠较多，有二沟、三沟、四沟流经本区，进矿公路穿过其间。
本矿北距市约12km,市约70km,南距市75km,京沪铁路从东北部穿过，且附近有宿县，凌家桥，西寺坡三个车站，宿蚌（206国道）公路自南经西侧穿过，交通极为便利，如图1.1所示。
供电：本矿位于宿县矿区南部，矿井供电从南坪220∕110∕35kv专用供电.1.1.2矿区气候条件本区属季风暖温带湿泗气候，年降水量平均900mm左右，无霜期约200天，年平均温度15℃,最高气温40℃,最低气温-23℃, 土壤冻结深度150mm。
据史料记载，本区属于4~6级地震区，地震烈度为7级。
1.1.3矿区的水文情况汾河从本区以南约 2.5km处流过，为常年有水河流。
在工业广场和工人村附近作过洪水位调查，最高洪水位出现在1963年，位于家小队村西。
洪水一般在暴雨后形成，低洼处积水一般0.20〜0.50m,雨后1〜3天即可退落。
1.2井田地质特征矿井围南以皖北矿物局祁南矿为界，北以煤层边界为界，西以煤层露头为界，东以煤层7250标高为界，东部开采边界有扩大的可能，因为煤层赋存较深有可能有未探明的储量，水平投影线，呈类似矩形。
井田走向长度为7. 91-8. 23km,平均走向长度为8. 1km,倾斜宽为2. 86-3. 22km,平均为3.1 km,平均倾角为18度，2井田水平宽度为2.71-3.04 km,水平面积为23. 24km。
1.2.1煤系地层本区为巨厚松散层覆盖的隐蔽煤田，新生界松散层厚278. 7〜288.38米，平均284.33m。
地层由老到新有奥系、石炭系、二叠系、第三系和第四系，区煤岩层基本为走向南北、倾向东的单斜构造，煤层倾角16°〜20° ,由南向北逐渐变大，大多在18°左右，产状变化不大。
桃园煤矿1035工作面注浆堵水工程方案设计淮北矿业集团勘探工程有限责任公司二〇一三年二月桃园1035工作面注浆堵水工程设计方案 第- 2 -页淮北矿业集团勘探工程有限责任公司- 2 -桃园1035工作面注浆堵水工程方案设计编制单位： 淮北矿业集团勘探工程有限责任公司 总 经 理： 王建设 总工程师： 李 泉 项目负责人：李 泉设计编写： 张育宝 胡统先 束学照 郭永 校 对： 张育宝审 核： 李 泉 叶礼明二〇一三年二月九日桃园1035工作面注浆堵水工程设计方案第- 3 -页目录第一章基本情况..................................... - 4 - 第二章堵水工程方案设计............................ - 5 - 第一节总体方案..................................... - 5 -第二节钻探工程设计................................ - 6 -第三节注浆工程设计................................ - 7 - 第三章工期安排.................................... - 8 - 第四章工程费用概算................................ - 9 -————————————————————————————————————————————————淮北矿业集团勘探工程有限责任公司- 3 -桃园1035工作面注浆堵水工程设计方案 第- 4 -页淮北矿业集团勘探工程有限责任公司- 4 -第一章 基本情况2013年2月3日凌晨0点35分，桃园煤矿南三采区1035切眼掘进工作面发生底板特大突水灾害，估算初期突水量2.9万m 3/h ，远远超过矿井排水能力，造成矿井被淹。
一、突水经过1035工作面位于桃园矿南三采区南翼，该工作面上覆的71煤层7131工作面已经开采。
桃园矿高压防水闸墙设计与施工实践文章对桃园矿Ⅱ6轨道大巷防水闸墙的设计思路与施工中遇到的问题进行了详细分析，并提出了合理的解决方法。
标签：防水闸墙；突水；浇铸；注浆加固1 概述桃园矿Ⅱ6轨道大巷在10煤层底板施工，工程施工期间主要受底板太原组灰岩水及顶底板砂岩裂隙水威胁。
巷道施工期间发生底鼓并突水，突水水量35m3/h。
采取注浆工程堵水，钻孔施工过程中单孔最大灰岩涌水量150m3/h，巷道退后改向。
为确保巷道施工安全，采取防水闸墙封闭原巷道。
2 突水巷道水文及地质概況Ⅱ6轨道大巷位于10煤层底板、太原组一灰顶板，突水点巷道底板标高-788.5m，上距10煤层底板法距40m，下距一灰顶界法距11m，煤岩层平均倾角40°。
巷道内主要岩性为砂岩、泥岩，采用“U型棚+注+锚”支护，巷道尺寸5.2m×4.2m。
巷道近平行于岩层走向施工，突水点附近太灰孔实测水压为4.4MPa。
3 防水闸墙的计算及设计防水闸墙的位置选在距离底鼓15m围岩未受破坏处，对周围岩石取样委托中国矿业大学进行力学指标测试，得到水闸墙附近参考岩石强度指标为：抗压强度18.74MPa，破坏载荷36.15KN。
墙体采用钢筋混凝土结构，混凝土型号选用C30，轴心抗压强度14.30MPa、弯曲抗压强度16.50MPa、抗剪强度1.4MPa。
根据实测突水水压4.4MPa，留设1.5倍安全系数，设计抗水压能力为6.6MPa。
3.1 墙体厚度计算根据《采矿工程设计手册》墙体厚度计算公式为：式中：L-闸门墙体长度；P-闸门墙体的设计水压，取6.6MPa；？酌0-结构的重要性系数，取1.1；？酌f-作用的分项系数，取1.3；？酌d-结构系数，取1.75；L1-闸门墙体应力衰减段计算长度，m；ln-自然对数符号；ft-混凝土轴心抗拉强度设计值，取1.43N/mm2；L0-闸门墙体应力回升段长度，取2.0m；3.2 墙体嵌入围岩深度计算墙体嵌入围岩深度计算公式为：3.3 参数选取由于本次设计承受水压达6.6MPa，从安全的角度考虑，水闸墙采用双段楔形墙体设计，厚度取10m，嵌入围岩深度取2.0m。
桃园煤矿防水闸墙设计与施工【摘要】本文根据桃园煤矿ⅱ6轨道大巷实际情况，在分析其涌水状况下，制定巷道水闸墙相关的设计，通过实践检验，其堵水取得了预期的效果，为相似矿井的水害防治提供了有力的技术借鉴。
【关键词】水闸墙；设计；施工；水害防治0 概况桃园煤矿位于安徽省宿州市境内。
北界为f1断层，南部以第10勘探线为界与祁南煤矿毗邻，西界为10煤层露头线，东界至32煤层-800m水平投影线。
矿井走向南北长约15km，倾向东西宽1.5～3.5km，面积29.45km2。
桃园煤矿于1995年11月15日正式投产，矿井采用立井分水平阶段石门开拓方式，分两个水平开采。
第一水平标高为-520m，第二水平标高为-800m，回风水平标高为-310m。
矿井生现核定生产能力为180万吨/年。
桃园煤矿各主采煤层顶底板砂岩裂隙含水层（段）是矿井充水的直接充水含水层，一般富水性较弱。
四含是矿井充水的间接充水含水层，是浅部煤层开采时矿井充水的重要补给水源之一，一般富水性弱。
太灰和奥灰岩溶裂隙含水层具水压高、来势猛、水量大的特征，是矿井安全生产的重要隐患之一，防治水工程量较大。
本矿为以裂隙含水层充水为主的矿床，水文地质条件复杂，即ⅱ类三型。
ⅱ6轨道大巷外段南起ⅱ4皮带大巷，北至f2断层，巷道近平行于岩层走向，岩层层位为10煤底板下，一灰顶界面上，巷道内主要岩性为粉砂岩、泥岩，巷道采用“u型棚+注+锚”支护，净断面宽5.2m，高4.2m。
该巷道在掘进施工期间发生底鼓并出水，出水点岩性为泥岩，巷道底板标高-788.4m。
巷道上距10煤层底板法距39m、下距一灰顶界法距12m。
2012年10月15日在注浆堵水施工过程中，钻孔单孔最大灰岩涌水量为100m3/h～150m3/h，至此巷道被迫停头整顿。
1 防水闸墙设计位置选择1.1 选择原则（1）所选位置应不受井下采动的影响；（2）应尽可能选择在较致密岩（煤）层内；（3）应远避断层和岩石破碎地带；（4）不受多煤层开采因素影响；（5）小断面、原有光爆锚喷成型较好的直线段巷道内（6）在矿井水文地质条件复杂地区，进行采区设计时，必须根据水患威胁情况，必须在其附近保留足够的防水煤（岩）柱。
淮北矿业（集团）有限责任公司桃园煤矿“2.3”突水事故调查报告2013年2月3日0时20分，淮北矿业（集团）有限责任公司桃园煤矿（以下简称桃园煤矿）南三采区1035切眼掘进工作面发生突水事故，突水量为29000 m3/h，突水总量320万m3，事故造成全矿井被淹、1人死亡。
死者都昌奎，男，48岁，初中文化，1985年4月参加工作，安徽省濉溪县宋疃镇人，桃园煤矿通风区一水平炸药库管理员。
突水事故发生后，省委书记张宝顺、省长李斌作出重要批示，要求全力以赴救援，把矿工生命安全放在第一位，把损失降到最低；副省长杨振超、省政府原副秘书长黄晓武，省安全监管局、省国资委、安徽煤矿安全监察局、省经济和信息化委煤炭办、淮北市委市政府、宿州市政府主要领导立即赶赴现场指导事故救援工作。
淮北矿业（集团）有限责任公司（以下简称淮北矿业集团）及桃园煤矿启动事故应急预案，成立应急救援指挥部，组织井下人员撤离，并组织淮北矿业集团军事化救护消防大队等相关部门抢险救援。
至2月4日20时24分，鉴于已不具备安全施救条件，事故抢险救援工作停止。
依据《中华人民共和国安全生产法》、《煤矿安全监察条例》、《生产安全事故报告和调查处理条例》、《煤矿生产安全事故报告和调查处理规定》等法律法规的规定，2月5日，安徽煤矿安全监察局淮北监察分局组织淮北市监察局、市公安局、市总工会成立淮北矿业（集团）有限责任公司桃园煤矿“2·3”突水事故调查组（以下简称事故调查组），并邀请淮北市人民检察院派员参加。
安徽煤矿安全监察局副局长周德昶现场指导事故调查工作，安徽煤矿安全监察局、省经济和信息化委派员参加事故调查（事故调查组人员名单见附件1）。
事故调查组下设技术组和管理组，并聘请8名专家协助调查，分别参与事故技术分析和事故直接经济损失分析。
事故调查组坚持科学严谨、实事求是、依法依规、注重实效和“四不放过”原则，通过调查取证、科学分析，查清了事故发生的经过、原因，认定了事故的性质和责任，对事故责任人和责任单位提出了处理建议，提出了防范措施。
原始资料根据山西省煤矿企业兼并重组整合工作领导组办公室文件晋煤重组办发〔2010〕66号文“关于调整晋中市灵石等四县（市）兼并重组整合主体企业的批复”，同意山西介休大佛寺桃园煤业有限公司单独保留，井田面积不变，主体企业为山西介休大佛寺煤业有限公司。
设计生产能力600kt/a。
第一节供电电源一、地方及矿区电力系统现状矿井附近现有介休市电力公司所属的介休市110/35/10kV变电站一座、师屯南35/10kV变电站一座。
介休市110/35/10kV变电站位于该矿井东北约9km，110kV双回路供电，双回路供电电源引自220/110/35kV绵山变电站110kV侧介休Ⅰ、Ⅱ线。
变电站内设两台变压器，容量为2×31.5MVA。
师屯南35/10kV变电站为电力部门新改造的变电站，位于该矿井东北约7km，35kV双回路供电，供电电源引自介休市110/35/10kV变电站35kV介师Ⅰ、Ⅱ线。
变电站内设两台变压器，容量为2×10MVA。
矿井供电现状：矿井目前采用10kV双回路供电，一回路引自师屯南35kv变电站，经师煤线路，由LGJ-70mm2钢芯铝铰架空线引入；另一回路引自师屯南35kv变电站，经师田线路，由LGJ-70mm2钢芯铝铰架空线引入。
在矿井主井区建有一座10/0.4k 主井区变电站，在风井区建有一座10/0.4kV风井区变电亭，采用10KV双回路向井下供电。
设计的矿井供电系统：由于矿井现进行600kt/a吨兼并重组，矿井负荷增加，矿井现有10kV双回路供电线路均为“T”接线路，不符合《煤矿安全规程》第441条规定的要求。
矿井兼并重组建成后，矿井工业场地西方向约2.5km处新建大佛寺35kV变电站一座，该站的一回供电电源引自介休市110kV变电站35kV出线间隔，为35kV 架空专用线路，导线型号为LGJ-240mm2，输电距离约13km 。
另一回供电电源引自灵石曹村英武110kV变电站的35kV出线间隔。
桃园煤矿项目设计说明书1井田概况及地质特征1.1矿区井田地理概况1.1.1矿区地理、交通及地形（1）矿井位置、围桃园煤矿位于省市墉桥区北寨乡、桃园镇、祁县镇境。
北距市约11km，南距市约75km。
其北界为F断层，南部以第10勘探线为界与祁南煤矿毗邻，西界为10煤层露头1煤层-800m底板等高线的水平投影线。
矿井走向长约15km，倾向宽1.5～线，东界至323.5km，面积29.45km2。
地理坐标：X=33°28′22″～33°36′15″Y=116°58′44″～117°2′31″（2）交通条件本矿井交通极为方便，京沪铁路从本矿东北通过，北距站约11km,东距西寺坡站约7km，煤矿铁路运输专线在宋庄站与青芦铁路接轨；公路206国道宿（州）蚌（埠）段从矿井西部穿过，可直通全国各地。
淮河支流浍河从矿井过，浍河可通航小型机动船，直接进入淮河（见图1-1）。
图 1-1 矿井交通位置图京沪铁路在井田东北通过，在本井田附近有、凌家桥、西寺坡等三个车站。
自京沪线芦岭车站至附近大城市的距离见表1-1：表1-1 芦岭车站至下列各站距离表裕溪口100 65 313 246 551 911 323宿蚌公路在井田西侧通过。
系沥青路面，桃园至西寺坡公路横穿井田中部，系碎石路面，晴雨均可通车，交通方便。
（3）矿区地形本矿位于平原中部，区地势平坦，海拔标高为+20.3～+27.10m，一般在+23.5～+24.5m之间。
本矿区属淮河流域。
矿区没有大的河流，农用人工灌渠纵横。
历年最高洪水位+24.5m，对矿坑及矿井建设影响不大。
矿区，有桃园镇和许多自然村，人口较密。
地表下潜水丰富，一般居民生活用水及部分工业用水皆取于此。
1.1.2矿区气候及地震强度（1）气象本区气候温和，属北温带季风区海洋～大陆性气候。
气候变化明显，四季分明，冬季寒冷多风，夏季炎热多雨，春秋两季温和。
据市气象局观测资料，年平均气温14.6℃，最高气温40.3℃，最低气温-12.5℃。
年平均降雨量766mm，雨量多集中在7、8月份。
最大冻土深度0.17m，最大风速20m/s，年平均风速2.2 m/s，主导风向为东～东北风。
无霜期210～240天，冻结期一般在12月上旬至次年2月中旬。
（2）地震据历史资料记载，省北部地区自公元925年以来发生有感地震40余次，其中从1960年以来，发生较大的地震有7次。
根据省地震局1996年编制出版的地震列席区划图查得，本区属于4～6级地震区，地震烈度为7度。
1.2矿井地质特征1.2.1矿井地质构造（1）区域地层概况桃园煤矿位于煤田的东南缘，在地层区划分上属于华北地层区鲁层分区徐宿地层小区。
本区地层出露很少，多为第四系冲、洪积平原所覆盖。
区发育的地层由老到新为青白口系（Zq）、震旦系（Zz）、寒武系（∈）、奥系（O1+2）、石炭系（C）、二叠系（P）、侏罗系（J）、白垩系（K）、第三系（E+N）、第四系（Q）。
（2）矿井地层矿井无基岩出露，均为巨厚松散层所覆盖，经钻孔揭露，地层由老到新有奥系、石炭系、二叠系、第三系和第四系。
从老到新简述如下（见综合柱状图）：1）奥系（O）本系地层揭露不全。
98观1孔揭露116.20m，大致为本系的中部地层。
石灰岩为浅灰～深灰色，局部显肉红色调。
隐晶～细晶质，局部含泥质或白云质，下部见有燧石结核，方解石脉较发育。
2）石炭系（C）①中统组（C2）98观3孔揭露地层厚度26.75m，下部为灰黑～黑色的泥岩，上部为灰色的粉砂岩夹薄层泥岩以及青灰～灰白色，隐晶质结构的石灰岩。
与下伏地层呈不整合接触。
②上统组（C3t）矿井本组地层没能连续揭露。
98观3钻孔连续揭露本组地层厚度172.76m（大致为二灰以下地层）。
岩性由浅海相石灰岩和过渡相的砂岩、粉砂岩、泥岩、薄煤层组成。
其中石灰岩占地层厚度的35％左右，三、四、八、九等四层石灰岩厚度较大。
一灰为本矿重要标志层。
本组含有薄煤层，局部有可采点，属极不稳定煤层。
本组地层为浅海相、滨海相、潮坪相及过渡相沉积，其主要特征为：随海水进退，地层呈旋回出现。
与下伏地层呈整合接触。
3) 二迭系（P）①下统组（P1s）下部以组顶部一灰之顶为界，上部以铝质泥岩之底为界。
地层厚度一般在115m左右。
组为本矿主要含煤地层之一。
岩性以砂岩、粉砂岩为主，其次为泥质岩或煤层。
上部色较浅，多为灰～浅灰～浅灰白色，局部略呈灰绿色调；下部色较深，一般为灰～深灰色。
砂岩成份以石英为主，鲕状，条带状及椭球状菱铁结核。
10煤层上砂岩含岩屑胶结疏松；10煤层下部砂岩层面有大量云母，常与粉砂岩或泥岩薄层组成互层状，具缓波状～水平状层理，见有底栖动物通道等。
底部为厚20m左右的海相泥岩，灰黑色，致密均一，具水平层理，含少量动物化石，底部含菱铁质结核。
含10、11两个煤层（组）。
10煤层为本矿主要可采煤层。
与下伏地层呈整合接触。
②下统下石盒子组（P1x）底界为铝质泥岩之底，上界为K3砂岩之底，地层厚度一般225m左右。
由中细粒砂岩、粉砂岩、泥岩及煤层组成。
自下而上，岩石颜色逐渐变浅，砂岩粒度逐渐变粗。
其主要特征如下：下部：6煤组至铝质泥岩段，砂岩及部分粉砂岩由炭质、泥质及菱铁质显示水平、波状、透镜状层理，泥岩、粉砂岩中产植物化石丰富。
本段含煤层数多，含煤性较好。
含有6、7、8、9等四个煤层（组）。
底部普遍发育一层铝质泥岩，浅灰～铝图1-2 综合柱状图地层系统界系统柱 状岩层厚度最小最大平均岩性描述由粉砂粘土质砂及砂质粘土组成。
由砂质粘土、粘土、细砂、粉砂及粘土质砂组成。
由砂质粘土、粘土、细砂细中砂及中砂组成，夹有薄层粉砂、粘土质砂、砂质粘土、粘土层。
大部为粘土及砂质粘土，夹有数层泥灰岩及钙质粘土。
岩性较杂，有砾石、砾岩、粘土质砾岩、砂层、粘土质砂等含水层。
为一套红色砂岩，本区揭露很少，情况不详。
以中细粒粉砂岩为主，泥岩较少，偶见粗砂岩及煤线。
一般含煤1-3层，最多可达7层，1煤层发育较好，煤质低劣，灰分含量较高。
顶部以泥岩为主，中上部以粉砂岩中细砂岩为主，夹泥岩，下部以泥岩为主。
一般含煤1-3层，最多可达10层，多不可采，煤质低劣，煤层间距10-30m。
以泥岩粉砂岩为主，矿物成分较复杂。
含煤一般1-4层，最多可达9层，32煤发育较好，为结构复杂~较复杂的含灰分较高的煤层。
上部以粉砂岩泥岩为主，中部为中粒石英长砂岩发育较好，下部以花斑状泥岩为主。
含煤1-3层，分上下两组。
以泥岩为主。
7煤组以上主要为泥岩粉砂岩，以下主要为中粒砂岩，8煤组上下有时相变为细条带状水平层理的砂泥岩互层，本段为下石河子组主要含煤段，共含煤5组，其中71煤层发育较好，煤层多属半暗-半亮型，松软易碎。
10煤以上以粉砂岩泥岩为主，夹少量细砂岩，本段含煤两组，10煤为主要可采煤层，结构较复杂煤层稳定，11煤多不可采。
以薄层状石灰岩为主，夹细碎屑岩，石灰岩一般8-11层。
夹铝质泥岩粉砂岩，具有少量黄铁矿晶体。
灰-深灰色、隐晶-细晶质，厚层状，具有豹皮状构造。
奥陶系新生界第四系全新统更新统10301511.270.830第三系上新统中新统渐新统20.3102.25552.6108.780039.915石炭系上石炭系中石炭系中奥陶系古生界1.350.510000.190.18000.221.820.930.600.350.370.250.870.360.630.390.53二迭系上二迭统下二迭统2.150.760 1.810.5704.531.1412324515261626371728182910110 2.240.910 2.250.910 1.880.770 1.570.950 3.4 1.080 3.630.840 4.1 2.090 3.73 1.450 2.310 6.67 2.7300.77灰色，具紫、油黄等杂色斑块，含菱铁鲕粒，块状构造。
上部：在粉砂岩和泥岩中，含较多瘤状及状菱铁质结核。
在煤层附近植物化石较丰富。
本段含煤性较下部差，含4、5两个煤层（组）。
本组含4、52、61、63、71、72、82等七个可采煤层，其中71、82煤层为本矿主要可采煤层。
与下伏地层呈整合接触。
③上统上石盒子组（P2s）本矿井围未见顶界，揭露地层厚度350m，由砂岩、粉砂岩、泥岩和煤层组成。
按其主要特征，大致可分两部分：下部：自底部的K3砂岩到1煤层（组），以具紫、油黄色杂斑的泥岩、粉砂岩及灰绿色、浅灰色细～中粒砂岩为主，泥岩、粉砂岩中含较多量的菱铁鲕粒，植物化石及炭屑少见；煤层附近多为灰～深灰色的泥岩、粉砂岩，产丰富的植物化石。
底部K3砂岩，为灰白色、厚层状、细～粗粒结构的长石石英砂岩，成份以石英为主，次为长石，硅质胶结，具交错层理，层面上可见蜂窝状构造。
此层砂岩在本矿井发育不够特征，其表现为粒度偏细。
上部：包括1煤层组及其以上地层，以灰绿色、灰白色中细粒砂岩、粉砂岩为主，夹少部分杂色泥岩，偶见粗砂岩及煤线。
粉砂岩中具缓波状层理，砂岩可见交错层理。
中上部砂岩粒度较下部粗，成份变杂。
本组含1、2、3等三个煤层组，其中32煤层为本矿井主要可采煤层。
与下伏地层呈整合接触。
4) 第三系（R）①渐新统（E3）本统地层为坡积、残积堆积物，不整合于下伏地层之上。
全层厚度0～47.30m，平均22m。
本矿北部古地形有一低盆，厚度较大。
其它地段大多在20m以下。
主要岩性为砾石、砾岩、砂砾、粘土砾石、砂层、砂质粘土、粘土及钙质粘土等，在砂质粘土中混杂着较多的钙质团块和砾石块。
②中新统（N1）厚度61.5～121.1m，平均94m，为湖相沉积，主要由灰绿色粘土和砂质粘土组成。
分层厚度大、塑性强、分布稳定，具45°静压滑面，局部含有石膏聚结体和单晶体。
局部有泥灰岩和钙质粘土，还夹有多层棕红、棕黄色砂层和粘土质砂透镜体。
③上新统（N2）地层总厚60～120m，平均95。
底部为灰白色、棕黄色中细砂、细砂为主，含有砾石及粘土质砾石。
中部为棕红、棕黄色中细砂、细砂及少量砂砾层，其间夹有粘土、砂质粘土、泥灰岩和钙质粘土。
上部为棕红、棕黄和褐黄色细砂、粘土质砂、砂质粘土及粘土层。
顶部有砂礓和铁锰质结核富集。
中上部普遍有1～3层钙质胶结的砂岩（盘）。
有明显的水平层理，为河湖相沉积，与下伏中新统呈整合接触。
5）第四系（Q）①更新统（Q1～3）厚度35～80m,平均52m，由黄、灰黄和褐黄色中、细砂、粉砂、粘土质砂夹砂质粘土或粘土组成，北部砂层较多，南部粘土类层增厚。
底部有一层中粗或中粒砂夹小砾石。
砂层中见有水平层理和河流相特征。
层中夹有较多砂礓、钙质团块和铁锰结核，含有螺蚌化石。
②全新统（Q4）厚度25～57.80m,平均32m，北部厚南部薄。
灰黄、浅黄色粉砂、粘土质砂及砂质粘土、粘土相间组成。
