雷达原理复习要点第一章（重点）1、雷达的基本概念雷达概念(Radar)：radar的音译，RadioDetectionandRanging的缩写。
无线电探测和测距，无线电定位。
雷达的任务：利用目标对电磁波的反射来发现目标并对目标进行定位，是一种电磁波的传感器、探测工具，能主动、实时、远距离、全天候、全天时获取目标信息。
从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息？斜距R:雷达到目标的直线距离OP方位α:目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。
仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或高低角。
2、目标距离的测量测量原理式中，R为目标到雷达的单程距离，为电磁波往返于目标与雷达之间的时间间隔，c为电磁波的传播速率(=3×108米/秒)距离测量分辨率两个目标在距离方向上的最小可区分距离最大不模糊距离3、目标角度的测量方位分辨率取决于哪些因素4、雷达的基本组成雷达由哪几个主要部分，各部分的功能是什么同步设备：雷达整机工作的频率和时间标准。
发射机：产生大功率射频脉冲。
收发转换开关:收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。
天线：将发射信号向空间定向辐射，并接收目标回波。
接收机：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。
显示器：显示目标回波，指示目标位置。
天线控制(伺服)装置：控制天线波束在空间扫描。

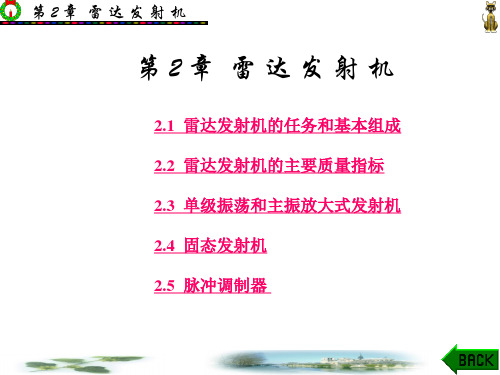

电源第二章1、雷达发射机的任务为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去2、雷达发射机的主要质量指标工作频率或波段、输出功率、总效率、信号形式、信号稳定度3、雷达发射机的分类单级振荡式、主振放大式4、单级振荡式和主振放大式发射机产生信号的原理，以及各自的优缺点单级振荡式：脉冲调制器：在触发脉冲信号激励下产生脉宽为τ的脉冲信号。
优点：简单、廉价、高效；缺点：难以产生复杂调制，频率稳定性差，脉冲间不相干；主振放大式：固体微波源：是高稳定度的连续波振荡器。
多普勒速度回波的识别和分析Ø径向速度的基本特征Ø晴空和大面积降水多普勒速度图像Ø对流风暴的多普勒速度图像FinePrint Software, LLC16 Napier LaneSan Francisco, CA 94133Tel: 415-989-2722Fax: 209-821-7869l尽管多普勒雷达只能测量到径向风分量，但径向风分量的空间分布也可显示重要气象过程的特点，通过对典型的多普勒速度场的特征图象识别来推断实际风场。
l从径向分量的标量场中判断出风场矢量，不仅需要依据数学和天气学的知识，还需要有很好的想象力。
l用这种方法可以判断出风场的基本趋势与大致分布，特别是零速线的走向就是一个很好的判识特征。
零径向速度的意义n该点的真实风速为零n 该点的真实风向与该点相对于雷达的径向垂直l 对于风向均匀或风速连续变化的情况，零速度点的风向是由临近的负速度区，垂直该点的径向吹向正速度区。
径向速度图中，正速度表示目标物运动是离开雷达的负速度表示目标物运动是朝向雷达的速度值接近0的线，叫零速度线l多普勒天气雷达通常采用体积扫描方式（多仰角PPI扫描），以雷达为中心，径向距离的增加代表了距地面高度的增加。
径向速度特征的分析原则l零速度线特征n根据投影关系，风向与零速线走向垂直；n零速线经过雷达中心点（原点）；n由零速线向两侧推断速度模糊。
l远离分量（+）和趋近分量（-）的分布特征n分析它们与原点、距离圈、径向的对称关系、面积大小l风向随高度分布特征n对于大面积降水，根据热成风原理，风随高度顺时针旋转--暖平流，反之，风随高度逆转--冷平流n对于局地的对流性降水，在不满足热成风原理时，注意分析风随高度的垂直切变结构（或垂直涡旋结构）晴空和大面积降水多普勒速度图像零径向速度所在处的方位角与风向互相垂直风向风速不随高度变化风速风向均不随高度变化风速随高度变化，风向不变风向不变，风速随高度增加风速随高度变化，风向不变风向不变，风速随高度先增后减风速不变，风向随高度顺转风速不变，风向随高度逆转风速不变，风向随高度先顺转后逆转风向随高度顺转，风速增加风向随高度顺转，风速增加（地面风速不为零）风向顺转，风速先增后减风向突变90゜，上下两层风速先增后减风向突变180゜，上下两层风速先增后减风向垂直方向不连续实测的多普勒速度图像大尺度连续风场的识别风向随高度不变，风速最大的高度不同风速相同，风向辐散风速相同，风向辐合锋面移向测站时锋面移过测站时非均匀水平风场锋面过境后继续向东南方向移动非均匀水平风场向测站移动的中小尺度锋面的实测多普勒速度图像实测的风向随高度变化的速度图中尺度气旋中小尺度气旋可用理想垂直轴对称气旋环流的蓝金（Rankine)模式来模拟，对流风暴的多普勒速度图像Rankine 模式的切向速度分布示意当回波在雷达站正北方向，气旋和反气旋的速度型典型中尺度气旋受环境南风影响的中尺度气旋典型中尺度气旋速度图像：纯旋转，右正左负，零速线与径线平行中尺度反气旋速度图像：纯旋转，左正右负，零速线与径线平行注意：台风尺度，速度模糊中小尺度辐合辐散轴对称辐散气流中小尺度辐合辐散附加南风环境风辐散气流的速度图像：外正内负，零速线与距圈平行辐合气流的速度图像：外负内正，零速线与距圈平行微下击暴流辐合型气旋辐合型气旋的速度图像：注意零速线走向，兼具辐合与旋转的零速线特征中尺度气旋成熟阶段的气流结构和相应的径向速度分布特征(由Oklahoma 的观测统计得出，雷达在正南）a 低层上升气流下面的辐合运动结合中气旋转动，形成辐合性气旋b 中下层为纯气旋运动c 中上层，风暴顶部的辐散运动与中下层纯气旋运动相结合，形成气旋性辐散d 中气旋顶以上的风暴顶部为纯辐散气流，注：有的风暴回波顶较低、或中气旋向上伸展很高、或距雷达很近而探测仰角不高时，此特征可能探测不到据统计：从a 到d 大约3-5km 高度a 低层-辐合旋转 b 中低层-纯旋转c 中高层-辐散旋转d 高层-纯辐散辐合辐散和中尺度气旋结合。
第一章1、雷达的基本概念：雷达概念(Radar)，雷达的任务是什么，从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息答：雷达是一种通过发射电磁波和接收回波，对目标进行探测和测定目标信息的设备。
任务：早期任务为测距和探测，现代任务为获取距离、角度、速度、形状、表面信息特性等。
回波的有用信息：距离、空间角度、目标位置变化、目标尺寸形状、目标形状对称性、表面粗糙度及介电特性。
获取方式：由雷达发射机发射电磁波，再通过接收机接收回波，提取有用信息。
2、目标距离的测量：测量原理、距离测量分辨率、最大不模糊距离 答：原理：R=Ctr/2距离分辨力：指同一方向上两个目标间最小可区别的距离 Rmax=…3、目标角度的测量：方位分辨率取决于哪些因素答：雷达性能和调整情况的好坏、目标的性质、传播条件、数据录取的性能 4、雷达的基本组成：哪几个主要部分，各部分的功能是什么 答：天线：辐射能量和接收回波发射机：产生辐射所需强度的脉冲功率 接收机：把微弱的回波信号放大回收信号处理机：消除不需要的信号及干扰，而通过加强由目标产生的回波信号 终端设备：显示雷达接收机输出的原始视频，以及处理过的信息 习题：1-1. 已知脉冲雷达中心频率f0＝3000MHz ，回波信号相对发射信号的延迟时间为1000μs ，回波信号的频率为3000.01 MHz ，目标运动方向与目标所在方向的夹角60°，求目标距离、径向速度与线速度。
685100010310 1.510()15022cR m kmτ-⨯⨯⨯===⨯=m 1.010310398=⨯⨯=λKHzMHz f d 10300001.3000=-=s m f V d r /5001021.024=⨯==λsm V /100060cos 500=︒=波长：目标距离：1-2.已知某雷达对σ=5m2 的大型歼击机最大探测距离为100Km，1-3.a）如果该机采用隐身技术，使σ减小到0.1m2，此时的最大探测距离为多少？1-4.b）在a）条件下，如果雷达仍然要保持100Km 最大探测距离，并将发射功率提高到10 倍，则接收机灵敏度还将提高到多少？1-5.KmKmR6.3751.010041max=⎪⎭⎫⎝⎛⨯=dBkSkSii72.051,511.010minmin-===∴⨯=⨯b）a）第二章：1、雷达发射机的任务答：产生大功率特定调制的射频信号2、雷达发射机的主要质量指标答：工作频率和瞬时带宽、输出功率、信号形式和脉冲波形、信号的稳定度和频谱纯度、发射机的效率3、雷达发射机的分类单级震荡式、主振放大式4、单级震荡式和主振放大式发射机产生信号的原理，以及各自的优缺点答：单级震荡式原理：大功率电磁震荡产生与调制同时完成，以大功率射频振荡器做末级优点：结构简单、经济、轻便、高效缺点：频率稳定性差，难以形成复杂波形，相继射频脉冲不相参主振放大式原理：先产生小功率震荡，再分多级进行调制放大，大功率射频功率放大器做末级优点：频率稳定度高，产生相参信号，适用于频率捷变雷达，可形成复杂调制波形缺点：结构复杂，价格昂贵、笨重是非题：1、雷达发射机产生的射频脉冲功率大，频率非常高。
