雷达知识点总结1.雷达的工作原理1 雷达测距原理超高频无线电波在空间传播具有等速、直线传播的特性，并且遇到物标有良好的反射现象。

用发射机产生高频无线电脉冲波，用天线向外发射和接收无线电脉冲波，用显示器进行计时、计算、显示物标的距离，并用触发电路产生的触发脉冲使它们同步工作。

2 雷达测方位原理（1）利用超高频无线电波的空间直线传播；（2）雷达天线是一种定向型天线；（3）用方位扫描系统把天线的瞬时位置随时准确地送到显示器，使荧光屏上的扫描线和天线同步旋转，于是物标回波也就按它的实际方位显示在荧光屏上。

雷达基本组成（1）触发电路（Trigger Circuit）（2）作用：每隔一定的时间产生一个作用时间很短的尖脉冲（触发脉冲），分别送到发射机、接收机和显示器，使它们同步工作。

（3）（4）发射机（Transmitter）（5）作用：在触发脉冲的控制下产生一个具有一定宽度的大功率高频的脉冲信号（射频脉冲），经波导馈线送入天线向外发射。

参数：X波段：9300MHz—9500MHz （波长3cm）S波段：2900MHz—3100MHz （波长10cm）（6）天线（Scanner; Antenna）（7）作用：把发射机经波导馈线送来的射频脉冲的能量聚成细束朝一个方向发射出去，同时只接收从该方向的物标反射的回波，并再经波导馈线送入接收机。

参数：顺时针匀速旋转，转速：15—30r/min（8）（9）接收机（Receiver）作用：将天线接收到的超高频回波信号放大，变频（变成中频）后，再放大、检波，变成显示器可以显示的视频回波信号。

（5）收发开关（T-R Switch）作用：在发射时自动关闭接收机入口，让大功率射频脉冲只送到天线向外辐射而不进入接收机；在发射结束后，能自动接通接收机通路让微弱的回波信号顺利进入接收机，同时关闭发射机通路。

（6）显示器（Display）作用：传统的PPI显示器在触发脉冲的控制下产生一条径向的距离扫描线，用来计时、计算物标回波的距离，同时这条扫描线由方位扫描系统带动天线同步旋转。

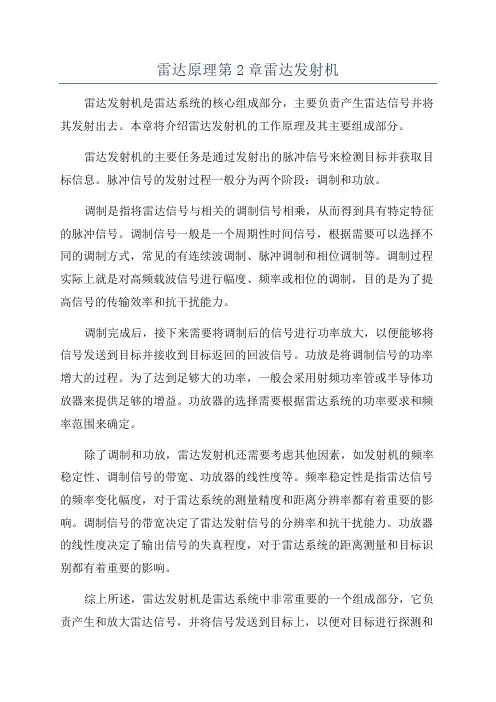

雷达原理第2章雷达发射机雷达发射机是雷达系统的核心组成部分，主要负责产生雷达信号并将其发射出去。

本章将介绍雷达发射机的工作原理及其主要组成部分。

雷达发射机的主要任务是通过发射出的脉冲信号来检测目标并获取目标信息。

脉冲信号的发射过程一般分为两个阶段：调制和功放。

调制是指将雷达信号与相关的调制信号相乘，从而得到具有特定特征的脉冲信号。

调制信号一般是一个周期性时间信号，根据需要可以选择不同的调制方式，常见的有连续波调制、脉冲调制和相位调制等。

调制过程实际上就是对高频载波信号进行幅度、频率或相位的调制，目的是为了提高信号的传输效率和抗干扰能力。

调制完成后，接下来需要将调制后的信号进行功率放大，以便能够将信号发送到目标并接收到目标返回的回波信号。

功放是将调制信号的功率增大的过程。

为了达到足够大的功率，一般会采用射频功率管或半导体功放器来提供足够的增益。

功放器的选择需要根据雷达系统的功率要求和频率范围来确定。

除了调制和功放，雷达发射机还需要考虑其他因素，如发射机的频率稳定性、调制信号的带宽、功放器的线性度等。

频率稳定性是指雷达信号的频率变化幅度，对于雷达系统的测量精度和距离分辨率都有着重要的影响。

调制信号的带宽决定了雷达发射信号的分辨率和抗干扰能力。

功放器的线性度决定了输出信号的失真程度，对于雷达系统的距离测量和目标识别都有着重要的影响。

综上所述，雷达发射机是雷达系统中非常重要的一个组成部分，它负责产生和放大雷达信号，并将信号发送到目标上，以便对目标进行探测和测量。

在设计雷达系统时，需要根据具体的应用需求选择适当的调制方式、功放器和其他相关参数，以保证雷达系统在不同环境下能够正常工作。

2023年《雷达原理》第三版(丁鹭飞耿富录著)课后答案下载《雷达原理》第三版内容简介第1章绪论1.1 雷雷达传感器雷达传感器达的任务1.2 雷达的基本组成1.3 雷达的工作频率1.4 雷达的应用和发展1.5 电子战与军用雷达的发展主要参考文献第2章雷达发射机2.1 雷达发射机的任务和基本组成2.2 雷达发射机的主要质量指标2.3 单级振荡和主振放大式发射机2.4 固态发射机2.5 脉冲调制器主要参考文献第3章雷达接收机3.1 雷达接收机的组成和主要质量指标 3.2 接收机的'噪声系数和灵敏度3.3 雷达接收机的高频部分3.4 本机振荡器和自动频率控制3.5 接收机的动态范围和增益控制3.6 滤波和接收机带宽主要参考文献第4章雷达终端显示器和录取设备4.1 雷达终端显示器4.2 距离显示器4.3 平面位置显示器4.4 计算机图形显示4.5 雷达数据的录取4.6 综合显示器简介4.7 光栅扫描雷达显示器主要参考文献第5章雷达作用距离5.1 雷达方程5.2 最小可检测信号5.3 脉冲积累对检测性能的改善 5.4 目标截面积及其起伏特性 5.5 系统损耗5.6 传播过程中各种因素的影响 5.7 雷达方程的几种形式主要参考文献第6章目标距离的测量6.1 脉冲法测距6.2 调频法测距6.3 距离跟踪原理6.4 数字式自动测距器主要参考文献第7章角度测量7.1 概述7.2 测角方法及其比较7.3 天线波束的扫描方法7.4 三坐标雷达7.5 自动测角的原理和方法主要参考文献第8章运动目标检测及测速8.1 多卜勒效应及其在雷达中的应用8.2 动目标显示雷达的工作原理及主要组成 8.3 盲速、盲相的影响及其解决途径8.4 回波和杂波的频谱及动目标显示滤波器 8.5 动目标显示雷达的工作质量及质量指标 8.6 动目标检测(MTD)8.7 自适应动目标显示系统8.8 速度测量主要参考文献第9章高分辨力雷达9.1 高距离分辨力信号及其处理9.2 合成孔径雷达(SAR)9.3 逆合成孔径雷达(ISAR)9.4 阵列天线的角度高分辨力主要参考文献《雷达原理》第三版作品目录《雷达原理(第四版)》分为雷达主要分机及测量方法两大部分。

雷达原理复习提纲大全发射机自激振荡式发射机（电真空）主振放大式发射机（电真空发射机、全固态发射机）单级振荡式发射机：简单、经济、轻便。

主振放大式发射机：频率稳定性高、发射信号相位相参、波形灵活。

雷达数据的录取方式：半自动录取和全自动录取固态发射机的优点：不需要阴极加热、寿命长；具有很高的可靠性：体积小、重量轻：工作频带宽、效率高：系统设计和运用灵活：维护方便，成本较低。

雷达原理知识点汇总第一章绪论1、雷达概念(Radar)：radar的音译，“Radio Detection and Ranging ”的缩写。

原意是“无线电探测和测距”，即用无线电方法发现目标并测定它们在空间的位置。

2、雷达工作原理：发射机在定时器控制下，产生高频大功率的脉冲串，通过收发开关到达定向天线，以电磁波形式向外辐射。

在天线控制设备的控制下，天线波束按照指定方向在空间扫描，当电磁波照射到目标上，二次散射电磁波的一部分到达雷达天线，经收发开关至接收机，进行放大、混频和检波处理后，送到雷达终端设备，能判断目标的存在、方位、距离、速度等。

3、雷达的任务：利用目标对电磁波的反射来发现目标并对目标进行定位。

随着雷达技术的发展，雷达的任务不仅仅是测量目标的距离、方位和仰角，而且还包括测量目标的速度，以及从目标回波中获取更多有关目标的信息。

4、从雷达回波中可以提取目标的哪些有用信息，通过什么方式获取这些信息？斜距R : 雷达到目标的直线距离OP。

方位角α: 目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。

俯仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或高低角。

5、雷达工作方式连续波和脉冲波6、雷达测距原理R=(C∆t)/2式中，R为目标到雷达的单程距离，∆t为电磁波往返于目标与雷达之间的时间间隔，C为电磁波的传播速率(3×108米/秒)7、影响雷达性能指标脉冲宽度（窄），天线尺寸（大），波束（窄），方向性。

雷达原理与系统（必修）知识要点整理第一章：1、雷达基本工作原理框图认知。

2、雷达面临的四大威胁3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、PRI（Tr），PRF（fr）的关系。

第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率N=KTB N、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、AGC，AFC，STC的含意和作用第四章显示器1、雷达显示器类型及其坐标含义；2、A型、B型、P型、J型第五章作用距离1、雷达作用距离方程，多种形式，各参数意义，PX=？Rmax=？（灵敏度表示的、检测因子表示的等）2、增益G和雷达截面A的关系2、雷达目标截面积定义3、习题4、最小可检测信噪比、检测因子表示的距离方程5、奈曼皮尔逊准则的定义6、虚警概率、检测概率、信噪比三者关系，习题.（会看图查数）由概率分布函数、门限积分区间表示的各种概率形式；6.5 CFAR●什么是CFAR●慢变化CFAR的框图和原理●快变化CFAR的框图和原理，（左右平均、左右平均选大）●CFAR的边缘效应，图及分析7、为什么要积累，相参积累与非相参积累对信噪比改善如何，相参M~M倍。

8、积累对作用距离的改善，（方程、结论、习题）9、大气折射原因、直视距离计算（注意单位Km还是m）10、二次雷达方程、习题。

11、分贝表示的雷达方程，计算、习题，普通雷达方程的计算。

第六章距离测量1、R,tr,距离分辨力、脉宽、带宽关系2、最短作用距离、最大不模糊距离与脉宽、重频关系3、双重频判距离模糊、习题。

第一章 绪论（重点）1、雷达的基本概念雷达概念(Radar)，雷达的任务是什么，从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息雷达概念：Radio Detection and Ranging 的缩写。

无线电探测和测距，无线电定位。

雷达的任务：雷达检测，目标定位，目标跟踪，目标成像，目标识别。

从雷达回波中可以提取目标的有用信息,获取方式： 目标信息 雷达提取 空间位置 距离 R=Ct/2 回波延时 方位 天线扫描 仰角速度 多普勒频移尺寸和形状 回波延时、多普勒频移2、目标距离的测量测量原理、距离测量分辨率、最大不模糊距离测量原理:通过接收信号的时间延迟进行测距 R=Ct/2 (t:滞后时间) 距离测量分辨率最大不模糊距离3、目标角度的测量角度分辨率角度分辨率：位于同一距离上的两个目标在方位角平面或仰角平面上可被区分的最小角度4、雷达的基本组成哪几个主要部分，各部分的功能是什么同步设备(Synchronizer)：雷达整机工作的频率和时间标准。

发射机(Transmitter)：产生大功率射频脉冲。

收发转换开关(Duplexer): 收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。

天线(Antenna)：将发射信号向空间定向辐射，并接收目标回波。

接收机(Receiver)：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。

显示器(Scope)：显示目标回波，指示目标位置。

天线控制(伺服)装置：控制天线波束在空间扫描。

电源第二章 雷达发射机1、雷达发射机的任务雷达发射机的任务：为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去。

2、雷达发射机的主要质量指标雷达发射机的主要质量指标：工作频率或波段，输出功率，总效率，信号形式，信号稳定度3、雷达发射机的分类雷达发射机的分类：1、按调制方式： ①连续波发射机 ②脉冲发射机2、按工作波段：①短波②米波③分米波④厘米波⑤毫米波3、按产生信号方式 ：①单级振荡式 ②主振放大式4、按功率放大使用器件： ①真空管发射机 ②固态发射机4、单级振荡式和主振放大式发射机组成， 以及各自的优缺点。

雷达原理习题答案【篇一：2014雷达原理课后作业】xt>2014年春季第9周（4月23日）作业1. 请简述雷达系统为什么能够探测并定位远程运动目标。

3. 某单基地雷达发射矩形脉冲信号，工作频率为f0，发射脉冲前沿的初相为?0，有1个目标位于距离r处，请给出目标回波脉冲前沿的相位表达式（须有必要的推导过程）4. 请画出雷达发射脉冲串的射频信号波形示意图，并标明必要的雷达信号参数（如脉冲时宽等）。

5. cos(2?f0t +?0)与cos(2?f0t +12?fdt +?1)是否是相参信号？其中fd、?0与?1都是未知常数。

6. 有人说“雷达系统是一种通信系统。

”你是否认同此观点，并请给出2条以上理由。

7. 单基地雷达检测到目标回波延时为2?s，求目标的径向距离为多少公里。

8. 能使雷达发射机和接收机共享同一部天线的关键部件是什么？9. 解调后的雷达基带信号波形为什么可以用复数表示。

请画出iq正交解调的原理框图。

10. 请列举至少2项可能影响雷达目标回波信号相位信息的实际因素。

【篇二：雷达系统原理考纲及详解】class=txt>1、雷达基本工作原理框图认知。

测距：利用发射信号回波时延测速：动目标的多普勒效应测角：电磁波的直线传播、天线波束具有方向性 2、雷达面临的四大威胁电子侦察电子干扰、低空超低空飞行器、隐身飞行器、反辐射导弹3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、pri（tr），prf（fr）的关系。

第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率n=ktbn、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、 agc，afc，stc的含意和作用afc：自动频率控制，根据频率偏差产生误差电压调整本振的混频频率，保证中频稳定不变【篇三：雷达基础理论习题】、填空题1．一次雷达的峰值功率为1.2mw，平均功率为1200w，重复频率为1000hz。

雷达原理第2章雷达发射机要点雷达发射机是雷达系统中至关重要的部分，它负责产生并发射出的脉冲信号。

以下是雷达发射机的一些关键要点：1.脉冲功率：雷达发射机必须能够提供足够的脉冲功率，以便信号在传播途中具有足够的能量来与目标发生相互作用。

脉冲功率往往决定了雷达的探测距离和分辨率。

2.脉冲宽度：脉冲宽度是雷达发射的信号持续时间。

宽脉冲可以提供更强的信号能量，从而增加了信号的传播距离，但牺牲了分辨能力。

窄脉冲可以提供更好的距离分辨率，但脉冲功率较低。

选择合适的脉冲宽度是一种平衡探测距离和分辨率的关键。

3.脉冲重复频率：雷达发射机必须能够以足够高的频率产生连续的脉冲信号。

脉冲重复频率决定了雷达的最大测距能力。

较高的脉冲重复频率可以提供更快的数据更新速度，但可能会增加雷达系统的复杂性和功耗。

4.调制方式：雷达发射机可以采用不同的调制方式来改变脉冲信号的特性。

其中常见的调制方式包括连续波、脉冲调制和相位调制。

不同的调制方式可以适应不同的应用需求和环境条件。

5.频率选择：雷达发射机需要选择适当的发射频率。

选择合适的频率可以提高雷达的分辨率和穿透能力。

不同的频率带有不同的反射和传播特性，因此需要在设计中考虑到实际应用需求和环境条件。

6.稳定性和可靠性：雷达发射机必须能够保持稳定的功率输出和频率特性，以确保雷达系统的性能和精度。

为了实现稳定性和可靠性，通常会采用一些稳定的时钟源和调节电路来对发射信号进行控制和校正。

7.功耗和体积：雷达发射机通常需要在较小的尺寸和功耗限制下工作。

因此，设计时需要考虑到功率放大器和其他电路的效率，以及尽可能减小电路的体积和重量。

总结起来，雷达发射机在雷达系统中起着至关重要的作用，它决定了雷达的探测距离、分辨能力和性能稳定性。

在设计中需要平衡脉冲功率、宽度和重复频率，选择合适的调制方式和频率，并考虑到稳定性、可靠性、功耗和体积等因素。

只有综合考虑这些要点，才能设计出性能优越的雷达发射机。
