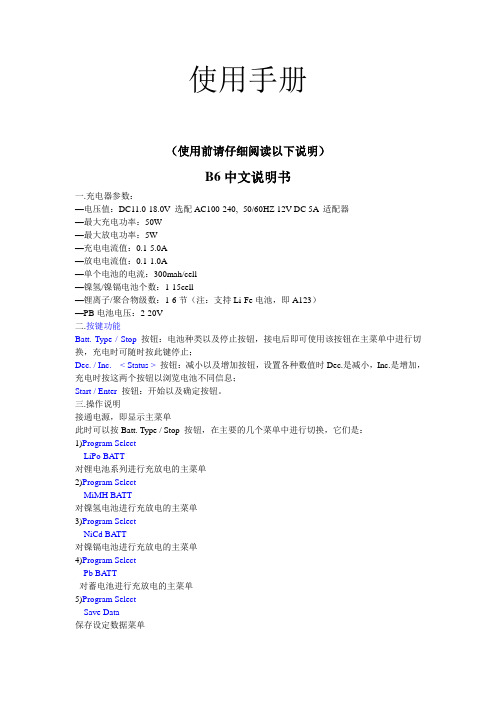

B6中文说明书—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器一.充电器参数：—最大充电功率：50W—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc. < Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。

三.操作说明接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保存设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单:⑴锂电池充放电1.) 充电开机后显示主菜单：‘8u；。

88。

；8，；；；；批；/Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按Inc. > 观看各节电池单独电压***充电过程中可随时按Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE*.*A *.*V(*S)按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
