LJ12A3-4-ZBX 直流NPN三线常开

LJ12A3-4-Z/BX 说明书产品图片 Photo尺寸图 Dimension drawing特点描述 Feature Description型号规格 Item Code◆能检测各种金属物体◆浪涌，过载，短路，逆极性保护功能◆外壳材料：镍铜合金 ◆防护等级IP67（IEC ）AC 2 线 NO LJ12A3-2-J/EZ LJ12A3-4-J/EZAC 2 线 NCLJ12A3-2-J/DZLJ12A3-4-J/DZ NPN NO LJ12A3-2-Z/BX LJ12A3-4-Z/BX NPN NC LJ12A3-2-Z/AX LJ12A3-4-Z/AX NPN NO+NC LJ12A3-2-Z/CX LJ12A3-4-Z/CX PNP NO LJ12A3-2-Z/BY LJ12A3-4-Z/BY PNP NC LJ12A3-2-Z/AY LJ12A3-4-Z/AY PNP NO+NC LJ12A3-2-Z/CY LJ12A3-4-Z/CY DC 2 线 NO LJ12A3-2-Z/EX LJ12A3-4-Z/EX DC 2 线 NCLJ12A3-2-Z/DX LJ12A3-4-Z/DX电气接线图 Connection diagram 规格参数 Specification安装方式埋入式非埋入式检测距离2mm 4mm电源电压10…30VDC 90-250VAC外形规格M12*50 M12*54螺纹规格M12*1*40输出方式NPN/PNP NO/NC开关点偏移≤±10%回差范围1…20%重复精度≤3%负荷电流≤200mA残留电压≤2.5V消耗电流≤10mA保护回路浪涌,过载,短路,逆极性保护输出指黄色LED示环境温度-25…70℃环境湿度35-95%开关频率埋入式：1500 Hz 非埋入式：1000 Hz防护等级IP67外壳材料镍铜合金接线方式2米PVC电缆。

三线制NPN、PNP接近开关入门的实用知识分享小编列举分别是NPN型和PNP型三线制接近开关，它们需要有一定的工作电压，在一定的距离内接触到金属才会产生输出，就拿这两款接近开关，它们的工作电压都是DC6~36V，检测有效距离为8mm，额定输出驱动电流为300mA，都有常开NO或常闭NC触点有源输出。

NPN型和PNP型，它们的不同点就是NPN型为负极输出，PNP为正极输出。

如果接近开关工作电压上DC24V，那么它输出也是DC24V，输出电压信号来自于接近开关供电电压，根据负载端需要电压来确定接近开关的工作电压，至于输出是正极或负极，是常开还是常闭，由实际使安装要求所决定。

接近开关上一般都有铭牌，但是不同生产厂家，不同的品牌，其尺寸大小型号规格可能都有所不同，在选择时要注意细节。

那么如果在拿到一只没有任何铭牌的接近开关，如何判定是输出是常开还是常闭，是NPN型负极输出还是PNP正极输出呢？首先要知道怎么接线，对于三线制的接近开关，有棕色线，蓝色线，黑色线组成，棕色线接电源正极，蓝色线接电源负极，黑色线是输出极，在接近开关电源接好后，用金属去触碰接近开关首端时，尾端红色指示灯会点亮，说明电源接线正确，但是接近开关有没有输出不能以指示灯的亮灭为根据，因为接近开关内部故障，即使指示灯点亮，输出也有可能是没有的，指示灯只能作为参考。

用万用表的红色表笔接接近开关的棕色线电源正极，用万用表的黑色表笔去接接近开关的黑色线，在接近开关不触碰金属时，此时万用表显示有电压，然后用接近开关去触碰金属，电压消失，那么可以判断这个接近开关是NPN常闭型的。

用万用表的红色表笔接接近开关的黑色线，用万用表的黑色表笔去接接近开关的蓝色线电源负极，在接近开关不触碰金属时，此时万用表显示无电压，然后用接近开关去触碰金属，有电压，那么可以判断这个接近开关是PNP常开型的。

在有些特殊情况下，如果一只NPN常开接近开关坏了，需要更换，可是手头上又没有，只有PNP常开接近开关该怎么办，又或是一只NPN常开接近开关坏了，需要更换，可是手头上又没有，只有NPN 常闭接近开关该怎么？这个时候只能利用中间继电器进行对它们电压或常开常闭点进行转换，但是这只是应急方案，必定多一个转换，多一处接线点，故障就会多一点，动作也就没那么顺畅。

LJ12A3-4-ZBX 接近开关
接近开关属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。

因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。

产品图片 Photo 输出方式I / O mode 产品名称/型号 LJ12A3-4-ZBX 接近开关
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 2；4；6；8；10（mm ）
尺寸规格
M12
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

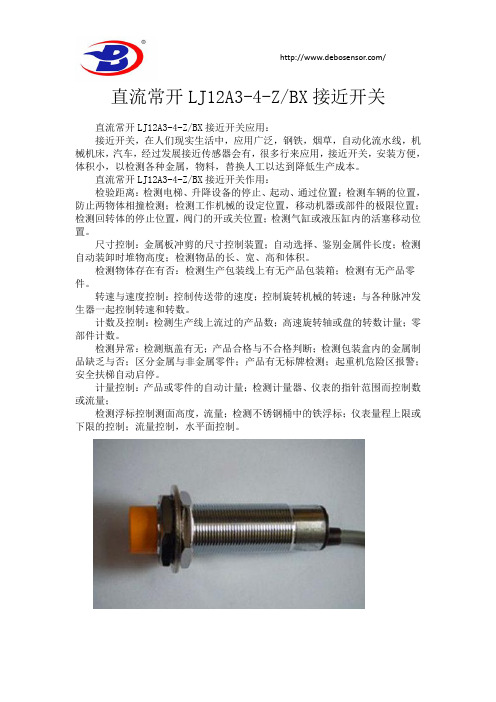

/ 直流常开LJ12A3-4-Z/BX接近开关
直流常开LJ12A3-4-Z/BX接近开关应用：
接近开关，在人们现实生活中，应用广泛，钢铁，烟草，自动化流水线，机械机床，汽车，经过发展接近传感器会有，很多行来应用，接近开关，安装方便，体积小，以检测各种金属，物料，替换人工以达到降低生产成本。

直流常开LJ12A3-4-Z/BX接近开关作用：
检验距离：检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。

尺寸控制：金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。

检测物体存在有否：检测生产包装线上有无产品包装箱；检测有无产品零件。

转速与速度控制：控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。

计数及控制：检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数。

检测异常：检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区报警；安全扶梯自动启停。

计量控制：产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；
检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。

1 接近开关（PNP/NPN ）选择和使用
PNP/NPN 接近开关：有常开、常闭和常开常闭型，输出为开关量。

三线制的传感器基本都是棕正\蓝负\黑(黄）信号，从上图可以看出关键在于当信号接通时，4号线的电位为+还是-，1、3号线是给传感器供电，通过4号线（信号线）与要接入的系统形成电位差，形成回路，使信号接入系统。

所以说你的PLC 要用什么类型的传感器取决于PLC 侧。

两线制的传感器基本是红色是正，兰未信号输出端。

对比三线制比两线制多一根线，不受剩余电流之类不利因素的困扰，工作更加可靠。

NPN （源型）：当导通时输出低电平。

当导通时，信号输出线out 和0v 线连接，
相当于输出低电平：0V 。

PNP （漏型）：当导通时输出高电平当导通时，信号输出线out 和电源线VCC 连接，相当于输出高电平的电源线：24V+。

在紧急情况下，两线制同型号传感器可代替三线制传感器；三线制不能代替两线制传感器。

LJ12A3-4-Z-BX电感式接近传感器
接近开关 LJ12A3-4-Z-BX属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。

因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。

产品图片 Photo 输出方式I / O mode
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开 交流两线常闭
电气接线图 Connection diagram 规格参数 Specification
安装方式 埋入式 测距 2mm 尺寸规格
M12 电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

接近开关NPN常开常闭和PNP常开常闭如何区别？
谢谢邀请！我介绍一简单实验方法：电源电压为直流电的先根据接近开电源电压准备合适的开关电源，三线式将棕色线接电源正极、蓝线接负极，此时感应开关指示灯亮的为常闭型，指示灯不亮，有感应物接近才亮的为常开型。

常闭型接近开关用万用表DC档红笔接猔色线，黑笔接感应开关黑线，电压接近0v为PNP型常闭。

电压接近电源电压应为NPN常闭。

常开时相反。

（PNP常开型用万用表Dc档红笔接接近开关猔线黑笔接黑线无感应时万用表电压接近电源电压）。

二线式的接近开关棕线接开关电源正极，黑线串联一负载（如继电器线圈。

负载电流小于接近开关输出电流），不需要感应物接近开关指示灯亮的为常闭型（此时负载二端电压接近电源电压）。

需要有感应物接近感应面指示灯才亮的为常开型。

（此时负载二端电压接近0v）电源为交流的二线接近开关也可以串联一负载接对应电压，无感应物接近感应面指示灯亮的为常闭型，反之为常开型。

LJ12A3-4-Z/BX(接近开关传感器)LJ12A3-4-Z/BX接近开关:外型直径：12mm，检测距离：4mm，工作电压：DC6-36V，输出方式及状态：NPN三线常开，接近开关简介集成电路接近开关,亦称无触点接近开关,它由振荡器和整形放大器组成振荡器起振后在开关的感应头上产生一个交变的磁场,当金属体接近感应区时，在金属体内产生了涡流,从而吸收了振荡的能量,使振荡幅度减弱以至于停振使接近开关达到反转的目的,由整形放大器换成二进制的开关电信号,从而达到检测的目的.本系列接近开关为高频振荡型,它以无接触、无压力、无火花，迅速地发出检测信号，用以驱动继电器或逻辑门，它具有灵敏度高，频率响应快，重复定位精度高，舜变过程短，输出功率大，抗干扰性能好，工作稳定性可靠，使用寿命长等优点，开关内充以树脂，使其全封闭，具有耐振、耐腐蚀及防水等特点。

本系列接近开关，广泛用于现代轻工、机械、冶金、交通、电力、军工、纺织、化工、矿山、科研等部门的机床和工业生产自动线上，作定位、检测、测速、记数等用，是理想的位置传感器。

本厂生产的交直流接近开关，内在功能和外壳安装尺寸，均与日、德、法、美等国同类产品相似，可直接代替进口产品。

接近开关.光电开关，型号及含义列如: LJ18A3-8-Z/BX LJ为编号118为编号2A3为编号38为编号4Z为编号5B为编号6X为编号7 (具体型号请核对下面表格),编号N.o构成Composition代码及含义Code and definition1开关类别Switch categoryLJ:电感式inductance type LJC：电容式capacitance typeLJM:霍尔式Hall typeLJB:安全防爆式safety explosion-proof type LJH:舌簧式mimic linear typeLJH:舌簧式reedtype2外形尺寸Outward appearance code18:18mm 12:12mm 30:30mm3外形代号Outward appearance codeA 圆柱型cylinder typeA3 金属外壳metal shellA4 塑料外壳plastil shell4检测距离Detection distance1:1mm 5:5mm 8:8mm 10:10mm5工作电压Working voltageZ：6-36VDC Z1：30-65VDCJ：90-250VAC J1：345-400VAC6输出状态Output stateB：常开(NO)Normally open(NO)A：常闭(NC)Normally close(NC)C：一开一闭(NO+NC)Normally open+normally close(NO+NC)7输出形式Output formX：三线直流NPN负逻辑输出three-wire DC NPN outputY：三线直流PNP正逻辑输出three-wire DC PNP outputD：二线直流输出two-wire DC outputJ：交流二线输出其不意AC two-wire outputJ1：继电器输出Relay contact outputNP：NPN+PNP双输出NPN+PNP double output外接线图：TL-Q5MC1-ZTL-Q5MC1-Z,TL-Q5MC1接近开关,日本欧姆龙TL-Q5MC1-Z,TL-Q5MC1接近开关直流2线式＊直流开关部的响应频率为平均值。

LJ12A3-4-Z/BX 上海密莱电气有限公司LJ12A3-4-Z/BX接近开关● 利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。

● 整体式，由检测部分和控制部分组成，无运动部件。

● 非接触检测，避免了对传感器自身和目标物的损坏。

● 无触点输出，操作寿命长。

● 即使在有水或油喷溅的苛刻环境中也能稳定检测。

● 反应速度快。

● 小型感测头，安装灵活应用范围● 被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。

● 如限位、定位检测，自动计数，测速，自动保护，工业生产自动流水线及微机信号，数控装置等应用。

技术参数结构分类（Structural category）圆柱型（Cylinder type）外型编号(Outward appearance code)LJ8A3-2(4)-Z/BXLJ12A3-2(4)-Z/BXLJ18A3-8-Z/BXLJ30A3-15-Z/BX 外形图例 Outward appearance illustration 外形尺寸(Overal l dimensions)M8×1×51mmM12×1×61mmM18×1×70mmM30×1×90mm 检测距离(Detection distance)2mm(4mm)2mm(4mm)8mm15mm 常用型号对照 type contrast交流 AC 90~250V 二线制 two wire systemNOLJ8A3-2(4)-J/EZLJ12A3-2(4)-J/EZLJ18A3-8-J/EZ3SG3232-ONR01LJ30A3-15-J/EZ 3SG3232-ONR01 NCLJ18A3-8-J/DZLJ30A3-15-J/DZ 四线制 four wlre systemNO+NCLJ18A3-8-J/EDZLJ30A3-15-J/EDZ N P N 三线制 three wiresystemNOLJ8A3-2(4)-Z/BXLJ12A3-2(4)-Z/BXLJ18A3-8-Z/BX LJ30A3-15-Z/BXNCLJ8A3-2(4)-Z/AXLJ12A3-2(4)-Z/AXLJ18A3-8-Z/AXLJ30A3-15-Z/AX 四线制 four wire systemNO+NCLJ18A3-8-Z/EDZLJ30A3-15-Z/EDZ 直流 DC 6~36VP N P 三线制 three wire systemNOLJ8A3-2(4)-Z/BX LJ12A3-2(4)-Z/BX LJ18A3-8-Z/BX LJ30A3-15-Z/BXNCLJ8A3-2(4)-Z/AYLJ12A3-2(4)-Z/AYLJ18A3-8-Z/AYLJ30A3-15-Z/AY 四线制 four wire systemNO+NCLJ18A3-8-Z/CYLJ30A3-15-Z/CY 直流DC二线制 four wiresystemNOLJ8A3-2(4)-Z/EXLJ12A3-2(4)-Z/EXLJ18A3-8-Z/EXLJ30A3-15-Z/EXNCLJ18A3-8-Z/DXLJ30A3-15-Z/DX 消耗电流(Consumption corrent)DC二线泄漏＜1.0mA AC二线400mA AC二线静态＜1.3mA 标准检测物体(Standard detected object)A3铁材(磁性金属)Iron 非A3铁材,其它金属材料详见特性数据输出电流(Control output)DC二线100mA DC NPN PNP 300mA ACFG XG 400Ma (要求更大电流可定做) 响应频率 DC/AC Response frequencyDC：150 Hz AC: 2 5 HzDC：150 Hz AC: 2 5 HzDC：100 Hz AC: 1 5 HzDC：100 Hz AC: 1 5 Hz 工作环境温度(Working environment tempoeratuer)-25℃～+55℃ 输出电压降(Output voltage dropDC/AC)DC二线≤4V DC NPN PNP≤0.8V AC二线≤7V 外壳体材料(Shel material)金属Metal金属Metal金属Metal金属Metal 防护等级(Protection grade)IP67IP67IP67。
